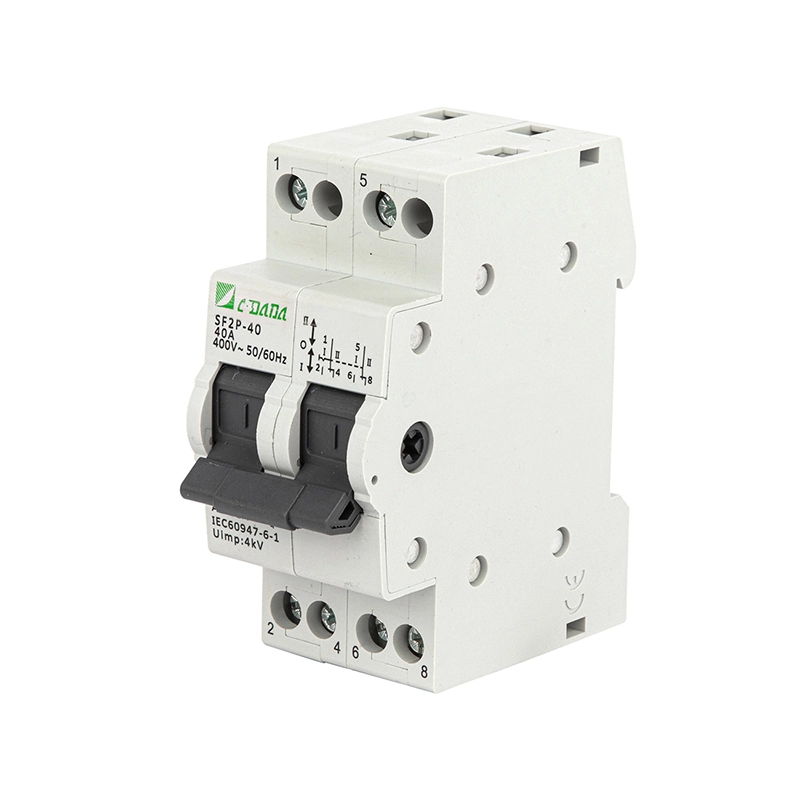

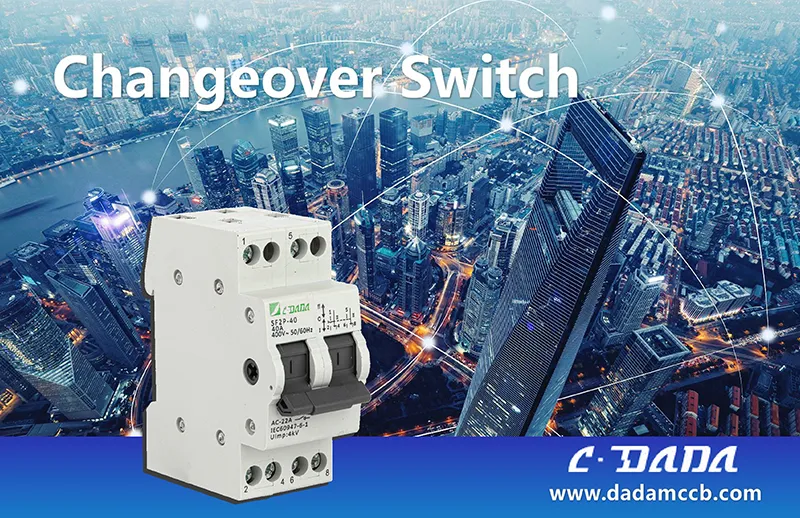

Commutateur 2P

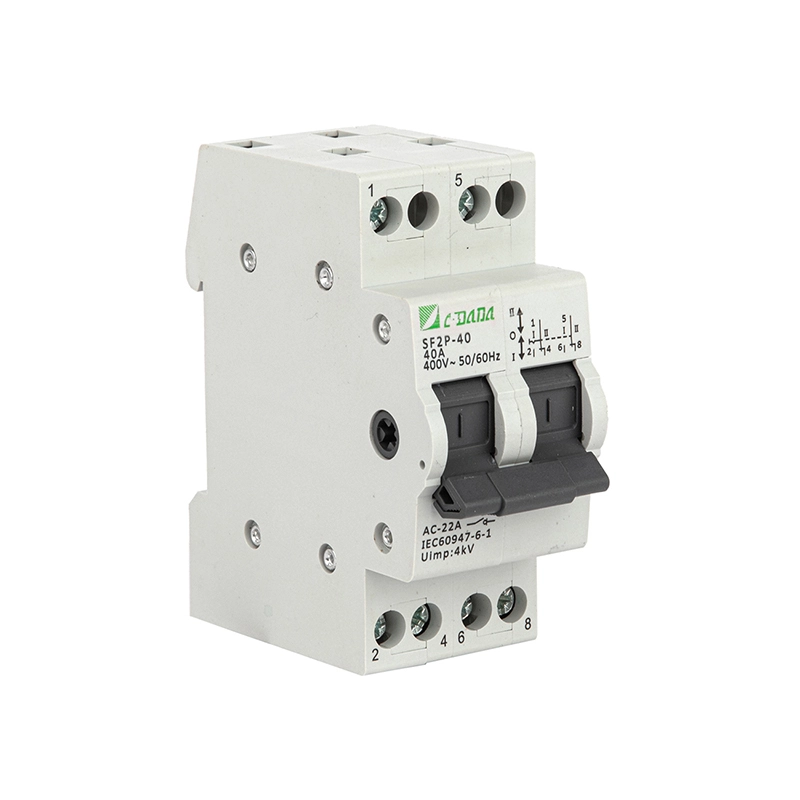

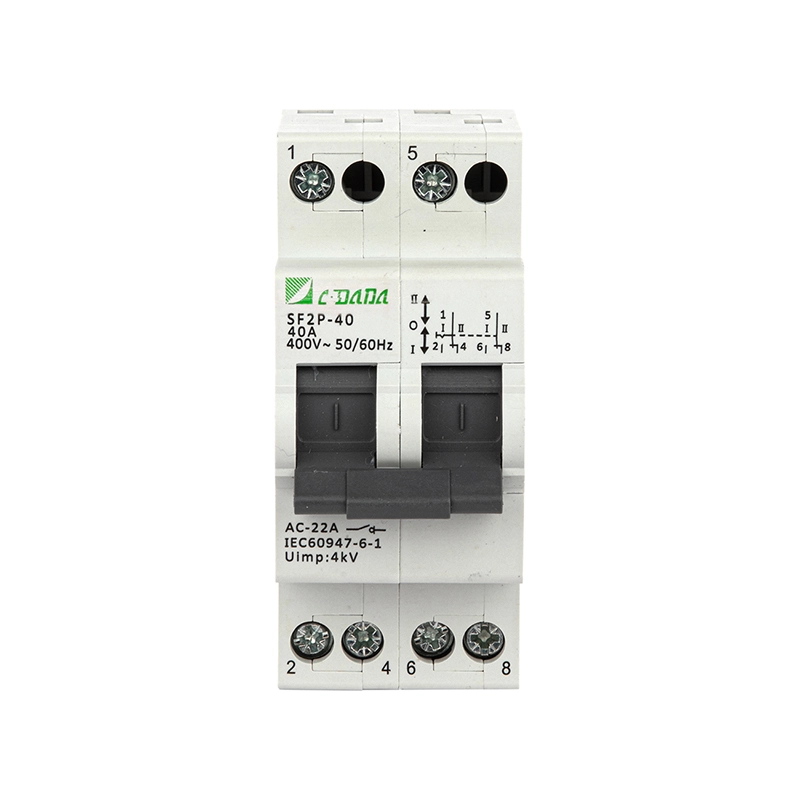

Garantissez une commutation de source d'alimentation sûre et fiable avec le commutateur 2P de la série CDADA SF, il convient à la conversion de circuits critiques dans les applications résidentielles, commerciales et industrielles légères. Ce micro-inverseur monté sur rail DIN prend en charge deux sources d'alimentation ou charges avec un fonctionnement clair à 3 positions : I -OFF-II, permettant des transitions transparentes entre les alimentations secteur/réseau et de secours/générateur, la commande avant/arrière du moteur ou les circuits de surveillance de phase/tension.

Conçu pour CA 50/60 Hz, 230-400 V et des courants de 16 A à 125 A, le commutateur CDADA 2P est conforme aux normes CEI 60947-3 et EN 60947-3. Doté d'indicateurs de position ON/OFF, de contacts à haute conductivité et d'un mécanisme de fermeture/déconnexion rapide assisté par ressort, il garantit des performances stables même en cas d'opération manuelle fréquente. Conçu pour une installation modulaire aux côtés des disjoncteurs et des contacteurs, il est idéal pour les tableaux de distribution dans les bâtiments, les salles de pompes, les armoires de télécommunications et les systèmes d'éclairage de secours.

Spécifications clés

Série : Commutateur manuel 2P série SF

Marque: CDADA | Fabricant : Shanghai DADA Electric CO., LTD

Pôles : 2P (double pôle) – disponible en variantes 1P à 4P

Courant nominal : 16 A – 125 A (réduction à 80 % au-dessus de 40 °C ambiant)

Tension nominale : 230/400 V CA, 50/60 Hz

Tension d'isolation (Ui) : 500 V

Catégorie d'utilisation : AC-22A (charges mixtes résistives et inductives)

Courant de tenue de courte durée (Icw) : 12 × Ie pendant 1 s

Capacité de fabrication : 20×Ie, t=0,1s

Durée de vie mécanique : 8 500 opérations

Durée de vie électrique : 1 500 opérations (sous charge)

Degré de pollution : II

Montage : Rail DIN standard TH35

Fonctionnement : Poignée manuelle 3 positions (I – O – II)

Indicateurs : position ON/OFF visible via l'alignement de la poignée

Bornes : connexion par câble ou par jeu de barres

Couple de serrage :

1,2 N·m (16-40 A)

3,5 N·m (63-125 A)

Note de sécurité : Aucune chambre d'extinction d'arc → doit être utilisée avec des fusibles/MCB en amont pour la protection contre les courts-circuits

Fiche technique

Pourquoi choisir le commutateur CDADA 2P ?

★ Isolation sécurisée à 3 positions

La position True OFF (O) déconnecte les deux sources, ce qui est essentiel pour la maintenance et la sécurité anti-retour.

★ Conception modulaire sur rail DIN

S'installe en quelques secondes à côté des MCB : économise de l'espace et simplifie la disposition des panneaux dans les bâtiments intelligents ou les boîtiers OEM.

★ Contacts haute fiabilité

La géométrie de contact dynamique-statique optimisée garantit une faible résistance et une stabilité à long terme.

★ Conformité mondiale

Certifié conforme à la norme CEI 60947-3 acceptée en Europe, en Asie, en Afrique et en Amérique latine.

★ Fonctionnement sécurisé pour l'utilisateur

Le mécanisme assisté par ressort empêche un engagement partiel ; poignée allongée en option pour les modèles 63A+.

★ Applications polyvalentes

Du transfert du générateur à l'inversion du sens du moteur : un interrupteur, plusieurs fonctions.

Applications typiques

Systèmes d'alimentation de secours : basculer entre le service public et le générateur

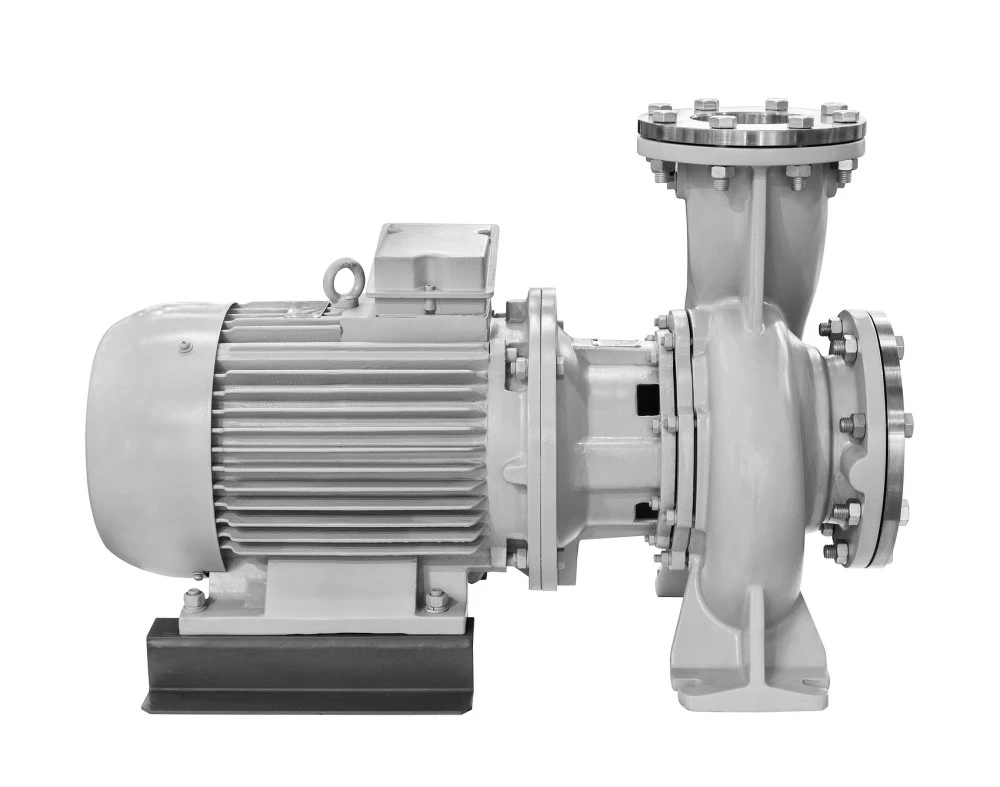

Contrôle du moteur : rotation avant/arrière de petites pompes ou ventilateurs

Circuits de mesure : sélection de tension/phase dans les panneaux de mesure

Automatisation du bâtiment : commutation d'unités CVC doubles, transfert d'éclairage de secours

Télécoms et centres de données : sélection de sources d'alimentation redondantes

À propos du CDADA

★ Nos principaux avantages sont :

1) Certifications internationales complètes,

2) Forte capacité OEM/ODM,

3) rapport coût-performance élevé,

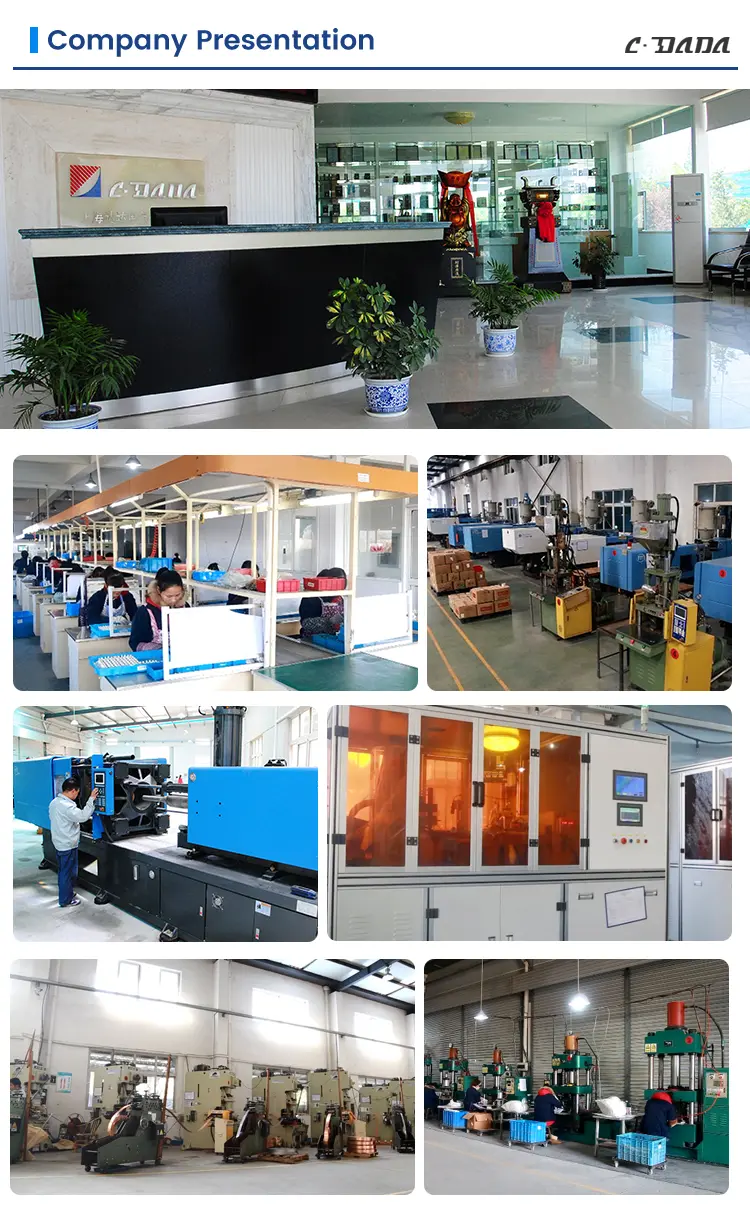

4) Capacité de production fiable à grande échelle,

5) Vaste expérience à l'exportation.

★ Nos produits sont exportés avec succès vers l'Asie du Sud-Est, le Moyen-Orient, l'Amérique du Sud, l'Afrique, l'Europe et les pays de la CEI, en mettant fortement l'accent sur les marchés de la Ceinture et de la Route.

★ Nous investissons continuellement dans la R&D, surveillons les normes mondiales et les tendances du marché et collaborons avec des experts du secteur pour améliorer notre portefeuille de produits.

Foire aux questions

Q1 : Puis-je commuter sous charge ?

A1 : Non recommandé. Le commutateur 2P de la série SF n'a pas de chambre d'extinction d'arc. Mettez toujours le circuit hors tension avant de commuter, ou utilisez-le uniquement pour un transfert à vide (par exemple, fonction d'isolateur). Pour la commutation sous charge, envisagez des ATS motorisés ou des interrupteurs-sectionneurs à fusible.

Q2 : Pourquoi y a-t-il une position « O » (OFF) ?

A2 : La position centrale OFF garantit une isolation complète des deux sources d'alimentation, ce qui est essentiel pour la sécurité de la maintenance et pour empêcher le retour d'énergie dans les générateurs ou les onduleurs.

Q3 : Ai-je besoin de fusibles avec cet interrupteur ?

A3 : Oui. Puisqu'il ne peut pas interrompre les courants de défaut, associez-le toujours à des fusibles en amont ou à des disjoncteurs conçus pour le courant de court-circuit présumé de votre système.

Q4 : Peut-il contrôler la direction du moteur ?

A4 : Oui : pour les petits moteurs, le commutateur 2P peut inverser la séquence de phases lorsqu'il est correctement câblé. Assurez-vous que le moteur est arrêté et hors tension avant de changer de direction.

Q5 : Pourquoi choisir CDADA plutôt que d'autres marques ?

A5 : CDADA propose :

● Véritable verrouillage mécanique à 3 positions (pas d'états flottants)

● Compatibilité du rail DIN avec les normes mondiales de panneaux

● Indication visuelle claire de la position du commutateur

● Mécanisme à ressort robuste pour une pression de contact fiable

● Prix compétitifs avec certification CEI complète et support technique
