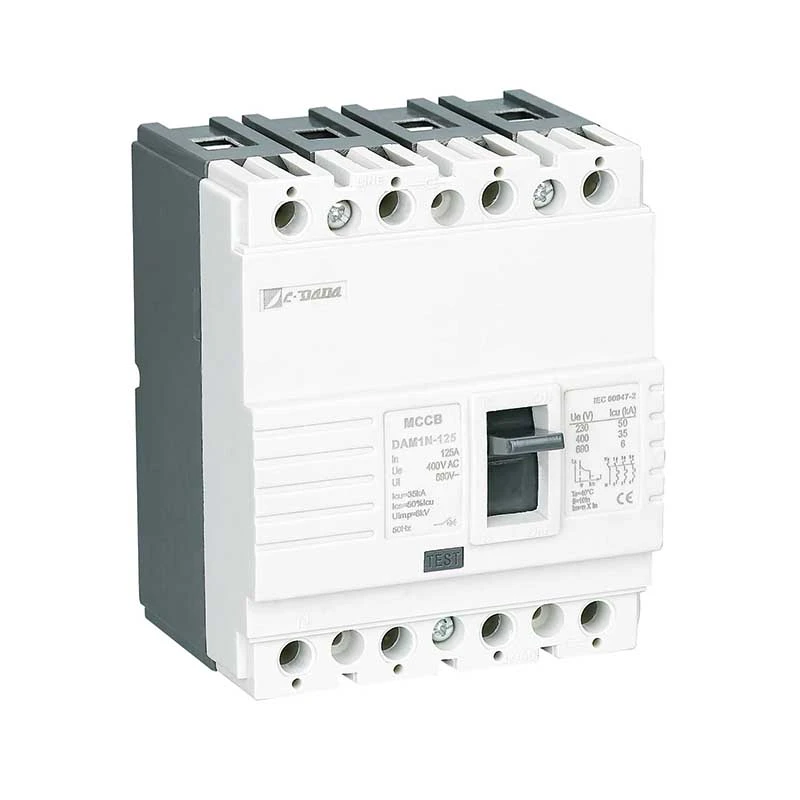

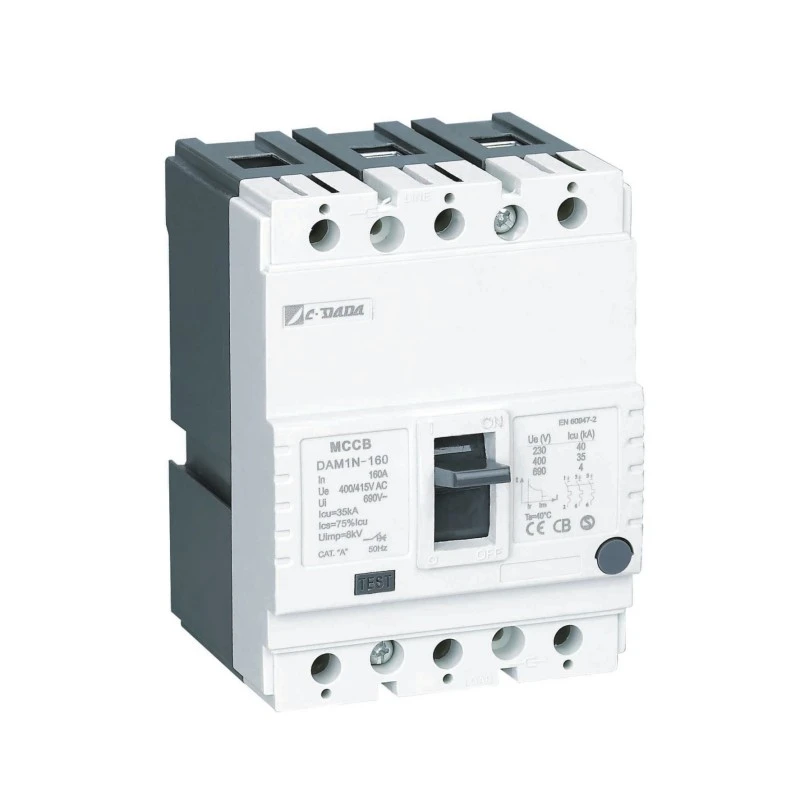

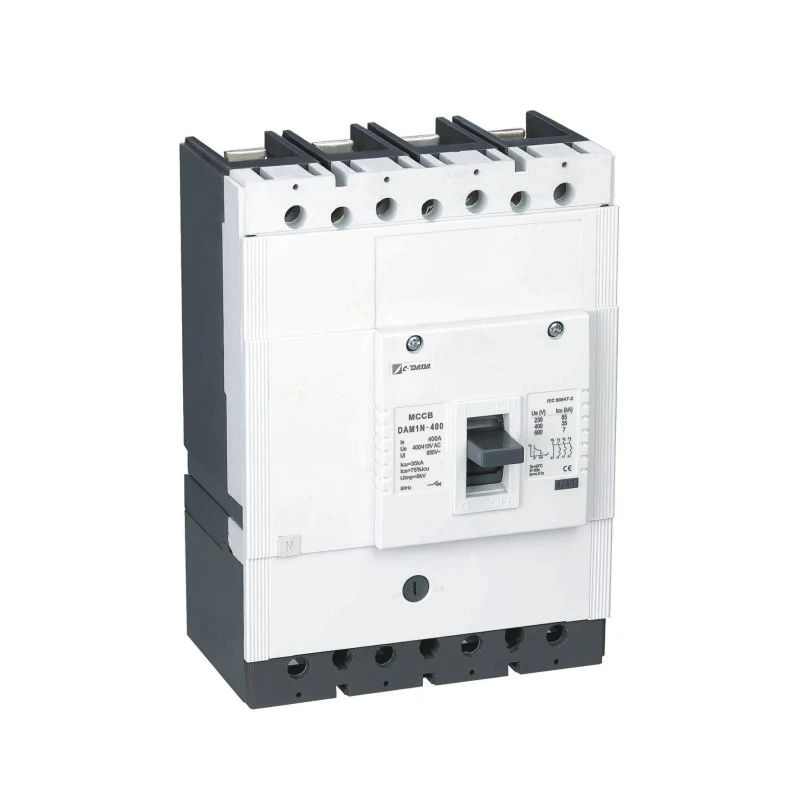

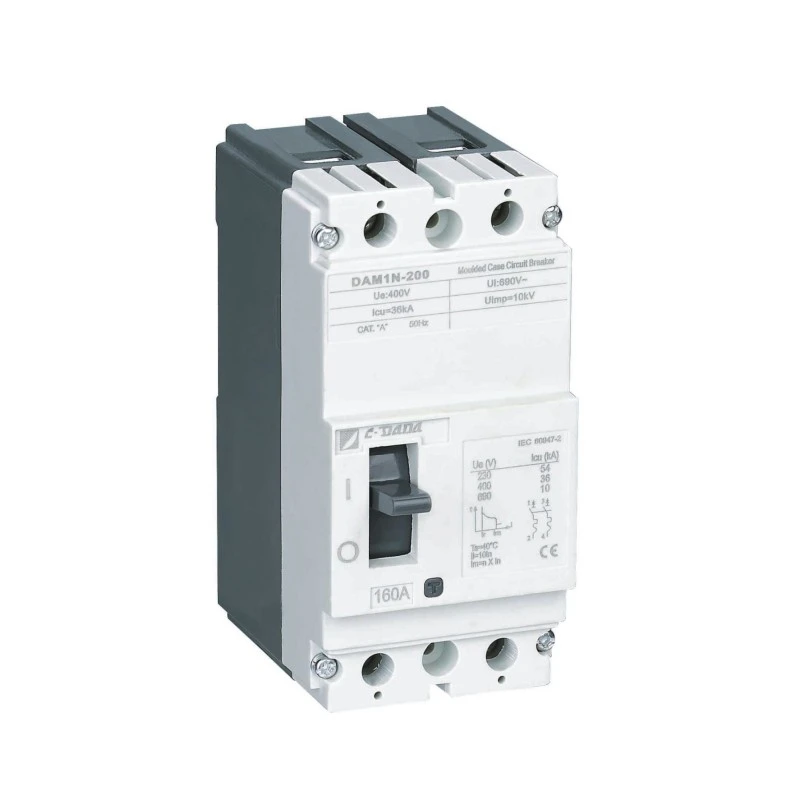

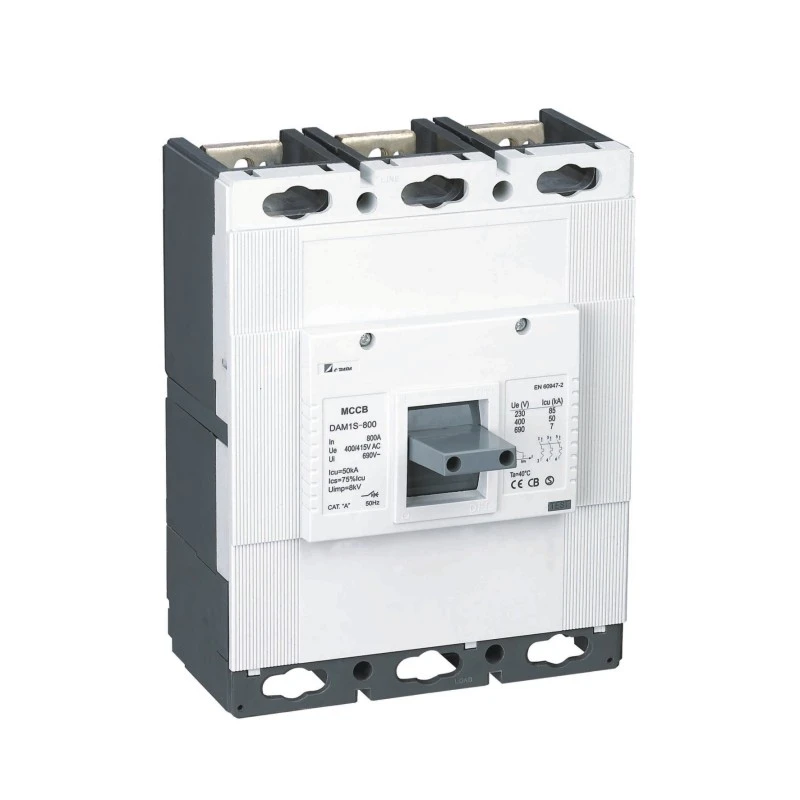

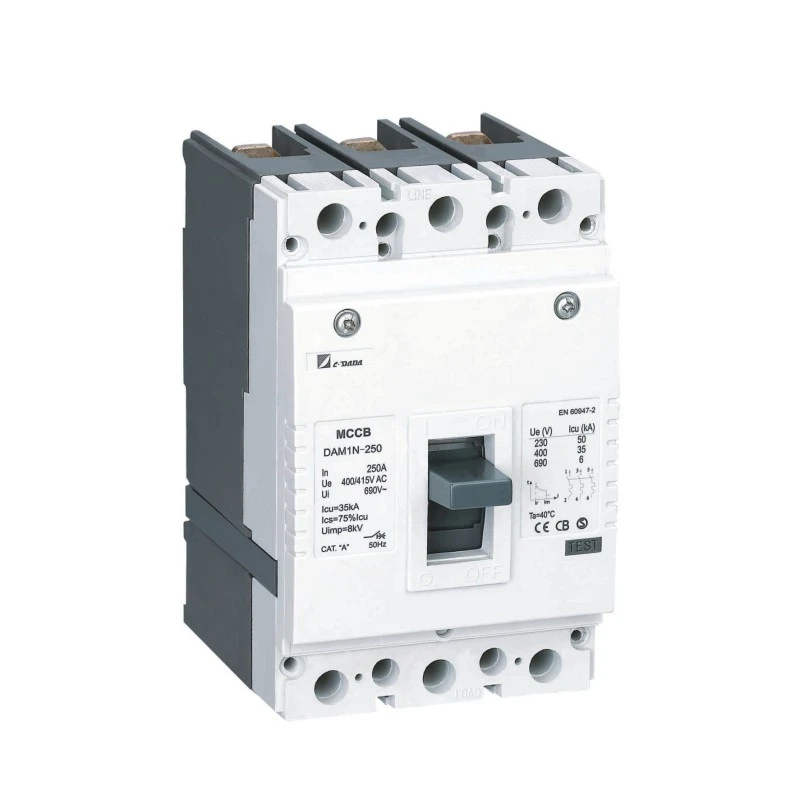

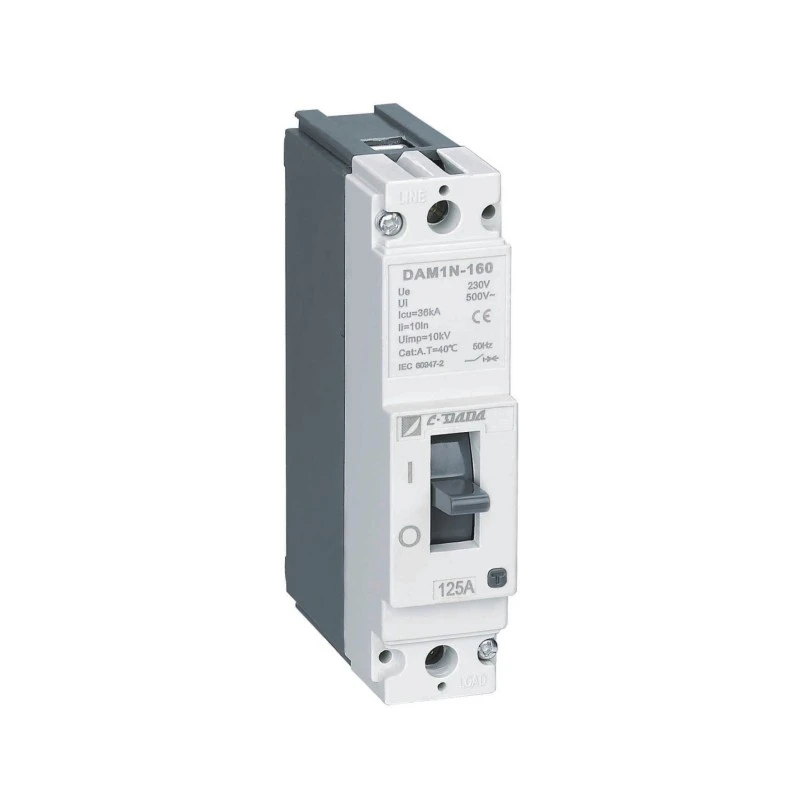

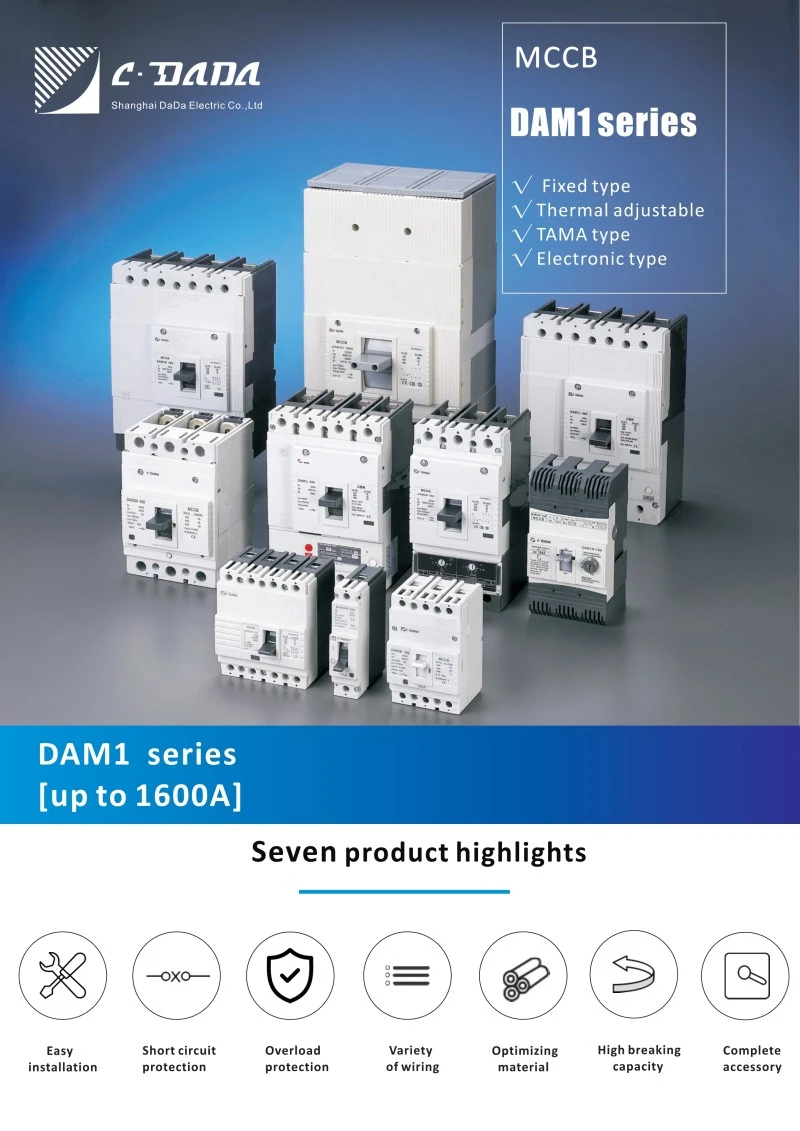

Disjoncteur à boîtier moulé de type fixe

La série DAM1 de disjoncteurs à boîtier moulé (MCCB) de type fixe CDADA répond aux besoins de toutes les applications, des petits utilisateurs aux transformateurs industriels et aux installations de distribution.

La série DAM1 a sept tailles de châssis, jusqu'à 1 600 A, un pouvoir de coupure jusqu'à 100 kA, une tension de fonctionnement jusqu'à 1 000 Volts, répond facilement à une variété de besoins complets en accessoires électriques et mécaniques, fournit une variété de solutions d'installation pour maximiser les besoins de tout système électrique.

Avec certification mondiale KEMA, ASTA, SEMKO, CB, CE, ROHS ; DAM1 est le meilleur choix pour les usines d’appareils électriques et les OEM du monde entier.

Spécifications clés

Paramètres électriques du disjoncteur à boîtier moulé DAM1 MCCB

● Test Icu : O-t-CO (O : manœuvre d'ouverture, CO : manœuvre de fermeture-ouverture, t : durée d'attente)

● Test Ics : O-t-CO-t-CO (O : manœuvre d'ouverture, CO : manœuvre de fermeture-ouverture, t : durée d'attente)

★ Position ON/I : indique que les contacts du disjoncteur sont fermés. Dans cette position, le levier du disjoncteur est en position haute

★ Position TRIP : indique que le disjoncteur est ouvert en raison d'une défaillance (surcharge ou court-circuit). Dans ce cas, le levier du disjoncteur est en position médiane entre les positions ON et OFF. Afin de mettre le disjoncteur en position de déclenchement en position ON ; poussez le levier du disjoncteur vers le bas comme indiqué par le signe OFF

Le disjoncteur doit être réglé avec un « clic ». Après cela, tirez le levier comme indiqué par le signe ON pour fermer le disjoncteur.

★ Position OFF/0 : Indique que les contacts du disjoncteur sont ouverts. De cette façon, le levier du disjoncteur est en position basse.

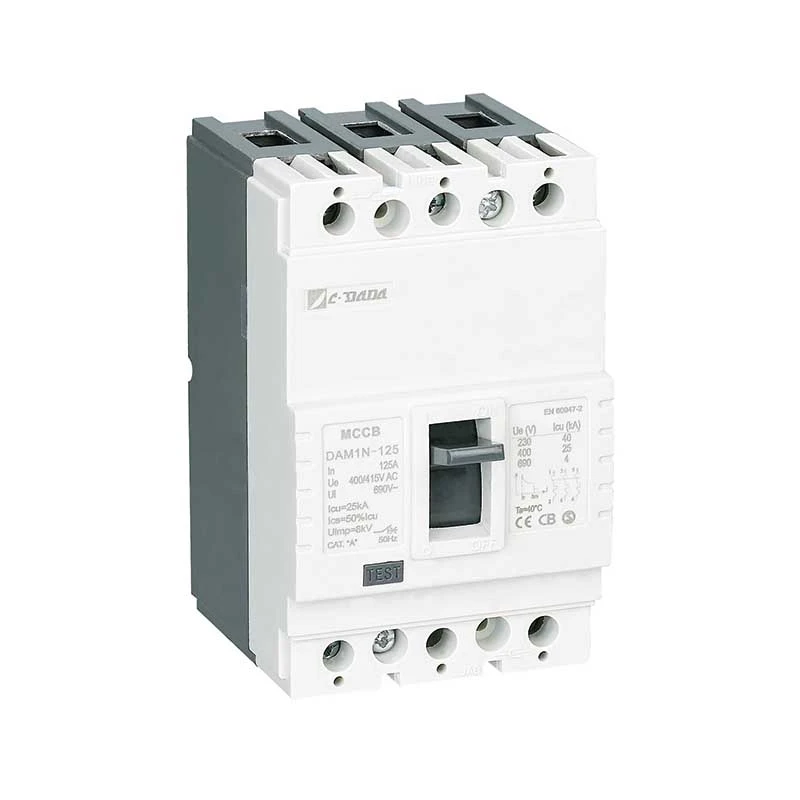

Paramètres physiques du disjoncteur à boîtier moulé DAM1-125 MCCB

Principe de fonctionnement et mécanisme de protection

★ Protection thermique (surcharge)

Le bilame se plie lorsqu'il est chauffé par une surintensité soutenue (> courant nominal). La vitesse de flexion est proportionnelle à l'amplitude du courant, garantissant un déclenchement à temps inverse qui imite le comportement thermique du câble, évitant ainsi les déclenchements intempestifs tout en protégeant l'équipement.

★ Protection magnétique (court-circuit)

Lors d'un court-circuit (par exemple, phase à phase ou phase à terre), un champ magnétique à courant élevé tire instantanément le piston du solénoïde, libérant le mécanisme de verrouillage en quelques millisecondes, coupant ainsi le courant de défaut avant que des dommages thermiques ne se produisent.

Avantages du produit

★ Corps et couverture :

La résine polyester fibre de verre a été utilisée comme matériau de corps et de couvercle conformément à la norme EN 60512-20-2. Ce matériau, appelé BMC (Bulk Moulding Compound) dans la littérature, est préféré en raison de ses valeurs électriques et mécaniques élevées et peut résister à une température de 160 ℃ en continu. Le matériau BMC ne brûle pas au contact du fil à une température de 960 ℃ conformément à la norme CEI 695-2-1

Bimétallique : Le bilame est un matériau constitué d’une combinaison de deux plaques métalliques avec des coefficients d’extension différents contre la chaleur. Le courant traversant le disjoncteur chauffe le bimétal. En raison de l'effet de cette chaleur. le bimétallique se plie vers la plaque la moins étendue. Étant donné que la chaleur augmente à mesure que le courant traversant le disjoncteur augmente, le bimétallique est davantage chauffé et se plie davantage. De cette façon, il contrôle le mécanisme d’ouverture pour ouvrir le disjoncteur.

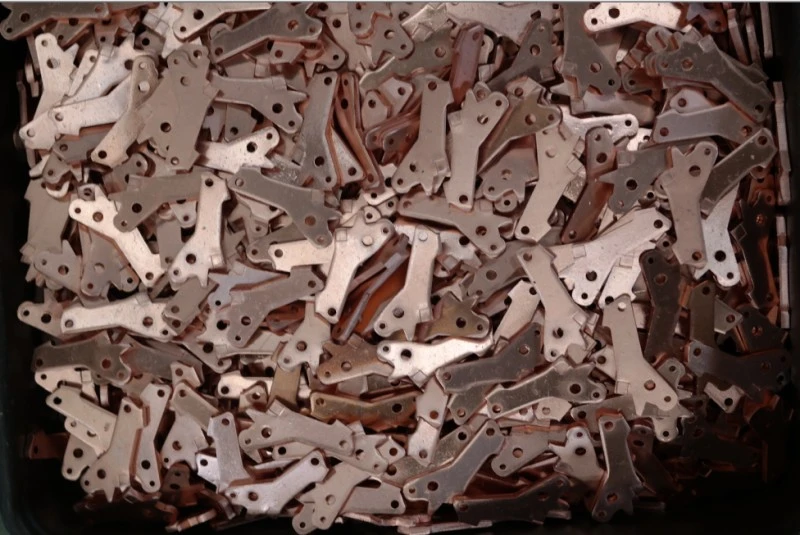

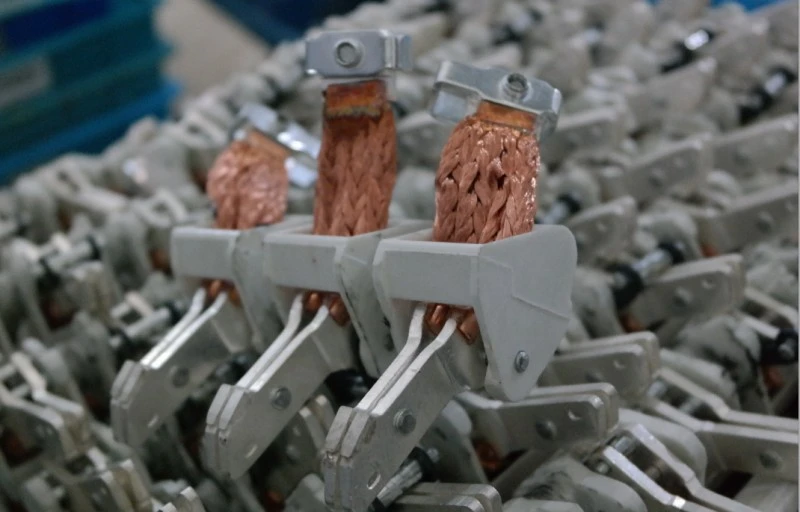

★ Contacts :

L'alliage de contact est déterminé pour les disjoncteurs en tenant compte des valeurs et de la construction du courant brisé et transporté. Habituellement, des contacts en argent, graphite, nickel et alliage wolfram sont utilisés dans les disjoncteurs. Les contacts, qui sont constitués d'alliages argent-graphite avec une structure plus lisse, sont utilisés dans les contacts fixes (inférieurs), les contacts en argent wolfram, qui sont plus durs, sont utilisés dans les contacts mobiles (supérieurs). Une structure sertie a été assurée dans les contacts mobiles. De cette manière, les contacts sertis et en alliage dur ont leur place sur des contacts fixes souples à chaque ouverture-fermeture.

De cette façon, la résistance la plus faible est garantie. Le contact mobile doit très bien toucher le contact fixe afin d'avoir une faible résistance de contact. Cependant, une force de pression de contact excessive entraîne des dommages aux contacts dans un délai plus court que la normale. Les alliages de contact sont très importants pour une ouverture-fermeture saine.

★ Cellule d'extinction d'arc (séparateur) :

Les séparateurs sont utilisés pour éteindre l'arc qui se forme lors du fonctionnement du disjoncteur fonctionnant sous énergie. Pendant que le contact mobile est séparé du contact fixe, le courant continue de circuler entre les contacts pendant un certain temps et c'est ce qu'on appelle l'arc. Cet arc devrait s'éteindre en très peu de temps.

★ Extinction d'Arc :

L'arc est poussé vers les séparateurs en raison du champ magnétique formé autour de l'arc. De cette façon, l'arc s'étend et devient mince et rompu entre les plaques séparatrices (Figure 5). En raison des caractéristiques du matériau utilisé sur les parois latérales des séparateurs, un gaz sort en raison de la température élevée provoquée par l'arc. Ce gaz a un effet important sur l'extinction de l'arc.

Application

Le disjoncteur à boîtier moulé (MCCB) de type fixe CDADA DAM1 est fiable dans les infrastructures critiques :

★ Industriel : aciéries, plateformes pétrolières et gazières, usines chimiques

★ Soins de santé : tableaux de distribution principaux et secondaires des hôpitaux

★ Transports : Signalisation ferroviaire, systèmes bagages aéroportuaires

★ Commercial : gratte-ciel, centres de données, centres commerciaux, centres de congrès

★ Lieux publics : théâtres, stades, bâtiments gouvernementaux

Avantages d'installation et de maintenance

★ Intégration facile :

Le kit standard comprend des jeux de barres, des barrières de phase et du matériel

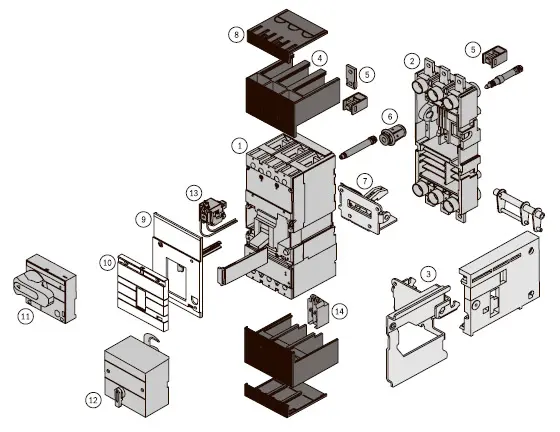

Accessoires en option : contacts d'alarme, déclencheurs shunt/sous-tension, commandes électriques

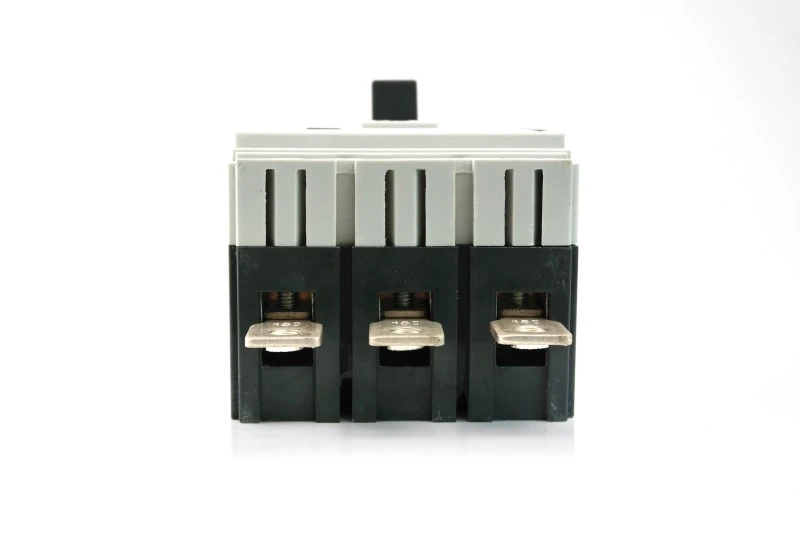

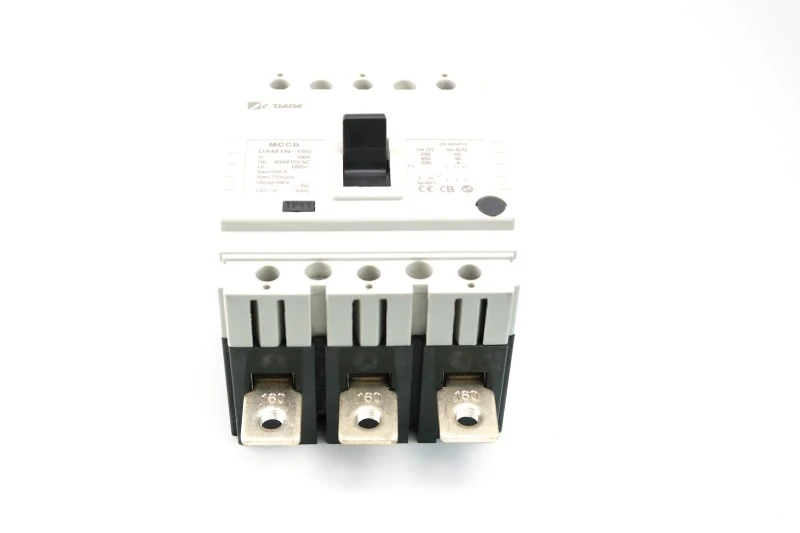

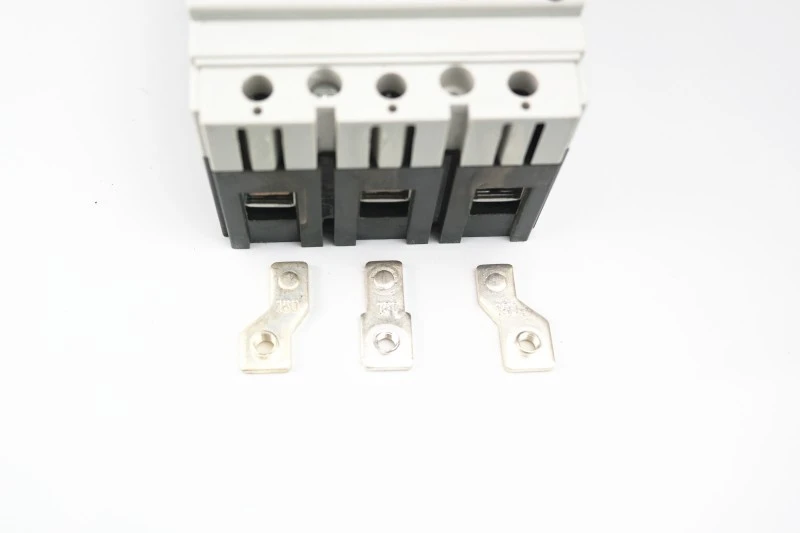

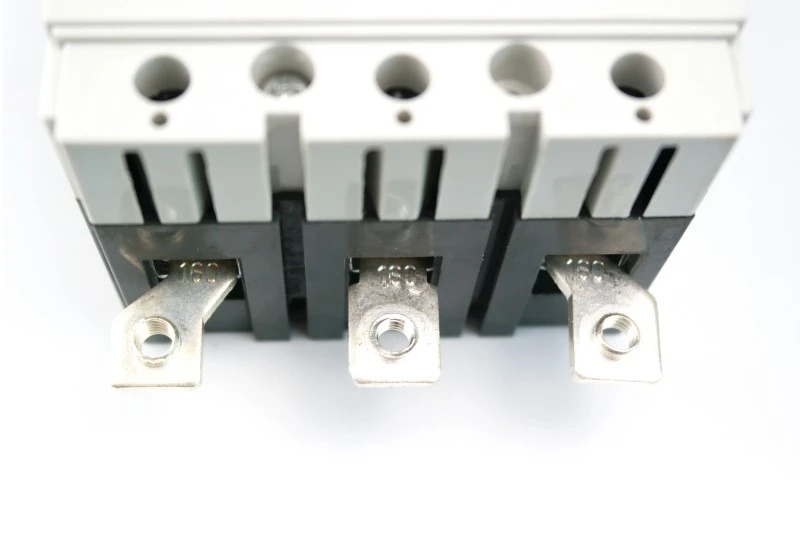

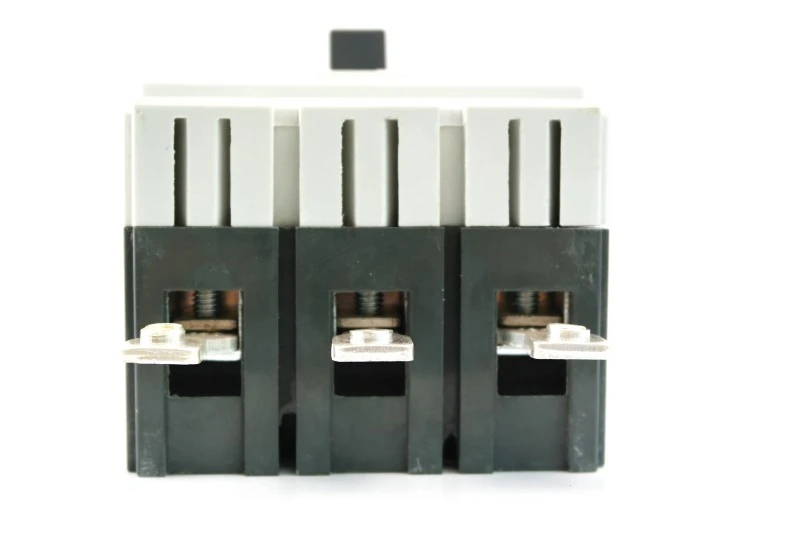

1) Raccordement par jeu de barres rallongé (photo 1)

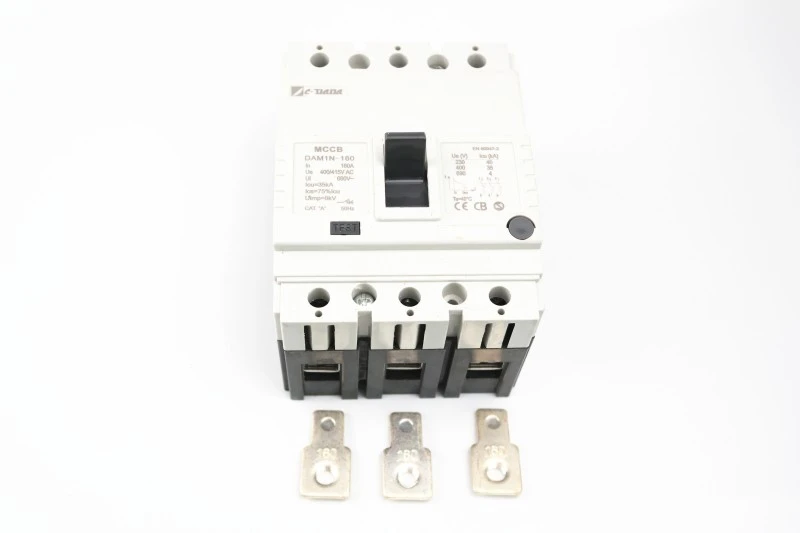

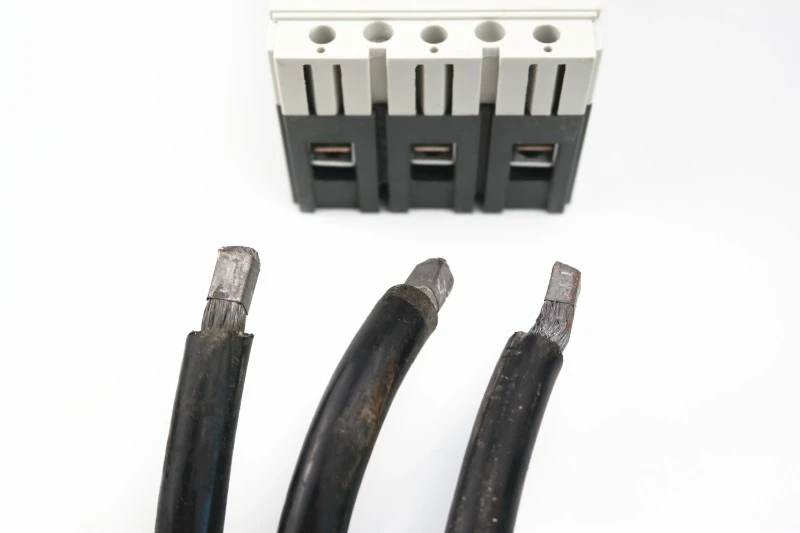

2) Connectez-vous par borne d'épandage (photo 2)

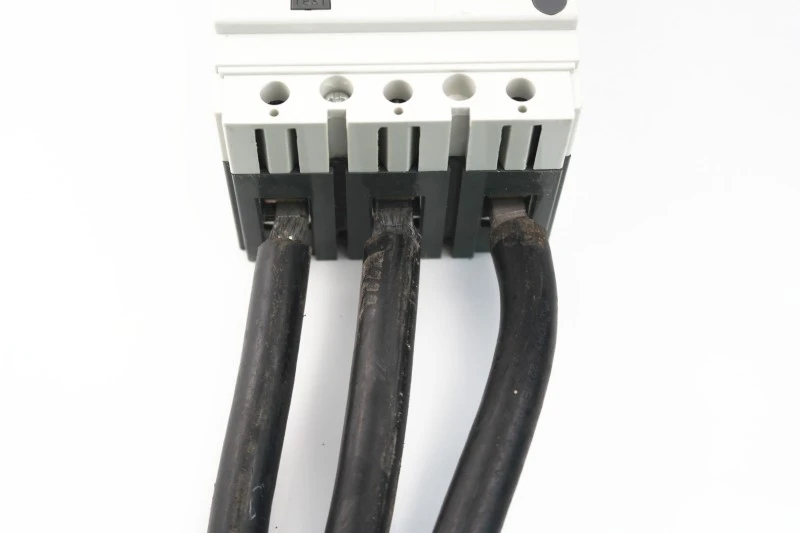

3) Connectez directement le câble (photo 3) sans utiliser de cosses.

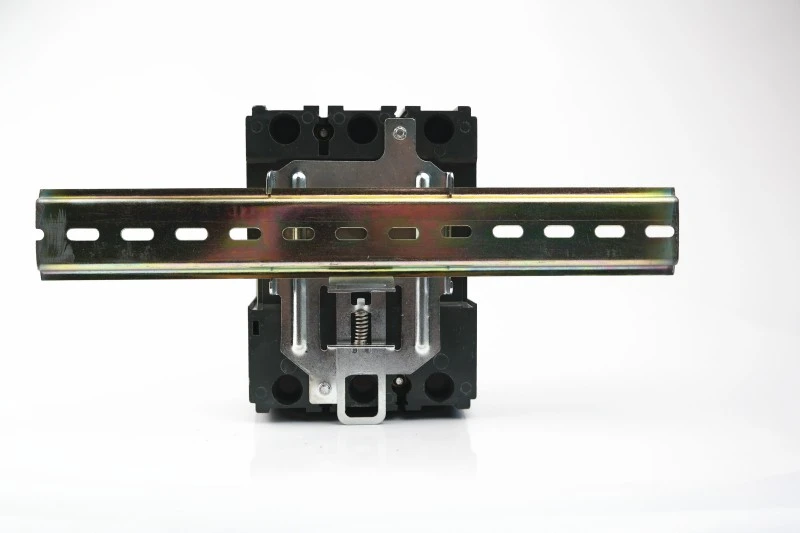

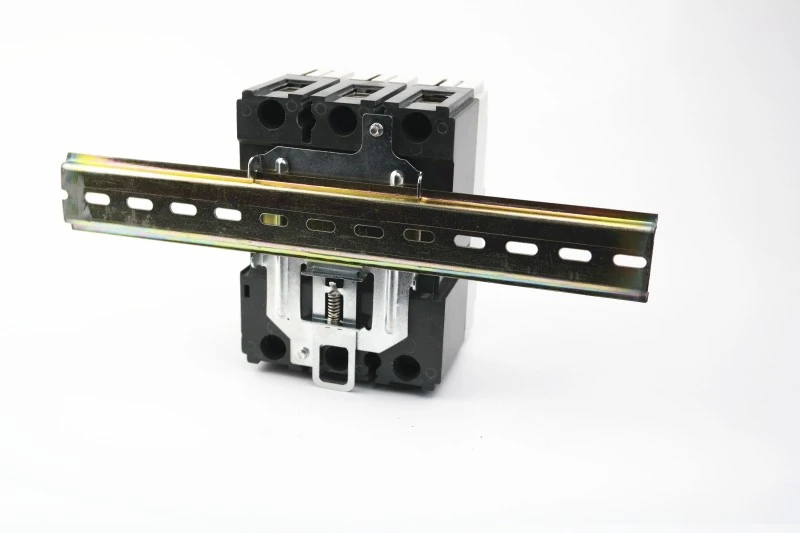

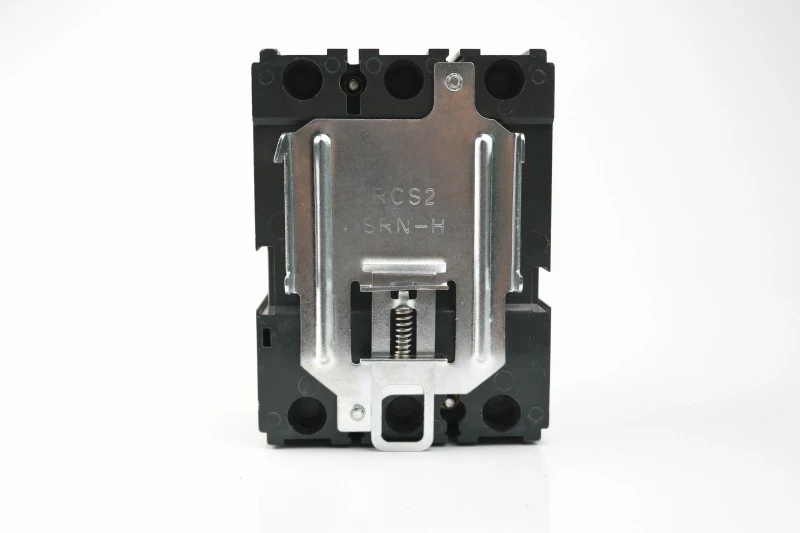

À l'aide d'une pince spéciale, les unités 125 et 160 peuvent être installées sur un rail DIN.

Disjoncteur avec pince

pince avec rail DIN

pince avec rail DIN

★ Conception peu encombrante :

10 à 20 % plus léger et plus compact que les alternatives domestiques

Permet des tailles de boîtier plus petites → coûts de matériel et d'expédition réduits

★ Réinitialisation conviviale :

Une indication claire de TRIP empêche la réenclenchement aveugle

Un « clic » audible confirme le bon engagement mécanique

★ Prêt pour l'avenir :

Prend en charge les kits enfichables et débrochables (pour certains modèles)

Compatible avec les modules complémentaires de surveillance intelligente

Pourquoi choisir CDADA ?

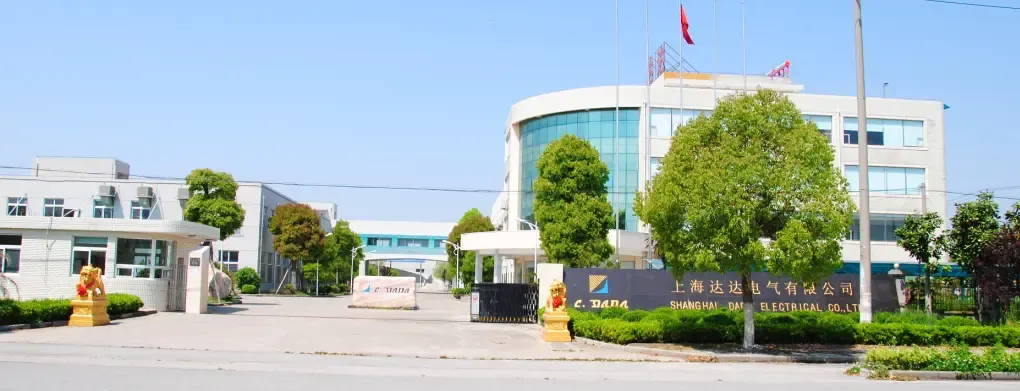

1. Nous sommes le principal fabricant depuis plus de 42 ans. Notre entreprise fondée en 1983, s'est développée très rapidement pendant 40 ans.

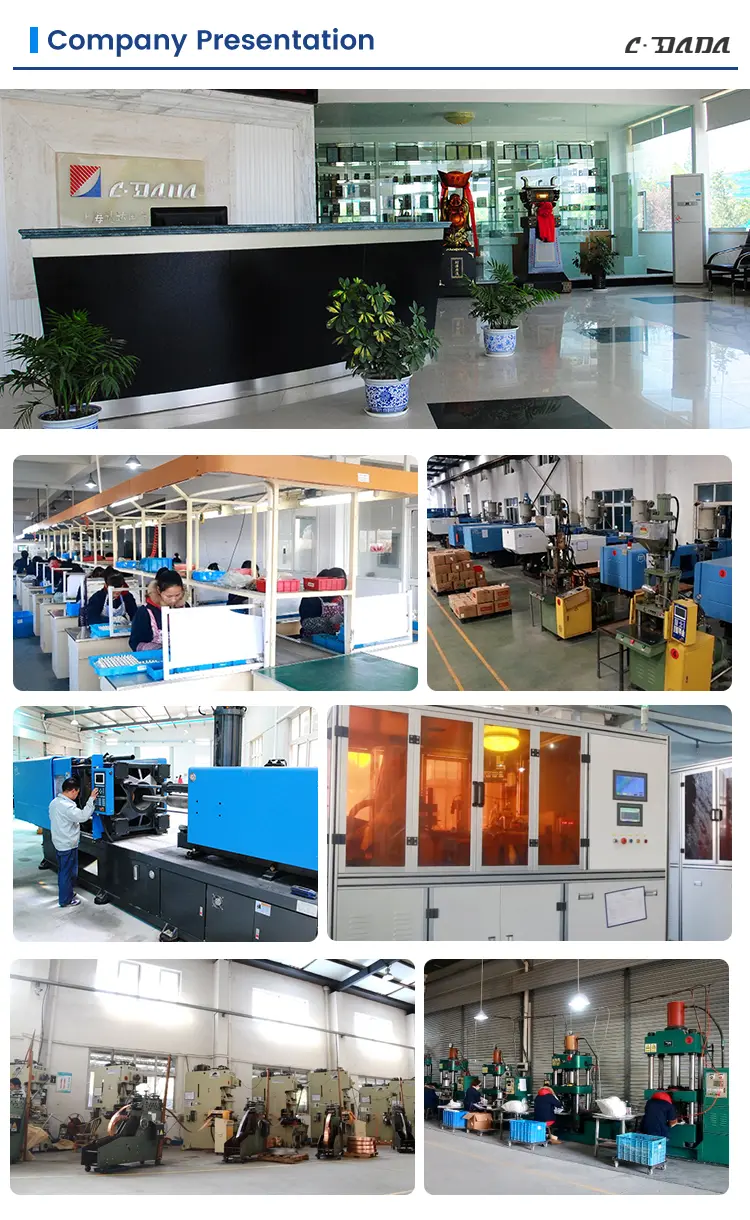

2. Le Groupe, composé de 3 usines, possède une surface de production de 52 400 m² et emploie plus de 500 collaborateurs. Nous avons investi près de dix millions de yuans afin d'étendre nos opérations et de moderniser nos ateliers.

3. Usine auditée par INTERTEK, DEKRA et GMC

4. Cartons à haute résistance, protection des palettes, bons pour le transport d'exportation longue distance

Foire aux questions (FAQ)

Q1 : Le disjoncteur à boîtier moulé de type fixe DAM1 peut-il être monté sur un rail DIN ?

A1 : Oui : les modèles 125A et 160A peuvent être installés sur des rails DIN à l'aide de la pince spéciale en option. Les valeurs supérieures sont uniquement montées sur panneau.

Q2 : Quelles certifications la série DAM1 détient-elle ?

A2 : Il est certifié CE, CB, ASTA, KEMA, SEMKO et RoHS, garantissant la conformité dans l'UE, au Moyen-Orient, en Asie du Sud-Est et au-delà.

Q3 : Comment réinitialiser le disjoncteur après un déclenchement ?

A3 : Tout d’abord, abaissez complètement le levier sur OFF (vous entendrez un clic), puis tirez-le vers le haut jusqu’à ON. Ne le forcez jamais directement de TRIP à ON.

Q4 : Les appareils auxiliaires sont-ils compatibles ?

A4 : Oui : des contacts d'alarme, des contacts auxiliaires, des déclencheurs shunt/sous-tension et des opérateurs électriques peuvent être ajoutés sans démontage.

Q5 : Le DAM1 est-il adapté pour remplacer les anciens disjoncteurs ?

A5 : Absolument. Son encombrement compact permet le remplacement direct des anciens MCCB dans la plupart des panneaux, ce qui permet d'économiser du temps et des coûts de mise à niveau.
