Qu'est-ce qu'un disjoncteur différentiel (CBR) ?

UnDisjoncteur de fuite à la terre (CBR), également connu sous le nomDisjoncteur différentiel avec protection intégrée contre les surintensités (CBR) selon la norme CEI 60947-2 Annexe B, est un dispositif de protection basse tension sophistiqué qui combineprotection contre les courants résiduels (fuite à la terre) avecprotection contre les surcharges et les courts-circuits dans un seul boîtier moulé. Fonctionnant à des tensions nominales jusqu'à415 V CA (50/60 Hz) avec les notes actuelles de16A à 800A, les CBR servent de dispositifs de protection complets pour les applications industrielles, commerciales et d'infrastructures critiques.

Contrairement au mode autonomeDisjoncteurs à courant résiduel (RCCB)qui assurent uniquement une protection différentielle, les CBR intègrent :

Protection thermomagnétique ou électronique contre les surintensités (courbes LSI)

Détection de courant résiduel (sensibilité de 10 mA à 1 000 mA)

Pouvoir de coupure en court-circuit jusqu'à 85kA

Cette intégration élimine le besoin de combinaisons MCB/RCCB séparées, réduisant ainsi l'espace d'installation et améliorant la fiabilité de la coordination.

Catégories de produits et configurations

Classification	Taper	Plage actuelle	Caractéristiques clés
Type de courant résiduel	Type CA	16A – 800A	Détecte uniquement les courants résiduels CA sinusoïdaux, applications à usage général
Type de courant résiduel	Type A	16A – 800A	Détecte AC + DC pulsé (AC redressé), charges électroniques modernes
Sensibilité (IΔn)	Haute sensibilité	10 mA – 30 mA	Protection du personnel, sites médicaux, zones humides
	Sensibilité moyenne	100 mA – 300 mA	Protection incendie, industrie générale
	Faible sensibilité	500 mA – 1 000 mA	Prévention incendie dans les installations à fortes fuites, protection sélective
Temporisation	Instantané	Toutes les notes	Usage général, <40 ms à 5 × jeΔn
Temporisation	Sélectif (type S)	100 mA – 1 000 mA	Déclenchement temporisé (130-500ms à 1×IΔn), sélectivité amont
Configuration des poteaux	4 pôles	16A – 800A	Triphasé + neutre, protection neutre réglable (50-100%)
Montage	Fixé	16A – 800A	Connexion directe aux jeux de barres, économique

Catégories de capacité de rupture :

Norme (N): 25kA – 36kA (Réseaux de distribution)

Élevé (S): 50kA – 70kA (secteur industriel)

Ultra-élevé (H): 85kA (Infrastructure électrique)

Fonctions de base et capacités de protection

Fonctions de protection intégrées

Fonction	Principe de détection	Paramètres techniques
Protection contre les surcharges (L)	Dilatation thermique bimétallique ou détection électronique RMS	0,8 – 1,0 × Réglage In, courbe de temps inverse, précision de ±10 %
Retard de court-circuit (S)	Synchronisation électronique ou retard magnétique	2-10 × In, délai 0,1 s – 0,5 s, coordination sélective
Déplacement instantané (I)	Solénoïde magnétique ou électronique instantané	5-20 × In, fonctionnement <20 ms, limitation de courant
Fuite à la terre (G/Δ)	Transformateur de courant à noyau équilibré (CBCT)	10 mA – 1 000 mA IΔn, précision de sensibilité de ±10 %
Défaut à la terre (GF)	Détection de courant de somme vectorielle	20-100 % de In, délai de 0,1 s à 1,0 s, méthode d'équilibrage de base
Autosurveillance	Vérification de l'intégrité du circuit interne	Surveillance continue du CBCT et de la bobine de déclenchement, sortie d'alarme de défaut

Technologie de détection de courant résiduel

LeTransformateur de courant à noyau équilibré (CBCT) ouTransformateur toroïdal constitue le cœur de la protection différentielle :

Fonctionnement normal: Tous les conducteurs sous tension (phase + neutre) traversent le noyau toroïdal. Les courants équilibrés génèrent des champs magnétiques opposés qui s’annulent jusqu’à un flux net nul – aucun courant secondaire n’est induit.

État de défaut: Lorsque le courant de fuite circule vers la terre (par rupture d'isolation ou contact humain), le déséquilibre de courant crée un flux magnétique résiduel dans le noyau toroïdal. Ce flux induit une tension dans l'enroulement secondaire, alimentant un relais sensible ou un circuit de déclenchement électronique.

Caractéristiques de déclenchement selon CEI 61008/61009 :

1 × jeΔn: Déclenchement ≤ 300 ms (instantané), ≤ 500 ms (type S sélectif)

2 × jeΔn: Déclenchement ≤ 150 ms (instantané), ≤ 200 ms (type S)

5 × jeΔn: Déclenchement ≤ 40 ms (instantané), ≤ 150 ms (type S)

Environnements d'application et cas d'utilisation

Secteur industriel	Application spécifique	Spécifications typiques
Centres de données	Distribution principale, bypass UPS, protection bus-coupleur	250 A-500 A, type A, 300 mA sélectif de type S, 70 kA Icu, compatible communication
Établissements de santé	Distribution principale hospitalière, informatique médicale, blocs opératoires	100A-400A, Type A, haute sensibilité 10mA/30mA, surveillance d'isolement
Usines de fabrication	Centres de commande de moteurs, équipements de soudage, variateurs de vitesse	160 A-500 A, type B (pour VFD), 300 mA, 50 kA Icu, déclenchement électronique
Bâtiments commerciaux	Distribution en grande hauteur, centres commerciaux, aéroports	125A-400A, Type A, 100mA/300mA, 36kA Icu
Pétrole et gaz/Marine	Plateformes offshore, appareils de forage, systèmes d'alimentation pour navires	250A-500A, Type A, 500mA, tropicalisé (T2), résistant à la corrosion

Processus de fabrication et flux de travail de production

Séquence de fabrication de précision

Matière première IQC → Production de transformateurs toroïdaux → Fabrication de boîtiers moulés → Assemblage du système de contact → Intégration du déclencheur électronique → Étalonnage du module de courant résiduel → Assemblage primaire → Tests complets → CQ final → Emballage

Étapes critiques de fabrication

Scène	Détails du processus	Points de contrôle qualité
Enroulement de transformateur toroïdal	Noyau nanocristallin ou ferrite à haute perméabilité (µr > 10 000), bobinage de précision des enroulements primaire (passage traversant) et secondaire (détection), imprégnation sous vide	Vérification de la courbe de magnétisation du noyau, tension secondaire à 1 × IΔn ± 5 %, résistance d'isolation > 100 MΩ
Intégration CBCT	Montage du noyau toroïdal autour de tous les conducteurs phase/neutre, blindage contre les champs magnétiques externes, connexion au relais de déclenchement/électronique	Test d'équilibre avec charge 6×In (pas de déclenchement intempestif), immunité aux 3èmes harmoniques
Mécanisme de déclenchement à courant résiduel	Relais polarisé sensible (puissance de déclenchement 5-50 mW) ou déclencheur électronique MOSFET, couplage mécanique à la barre de déclenchement principale	Vérification de la puissance de déclenchement, temps de réponse <20 ms, stabilité de la température -25°C à +70°C
Production de boîtiers moulés	Moulage par injection de plastique thermodurcissable BMC (DMC-2), durcissement à 150-180°C, résistance élevée au suivi > 600 V	Tolérance dimensionnelle ±0,1 mm, rigidité diélectrique >15 kV/mm, ignifuge UL 94 V-0
Ensemble de contact principal	Contacts en cuivre argenté (AgNi 90/10), bras usinés CNC, brasage sous atmosphère d'azote	Résistance de contact <50μΩ, épaisseur d'argent 8-12μm (XRF), dureté HV 100-150
Programmation du déclencheur électronique	Protection LSIG+Δ basée sur un microprocesseur, téléchargement du micrologiciel, étalonnage des courbes, configuration du protocole de communication	Précision actuelle de ±5 %, précision temporelle de ±10 %, vérification ZSI (Zone Selective Interlocking)
Intégration finale et calibrage	Assemblage d'un système de déclenchement thermomagnétique ou électronique avec module différentiel, verrouillage mécanique, mécanisme à poignée	Vérification combinée surintensité + fuite à la terre, tenue diélectrique 3kV/1min

Matières premières primaires et spécifications des composants

Composant	Spécification matérielle	Normes des fournisseurs	Propriétés clés
Noyau toroïdal (CBCT)	Alliage nanocristallin (Finemet) ou ferrite Mn-Zn (PC40)	CEI 60404-8, JIS C 2531	Haute perméabilité µr > 10 000, faible coercivité < 2 A/m, densité de flux de saturation > 1,2 T
Fil de bobine de détection	Fil de cuivre émaillé (0,05-0,1mm), Classe F 155°C	CEI 60317	Tension de claquage >1kV, flexibilité >10× diamètre, soudabilité 390°C
Relais de déclenchement	Relais de verrouillage polarisé, sensibilité 5-50 mW	CEI 61810	Temps de réponse <10 ms, résistance de bobine 1-5 kΩ, durée de vie mécanique >10⁶ opérations
Boîtier moulé	BMC (Bulk Moulding Compound) DMC-2, renforcé de fibre de verre	CEI 60664-1, UL 94 V-0	Indice de suivi >600V, résistance thermique 180°C, résistance aux chocs >8 kJ/m²
Contacts principaux	Cuivre électrolytique (Cu-ETP) + Placage argent-nickel (AgNi 90/10)	ASTM B152	Conductivité ≥100% IACS, résistance à l'érosion par arc, propriétés anti-soudure
Éléments bimétalliques	Composite Inconel/acier passivé (ASTM TM2)	ASTMB388	Taux de déflexion 0,15-0,25 mm/°C, stabilité à long terme ±3 %, résistance au fluage
Composants électroniques	PCB de qualité industrielle, capteurs à effet Hall, processeurs ARM Cortex-M4	CEI 60721-3-3, CEI 61000	Température de fonctionnement -25°C à +70°C, immunité CEM niveau 4, compatible SIL 2
Terminaux	Cuivre T2 (C11000) avec étamage (8-12μm)	ASTMB187/B16	Densité de courant 1,2-1,5 A/mm², tenue au couple 5-15Nm, résistance à la corrosion
Mécanisme de fonctionnement	Acier à ressort (SWOSC-V) ou acier inoxydable (301)	JIS G 3560	Durée de vie en fatigue >20 000 cycles, résistance à la traction 1 800-2 000 MPa, relaxation <5 %

Conformité aux normes et protocoles de test

Cadre de normes internationales

Standard	Portée	Cotes applicables
CEI 60947-2 Annexe B	Disjoncteurs intégrant une protection contre les courants résiduels (CBR)	CBR industriels >80A, protection complète
EN 60947-2	Version européenne harmonisée de la CEI 60947-2	Marquage CE, conformité au marché européen
GB/T 14048.2	Équivalent de la norme nationale chinoise	Certification CCC, marché chinois

Essais de type obligatoires (IEC 60947-2 + Annexe B)

Catégorie de test	Test spécifique	Critères d'acceptation
Performance actuelle résiduelle	Temps de déclenchement à 1×IΔn, 2×IΔn, 5×IΔn	≤300 ms, ≤150 ms, ≤40 ms (instantané) ; Type S : ≤500 ms, ≤200 ms, ≤150 ms
	Non-déclenchement à 0,5×IΔn	Aucun déclenchement pendant un temps de retard nominal de 2 fois
	Tenue aux surintensités (8/20μs, 3kA)	Pas de déclenchement intempestif, Type A : 250A impulsion, Type F : 1000A, Type B : 3000A
Protection contre les surintensités	Augmentation de la température à In nominal	Bornes ≤80K, boîtier ≤40K
	Coupure de court-circuit (Icu/Ics)	3 opérations, interruption réussie, récupération diélectrique
	Vérification de la courbe de déclenchement (L-S-I)	Précision actuelle de ±10 %, précision temporelle de ±20 %
Propriétés diélectriques	Tenue à la fréquence industrielle (2,5 kV-3,5 kV/1 min)	Pas de panne, pas de flashover
Propriétés diélectriques	Tenue aux chocs (8kV 1,2/50μs)	Pas de décharge perturbatrice
Mécanique et environnemental	Endurance mécanique (10 000-20 000 cycles)	<5 % de dérive des paramètres, aucune défaillance
Mécanique et environnemental	Immunité CEM (série CEI 61000-4)	Aucun déclenchement intempestif dû à des interférences rayonnées/conduites

Normes de contrôle de qualité et d'inspection en usine

CQ des matériaux entrants (IQC)

Matériel	Articles d'inspection	Plan d'échantillonnage	Équipement
Noyaux toroïdaux	Perméabilité magnétique, flux de saturation, pertes dans le noyau	Par lot, test de courbe B-H	Analyseur B-H, analyseur d'impédance
Fil de détection	Diamètre, épaisseur d'isolation, tension de claquage	NQA 0,65	Micromètre, testeur diélectrique
Composé plastique BMC	Teneur en verre, viscosité, caractéristiques de durcissement, indice de suivi	Par lot, COA + tests	Rhéomètre, analyseur DSC, appareil de test de suivi
Solution d'argenture	Concentration en métaux, pH, impuretés	Surveillance quotidienne	Spectromètre d'absorption atomique
Composants électroniques	Test de fonctionnement, vérification des paramètres, version du firmware	100 % AOI, 5 % fonctionnel	Compteur LCR, oscilloscope, balayage périphérique

Contrôle qualité en cours de processus (IPQC)

Gare	Paramètres de contrôle	Fréquence	Méthode
Enroulement de transformateur toroïdal	Rapport de transformation, inductance, résistance d'isolement	Chaque unité	Compteur LCR, testeur d'isolation
Assemblage CBCT	Test d'équilibre avec charge nominale, immunité aux harmoniques	Toutes les 100 unités	Test d'injection primaire, générateur d'harmoniques
Étalonnage du courant résiduel	Seuil de déclenchement à IΔn, temps de réponse, non-déclenchement à 0,5×IΔn	Chaque unité	Testeur RCD automatisé (programmable de 0,5 à 1 000 mA)
Ensemble de contact principal	Espace de contact, pression, alignement, résistance	Toutes les 100 unités	Dynamomètre, micro-ohmmètre
Intégration finale	Vérification combinée du déclenchement par surintensité + fuite à la terre	Chaque unité	Banc de test intégré (injection primaire + simulation de fuite)

Contrôle qualité final (FQC) et QC sortant (OQC)

Article de test	Standard	Taille de l'échantillon
Temps de déclenchement actuel résiduel	1×IΔn, 2×IΔn, 5×IΔn selon CEI 61008/61009	100%
Test de non-déclenchement à 0,5×IΔn	Temps de retard nominal 2×	100%
Courbe de déclenchement par surintensité	1,05 × pouces, 1,25 × pouces, 5 × pouces, 10 × pouces	100%
Tension de tenue diélectrique	2,5 kV CA/1 min	100%
Résistance d'isolation	>100 MΩ à 500 V CC	100%
Résistance de contact	<50μΩ par pôle	100%
Vérification du marquage de couple	Serrage des bornes selon spécifications	100%
Inspection visuelle et dimensionnelle	Zéro défaut sur les dimensions critiques	100%
Permanence du marquage	Essuyage au solvant, test d'abrasion	NQA 1.0
Intégrité de l'emballage	Test de chute, vibration (ISTA 3A)	Par lot

Infrastructure de production et capacité de fabrication

Équipement de production avancé

Catégorie d'équipement	Spécification de la machine	Fonction	Capacité
Bobineuses toroïdales	Enroulement toroïdal automatisé avec contrôle de tension	Enroulement primaire/secondaire CBCT, superposition de précision	5 000 transformateurs/jour
Four de recuit de noyau	Recuit sous vide sous atmosphère d'azote	Traitement thermique du noyau nanocristallin, soulagement du stress	2 000 cœurs/lot
Moulage par injection	Presse thermodurcissable BMC de 300 tonnes	Boîtier CBR, chambre de coupure, borniers	3 000 caisses/jour
Usinage CNC	Centre d'usinage vertical 5 axes	Usinage de contact de précision, géométries complexes	8 000 jeux de contacts/mois
Traitement de surface	Ligne d'argenture automatisée	Placage de contact 8-12 μm, uniformité de l'épaisseur ± 1 μm	4 000 kg/jour
Assemblée	Cellules d'assemblage du travail	Assemblage de mécanismes, intégration CBCT, calibrage	1 500 unités/jour par ligne
Équipement de test	Banc d'essai CBR intégré	Vérification combinée surintensité + courant résiduel	300 unités/heure
	Chambre de test CEM (3m/10m, Teseq)	Tests d'immunité/d'émission pour les unités électroniques	50 unités/jour

Capacité de production et délais de livraison

Catégorie de produit	Capacité mensuelle	Délai de livraison standard	Capacité de commande urgente
CBR4P (16A-125A)	10 000 unités	4-5 semaines	3 jours (composants en stock)
CBR Industriel (160A-400A)	8 000 unités	4-5 semaines	5 jours
CBR industriel lourd (630A-800A)	3 000 unités	4-5 semaines	7 jours
Configurations personnalisées (IΔn spécial, courbes)	Base du projet	5-6 semaines	2 semaines

Structure de l’équipe d’ingénierie et technique

Département	Personnel	Compétence	Responsabilités
Ingénierie R&D	5 ingénieurs	Technologie du courant résiduel, conception de capteurs magnétiques, systèmes embarqués, électronique de puissance	Nouveau développement CBR, innovation Type B/F/B+, portefeuille de brevets (plus de 40 brevets)
Génie des Procédés	18 ingénieurs	Fabrication de transformateurs toroïdaux, moulage BMC, assemblage de précision, Lean Manufacturing	Optimisation de la production, documentation SOP, amélioration du rendement (>99,5%)
Tests et validations	15 ingénieurs	Tests à courant élevé, simulation de courant résiduel, CEM, tests environnementaux	Coordination des tests de type (IEC 60947-2 Annexe B, IEC 61008/61009), analyse des défaillances
Ingénierie des applications	10 ingénieurs	Coordination sélective, systèmes de protection contre les fuites à la terre, applications EV/énergies renouvelables	Support technique client, études de sélectivité, mise en service chantier
Assurance qualité	30 techniciens	ISO 9001, ISO 14001, contrôle statistique des procédés, laboratoire de métrologie	Audit fournisseur, audit processus, actions correctives, gestion de l'étalonnage

Certifications et documents de conformité

Attestation	Organisme émetteur	Portée	Validité
ISO 9001:2015	ZHONGDA HUAYUAN	Système de gestion de la qualité	Surveillance annuelle
Essai de type CEI 60947-2 Annexe B	Intertek	Performance industrielle CBR	Par série de produits
Marquage CE	Organisme notifié	Accès au marché de l'UE	Dépend de la conception
CCC (Chine)	CQC	Certification obligatoire chinoise	Validité 5 ans
Régime CB	IECEE	Certification internationale	Par série de produits

Pourquoi notre fabrication CBR se démarque

Notre outil de production représente40 ans de spécialisation dans la technologie de protection contre les courants résiduels et les fuites à la terre, fournissant des CBR qui dépassent les normes mondiales grâce à :

Expertise en transformateur toroïdal: Production interne de noyaux nanocristallins, automatisation de précision des enroulements et tests CBCT complets garantissant une précision de sensibilité <± 5 %

Intégration verticale: De la transformation des matériaux du noyau à l'assemblage final, contrôle complet des composants critiques (transformateurs toroïdaux, déclencheurs électroniques, boîtiers moulés)

Infrastructure de test avancée: Plus de 3 millions de dollars investis dans des systèmes de test CBR intégrés capables de vérifier simultanément les surintensités et les courants résiduels, de tester la sensibilité CC de type B et de garantir la conformité CEM.

Stratégie mondiale de certification: Conformité multinorme permettant une entrée transparente sur le marché dans plus de 100 pays sans tests redondants

Pour les spécifications techniques, les études de coordination sélectives, les conseils d'application de type B ou la planification d'audits d'usine, notre équipe d'ingénierie fournit une consultation directe pour garantir que votre architecture de protection contre les fuites à la terre répond à la fois aux exigences de sécurité du personnel et aux objectifs de continuité opérationnelle.

View as

MCCB avec protection contre les fuites

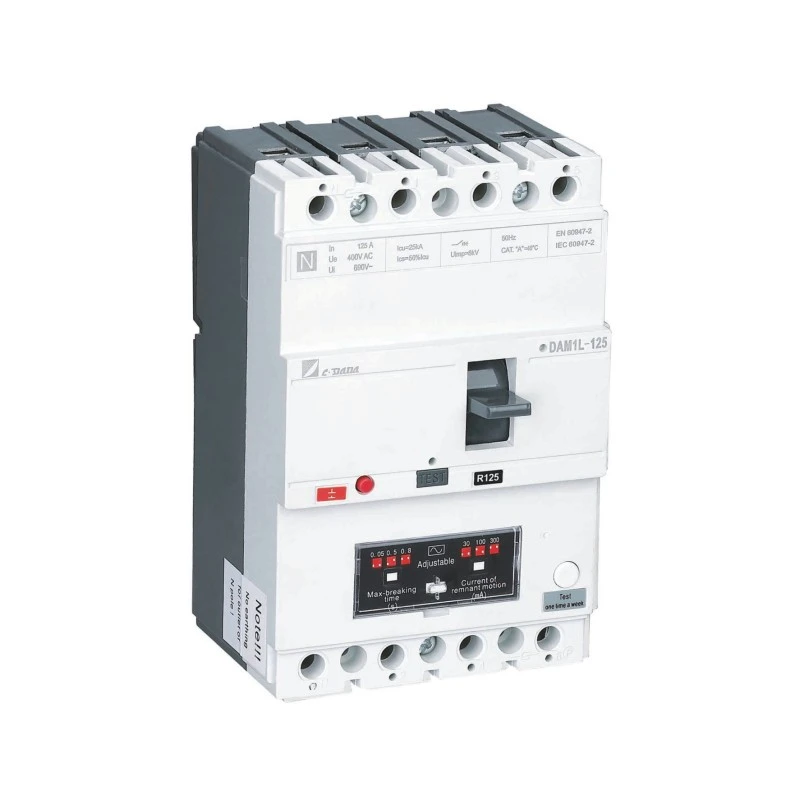

Source CDADA MCCB avec protection contre les fuites (série DAM1L) de Shanghai DADA Electric, en tant qu'usine fiable, nous pouvons offrir une assistance technique et des services OEM. 4P, 16-500A, fuite à la terre réglable (30mA-1000mA), certifié CE/CB/SEMKO. Idéal pour la sécurité incendie et la sécurité personnelle dans les bâtiments, tunnels et sites industriels.

Voir plus >> envoyer une demande >>

Disjoncteur de type CA avec fonctionnement en courant résiduel

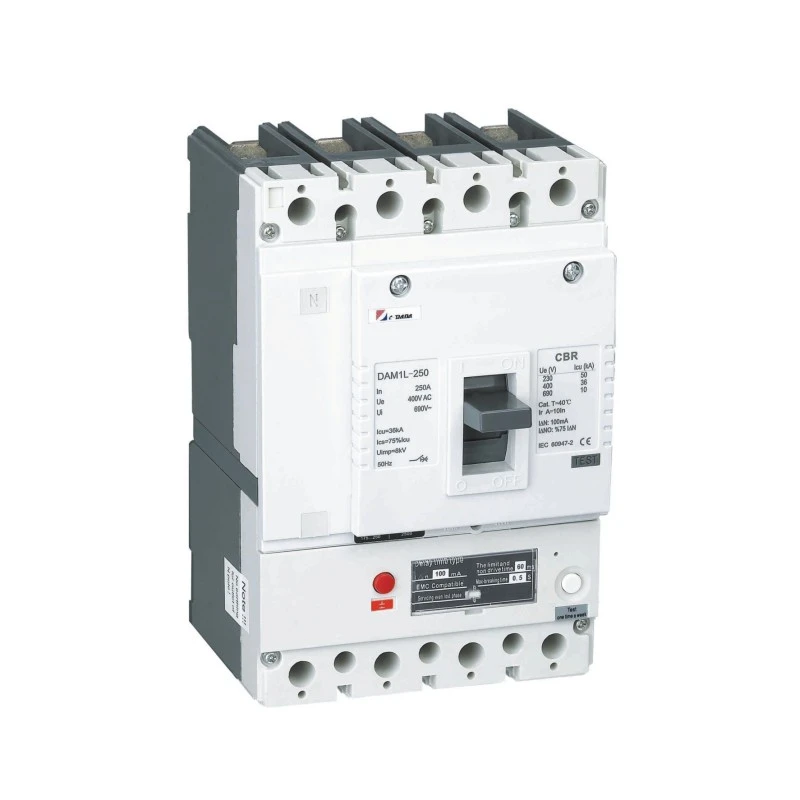

CDADA, un fabricant professionnel avec plus de 40 ans d'expérience, peut proposer des disjoncteurs de TYPE AC de haute qualité avec fonctionnement à courant résiduel (DAM1L). 4P, 10-500A, certifié CE/CB/SEMKO. Véritable CBR de type AC pour fuite sinusoïdale uniquement. Idéal pour la protection incendie/personnelle résidentielle et industrielle.
