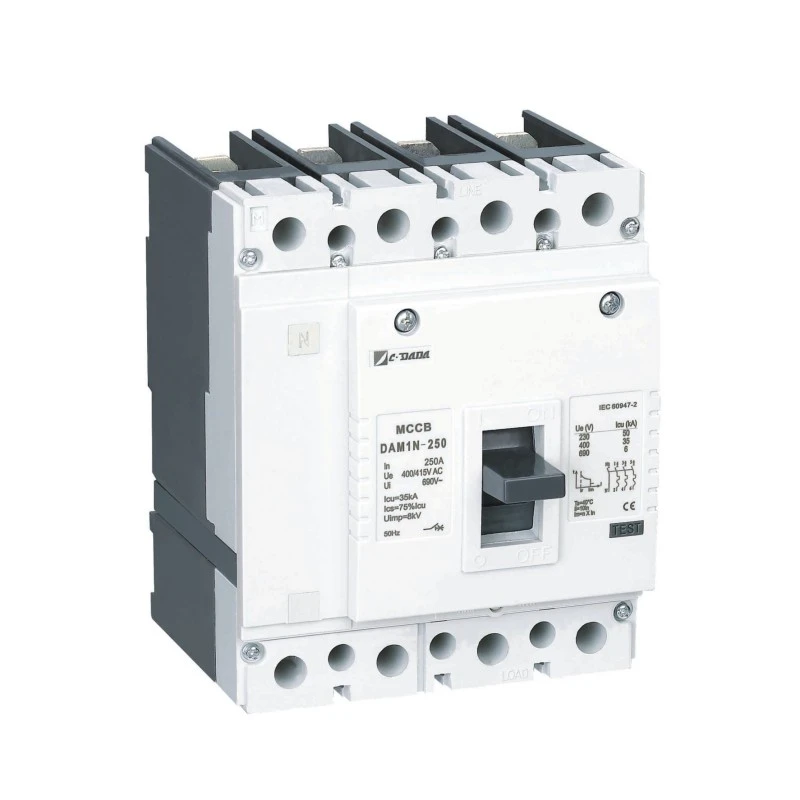

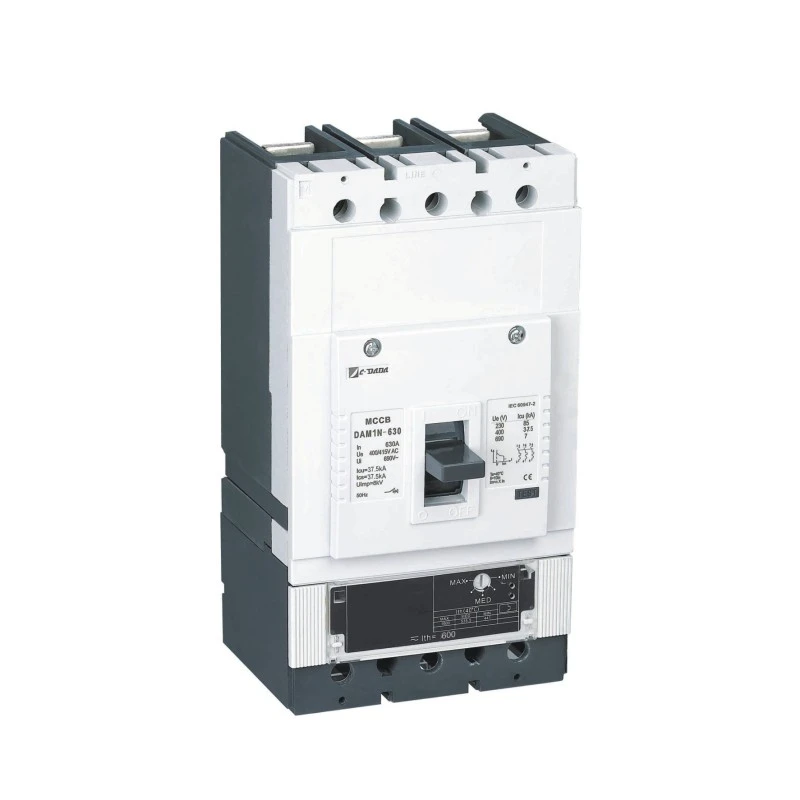

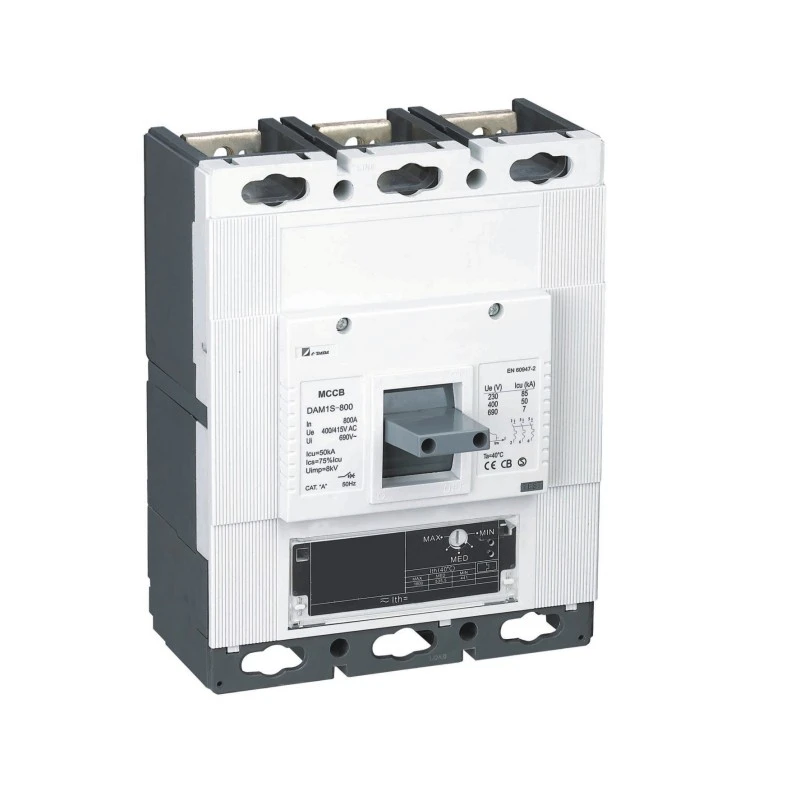

Disjoncteur à boîtier moulé à réglage thermique

Le disjoncteur à boîtier moulé à réglage thermique série DAM1 de Shanghai DADA Electric CO., LTD. est conçu pour répondre aux normes de classe mondiale, offrant une protection robuste contre les conditions de surcharge et de court-circuit. Avec une plage de réglage thermique réglable de 70 % à 100 % de In, ce disjoncteur peut être ajusté pour répondre aux besoins spécifiques de votre application.

Disponible en configurations 3P et 4P, nominales jusqu'à 1 600 A à 400 V/415 V, il est doté de certifications mondiales telles que ASTA, KEMA, CE, CB, SEMKO et RoHS, garantissant la conformité dans plusieurs régions.

Paramètres électriques du disjoncteur à boîtier moulé réglable thermiquement DAM1

Spécifications clés

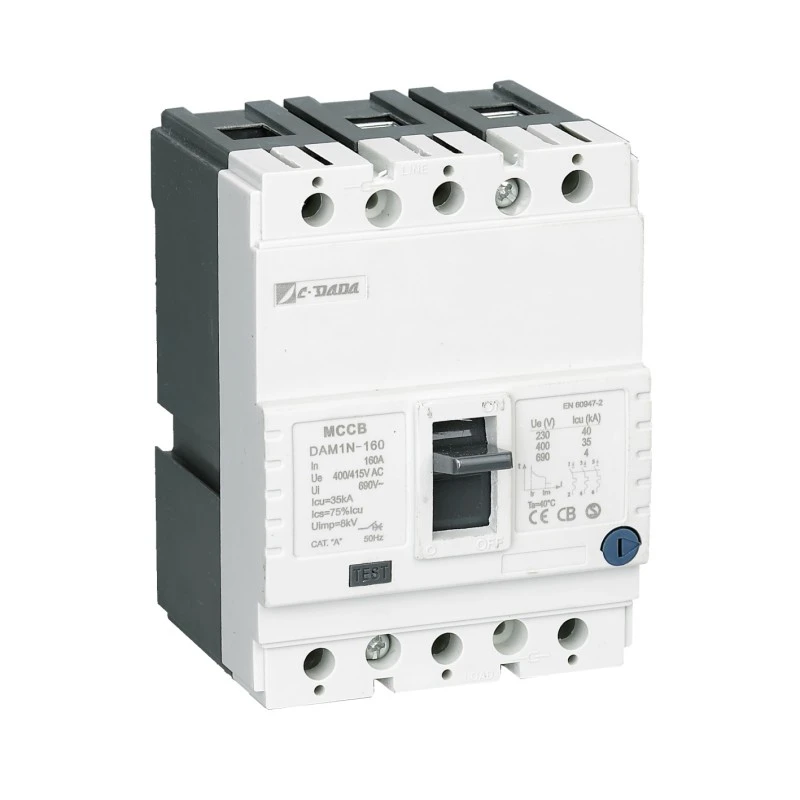

Modèle : MCCB thermique réglable série DAM1

Type : Disjoncteur à boîtier moulé (MCCB)

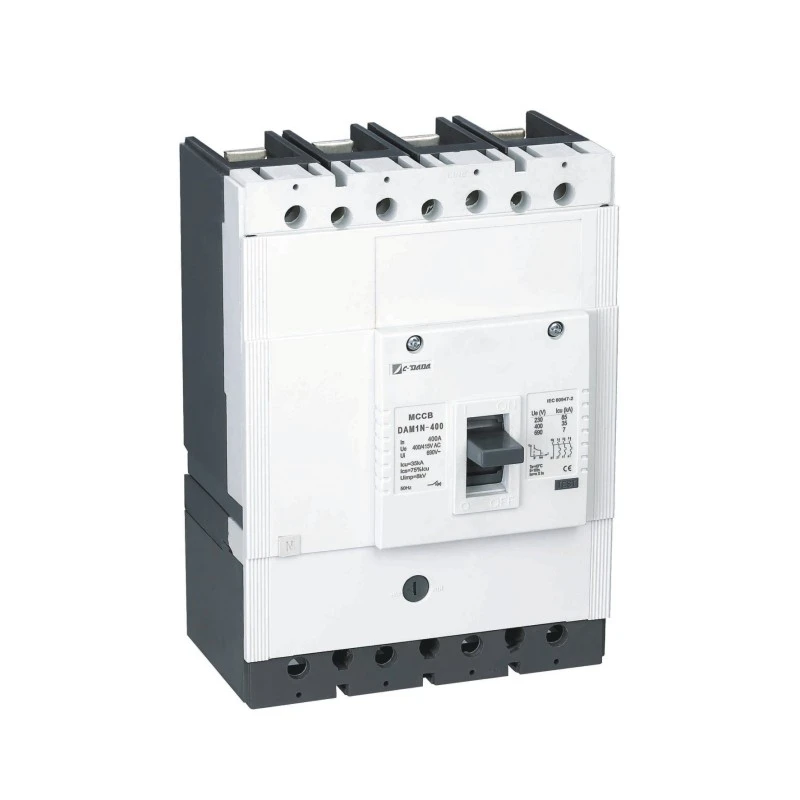

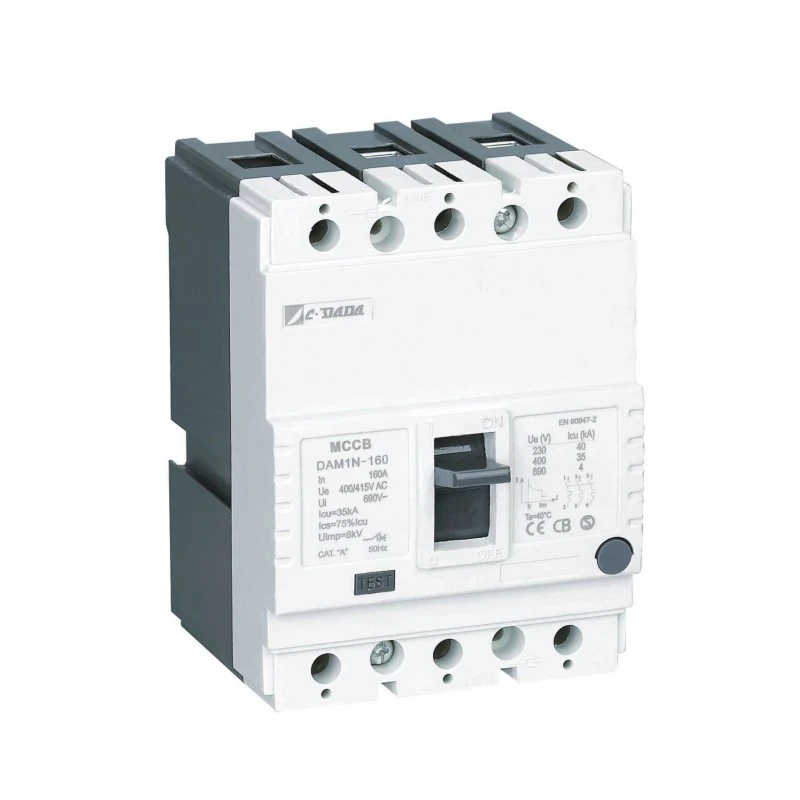

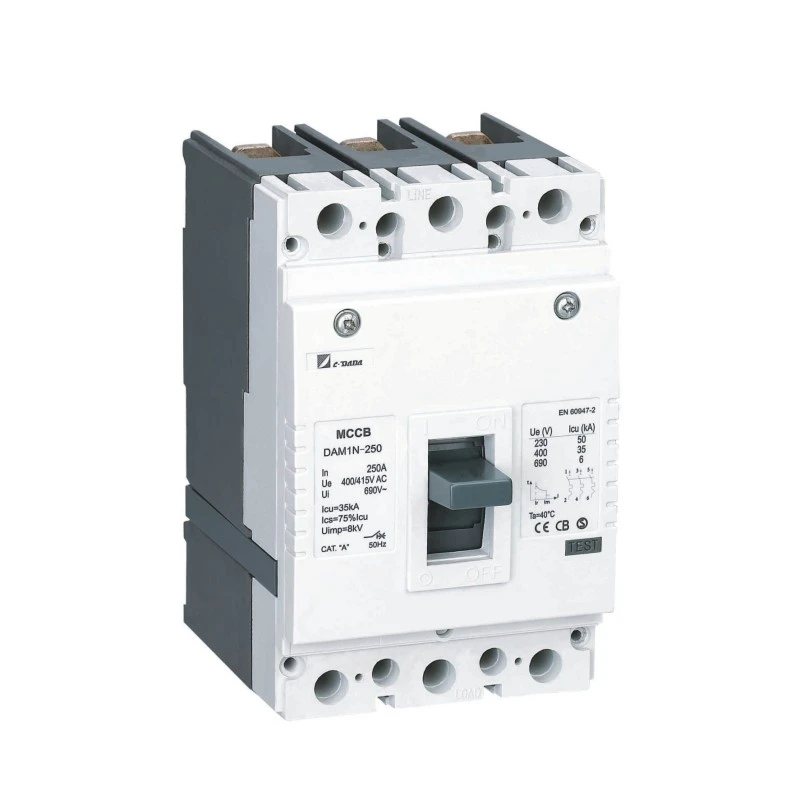

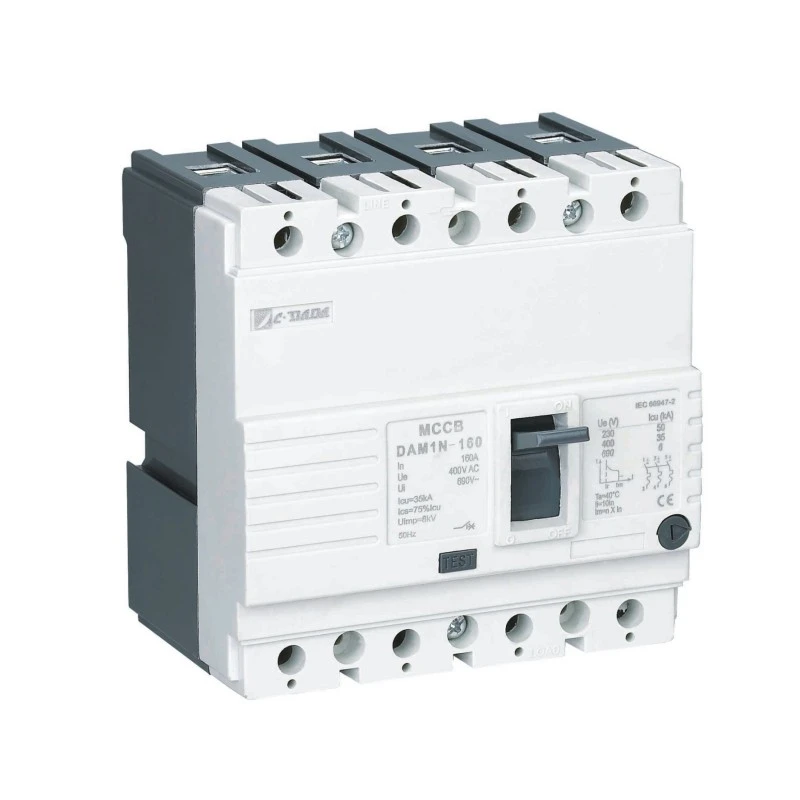

Pôles : 3P / 4P

Tension nominale (Ue) : 400 V/415 V CA

Courant nominal (In) : 16A – 1600A

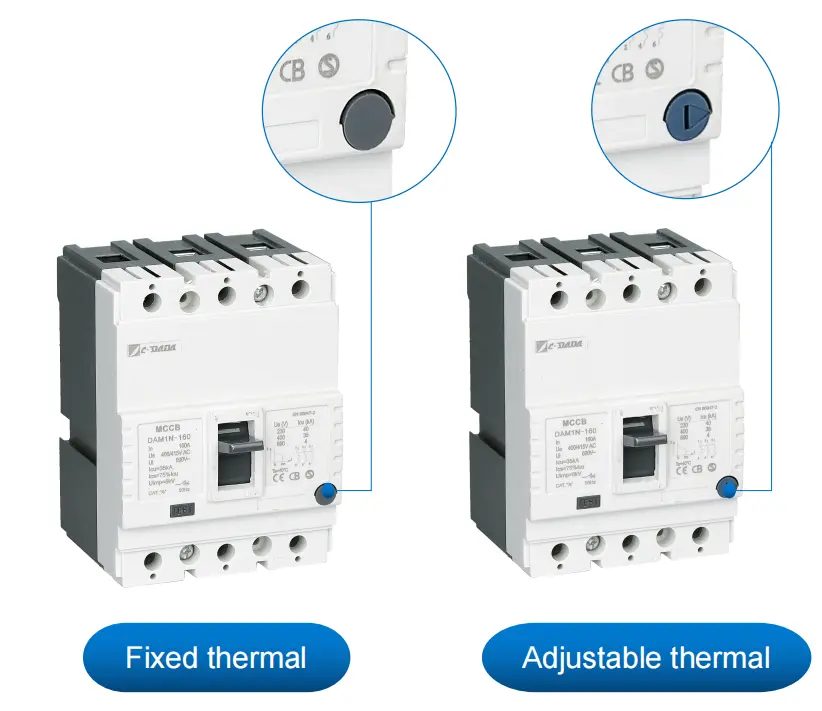

Réglage thermique réglable : 70 % - 100 % In

Certifications : ASTA, KEMA, CE, CB, SEMKO, RoHS

Tailles de cadre : 6 tailles de cadre

Caractéristiques supplémentaires : bouton-poussoir, contacts principaux et d'arc séparés

Principe de fonctionnement et mécanisme de protection

★ Protection thermique (surcharge)

L'élément thermique de la série DAM1 utilise une bande bimétallique qui se plie lorsqu'elle est chauffée par une surintensité soutenue (> courant nominal). En ajustant le réglage thermique entre 70 % et 100 % de In, les utilisateurs peuvent adapter le temps de réponse du disjoncteur pour éviter les déclenchements intempestifs tout en assurant une protection efficace.

★ Bouton Push-to-Trip

À des fins de test, le bouton push-to-trip permet le déclenchement manuel du disjoncteur, vérifiant ainsi son intégrité opérationnelle sans avoir besoin de provoquer une condition de défaut réelle.

★ Contacts principaux et d'arc séparés

Pour améliorer la durabilité et les performances, la série DAM1 est dotée de contacts principaux et d'arc séparés. Cette conception garantit que les contacts principaux sont protégés lors d'événements à courant élevé, prolongeant ainsi la durée de vie du disjoncteur.

Scénarios d'application

Le disjoncteur à boîtier moulé (MCCB) thermique réglable DAM1 est idéal pour une large gamme d'applications où un contrôle précis de la protection contre les surcharges est essentiel. Ceux-ci incluent :

★ Installations industrielles : assurer un fonctionnement stable dans les aciéries, les usines chimiques et les plates-formes pétrolières.

★ Bâtiments commerciaux : protection des systèmes électriques dans les centres commerciaux, les immeubles de bureaux et les hôtels.

★ Utilitaires : distribution fiable dans les sous-stations et les réseaux électriques.

★ Centres de données : maintien de la disponibilité des infrastructures informatiques critiques.

Pourquoi choisir CDADA ?

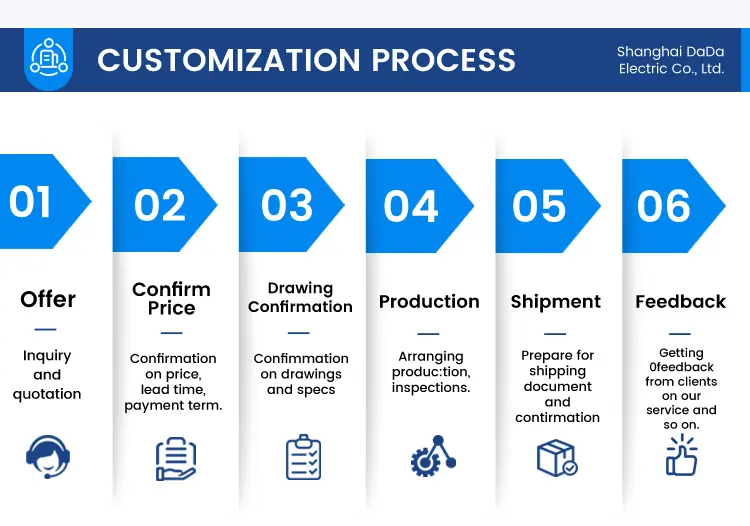

1. Nous avons une équipe de R&D professionnelle et avons un processus de développement standard. Peut fournir un excellent service personnalisé.

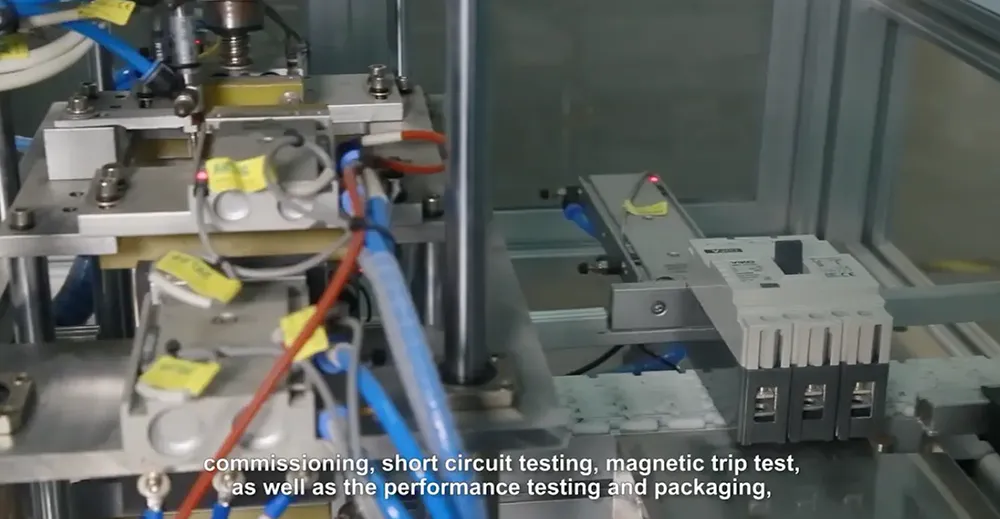

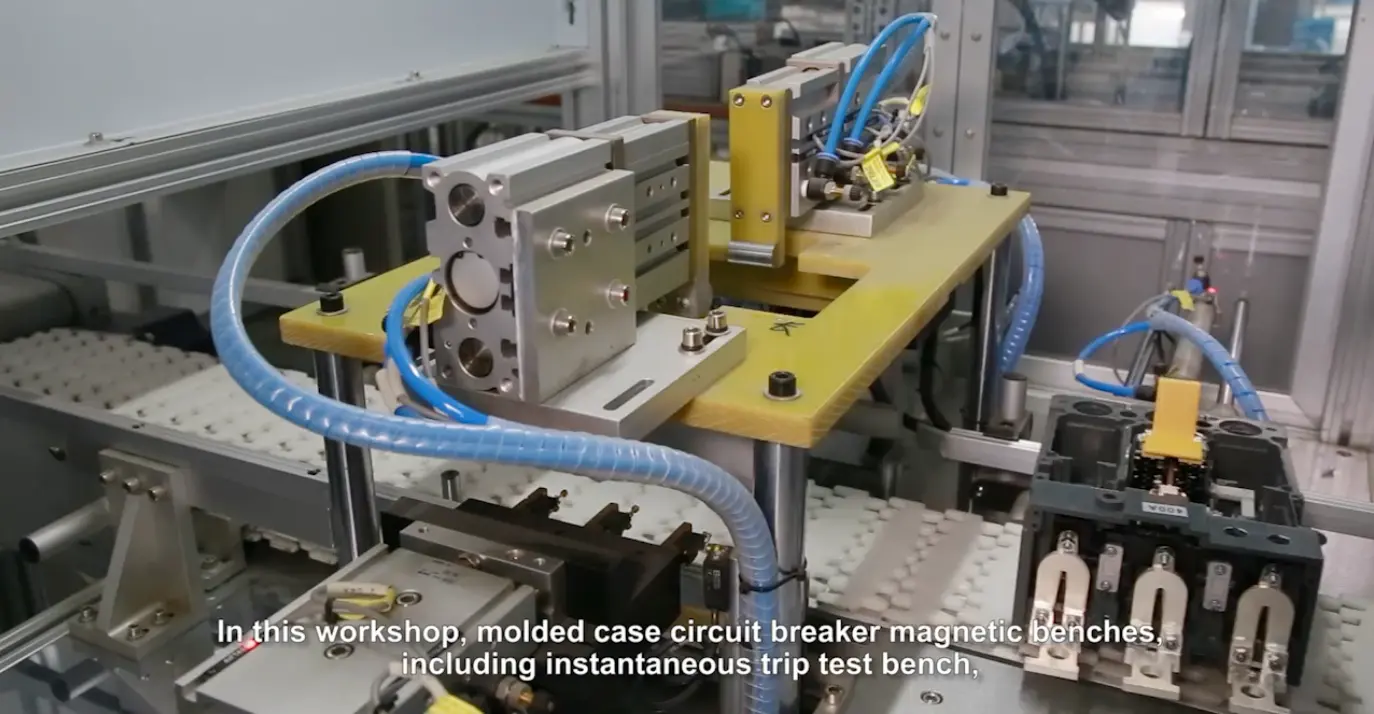

2. Nous produisons des disjoncteurs par ligne de production automatique. Nous disposons désormais de 6 lignes de production automatiques. Et la capacité quotidienne est supérieure à 1000 pièces.

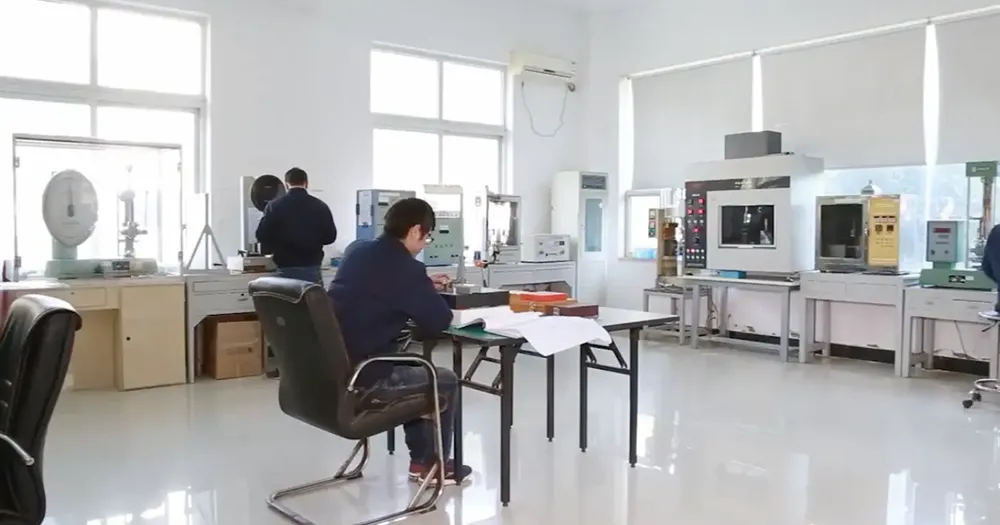

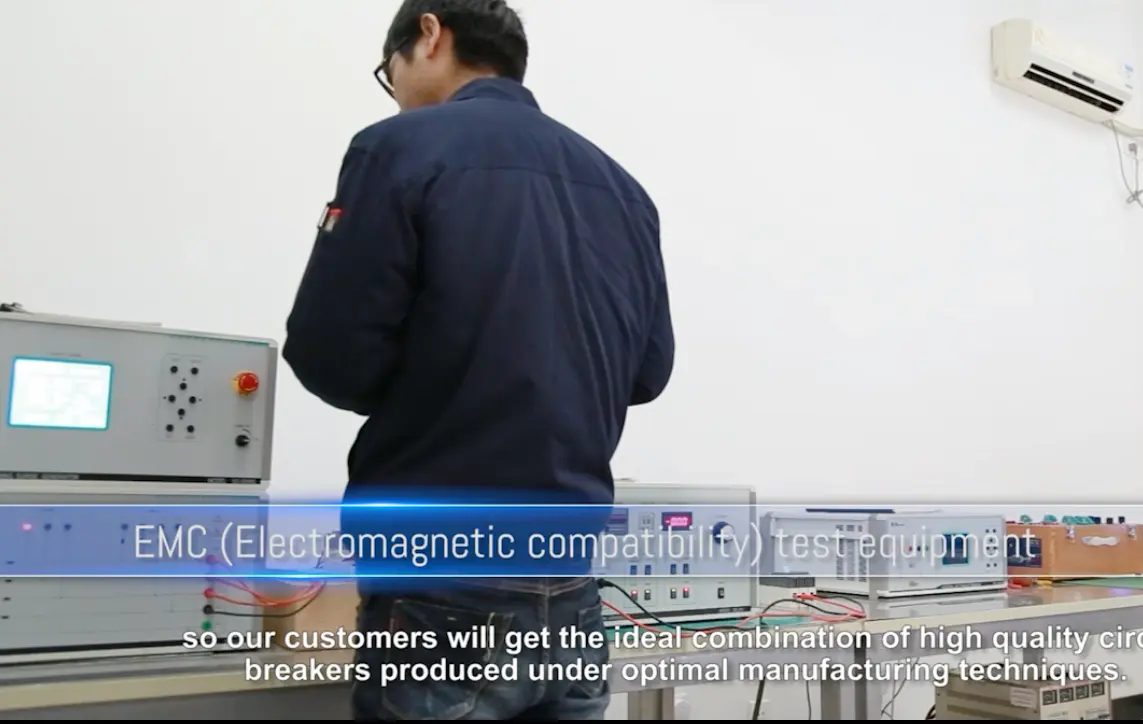

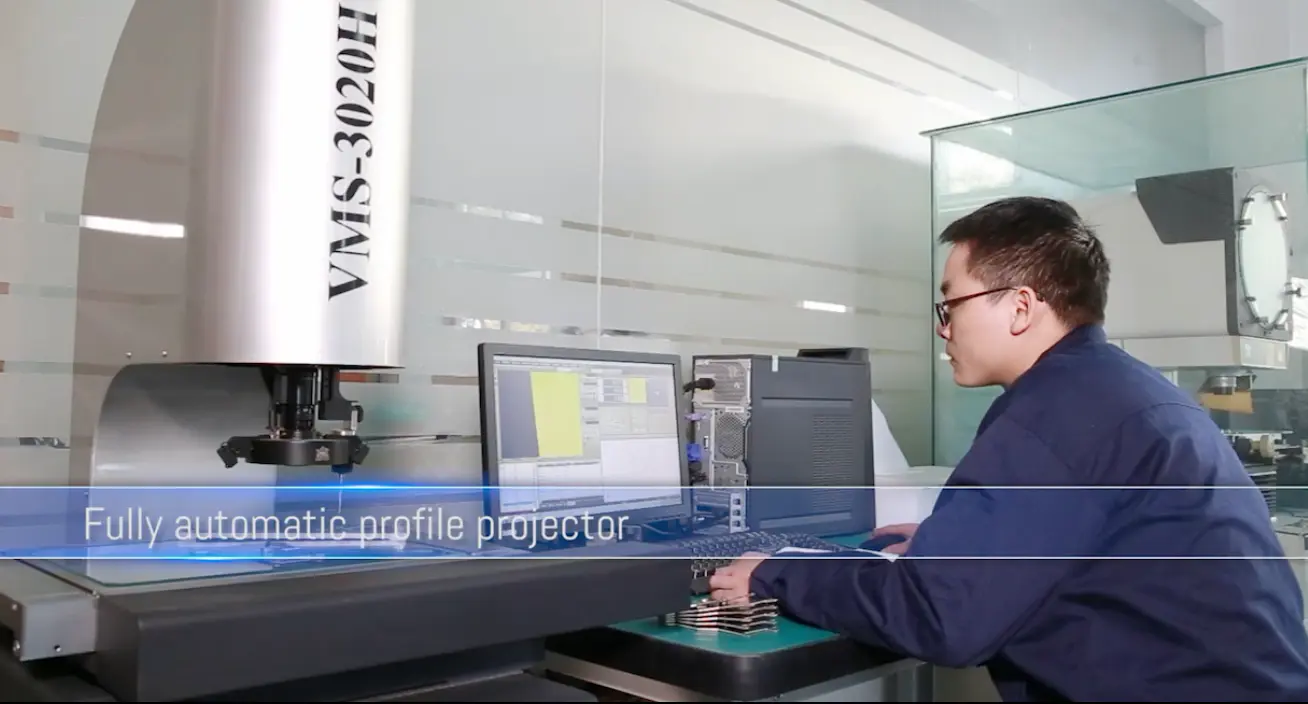

3. Nous avons un laboratoire entièrement fonctionnel, notre laboratoire peut être témoin d'un laboratoire, nous pouvons effectuer la charge thermique, la limite magnétique et de déclenchement, la durée de vie du mécanisme, la CEM dans notre laboratoire.

4. Ayant obtenu CB, CE, SEMKO, KEMA, ASTA, ROHS, SASO, CCC global

FAQ

Q1 : Quelle est la plage de réglage thermique réglable pour le MCCB DAM1 ?

A1 : Le réglage thermique de la série DAM1 peut être ajusté entre 70 % et 100 % de In, permettant un contrôle précis de la protection contre les surcharges.

Q2 : Le disjoncteur à boîtier moulé à réglage thermique DAM1 peut-il être utilisé dans des configurations à 3 et 4 pôles ?

A2 : Oui, la série DAM1 est disponible en configurations 3P et 4P, ce qui la rend adaptée à diverses applications.

Q3 : Le MCCB DAM1 est-il doté de fonctionnalités supplémentaires pour les tests ou la maintenance ?

A3 : Oui, la série DAM1 comprend un bouton-poussoir pour tester et vérifier facilement la fonctionnalité du disjoncteur sans induire de condition de défaut.

Q4 : Comment le MCCB DAM1 gère-t-il les courts-circuits ?

A4 : La série DAM1 comprend un mécanisme de déclenchement magnétique qui offre une protection instantanée contre les courts-circuits, garantissant une déconnexion rapide des courants de défaut.

Q5 : Existe-t-il des accessoires disponibles pour le MCCB DAM1 ?

A5 : Oui, une large gamme d'accessoires est disponible, notamment des contacts d'alarme, des contacts auxiliaires, des déclencheurs à sous-tension et des mécanismes de commande électriques, améliorant la flexibilité et la fonctionnalité du disjoncteur.
