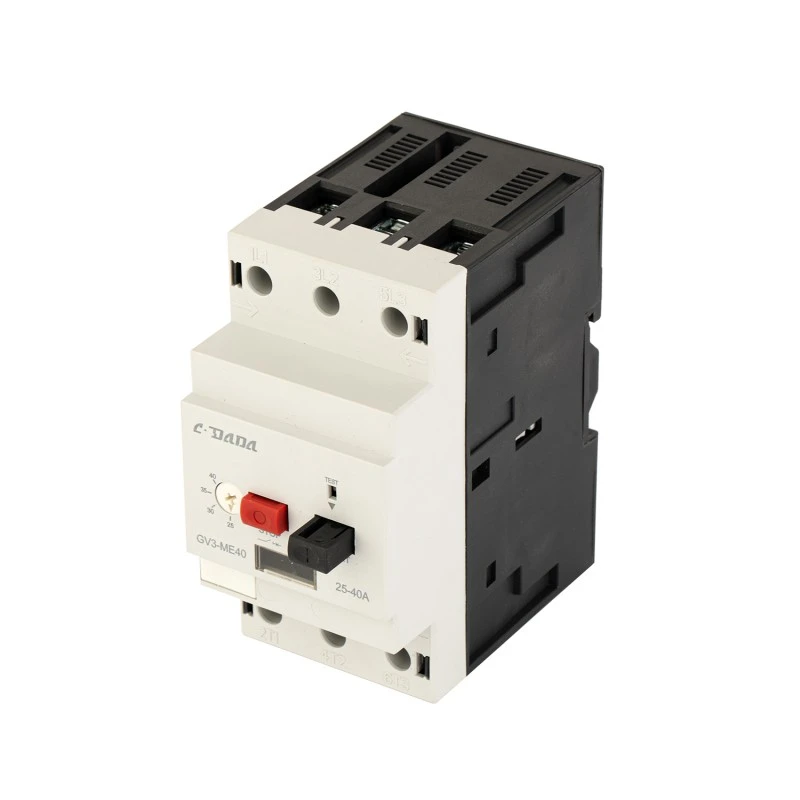

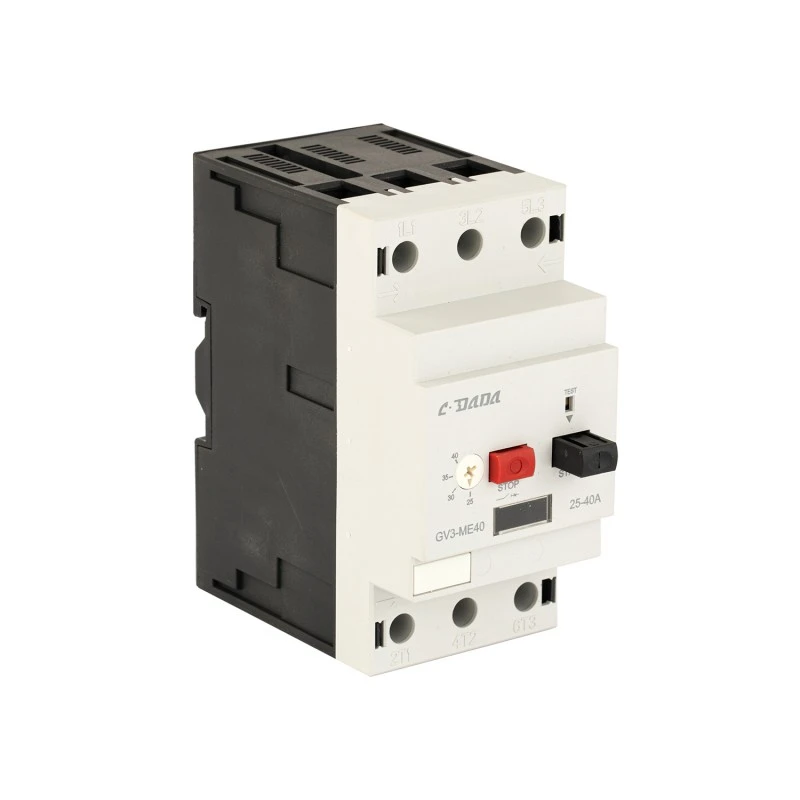

Disjoncteur de protection moteur GV3 80A

Assurez une protection fiable du moteur avec le disjoncteur de protection moteur CDADA GV3 80 A, qui fait partie de la série avancée GV2 GV3 conçue par Shanghai DADA Electric CO., LTD. Conçu sur une plate-forme technologique de nouvelle génération utilisant des équipements de production et de test entièrement automatisés, ce disjoncteur de protection moteur (MPCB) offre une protection complète pour les moteurs dans des environnements industriels exigeants.

Avec une plage de courant de réglage de 25 A à 80 A, il offre une protection contre les surcharges thermiques, une protection contre les courts-circuits, une détection de perte de phase et une fonction d'isolation, le tout intégré dans un seul appareil robuste. Certifié conforme aux normes CE, doté d'une tension d'isolation nominale de 690 V et capable d'effectuer 110 000 opérations mécaniques et électriques, le GV3 MPCB est parfait pour les applications telles que les pompes, les ventilateurs, les compresseurs, les convoyeurs et les systèmes CVC. Sa compensation de température garantit des performances constantes dans diverses conditions ambiantes, tandis que les accessoires en option tels que les contacts auxiliaires, le déclencheur à sous-tension et le déclencheur shunt améliorent la fonctionnalité et la sécurité.

Spécifications clés

Série de modèles : GV3 MPCB 80A

Marque: CDADA | Fabricant : Shanghai DADA Electric CO., LTD

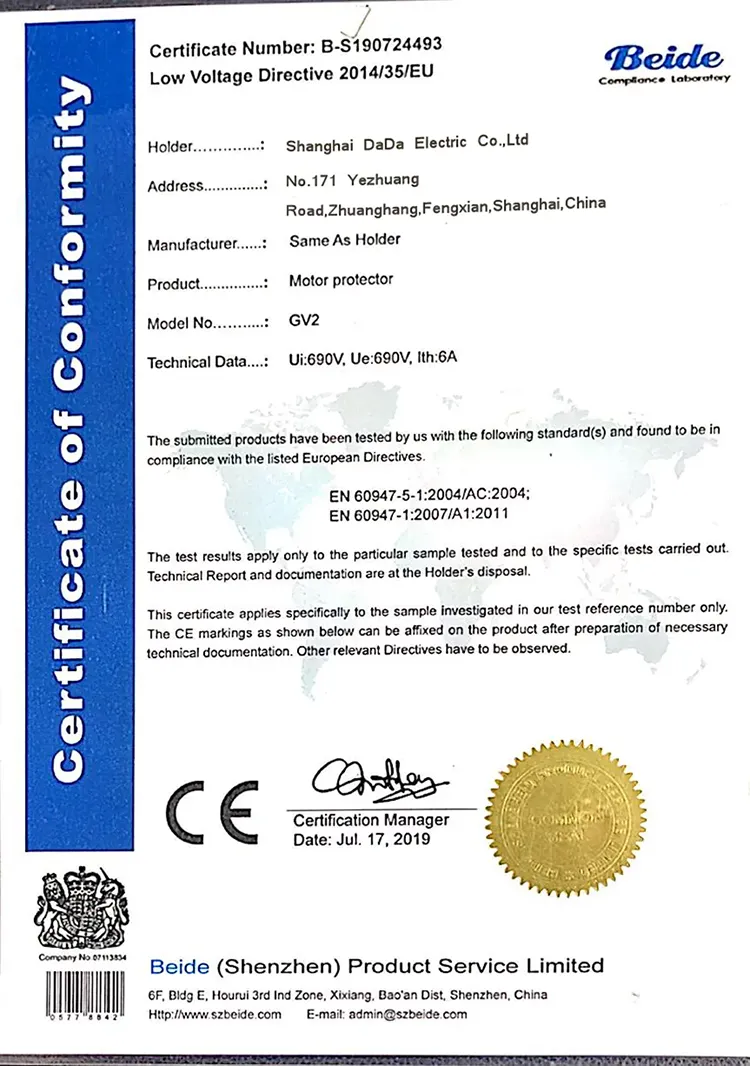

Certification : CE

Plage de courant de réglage : 25 A - 80 A (réglable via la molette)

Valeur nominale du cadre : 80 A

Tension de fonctionnement nominale : 690 V CA

Tension d'isolation nominale (Ui) : 690 V

Tension de tenue aux impulsions (Uimp) : 6 000 V

Fréquence de fonctionnement : 50/60 Hz

Classe de déclenchement : 10 A (standard pour les moteurs à usage général)

Fonctions de protection :

★ Protection contre les surcharges thermiques

★ Protection contre les courts-circuits

★ Protection contre la perte de phase

★ Fonction d'isolation (rupture visible)

★ Compensation de température intégrée

Durée de vie mécanique : 110 000 opérations

Durée de vie électrique (AC-3, 400 V) : 110 000 opérations

Couple de serrage : 1,7 N·m

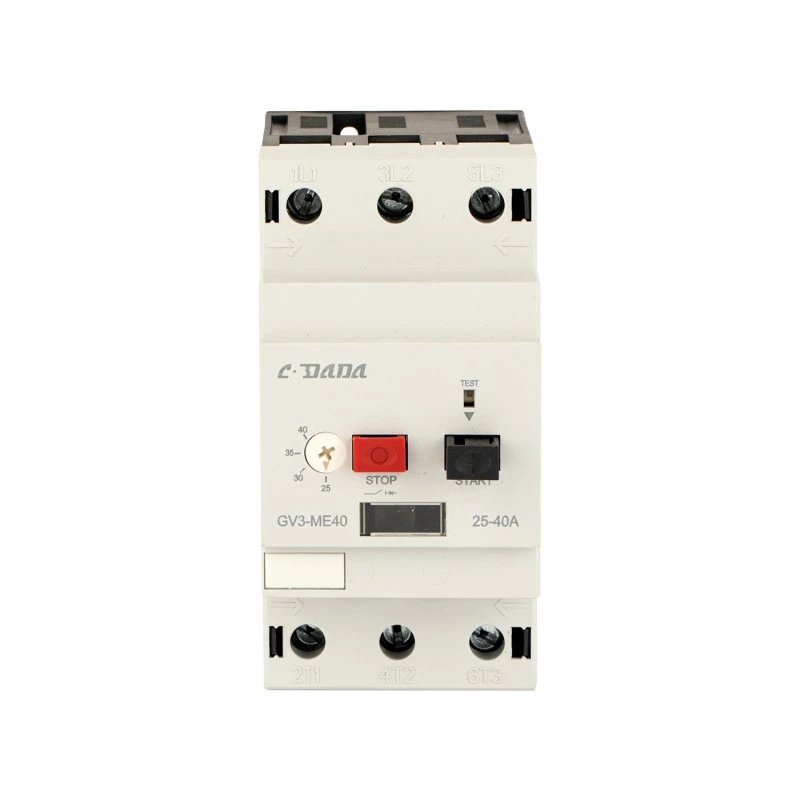

Type de fonctionnement : Bouton-poussoir ON/OFF avec indicateur de déclenchement clair

Montage : rail DIN 35 mm

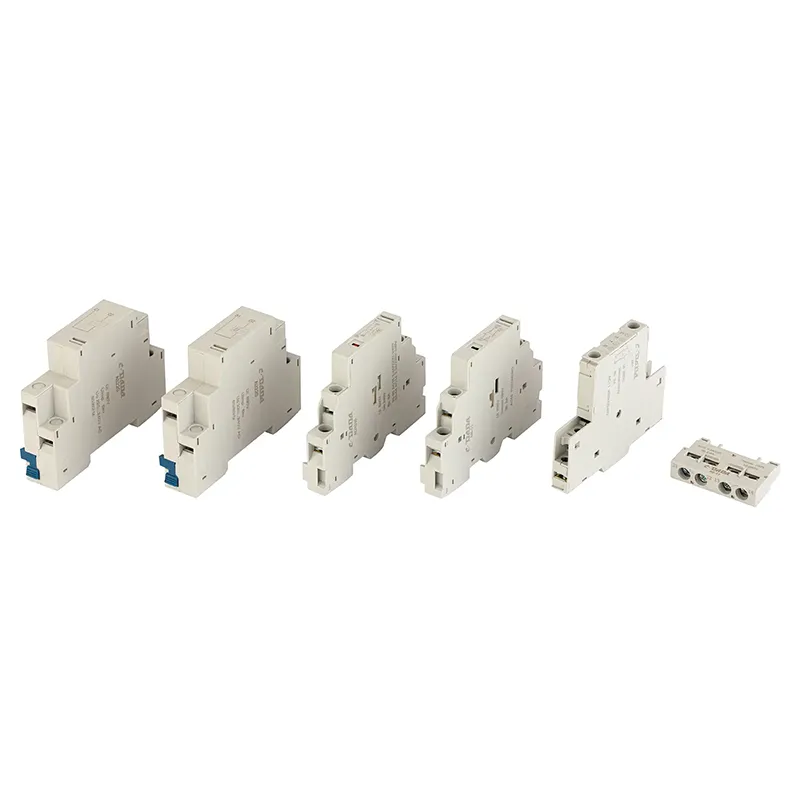

Accessoires:

Contact auxiliaire avant AE

Contact auxiliaire côté AN

Déclencheur à sous-tension AU

Déclencheur shunt AS

Dimension du contour

Pourquoi choisir le disjoncteur de protection moteur CDADA GV3 80A ?

★ Protection complète

Combine un disjoncteur + un relais de surcharge thermique + un isolateur en un seul appareil : réduit l'espace du panneau et la complexité du câblage.

★ Haute durabilité et fiabilité

110 000 cycles mécaniques/électriques garantissent des performances durables, même dans des conditions difficiles.

★ Compensation de température

La compensation thermique intégrée garantit un déclenchement précis quelles que soient les variations de température ambiante.

★ Conception peu encombrante

La conception compacte montée sur rail DIN le rend idéal pour les panneaux de commande industriels et les machines OEM où l'espace est limité.

★ Écosystème d'accessoires complet

Prend en charge AE (auxiliaire avant), AN (auxiliaire latéral), AU (déclencheur de sous-tension), AS (déclencheur shunt) — permettant la signalisation à distance, l'arrêt automatique ou l'intégration d'un API.

★ Conformité mondiale

Certifié CE avec une tension nominale de 690 V, adapté aux marchés internationaux, notamment l'Europe, l'Asie, l'Afrique et l'Amérique latine.

★ nos usines ont passé avec succès les audits effectués par des agences tierces renommées comme SGS/Intertek/TUV/KEMA. Des rapports d'audit sont disponibles pour les partenaires potentiels qualifiés.

Applications typiques

Moteurs industriels : pompes, ventilateurs, compresseurs, convoyeurs

Systèmes CVC : grands refroidisseurs, unités de ventilation

Machines OEM : machines d'emballage, équipements de transformation des aliments

Automatisation du bâtiment : auxiliaires d'ascenseur, grandes commandes de ventilation

Projets de rénovation : remplacement des fusibles + relais thermiques avec MPCB intégré

Foire aux questions

Q1 : Quelle est la différence entre les disjoncteurs de protection moteur GV2 et GV3 80 A ?

A1 : La série GV3 est conçue pour des courants nominaux plus élevés (jusqu'à 80 A), tandis que la série GV2 couvre des courants plus faibles (jusqu'à 32 A). Le GV3 convient aux moteurs plus gros et aux charges plus lourdes.

Q2 : Puis-je utiliser le GV3 MPCB pour les moteurs monophasés ?

A2 : Oui, mais il est principalement conçu pour les moteurs triphasés. Pour les applications monophasées, pensez à la série GV2 qui est plus adaptée aux petits moteurs.

Q3 : Le GV3 MPCB a-t-il une compensation de température intégrée ?

A3 : Oui ! Le mécanisme de surcharge thermique comprend une compensation de température, garantissant des performances de déclenchement constantes sur une large plage de températures ambiantes, des chambres froides aux usines chaudes.

Q4 : Combien d'opérations le GV3 peut-il gérer avant de devoir être remplacé ?

A4 : La durée de vie mécanique est estimée à 110 000 opérations, et la durée de vie électrique (AC-3, 400 V) est également de 110 000 opérations, ce qui la rend très durable pour une utilisation continue dans les environnements industriels.

Q5 : Pourquoi choisir CDADA GV3 plutôt que d’autres marques ?

A5 : CDADA propose :

● Automatisation avancée de la production → haute qualité et cohérence

● Certification CE robuste avec rapports de tests détaillés

● Large gamme d'accessoires (AE/AN/AU/AS) pour des fonctionnalités améliorées

● Prix compétitifs sans compromis sur la qualité

● Livraison rapide et support technique pour les OEM et les distributeurs
