Fabricant de disjoncteur de protection de moteur durable

CDADAest un fabricant professionnel de disjoncteurs de protection moteur, bénéficiant d'une installation de production de 52 400 m² et de lignes de production complètes. Forts de 20 ans d’expérience dans la fabrication et la vente de ces produits, nous proposons des solutions avancées et durables qui peuvent être personnalisées pour répondre à des exigences opérationnelles spécifiques.

Qu'est-ce qu'un disjoncteur de protection moteur ?

A Disjoncteur de protection moteur (MPCB), également connu sous le nom dedisjoncteur moteur oudémarreur moteur manuel, est un spécialistedispositif de protection électromécaniqueconçu spécifiquement pour protéger les moteurs électriques contre les défauts de fonctionnement. Contrairement aux MCCB à usage général, les MPCB intègrentprotection contre les surcharges, protection contre les courts-circuits et commutation manuelle dans une seule unité compacte, optimisée pour les exigences uniques des conditions de démarrage et de fonctionnement du moteur.

Opérant sousCEI 60947-4-1 (contacteurs et démarreurs-moteurs) etCEI 60947-2 (disjoncteurs), les MPCB gèrent les courants nominaux de0,63A à 100A (s'étendant jusqu'à150A dans les gammes spécialisées), avec des réglages thermiques réglables pour correspondre aux courants spécifiques à pleine charge du moteur. Ils sont conçus pour résister au moteurcourants d'appel (généralement 6 à 8 × courant à pleine charge au démarrage) sans déclenchement intempestif, tout en offrant une protection précise contre les surcharges prolongées et les pannes de phase.

L'avantage déterminant des MPCB réside dans leurcaractéristiques de déclenchement optimisées par le moteur—éléments thermiques calibrés pour les courbes de chauffage du moteur et les déclenchements magnétiques réglés bien au-dessus du courant de démarrage mais en dessous des niveaux de défauts dommageables. Cela élimine le besoin de contacteurs et de relais de surcharge séparés dans de nombreuses applications, réduisant ainsi l'espace sur le panneau et la complexité de l'installation.

Catégories et configurations de produits MPCB

Classification	Taper	Plage actuelle	Caractéristiques clés
Taille du cadre	Compacte (série NS2-25)	0,63A – 25A	Montage sur rail DIN, 100 kA Icu à 400 V, bornes à vis/ressort
	Standard (série NS2-32)	0,1A – 32A	Portée étendue, déclenchement magnéto-thermique, protection contre les défauts de phase
	Alimentation (série NS2-80/100)	10A – 100A	Capacité thermique supérieure, 15-50 kA Icu, montage sur panneau
Technologie de voyage	Thermique-Magnétique	0,63A – 100A	Surcharge bimétallique + court-circuit solénoïde, Ir réglable
Technologie de voyage	Électronique	25A – 150A	Basé sur un microprocesseur, déséquilibre de phase, défaut à la terre, communication

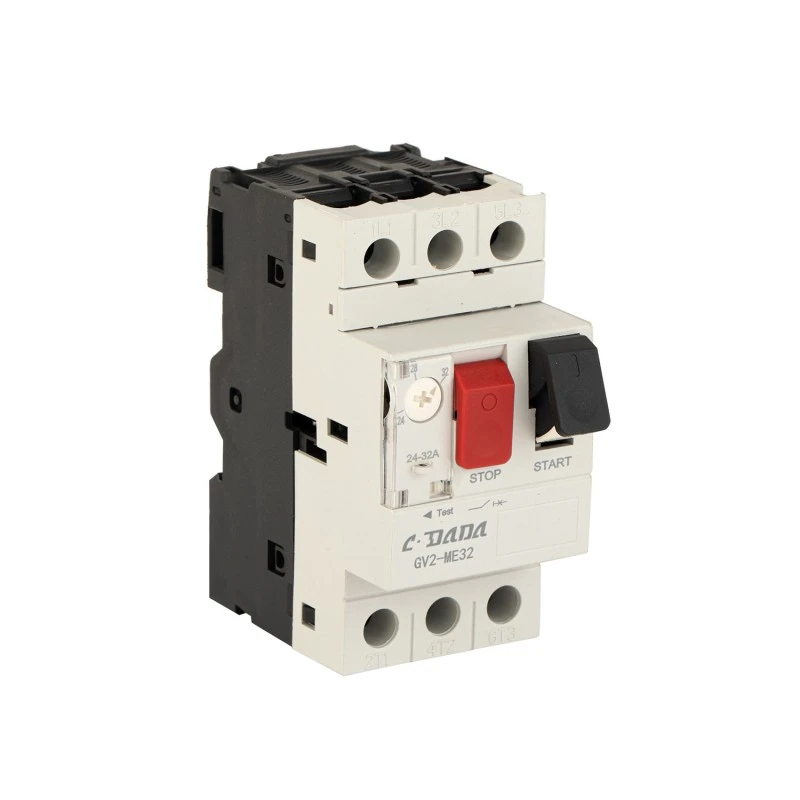

Type de contrôle	Bouton poussoir	0,63A – 32A	Bouton rouge OFF, commande directe du moteur, commande locale
	Poignée rotative	10A – 100A	Verrouillable en position OFF, fixation par cadenas (3 verrous)
	Prêt pour la télécommande	25A – 100A	Compatibilité déclencheur shunt/déclencheur à minimum de tension
Catégorie d'utilisation	AC-3	Toutes les notes	Démarrage/arrêt du moteur à cage d'écureuil pendant le fonctionnement
Catégorie d'utilisation	AC-4	0,63A – 32A	Démarrage, branchement, avance du moteur à cage d'écureuil (10×In)
Configuration des poteaux	3 pôles	0,63A – 100A	Protection moteur triphasé standard
Configuration des poteaux	4 pôles	0,63A – 32A	Commutation moteur triphasé + neutre ou bi-vitesse

Exemples de plage de réglage actuelle :

NS2-25E :0,63-1A, déclenchement instantané 13A (13×In)

NS2-25F :1-1,6A, déclenchement instantané 22,5A (14×In)

NS2-25G:1,6-2,5A, déclenchement instantané 33,5A (13,4×In)

NS2-25H :2,5-4A, déclenchement instantané 51A (12,75×In)

NS2-25J :6-10A, déclenchement instantané 138A (13,8×In)

NS2-25L :13-18A, déclenchement instantané 223A (12,4×In)

NS2-80B :40-63A, déclenchement instantané 756A (12×In)

Fonctions de base et capacités de protection

Fonctions de protection du moteur intégrées

Fonction	Principe de détection	Paramètres techniques
Protection contre les surcharges (thermique)	Dilatation thermique des bandes bimétalliques	Réglable 0,63-100A, classe de déclenchement 10A (2-10s à 6×In), compensation ambiante -20°C à +60°C
Protection contre les courts-circuits (magnétique)	Plongeur solénoïde électromagnétique	Fixe 12-14×In (moteur optimisé), fonctionnement <20 ms, pouvoir de coupure de 100 kA
Protection contre les pannes de phase	Chauffage différentiel des bimétaux	Déclenchement en 10 s à 0,9 × In avec ouverture monophasée, évite les dommages monophasés
Protection contre le déséquilibre de phase	Différentiel thermique entre phases	Déclenchement lorsque déséquilibre de courant > 30 % pendant > 2 minutes
Protection du rotor bloqué	Courant élevé soutenu (> 6 × In pendant > 2 s)	Intégré à la courbe thermique, évite les dommages au rotor/stator
Commutation manuelle	Bouton bascule/poussoir mécanique	100 000 opérations électriques, commande moteur ON-OFF, fonction d'isolation

Caractéristiques et coordination du voyage

Les MPCB présentent des courbes thermiques à temps inverse spécifiquement adaptées aux caractéristiques de chauffage du moteur :

Temps de déclenchement thermique (classe typique 10A) :

1,05×Ir: Pas de déplacement (2h)

1,2×Ir: Trajet 10-20 minutes

1,5×Ir: Trajet 2-4 minutes

6×Ir: Déclenchement 2-10 secondes (tenue du courant de démarrage)

12-14×Ir: Déclenchement magnétique instantané (<20ms)

Paramètres de déclenchement magnétique :

Régler 20 à 30 % au-dessus du courant à rotor bloqué du moteur

Empêche les déclenchements intempestifs lors du démarrage (6-8×FLC pendant 1-3 secondes)

Assure une élimination rapide des défauts de court-circuit

Environnements d'application et cas d'utilisation

Secteur industriel	Application spécifique	Spécifications typiques
Automatisation industrielle	Systèmes de convoyage, pompes, compresseurs, ventilateurs	4A-25A, AC-3, 100kA Icu, commande par bouton-poussoir, rail DIN
Systèmes CVC	Refroidisseurs, centrales de traitement d'air, tours de refroidissement	10A-32A, compensation ambiante, fréquence de démarrage élevée
Eau et eaux usées	Pompes submersibles, stations de surpression, irrigation	6A-40A, protection contre la marche à sec (intégration du pressostat), boîtiers IP65
Machines-outils	Tours, fraiseuses, meuleuses	1,6 A-10 A, tenue élevée aux appels, démarrages fréquents (AC-4)
Manutention des matériaux	Grues, palans, convoyeurs, ascenseurs	10A-63A, poignée rotative, arrêt verrouillable, verrouillage mécanique
Nourriture et boissons	Mélangeurs, broyeurs, machines d'emballage	2,5A-16A, accessoires en acier inoxydable, service de lavage
Énergie renouvelable	Moteurs de suivi solaire, auxiliaires d'éoliennes	1A-10A, plage de température étendue (-25°C à +70°C)
Pétrole et gaz	Auxiliaires de foreuse, vérins à pompe	25A-100A, tropicalisé (T2), résistant à la corrosion, haute résistance aux chocs

Processus de fabrication et flux de travail de production

Séquence de fabrication de précision

Matière première IQC → Production d'éléments bimétalliques → Enroulement de bobine électromagnétique → Fabrication du système de contact → Assemblage de la goulotte à arc → Intégration du mécanisme → Étalonnage et tests → Assemblage final → Vérification de la qualité → Emballage

Étapes critiques de fabrication

Scène	Détails du processus	Points de contrôle qualité
Production d'éléments bimétalliques	Laminage composite Inconel/acier passivé, traitement thermique pour les caractéristiques de déflexion, emboutissage en forme, marquage d'étalonnage	Taux de déflexion 0,15-0,25 mm/°C, température de déclenchement ±3 % de tolérance, test de stabilité 1000h à 200°C
Fabrication de bobines électromagnétiques	Enroulement de fil de cuivre (0,3-0,8 mm), imprégnation de vernis sous vide, assemblage de noyau magnétique	Résistance CC ±5 %, rigidité diélectrique 2 kV/1 min, test de tension d'activation/décrochage
Étalonnage du déclenchement thermique	Station d'étalonnage automatisée avec injection de courant de précision, chambre de température (-20°C à +60°C)	Temps de déclenchement à 1,05×Ir, 1,25×Ir, 6×Ir enregistré, tolérance ±10 %, marquage permanent
Réglage du déclenchement magnétique	Réglage de l'entrefer du solénoïde, calibrage de la précharge du ressort, scellé après réglage	Déclenchement instantané à 12-14×Ir ±10 %, fonctionnement <20 ms, fermeture inviolable
Assemblage du système de contact	Contacts en alliage d'argent (AgNi ou AgCdO) brasés sur des supports en cuivre, géométrie d'action d'essuyage	Résistance de contact <1 mΩ, dureté HV 100-150, force de brasage >50MPa
Intégration de la goulotte d'arc	Plaques de séparation en céramique (6-12 plaques), alignement des canaux d'arc, ensemble chambre de déionisation	Rigidité diélectrique >2,5 kV, extinction de l'arc <10 ms à 400 V, dimensionnelle ±0,1 mm
Assemblée finale du mécanisme	Mécanisme à bouton-poussoir/à bascule, commande sans déclenchement, ressorts de pression de contact, tringlerie de poignée	Endurance mécanique 100 000 opérations, pression de contact 5-10N, temps de rebond <3 ms
Tests complets	Test d'injection primaire (0,5-1 000 A), vérification de la courbe temps-courant, simulation de défaillance de phase	Tests 100 % automatisés, enregistrement des données, traçabilité des codes QR

Matières premières primaires et spécifications des composants

Composant	Spécification matérielle	Normes des fournisseurs	Propriétés clés
Bande bimétallique	Inconel 718/acier composite passivé (ASTM TM2) ou laiton/acier	ASTM B388, CEI 60404	Taux de déflexion 0,2 mm/°C, stabilité ±3 % sur 20 ans, résistance au fluage
Bobine électromagnétique	Fil de cuivre émaillé Classe F (155°C) ou Classe H (180°C)	CEI 60317, NEMA MW 35	Tension de claquage >2kV, soudabilité 390°C/2s, flexibilité
Noyau magnétique	Laminages d'acier au silicium (0,35-0,5 mm) ou fer massif	CEI 60404-8, JIS C 2552	Haute perméabilité, faible rémanence, caractéristiques de ramassage constantes
Contacts principaux	Cuivre électrolytique (Cu-ETP) + pointes AgNi 90/10 ou AgCdO	ASTM B152, CEI 60368	Conductivité ≥100 % IACS, résistance à l'érosion à l'arc, anti-soudure
Contacter Ressorts	Cuivre au béryllium (CuBe2) ou acier inoxydable 301	ASTM B196	Durée de vie en fatigue > 100 000 cycles, pression constante 5-10 N
Plaques de goulotte d'arc	Céramique stéatite ou alumine (Al₂O₃ 95%)	CEI 60672	Résistance thermique >1000°C, rigidité diélectrique >15kV/mm
Coureurs d'arc	Cuivre-tungstène (CuW) ou acier cuivré	ASTM B702	Résistance à l'érosion de l'arc, déviation de l'arc magnétique
Boîtier moulé	Plastique thermodurcissable BMC (DMC-2) ou PA66 GF30	CEI 60664-1, UL 94 V-0	Indice de suivi >600V, résistance thermique 180°C, impact >7 kJ/m²
Mécanisme de fonctionnement	Acier zingué ou inox 304	OIN 898-1, ASTM A240	Résistance à la traction > 400 MPa, résistance à la corrosion, résistant à l'usure
Terminaux	Laiton C36000 ou cuivre C11000 avec étamage (5-8μm)	ASTMB16/B187	Densité de courant 1,0-1,5 A/mm², tenue au couple 1,5-3,0Nm

Conformité aux normes et protocoles de test

Cadre de normes internationales

Standard	Portée	Cotes applicables
CEI 60947-2	Appareillage basse tension - Disjoncteurs	Protection contre les courts-circuits, pouvoir de coupure, isolation
CEI 60947-4-1	Contacteurs et démarreurs de moteurs - Contacteurs électromécaniques et démarreurs de moteurs	Démarrage du moteur, protection contre les surcharges, coordination avec les contacteurs
EN 60947-2 / EN 60947-4-1	Versions européennes harmonisées	Marquage CE, conformité au marché européen
GB/T 14048.2/GB/T 14048.4	Normes nationales chinoises	Certification CCC, marché chinois

Tests de type obligatoires (IEC 60947-4-1 et IEC 60947-2)

Catégorie de test	Test spécifique	Critères d'acceptation
Augmentation de la température	Courant continu à Ir nominal	Bornes ≤80K (argent), ≤65K (nu), bimétallique ≤85K
Propriétés diélectriques	Tenue à fréquence industrielle (2kV-2,5kV/1min), impulsion (6kV-8kV)	Pas de panne, pas de flashover
Protection contre les surcharges	1,05×Ir (pas de déclenchement 2h), 1,25×Ir (déclenchement ≤2h), 1,5×Ir (déclenchement <4min)	Temps de déclenchement conventionnels par classe de déclenchement
Coupure de court-circuit	Icu (ultime), Ics (service) à la tension nominale	100 kA à 400 V (compact), 15 à 50 kA à 400 V (plage de puissance)
Coordination	Type 1 ou Type 2 avec SCPD	Type 2 : aucun dommage, réintervention immédiate
Sensibilité aux défaillances de phase	Fonctionnement monophasé à 0,9×Ir	Déclenchement en 10 s, empêche le moteur monophasé
Endurance mécanique	100 000 opérations à vide	<5 % de dérive des paramètres, aucune défaillance mécanique
Endurance électrique	100 000 opérations AC-3 (0,63-32A)	Usure des contacts <50%, caractéristiques de déclenchement maintenues
Environnemental	Chaleur humide (IEC 60068-2-30), chaleur froide et sèche	Fonctionnel après conditionnement, pas de corrosion
CEM	Immunité aux interférences rayonnées/conduites (types électroniques)	Aucun déclenchement intempestif, EN 60947-4-1 Annexe L

Normes de contrôle de qualité et d'inspection en usine

CQ des matériaux entrants (IQC)

Matériel	Articles d'inspection	Plan d'échantillonnage	Équipement
Bandes bimétalliques	Taux de flèche, résistance, stabilité, tolérance dimensionnelle	Par lot, tests sur échantillons	Four thermique, jauge de déflexion, pont de résistance
Fil émaillé	Diamètre, épaisseur d'isolation, tension de claquage, flexibilité	NQA 0,65	Micromètre, testeur diélectrique, testeur d'allongement
Conseils de contact en argent	Pureté, densité, dureté, compatibilité des alliages de brasage	Par lot	Spectromètre, testeur de dureté, microscope métallurgique
Composés plastiques	Teneur en verre, viscosité, caractéristiques de durcissement, inflammabilité	Par lot	Indexeur de flux de fusion, DSC, appareil de test UL 94
Composants en acier	Dureté, résistance à la traction, tolérance dimensionnelle	NQA 1.0	Testeur de dureté Rockwell, machine de traction, MMT

Contrôle qualité en cours de processus (IPQC)

Gare	Paramètres de contrôle	Fréquence	Méthode
Calibrage bimétallique	Température de déclenchement, déviation à température de référence, marquage	Chaque unité	Station d'étalonnage automatisée avec injection de courant
Enroulement de bobine	Nombre de tours, tension, résistance, isolation	Chaque unité	Bobineuse automatisée avec feedback, ohmmètre
Réglage du déclenchement magnétique	Entrefer, précharge du ressort, courant de déclenchement instantané	Chaque unité	Testeur d'injection primaire (50-1000A), mesure du timing
Contacter l'assemblage	Espace de contact, pression, alignement, résistance	Toutes les 100 unités	Dynamomètre, micro-ohmmètre, comparateur optique
Intégration du mécanisme	Force de bascule, fonction sans déclenchement, fonctionnement de la poignée	Chaque unité	Testeur fonctionnel automatisé, courbe force-déplacement

Contrôle qualité final (FQC) et QC sortant (OQC)

Article de test	Standard	Taille de l'échantillon
Vérification du déclenchement thermique	1,05 × Ir (pas de déclenchement), 1,25 × Ir (déclenchement), enregistrement du temps	100%
Vérification du déclenchement magnétique	Déclenchement instantané 12-14 × Ir, <20 ms	100%
Test de rupture de phase	Fonctionnement monophasé, déclenchement en 10 s	100%
Tension de tenue diélectrique	2kV CA/1min	100%
Résistance d'isolation	>100 MΩ à 500 V CC	100%
Résistance de contact	<1 mΩ par pôle	100%
Fonctionnement mécanique	10 cycles ON-OFF, fonctionnement fluide	100%
Inspection visuelle et dimensionnelle	Zéro défaut sur les dimensions critiques	100%
Permanence du marquage	Essuyage au solvant, test d'abrasion	NQA 1.0
Intégrité de l'emballage	Test de chute, vibration (ISTA 3A)	Par lot

Infrastructure de production et capacité de fabrication

Équipement de production avancé

Catégorie d'équipement	Spécification de la machine	Fonction	Capacité
Ligne de production bimétallique	Laminoir de précision, four de traitement thermique, presse à emboutir	Fabrication de bilame, calibrage	50 000 bandelettes/jour
Calibrage automatisé	Système d'étalonnage rotatif à 6 stations avec chambres de température	Étalonnage du déclenchement thermique (-20°C à +60°C)	2 000 unités/jour
Test d'injection primaire	Kit d'injection de courant primaire 1000A	Vérification de la courbe temps-courant	500 unités/heure
Enroulement de bobine	Bobineuses CNC avec contrôle de tension	Production de bobines électromagnétiques	10 000 bobines/jour
Contacter le brasage	Four de brasage sous atmosphère contrôlée (H₂/N₂)	Brasage à la pointe d'argent sur des supports en cuivre	5 000 contacts/heure
Assemblée	Cellules d'assemblage du travail	Assemblage de mécanismes, calibrage, tests	3 000 unités/jour par ligne
Tests d'endurance	Bancs de tests de durée de vie mécanique/électrique (100 000 cycles)	Vérification de la durée de vie, surveillance de l'usure	200 unités simultanées
Tests environnementaux	Chambres de température/humidité, tables vibrantes	Vérification de la conformité CEI 60068-2	100 unités/jour

Capacité de production et délais de livraison

Catégorie de produit	Capacité mensuelle	Délai de livraison standard	Capacité de commande urgente
MPCB compact (0,63A-25A)	100 000 unités	4-5 semaines	3 jours (composants en stock)
MPCB standard (0,1A-32A)	80 000 unités	4-5 semaines	5 jours
Alimentation MPCB (10A-63A)	60 000 unités	4-5 semaines	7 jours
MPCB robuste (40A-100A)	20 000 unités	4-5 semaines	10 jours
MPCB électronique (25A-150A)	20 000 unités	4-5 semaines	7 jours

Structure de l’équipe d’ingénierie et technique

Département	Personnel	Compétence	Responsabilités
Ingénierie R&D	5 ingénieurs	Algorithmes de protection moteur, matériaux bimétalliques, conception électromagnétique, trempe d'arc	Développement de nouveaux produits, modélisation thermique, portefeuille de brevets (plus de 40 brevets)
Génie des Procédés	18 ingénieurs	Étalonnage de précision, assemblage automatisé, Lean Manufacturing, Industrie 4.0	Optimisation de la production, documentation SOP, amélioration du rendement (>99,5%)
Tests et validations	15 ingénieurs	Tests à courant élevé, simulation de moteur, tests environnementaux, CEM	Coordination des essais de type (IEC 60947-4-1), analyse de défaillance, certification
Ingénierie des applications	10 ingénieurs	Calculs de démarrage moteur, études de coordination, mise en service sur site	Support technique client, conception de schémas, formation à la protection moteur
Assurance qualité	30 techniciens	ISO 9001, IATF 16949, contrôle statistique des procédés (SPC), métrologie	Audit fournisseur, audit process, actions correctives, laboratoire d'étalonnage

Certifications et documents de conformité

Attestation	Organisme émetteur	Portée	Validité
ISO 9001:2015	ZHONGDA HUAYUAN	Système de gestion de la qualité	Surveillance annuelle
Essai de type CEI 60947-2	GV	Performances du disjoncteur	Par série de produits
Marquage CE	Organisme notifié	Accès au marché de l'UE	Dépend de la conception
CCC (Chine)	CQC	Certification obligatoire chinoise	Validité 5 ans

Pourquoi notre fabrication de MPCB se démarque

Notre usine de production représente 20 ans de spécialisation dans la technologie de protection des moteurs, fournissant des MPCB qui dépassent les normes mondiales grâce à :

Intégration verticale: Production interne d'éléments bimétalliques, étalonnage de précision et fabrication de bobines électromagnétiques garantissant un contrôle qualité complet et une personnalisation rapide

Technologie d'étalonnage avancée: Systèmes d'étalonnage automatisés à 6 stations avec chambres de température (-20°C à +60°C) atteignant une précision de déclenchement de ±3 % sur toute la plage de fonctionnement

Infrastructure de test: Plus de 3 millions de dollars investis dans les tests d'injection primaire (capacité de 1 000 A), la vérification de l'endurance de 100 000 cycles et la simulation environnementale complète

Expertise spécifique au moteur: Compréhension approfondie des caractéristiques de démarrage des moteurs, des courbes thermiques et des exigences de coordination avec les contacteurs et les démarreurs progressifs

Capacité de personnalisation: Des réglages de courant spécialisés aux configurations de montage uniques et aux dispositions de contacts auxiliaires, conçues pour répondre aux exigences de protection de votre moteur

CDADA est un fabricant et fournisseur Disjoncteur de protection moteur en Chine. Notre usine dessert diverses industries telles que les systèmes électriques, l'automatisation des bâtiments et la fabrication industrielle, offrant des solutions OEM/ODM flexibles.
