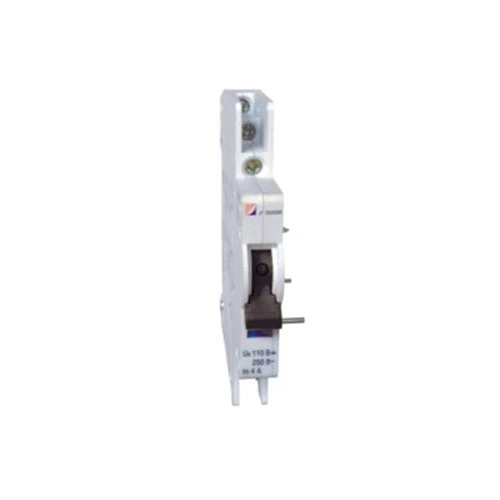

Alarme MCB et contact auxiliaire

CDADA est un fabricant et fournisseur avec plus de 40 ans d'expérience, nous avons vu trop de projets où les opérateurs de panneaux manquent un disjoncteur déclenché, jusqu'à ce qu'il soit trop tard. C'est pourquoi nous avons conçu le contact d'alarme et auxiliaire CDADA MCB (DAB7-FL) : une solution intelligente et peu encombrante qui vous donne deux signaux critiques dans un seul module : position du disjoncteur (ON/OFF) et motif de déclenchement (surcharge/court-circuit).

Notre conseil : Si votre système de contrôle doit faire la distinction entre un arrêt manuel et un déclenchement sur défaut, c'est l'accessoire que vous devez spécifier. Les contacts auxiliaires standard ne peuvent pas à eux seuls faire la différence, mais les nôtres le peuvent.

Conception à double fonction : un module, deux signaux

Le contact d'alarme et auxiliaire CDADA MCB comprend deux contacts de transfert indépendants avec un sélecteur mécanique intelligent :

★ Indicateur jaune sur « A » : les deux contacts agissent comme contacts auxiliaires → signale l'état ON/OFF du MCB

★ Indicateur jaune sur « AL » :

★ Contact gauche = Auxiliaire (état ON/OFF)

★ Contact droit = ​​Alarme (s'active uniquement lorsque le MCB se déclenche en raison d'un défaut)

★ Cela signifie que vous pouvez câbler :

★ Un feu vert pour indiquer « mise sous tension »

★ Un voyant rouge ou une entrée PLC pour déclencher une « alarme de défaut »

★ Tout cela à partir d'un seul module complémentaire sur votre DAB7-63 MCB.

Spécifications techniques

Important : cet accessoire ne peut pas être utilisé seul : il doit être monté directement sur un MCB DAB7-63.

Guide d'installation (de nos ingénieurs de terrain)

★ Suivez ces étapes pour un fonctionnement sûr et fiable :

★ Éteignez le circuit avant l'installation.

★ Faites glisser le module DAB7-FL sur le côté gauche du DAB7-63 MCB jusqu'à ce qu'il s'enclenche.

★ Fixez avec le ruban adhésif double face inclus (pour la résistance aux vibrations).

★ Connectez les fils aux 4 bornes (2 par groupe de contacts) :

★ Utilisez la paire de gauche pour l'auxiliaire (statut)

★ Utilisez la bonne paire pour l'alarme (détection de déclenchement)

★ Réglez le sélecteur jaune sur « AL » si vous avez besoin d'une fonctionnalité d'alarme de panne.

★ Test : Déclenchez manuellement le MCB – seul le contact d'alarme doit changer d'état lors d'un déclenchement sur défaut.

★ Conseil de pro : étiquetez clairement vos fils ! De nombreux techniciens confondent les signaux auxiliaires et les signaux d'alarme lors de la mise en service.

Quand devriez-vous l’utiliser à la place d’un contact auxiliaire standard ?

Applications typiques :

★ Surveillance des PDU du centre de données

★ Boîtes de combinaison solaires

★ Panneaux de contrôle industriels

★ Systèmes de gestion de bâtiment (BMS)

★ Circuits de sécurité d'ascenseur ou de CVC

Foire aux questions

Q1 : Puis-je l'utiliser sur des MCB non-CDADA ?

A1 : Non. Le DAB7-FL est conçu mécaniquement et dimensionnellement uniquement pour les disjoncteurs CDADA DAB7-63. Il ne convient pas aux MCB Schneider, ABB ou Siemens.

Q2 : Comment fonctionne réellement le contact d’alarme ?

A2 : À l'intérieur du MCB, un mécanisme de verrouillage de déclenchement se déplace différemment lors d'un déclenchement sur défaut thermique/magnétique et lors d'un arrêt manuel. Le DAB7-FL détecte cette différence mécanique et active le contact d'alarme uniquement lors de défauts réels.

Q3 : Ai-je besoin que les deux contacts soient câblés ?

R3 : Pas nécessairement. Vous pouvez utiliser uniquement l'auxiliaire, uniquement l'alarme, ou les deux, selon votre logique de contrôle. Le module vous offre de la flexibilité.

Q4 : Est-il adapté aux applications solaires CC ?

A4 : Oui ! Avec une valeur nominale DC-12 de 110 V/0,5 A, il est idéal pour la surveillance des chaînes solaires où vous devez détecter les défauts des panneaux photovoltaïques à distance.

Q5 : Pourquoi choisir CDADA plutôt que les marques génériques ?

A5 : Parce que nous proposons :

● Véritable discrimination des défauts (pas seulement détection de position)

● Intégration transparente avec les MCB DAB7 – pas de plaques d'adaptation

● Accouplement mécanique testé en usine – pas de jeu ni de signaux manqués

● Indicateur visuel clair (drapeau jaune) pour la vérification sur le terrain

● Certifications mondiales (CE, CB, RoHS) pour des projets sans tracas

Note finale de CDADA R&D

Dans les systèmes électriques modernes, le « marche/arrêt » ne suffit pas : il faut de l’intelligence. Notre alarme MCB et notre contact auxiliaire transforment un simple disjoncteur en un nœud de diagnostic, vous aidant à construire des panneaux plus intelligents et plus sûrs. Et comme il est fabriqué par la même équipe qui conçoit le MCB, vous obtenez une synergie parfaite, sans incertitude. — Équipe de développement de produits CDADA

Prêt à commander ? Nous proposons :

● Remises groupées pour les tableautiers

● Unités MCB + DAB7-FL pré-assemblées (économie de main d'œuvre)

● Schémas de câblage gratuits et exemples de logique PLC
