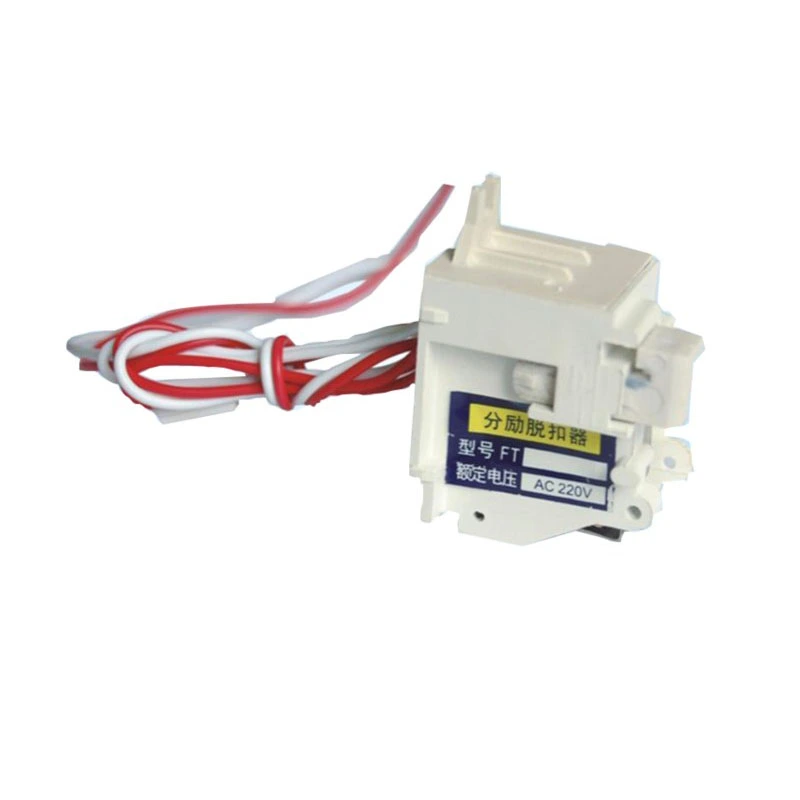

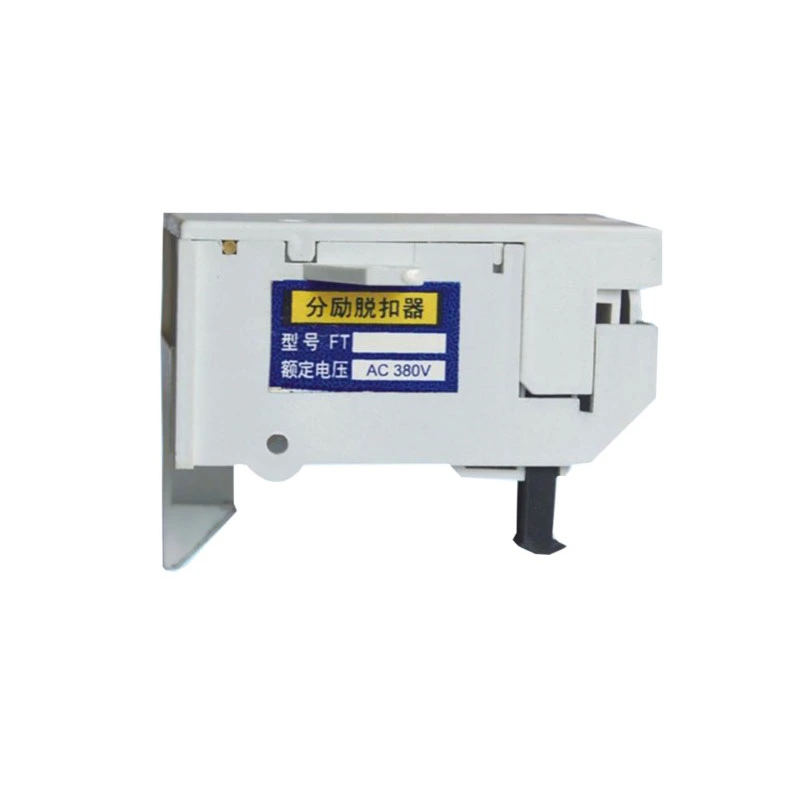

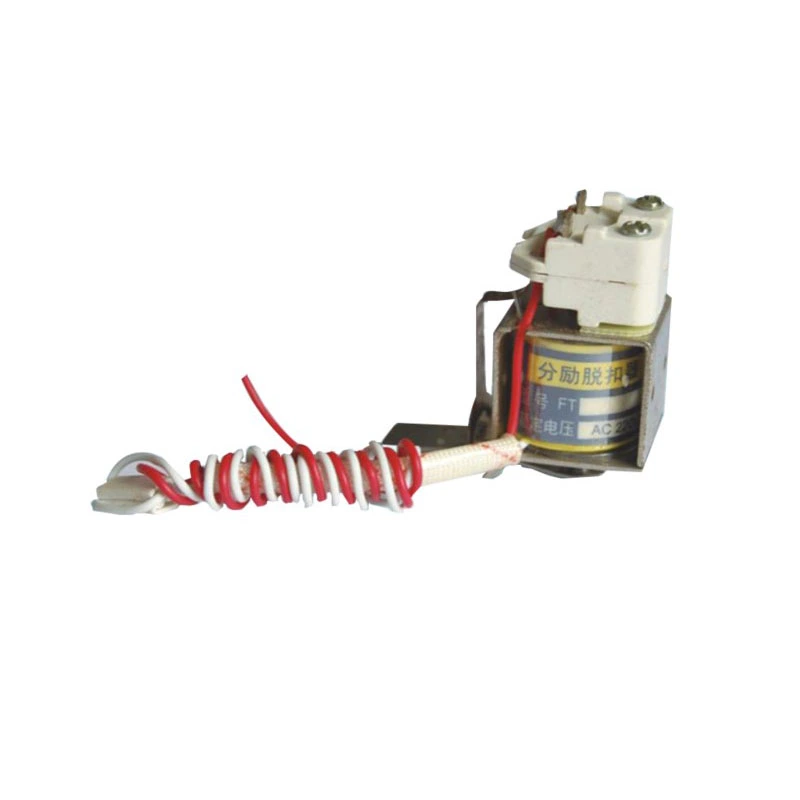

Déclencheur shunt MCCB

Shanghai DADA électrique CO., LTD. est un fabricant fiable en Chine et possède sa propre marque, CDADA. Nous comprenons l'importance de disposer de composants électriques fiables et efficaces pouvant être contrôlés à distance pour garantir la sécurité et l'intégrité du système. C'est pourquoi nous avons développé le déclencheur shunt CDADA MCCB, conçu spécifiquement pour répondre à ces besoins.

Que vous soyez un ingénieur cherchant à améliorer les fonctions de sécurité de votre système ou un responsable des achats recherchant des composants de haute qualité, notre déclencheur shunt offre la fiabilité et la facilité d'utilisation dont vous avez besoin.

Points forts du produit

★ Objectif : Commande à distance des MCCB (disjoncteurs à boîtier moulé) pour une déconnexion immédiate.

★ Plage de tension : compatible avec les alimentations AC 50 Hz 220 V/380 V et DC 110 V/220 V.

★ Commodité du pré-câblé : livré avec un câblage interne préparé en usine, ne laissant que des connexions externes à l'utilisateur.

★ Installation simple : connectez vos signaux de contrôle aux bornes désignées ; aucune configuration complexe n'est requise.

★ Performance fiable : conçu pour un service instantané, garantissant des temps de réponse rapides lors de situations critiques.

★ Notre recommandation : pour des performances optimales, faites toujours correspondre la tension nominale du déclencheur shunt avec les spécifications d'alimentation de commande de votre MCCB.

Spécifications techniques

Guide d'installation et d'utilisation

Pour tirer le meilleur parti de votre déclencheur shunt CDADA MCCB, suivez ces étapes :

★ Vérifiez la compatibilité : assurez-vous que la tension nominale du déclencheur shunt correspond à l'alimentation de commande de votre MCCB.

★ Connectez le signal de commande : utilisez le bouton-poussoir fourni (SB2) ou votre propre appareil de commande pour vous connecter aux bornes P3 et P4.

★ Vérifiez les schémas de câblage : reportez-vous au schéma inclus où seules les lignes brisées doivent être connectées par l'utilisateur. Tous les autres câblages sont préparés en usine.

★ Test de fonctionnement : avant le déploiement complet, testez le déclencheur shunt dans des conditions contrôlées pour confirmer son bon fonctionnement.

★ Conseil d'entretien : Inspectez régulièrement les connexions électriques pour détecter tout signe d'usure ou de dommage. Gardez la zone autour du déclencheur shunt propre et exempte de poussière pour garantir un fonctionnement fiable.

Présentation du schéma de câblage

Le schéma de câblage du déclencheur shunt CDADA MCCB est simple :

● SB2 : Bouton poussoir d'ouverture (fourni par l'utilisateur).

● P3, P4 : numéros de bornes pour connecter votre signal de commande.

● Us : Alimentation de contrôle.

● QF : Contact auxiliaire.

Seules les lignes pointillées du schéma nécessitent une connexion par l'utilisateur. Tous les autres câbles nécessaires sont pré-connectés en usine, ce qui rend l'installation plus rapide et plus facile.

Remarque d'installation : vérifiez toujours votre câblage avant de mettre sous tension pour éviter tout danger potentiel.

Foire aux questions

Q1 : Que signifie « déclencheur shunt » ?

A1 : Un déclencheur shunt est un accessoire utilisé pour ouvrir à distance un disjoncteur en cas d'urgence ou d'exigences opérationnelles spécifiques. Il permet de débrancher rapidement l’alimentation sans accès physique au disjoncteur lui-même.

Q2 : Puis-je utiliser ce déclencheur shunt avec n’importe quel MCCB ?

A2 : Non, il doit être compatible avec le modèle MCCB et sa tension de commande. Nos déclencheurs shunt sont conçus pour fonctionner de manière transparente avec les MCCB CDADA, mais peuvent également être compatibles avec d'autres marques. En cas de doute, consultez notre équipe d'assistance technique.

Q3 : Le déclencheur shunt convient-il aux applications CA et CC ?

A3 : Oui, notre déclencheur shunt prend en charge les applications AC (220 V, 380 V) et DC (110 V, 220 V), offrant une flexibilité dans divers environnements.

Q4 : Pourquoi choisir le déclencheur shunt CDADA plutôt que d’autres ?

A4 : Chez CDADA, nous priorisons :

● Assurance qualité : des tests rigoureux garantissent que chaque unité répond à des normes élevées.

● Facilité d'installation : les unités pré-câblées permettent de gagner du temps et de réduire les erreurs.

● Support client : assistance directe de notre équipe expérimentée.

● Rentabilité : prix compétitifs sans compromis sur la qualité.

Note finale du CDADA

Choisir le bon déclencheur shunt peut améliorer considérablement la sécurité et la fonctionnalité de vos systèmes électriques. Avec CDADA, vous n’obtenez pas seulement un composant, vous obtenez un partenaire engagé envers l’excellence dans les moindres détails. Laissez-nous vous aider à avoir l’esprit tranquille grâce à nos solutions fiables et faciles à utiliser.
