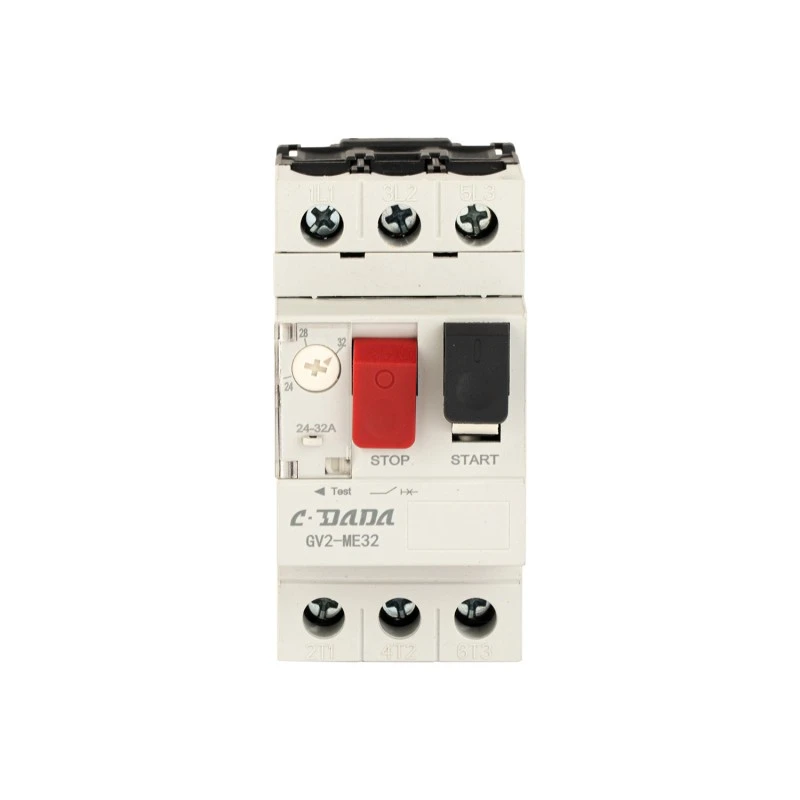

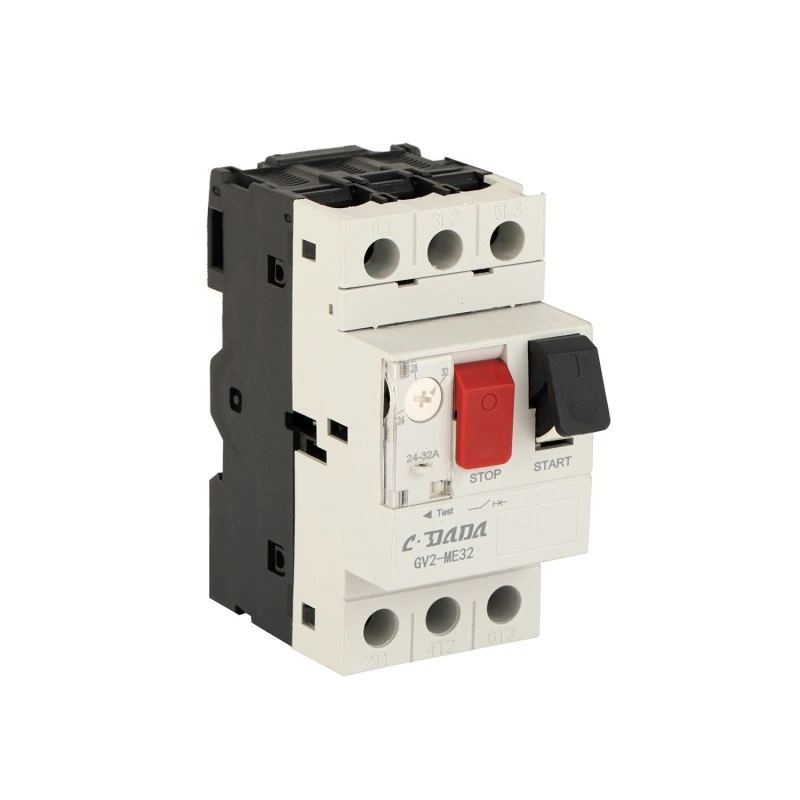

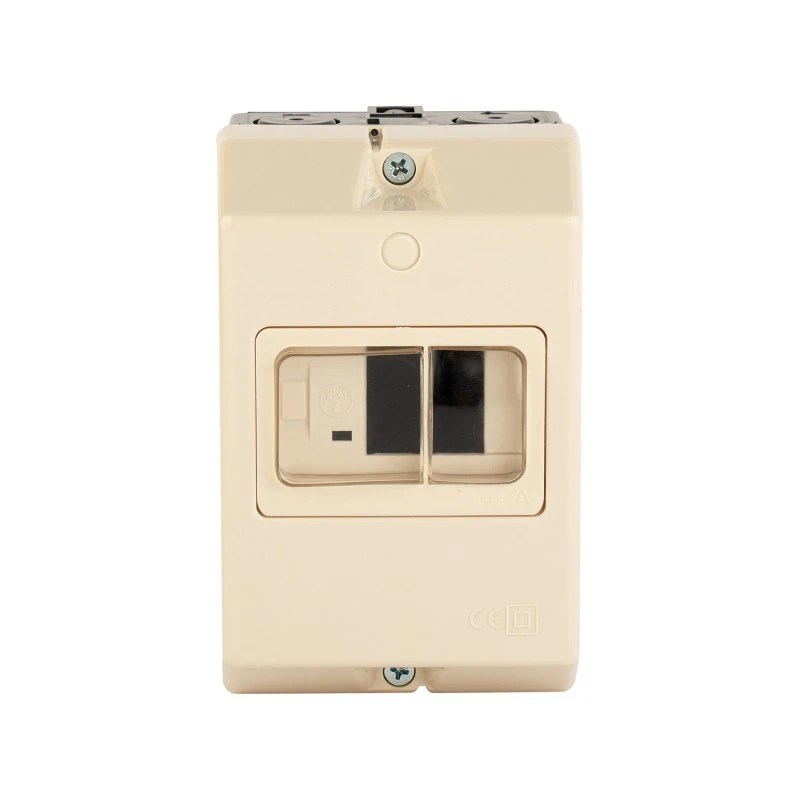

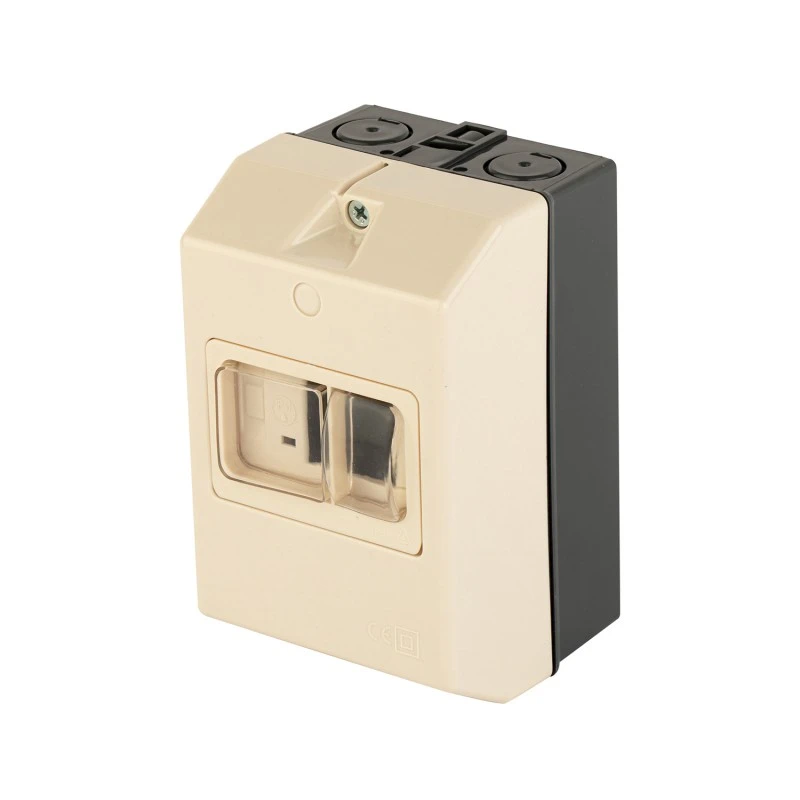

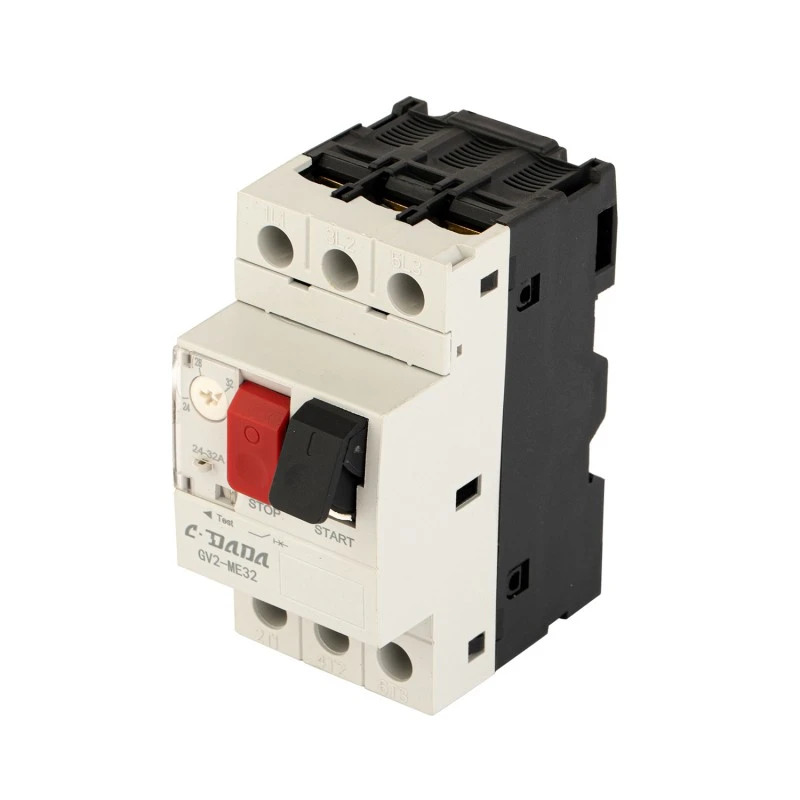

Disjoncteur de protection moteur GV2 2P

Simplifiez la protection du moteur avec le disjoncteur de protection moteur (MPCB) CDADA GV2 2P, une solution compacte et de haute précision conçue par Shanghai DADA Electric CO., LTD. en utilisant une plate-forme technologique de nouvelle génération et une production entièrement automatisée. Conçu pour les circuits de moteur monophasés ou biphasés, le GV2 2P intègre des fonctions de surcharge, de court-circuit, de perte de phase (pour les applications triphasées lorsqu'elles sont utilisées en ensembles) et d'isolation dans un seul appareil monté sur rail DIN.

Avec une plage de réglage réglable de 0,1 A à 32 A, une compensation thermique pour les variations de température ambiante et une tension d'isolation nominale de 690 V, il assure une protection fiable pour les petits moteurs des pompes, ventilateurs, compresseurs, convoyeurs et systèmes CVC. Certifié conforme aux normes CE, comprenant 110 000 opérations mécaniques et électriques et équipé d'accessoires en option tels que des contacts auxiliaires, un déclencheur shunt et un déclencheur à sous-tension, le CDADA GV2 MPCB offre des performances de qualité industrielle dans un format bipolaire peu encombrant.

Spécifications clés

Série de modèles : GV2 2P MPCB

Marque: CDADA | Fabricant : Shanghai DADA Electric CO., LTD

Certification : CE

Pôles : 2P (idéal pour les moteurs monophasés ou dans le cadre d'un ensemble de protection triphasé)

Plage de courant de réglage : 0,1 A – 32 A (réglable via le cadran)

Note du cadre : 32A

Tension de fonctionnement nominale : 690 V CA

Tension d'isolation nominale (Ui) : 690 V

Tension de tenue aux impulsions (Uimp) : 6 000 V

Fréquence de fonctionnement : 50/60 Hz

Classe de déclenchement : 10 A (standard pour les moteurs à usage général)

Fonctions de protection :

★ Protection contre les surcharges thermiques

★ Protection contre les courts-circuits

★ Protection contre la perte de phase* (*en cas d'utilisation en configuration tripolaire ou en ensemble coordonné)

★  Fonction d'isolation (rupture visible)

★ Compensation de température intégrée

Durée de vie mécanique : 110 000 opérations

Durée de vie électrique (AC-3, 400 V) : 110 000 opérations

Couple de serrage : 1,7 N·m

Type de fonctionnement : Bouton-poussoir ON/OFF avec indicateur de déclenchement clair

Montage : rail DIN 35 mm

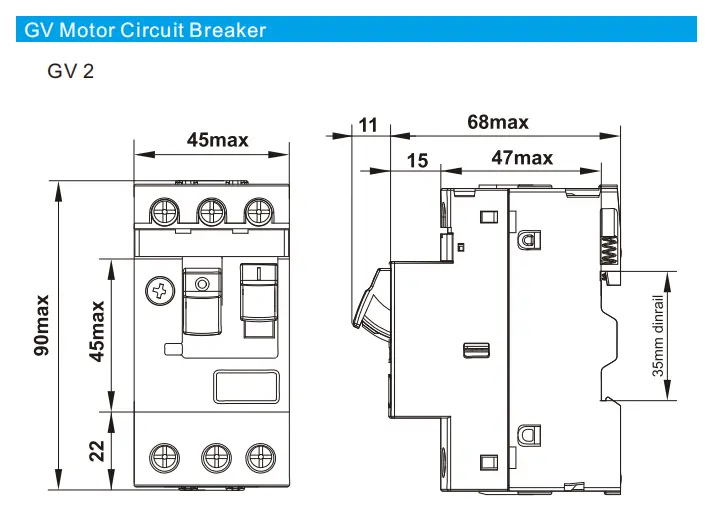

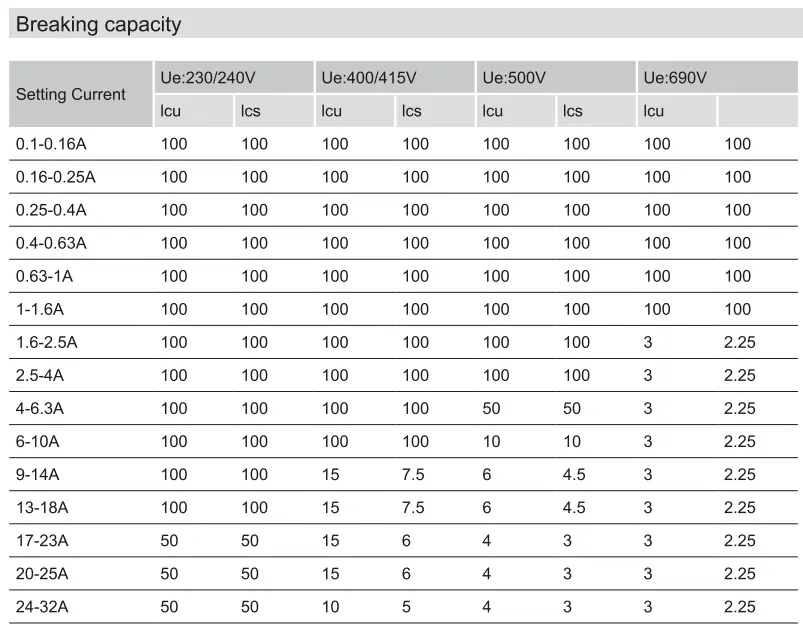

Fiche technique

Pourquoi choisir le disjoncteur de protection moteur CDADA GV2 2P ?

★ Protection moteur tout-en-un

Combine un disjoncteur + un relais de surcharge thermique + un isolateur : élimine le besoin de composants séparés.

★ Précision et stabilité

Le mécanisme compensé en température garantit un déclenchement constant quels que soient les changements ambiants (par exemple, ateliers chauds ou sous-sols froids).

★ Haute durabilité

110 000 cycles mécaniques/électriques, surpassant de nombreux concurrents en termes de fiabilité à long terme.

★ Conception 2P peu encombrante

Idéal pour les panneaux de commande compacts, les machines OEM et les projets de rénovation où l'espace disponible sur les panneaux est limité.

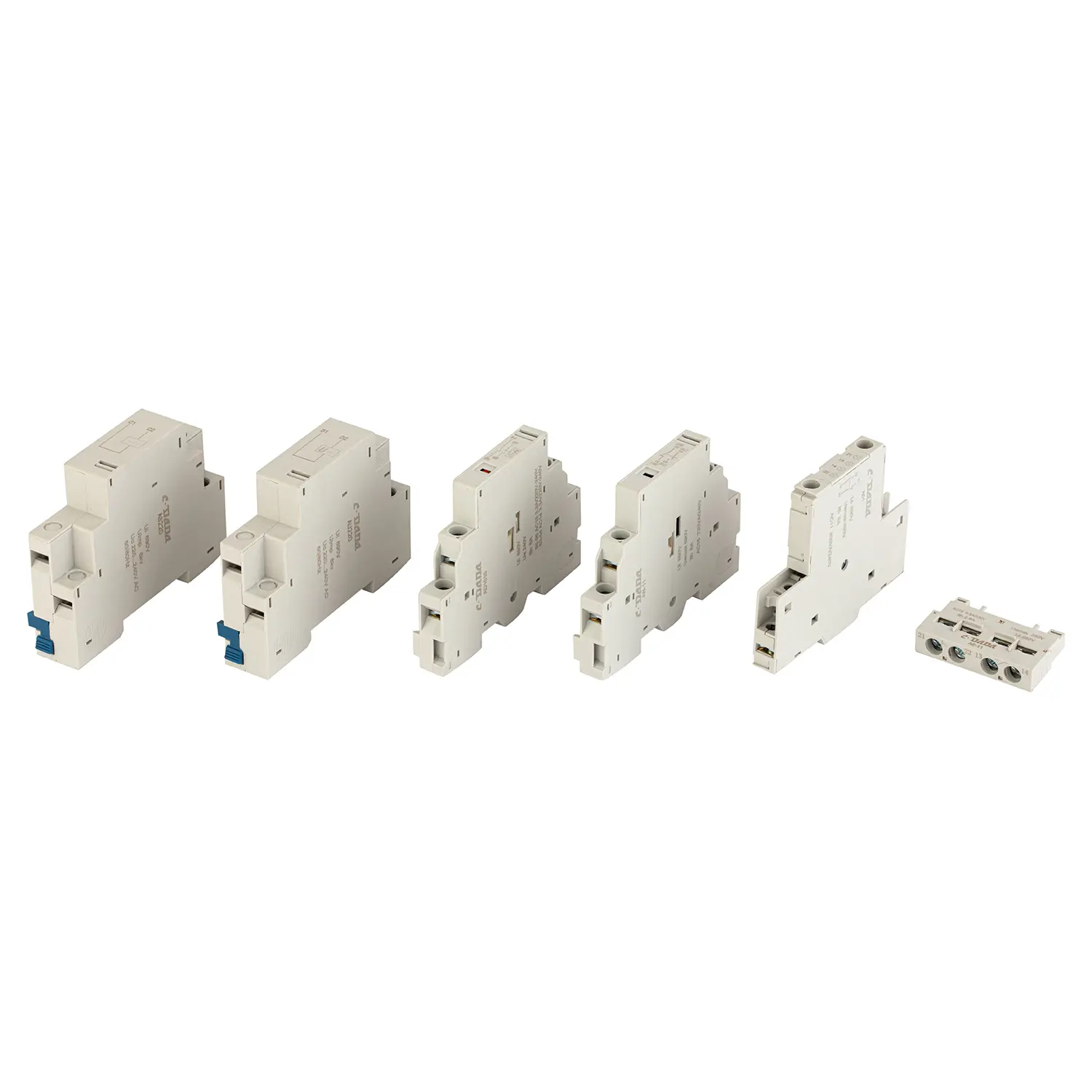

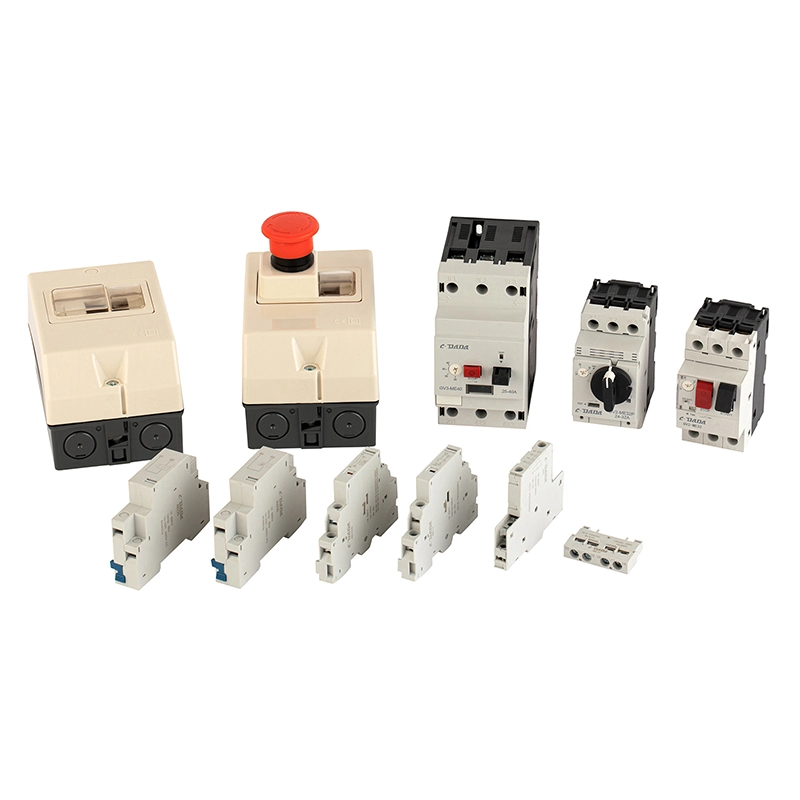

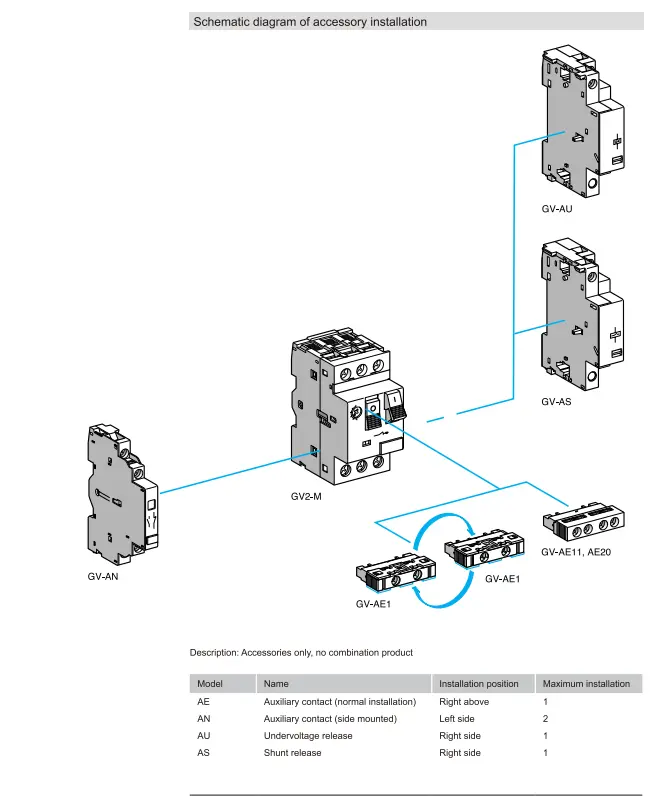

★ Écosystème d'accessoires complet

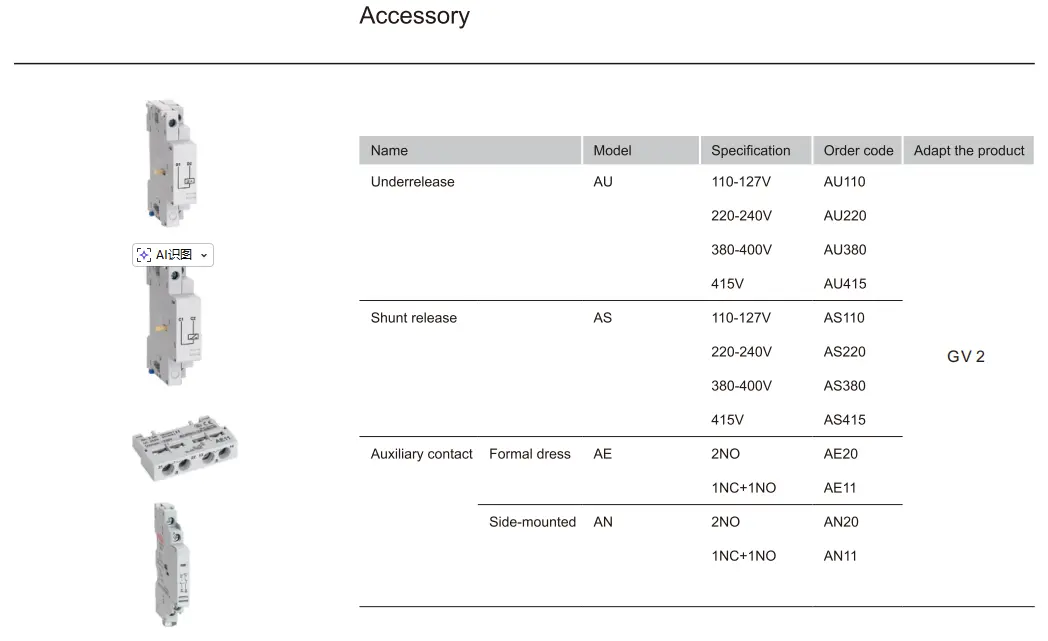

Prend en charge AE (auxiliaire avant), AN (auxiliaire latéral), AU (déclencheur de sous-tension), AS (déclencheur shunt) — permettant la signalisation à distance, l'arrêt automatique ou l'intégration d'un API.

★  Conformité mondiale

Certifié CE avec une tension nominale de 690 V, adapté aux marchés européens, asiatiques, africains et latino-américains.

★ La cohérence est assurée grâce à des équipements de production automatisés, des procédures opérationnelles standardisées, une inspection rigoureuse des matériaux entrants, des tests en cours de processus et des tests fonctionnels finaux à 100 % pour les paramètres critiques.

Applications typiques

Moteurs monophasés : pompes, ouvre-portes de garage, petits compresseurs

Machines OEM : machines d'emballage, équipements de transformation des aliments

Systèmes CVC : ventilo-convecteurs, petits refroidisseurs

Automatisation du bâtiment : auxiliaires d'ascenseur, commandes de ventilation

Projets de rénovation : remplacement des fusibles + relais thermiques avec MPCB intégré

Foire aux questions

Q1 : Quelle est la différence entre un MPCB et un disjoncteur standard ?

A1 : Un disjoncteur de protection moteur (MPCB) comme GV2 fournit :

● Protection contre les surcharges thermiques réglable (adaptée au moteur FLC)

● Protection contre les courts-circuits magnétiques

● Détection de perte de phase (dans les versions 3P)

● Fonction d'isolation

→ Les disjoncteurs standard offrent uniquement une protection fixe contre les courts-circuits et les surcharges, et non optimisés pour le moteur.

Q2 : Un GV2 2P peut-il protéger un moteur triphasé ?

A2 : Pas seul. Pour les moteurs triphasés, vous avez besoin de trois unités GV2 (une par phase) coordonnées ensemble, ou utilisez un MPCB 3P. Cependant, le 2P GV2 est parfait pour les moteurs monophasés ou les circuits de commande.

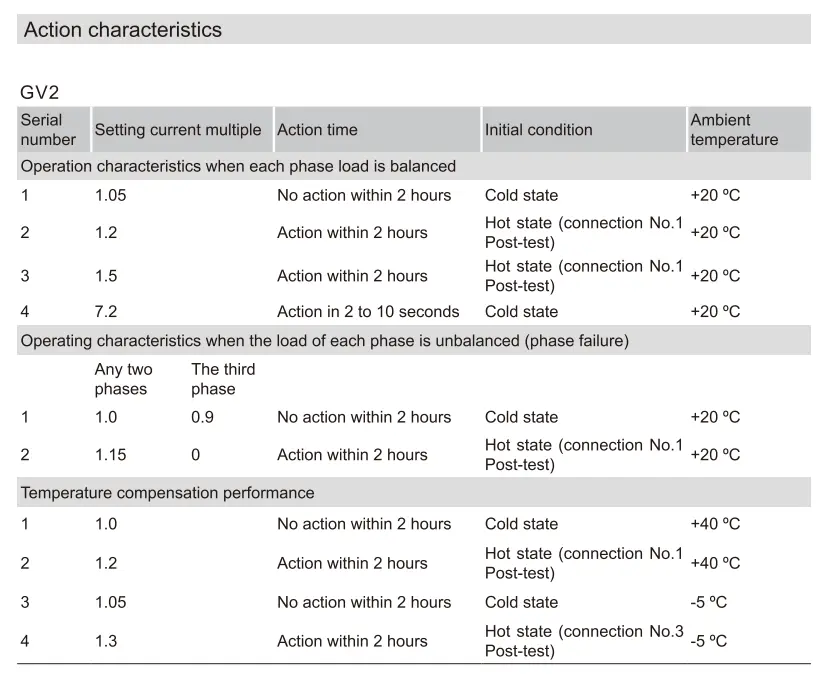

Q3 : Que signifie « Classe de déclenchement 10A » ?

A3 : Il définit la vitesse à laquelle le disjoncteur se déclenche en cas de surcharge. La classe 10A signifie qu'il se déclenchera dans les 10 secondes à un courant de réglage de 7,2×, idéal pour les moteurs à cage d'écureuil standard sans couple de démarrage élevé.

Q4 : Est-ce que cela compense vraiment la température ?

A4 : Oui ! La bande bimétallique est thermiquement compensée, de sorte que le déclenchement reste précis, qu'il soit installé dans un entrepôt à 0°C ou dans une enceinte à 50°C.

Q5 : Pourquoi choisir CDADA GV2 plutôt que d’autres marques ?

A5 : CDADA propose :

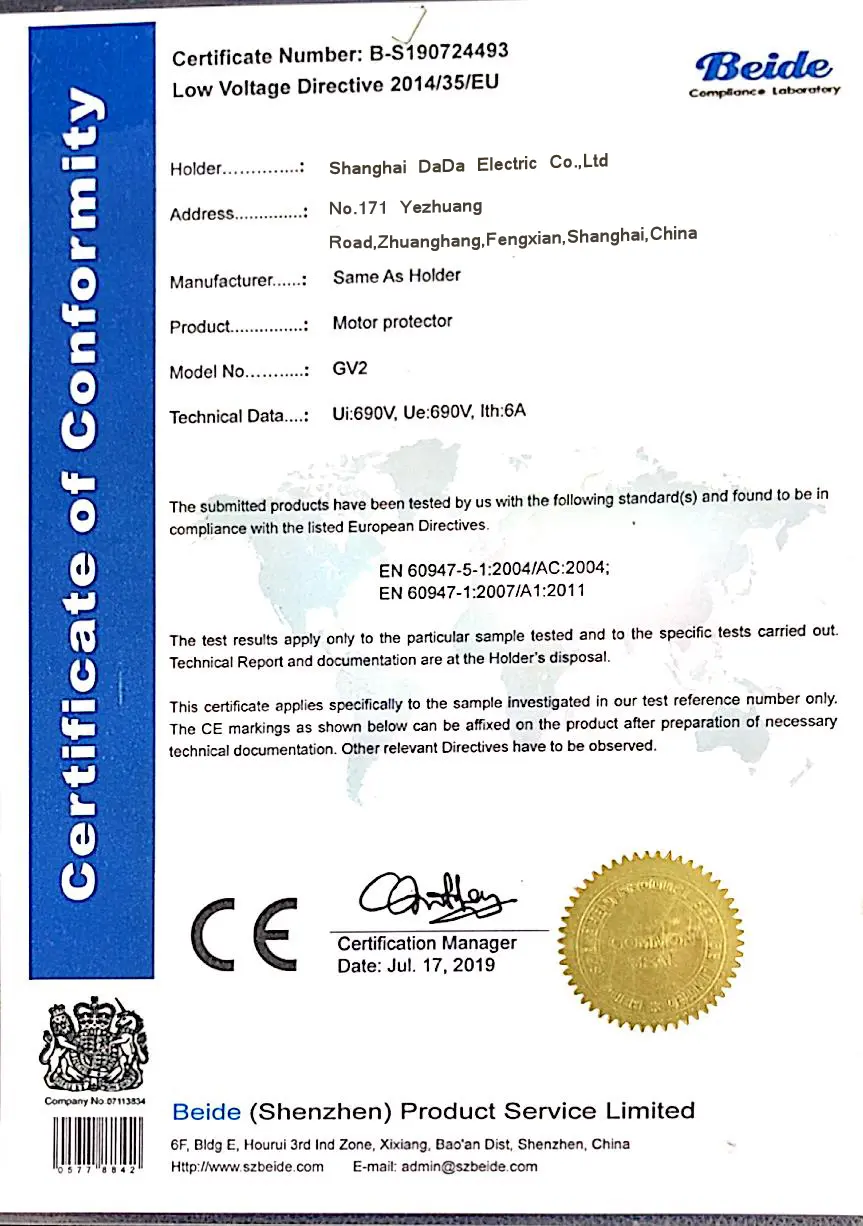

● Véritable certification CE avec rapports de test

● Production automatisée → qualité constante et faible taux de défauts

● Compatibilité totale des accessoires (AE/AN/AU/AS)

● Prix compétitifs pour les OEM et les distributeurs

● Support technique rapide et documentation en anglais
