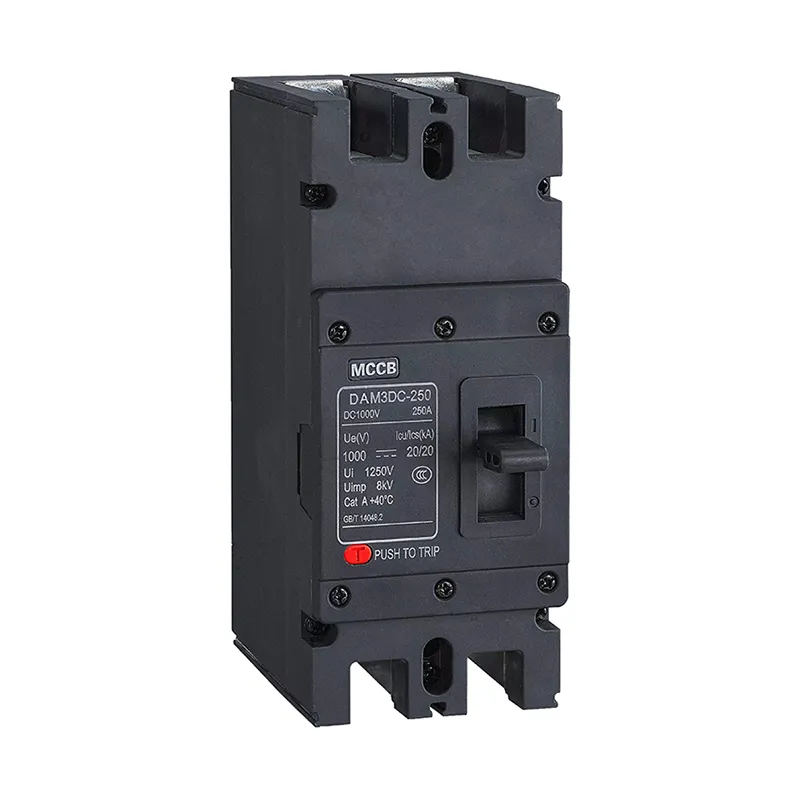

Disjoncteur à boîtier moulé 1 000 V CC

Conçu pour les besoins exigeants des systèmes modernes d'énergie renouvelable, le disjoncteur à boîtier moulé 1 000 V CC série CDADA DAM3PV offre une protection robuste contre les surcharges et les courts-circuits dans les réseaux électriques CC et les installations photovoltaïques (PV) jusqu'à 1 500 V CC et 800 A. Shanghai DADA Electric CO., LTD., en tant que fabricant, notre MCCB DC haute performance est spécifiquement optimisé pour les fermes solaires, les usines de stockage de batteries, les infrastructures de recharge de véhicules électriques et les micro-réseaux DC industriels.

Contrairement aux disjoncteurs CA, la série DAM3PV est dotée d'un système d'extinction d'arc spécialisé qui interrompt en toute sécurité les arcs CC à haute énergie, essentiel dans les systèmes où la tension reste constante et où les arcs ne s'éteignent pas automatiquement. Avec des tensions de fonctionnement nominales de 1 000 V ou 1 500 V CC, il prend en charge les architectures solaires résidentielles/commerciales (1 000 V) et utilitaires (1 500 V).

Disponible en configurations 2P, 3P et 4P, le DAM3PV offre des courants de châssis de 250 A à 800 A et des courants nominaux réglables (par exemple, 100 A à 250 A pour un châssis de 250). Il offre un pouvoir de coupure ultime jusqu'à 40 kA (à des tensions inférieures) et 20 kA à 1 000 V/1 500 V CC, garantissant une élimination fiable des défauts, même dans les grands réseaux. Le disjoncteur comprend une fonction d'isolation intégrée, une protection IP20 et prend en charge le fonctionnement manuel ou électrique, ainsi que des contacts auxiliaires, de déclenchement shunt et d'alarme pour la surveillance et le contrôle à distance.

Certifié selon les normes internationales et conçu pour les environnements difficiles (degré de pollution 3, –5°C à +40°C), le CDADA DAM3PV est le choix sûr, évolutif et évolutif pour la protection de l'alimentation CC.

Spécifications clés

Pourquoi choisir le disjoncteur à boîtier moulé CDADA 1 000 V CC ?

★ Véritable technologie d'interruption d'arc DC

Une chambre de coupure d'arc et un système de soufflage magnétique spécialement conçus garantissent une interruption sûre des défauts CC haute tension, et non un disjoncteur CA modifié.

★ Optimisé pour l'énergie solaire pour les systèmes 1 000 V et 1 500 V

Couvre toutes les principales tensions des chaînes photovoltaïques, du toit à l'échelle des services publics, avec une correspondance claire entre pôles et tensions.

★ Pouvoir de coupure élevé à la tension du système

20 kA à 1 000 V CC répond aux exigences CEI pour les grandes centrales solaires et garantit une coordination sélective avec les appareils en aval.

★ Isolation intégrée + accessoires

Fonctionne à la fois comme dispositif de protection et comme isolateur de maintenance ; prend en charge le déclenchement à distance et le retour d'état via des modules optionnels.

★ Robuste pour les environnements difficiles

L'indice de pollution 3 et la large plage de températures le rendent adapté aux installations dans le désert, sur la côte ou sur les toits.

★ Conformité et assistance mondiales

Conçu selon les normes CEI, soutenu par l'équipe technique de Shanghai DADA, avec une documentation en anglais pour les projets internationaux.

Applications typiques

Fermes solaires à l’échelle des services publics : protection côté CC à l’entrée du combineur ou de l’onduleur

PV commercial sur toit : agrégation de chaînes de 1 000 V et isolation des défauts

Systèmes de stockage d’énergie par batterie (BESS) : protection du bus DC

Bornes de recharge rapide pour véhicules électriques : distribution CC haute puissance

Réseaux CC ferroviaires et télécoms : protection fiable des circuits d'alimentation de secours

Pourquoi choisir CDADA ?

★ nous disposons d'une gamme de produits dédiée « Solar DC », comprenant des disjoncteurs DC, des fusibles, des SPD et des combineurs conçus pour les exigences uniques des systèmes photovoltaïques.

★ Les services OEM (votre marque sur nos produits) et ODM (conception personnalisée) sont nos points forts. Nous soutenons l'étiquetage privé et les emballages personnalisés.

★ Nos principaux avantages sont :

1) Certifications internationales complètes,

2) Forte capacité OEM/ODM,

3) rapport coût-performance élevé,

4) Capacité de production fiable à grande échelle,

5) Vaste expérience à l'exportation.

Foire aux questions

Q1 : Puis-je utiliser un MCCB AC pour les systèmes solaires 1 000 V DC ?

A1 : Absolument pas. Les disjoncteurs CA ne peuvent pas interrompre de manière fiable les arcs CC en raison de l’absence de passage par zéro. Cela risque de provoquer une panne catastrophique, un incendie ou des dommages matériels. Utilisez toujours un MCCB certifié DC comme CDADA DAM3PV.

Q2 : Quelle est la différence entre le DAM3PV-250 et le DAM3PV-400HU ?

A2 : Le suffixe « HU » indique des performances supérieures, notamment un contrôle amélioré de l'arc, des bornes plus grandes et une compatibilité avec les couvercles de suppression d'arc. Les modèles HU sont recommandés pour les applications solaires critiques.

Q3 : Ai-je besoin d’une protection contre l’arc ?

A3 : Fortement recommandé dans les armoires fermées. Le « couvercle à arc zéro » contient du plasma pendant l'interruption, améliorant ainsi la sécurité de l'opérateur et réduisant les dommages internes, particulièrement importants à 1 000 V+.

Q4 : Peut-il être utilisé comme sectionneur manuel ?

A4 : Oui. Tous les modèles DAM3PV ont des caractéristiques d'isolation, ce qui signifie qu'ils offrent une séparation visible des contacts et répondent aux normes de sécurité en matière d'isolation de maintenance.

Q5 : Pourquoi choisir CDADA plutôt qu'ABB, Schneider ou Eaton pour les MCCB CC ?

A5 : CDADA propose :

● Protection économique 1 000 V/1 500 V CC sans compromettre la sécurité

● Écosystème d'accessoires complet (shunt, alarme, télécommande)

● Livraison plus rapide et support localisé en Asie, en Afrique et en LATAM

● Fiabilité de terrain éprouvée dans plus de 10 GW de projets solaires installés dans le monde
