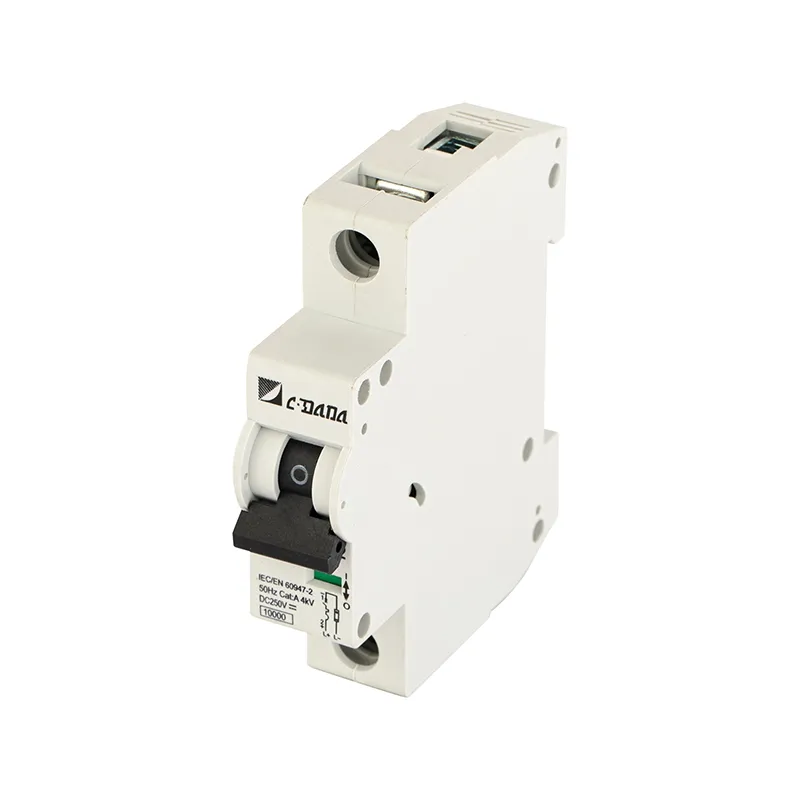

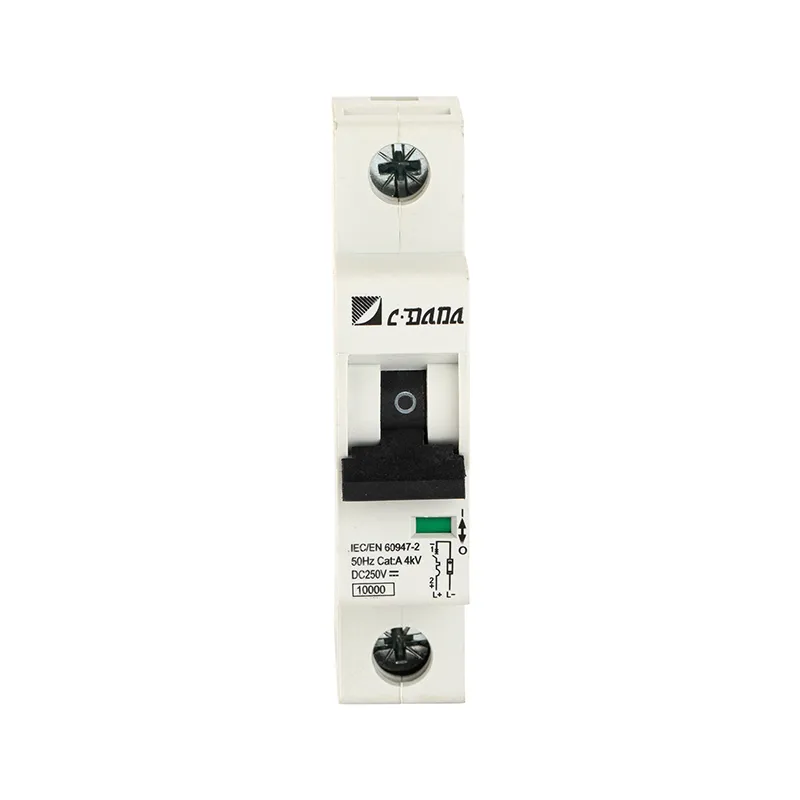

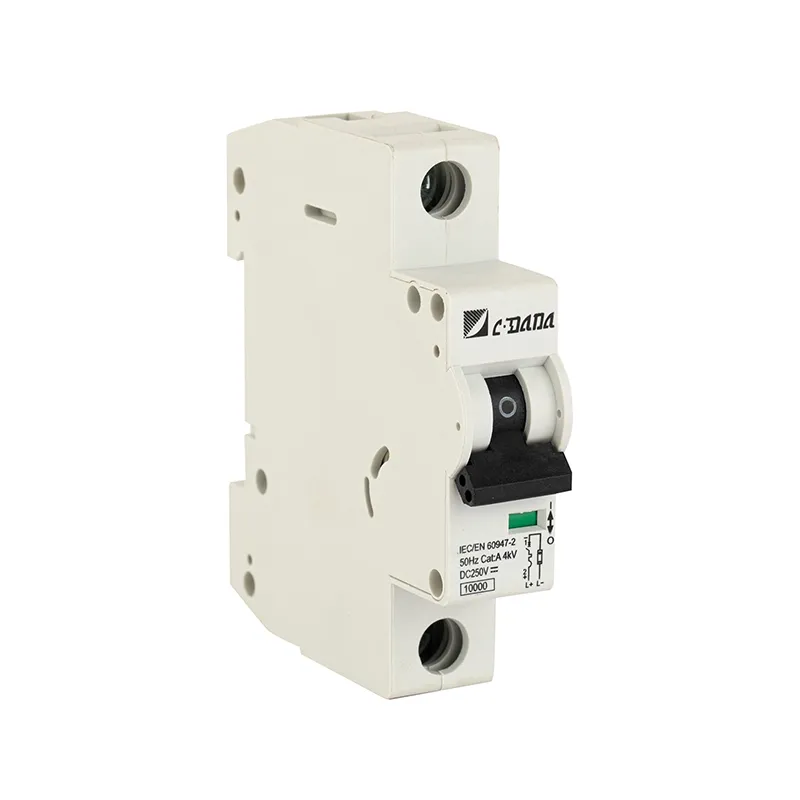

Disjoncteur miniature 250 V CC

Protégez vos circuits CC avec le disjoncteur miniature (MCB) CDADA DAB7-63 250 V CC – évalué jusqu'à 250 V CC, conçu par Shanghai DADA Electric CO., LTD, une usine fiable en Chine, pour une protection fiable contre les surcharges et les courts-circuits dans les systèmes solaires photovoltaïques (PV), de télécommunications, de stockage par batterie et industriels CC modernes.

Contrairement aux disjoncteurs CA standard, le DAB7-63 est spécialement conçu pour les applications CC, où l'extinction de l'arc est plus difficile en raison de la polarité de tension constante. Avec un pouvoir de coupure élevé de 6 000 A à 250 V CC, il interrompt rapidement les courants de défaut pour éviter les dommages dus au courant inverse, au retour de l'onduleur ou aux défauts de chaîne, ce qui en fait un composant de sécurité essentiel dans les installations solaires résidentielles et commerciales.

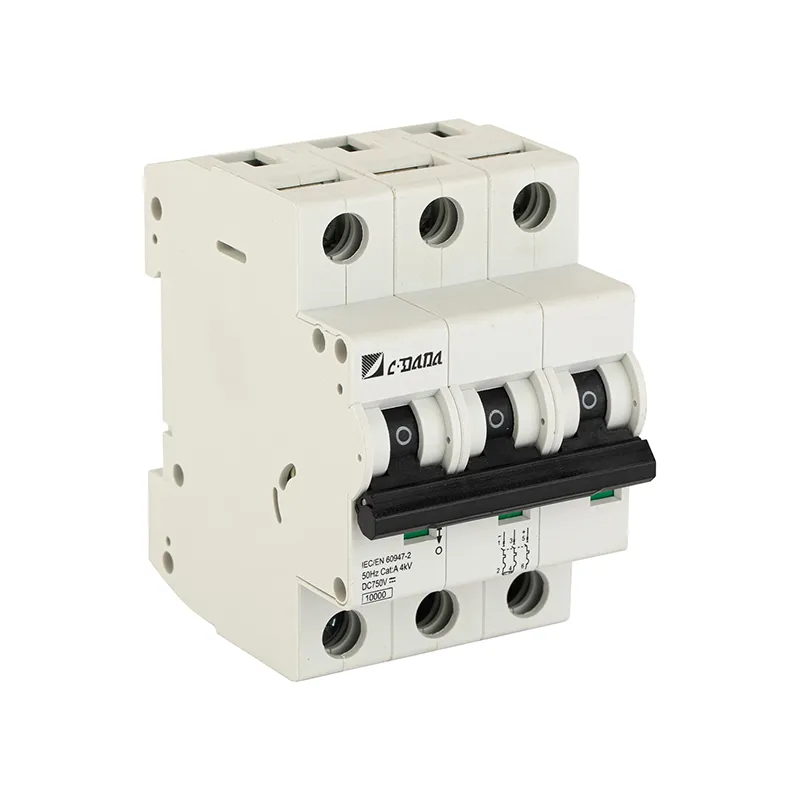

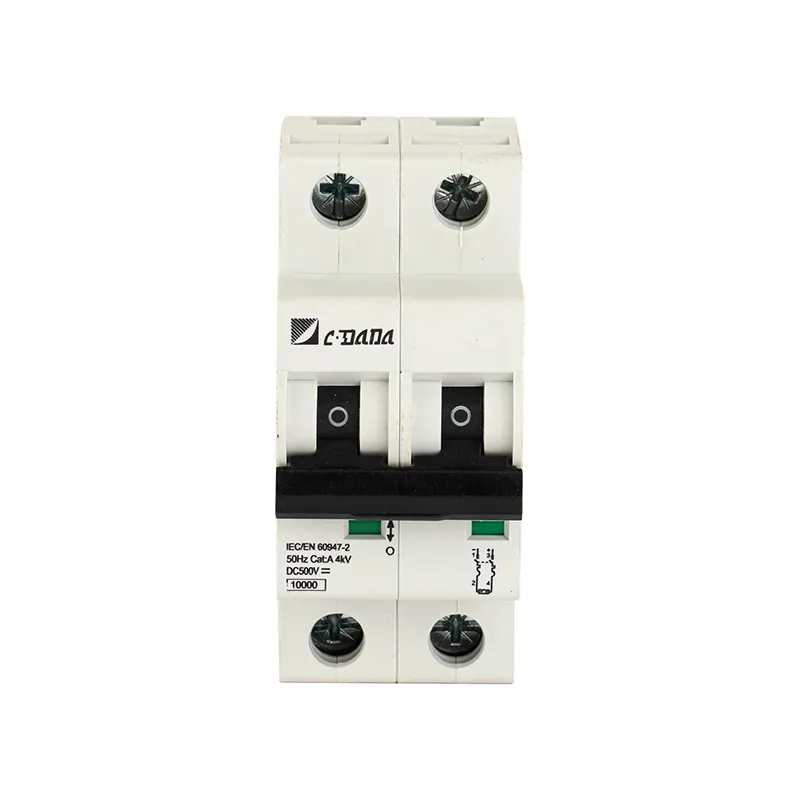

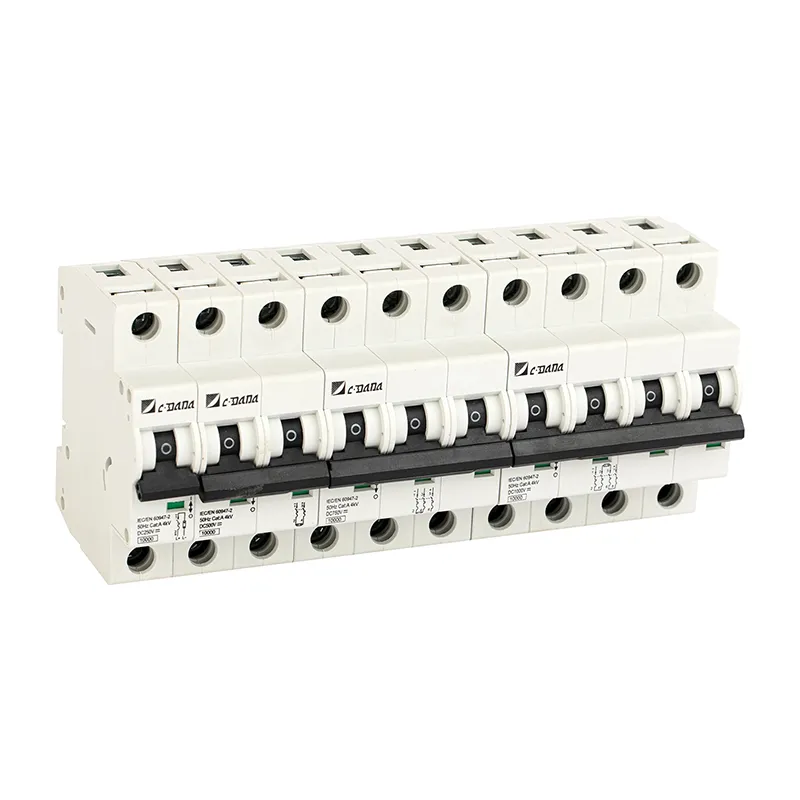

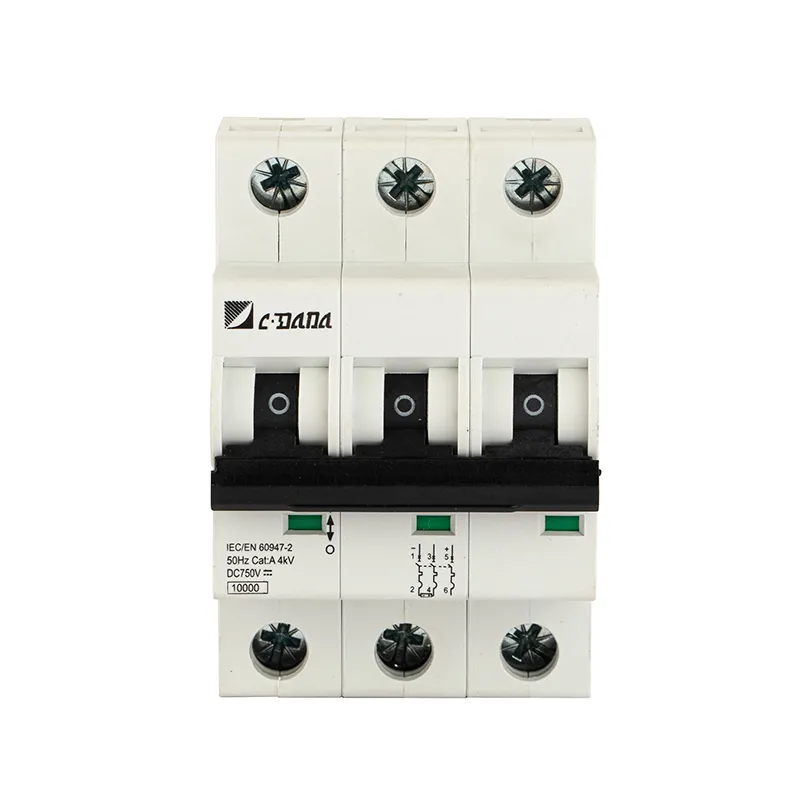

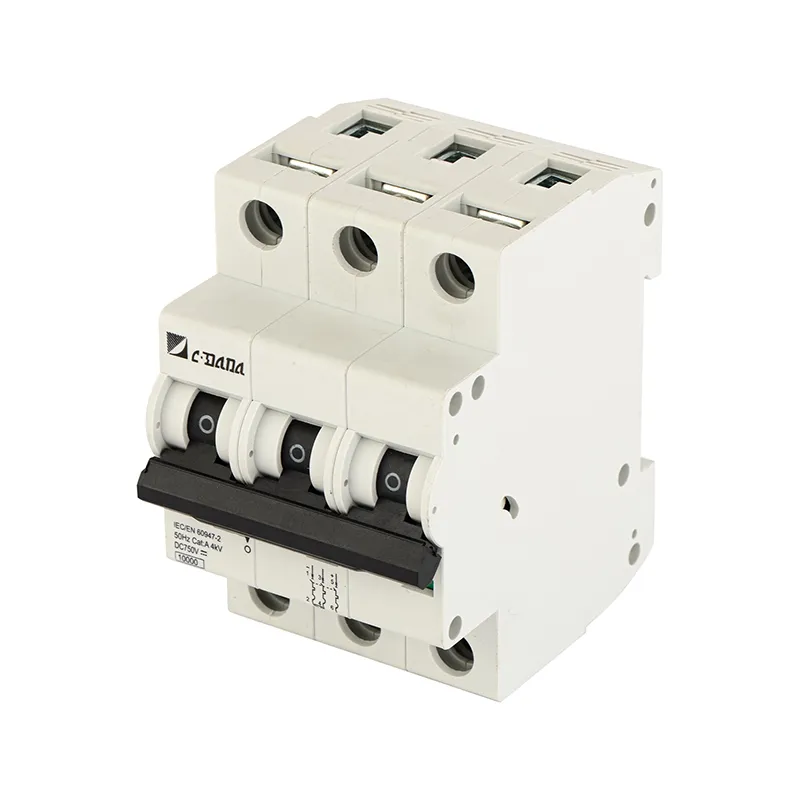

Disponible en 13 courants nominaux (1A-63A) et en configuration 1P pour 250V DC, il s'adapte également à 2P (500V), 3P (750V) et 4P (1000V) pour les panneaux photovoltaïques à plus haute tension. Le disjoncteur dispose de deux options de câblage (câble ou jeu de barres), d'une indication claire de la position du contact et d'un mécanisme de fermeture/coupure rapide pour une suppression améliorée de l'arc. Entièrement conforme aux normes IEC 60947-2, IEC 60947-8, CCC et EU RoHS, il garantit les normes mondiales de sécurité et environnementales.

Spécifications clés

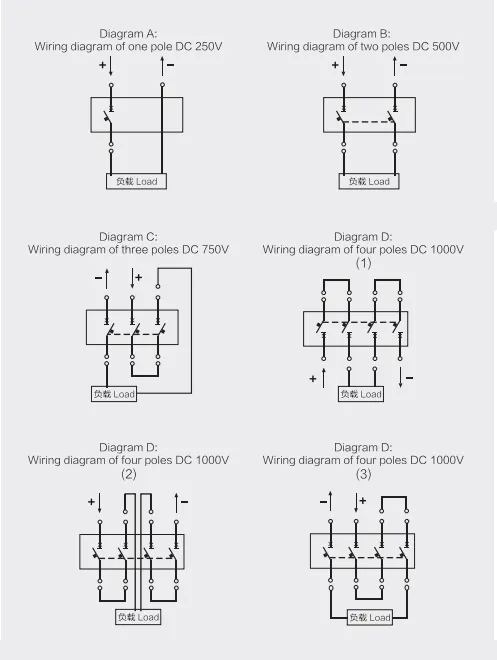

Schéma de câblage

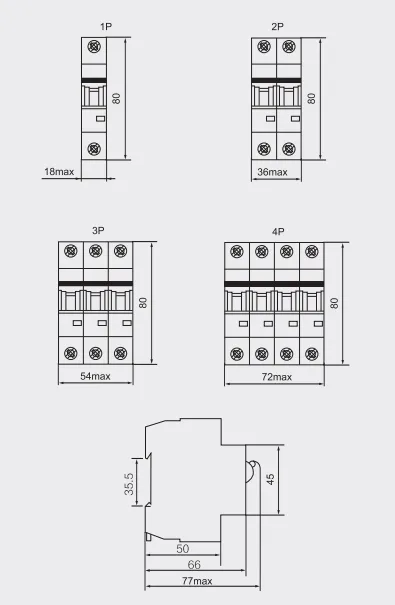

Présentation du disjoncteur CC miniature et dimensions d'installation

Pourquoi choisir CDADA DC MCB 250 V ?

★ Spécialement conçu pour les systèmes DC

La conception optimisée de la chambre de coupure garantit une interruption sûre des courants de défaut CC, contrairement aux disjoncteurs CA réutilisés.

★ Prêt pour l'énergie solaire photovoltaïque

Essentiel pour protéger les modules photovoltaïques contre les courants inverses et les retours de défaillance de l'onduleur : améliore la fiabilité du système.

★ Capacité de coupure élevée

6 kA à 250 V CC répond aux exigences de la plupart des installations solaires résidentielles et petites commerciales.

★ Certifications mondiales

IEC + CCC + RoHS = performances fiables en Asie, en Europe, en Afrique et en Amérique latine.

★ Conception sécurisée pour l'utilisateur

La fenêtre de position de contact claire évite les erreurs de fonctionnement ; le double câblage simplifie l’intégration du panneau.

★ Large plage de fonctionnement

Fonctionne de manière fiable de –35°C (climats froids) à +70°C (toits ou enceintes chauds).

Pourquoi choisir CDADA ?

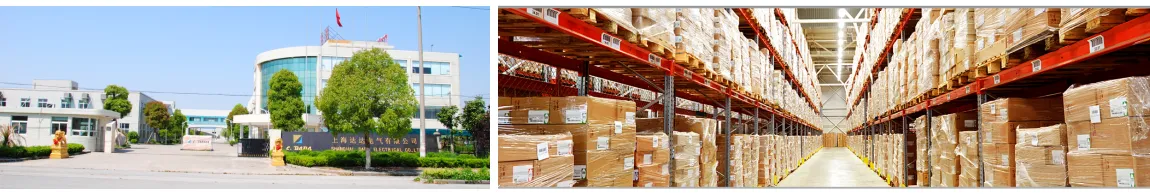

★ Nous sommes fabricant depuis plus de 42 ans. Notre entreprise construite en 1983, s'est développée très rapidement au cours des dernières années. Avec plus de 1 000 articles, nous concevons et fabriquons notre propre disjoncteur centré sur les disjoncteurs et les joints OEM disponibles dans le commerce. Nous créons un nouveau concept pour créer un disjoncteur mâle diversifié afin de répondre aux besoins des clients.

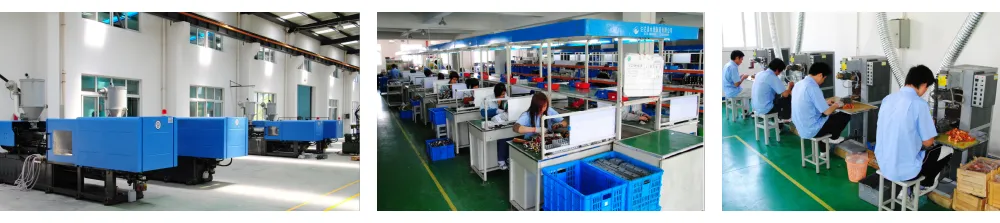

★ Avec plus de 42 ans d'expérience, nous disposons d'équipements de conception et de production en interne pour un délai d'exécution rapide et de qualité.

★ Nous avons une équipe de feedback très rapide. Les demandes ont été répondues dans un délai d'un jour ouvrable, 3D a répondu dans un délai d'un jour ouvrable.

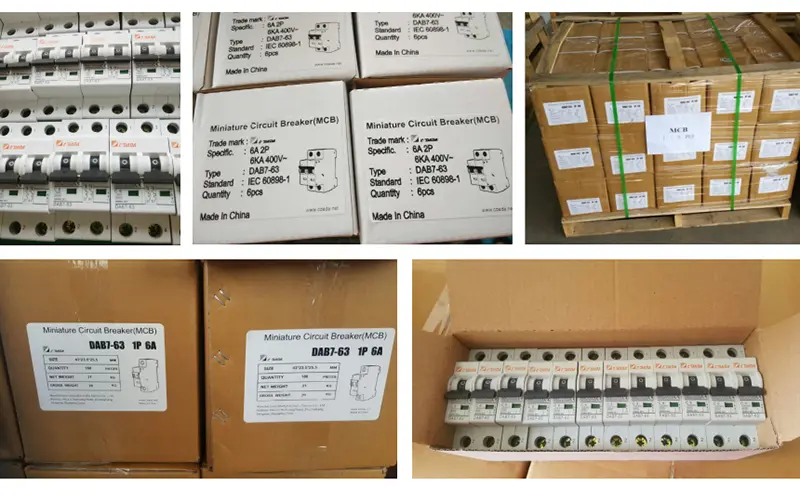

★ Emballage

La plupart de nos clients nous fournissent les spécifications du produit ou de l'emballage directement sur leurs impressions de conception. Nous serions heureux de travailler avec vous pour répondre à vos exigences.

★ Exposition Power Gen d'électricité de renommée mondiale

Notre exposition couvre le monde, Dubaï, le Brésil, la Russie, Hanovre, l'Égypte, l'Autriche, l'Iran, le Mexique et d'autres expositions professionnelles sur l'énergie.

Applications typiques

Systèmes solaires photovoltaïques : protection des chaînes dans les boîtiers de raccordement

Stockage d'énergie par batterie : protection contre les surintensités côté CC

Armoires d'alimentation télécom : distribution –48 V ou +24 V CC

Bornes de recharge pour véhicules électriques : circuits CC auxiliaires

Panneaux de commande industriels : alimentations CC pour API, capteurs et actionneurs

FAQ

Q1 : Puis-je utiliser un MCB AC pour les circuits DC 250 V ?

A1 : Non. Les disjoncteurs CA s'appuient sur le passage à zéro pour éteindre les arcs. Le courant continu n'a pas de passage à zéro, donc les arcs persistent, provoquant une fusion, un incendie ou un échec de déclenchement. Utilisez toujours un MCB classé CC comme le CDADA DAB7-63.

Q2 : La polarité est-elle importante ?

A2 : Oui ! Le disjoncteur miniature DAB7-63 250 V CC est doté de bornes d'entrée (alimentation +/–) et de sortie (L+/L–) définies. L'inversion de polarité réduit l'efficacité de l'extinction de l'arc et peut annuler la certification de sécurité.

Q3 : Quelle est la différence entre les MCB DC 1P, 2P et 4P ?

A3 :

● 1P : protège un conducteur à 250 V CC (par exemple, ligne positive dans un système PV mis à la terre)

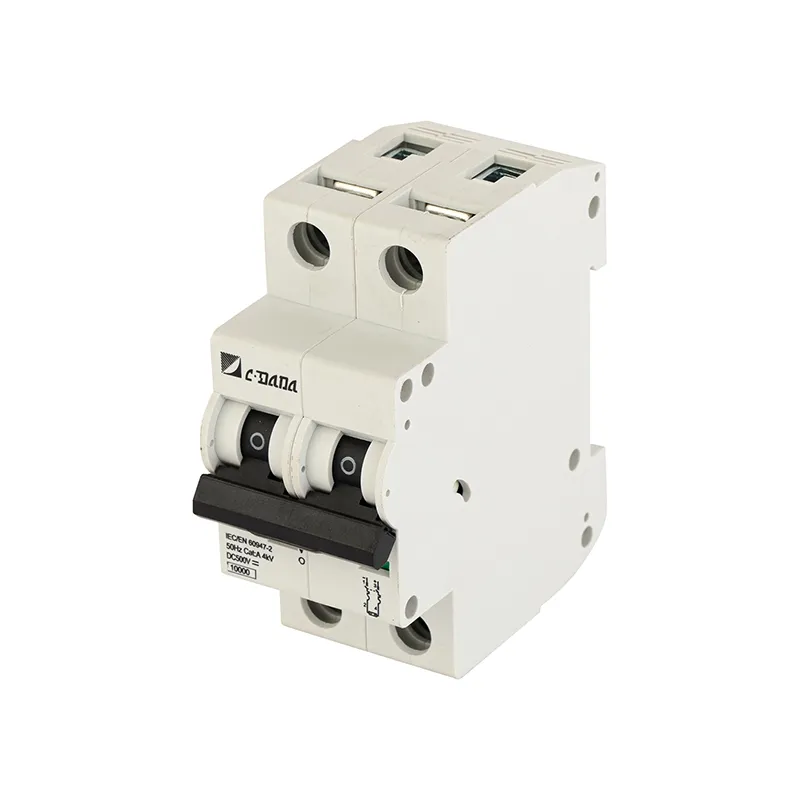

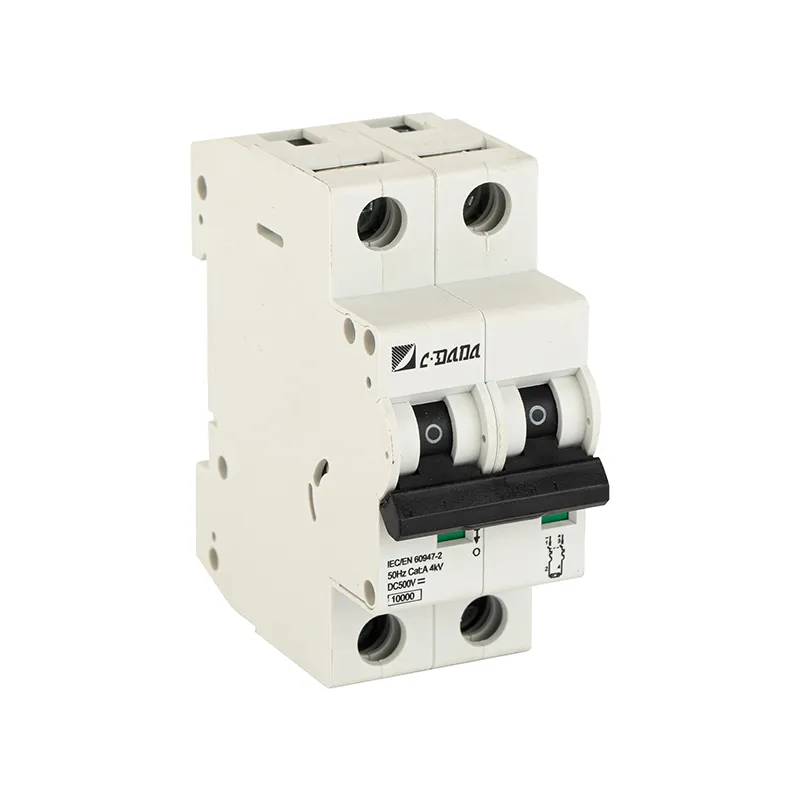

● 2P : coupe le + et le – à 500 V DC (systèmes flottants)

● 4P : pour les chaînes 1 000 V CC (grandes installations photovoltaïques commerciales)

→ Faites toujours correspondre le nombre de pôles à la tension de votre système et au schéma de mise à la terre.

Q4 : Peut-il être utilisé pour des commutations fréquentes ?

R4 : Non, il est conçu pour des opérations manuelles peu fréquentes (par exemple, maintenance). Pour une commutation quotidienne, utilisez un contacteur CC ou un interrupteur de charge.

Q5 : Pourquoi choisir CDADA plutôt que d’autres marques DC MCB ?

A5 : CDADA propose :

● Véritable conception d'interruption d'arc CC (non adaptée au courant alternatif)

● Certification complète CEI + CCC

● Indicateur d'état visuel clair

● Large plage de courant (1A–63A) pour un dimensionnement précis

● Prix compétitifs avec documentation technique en anglais
