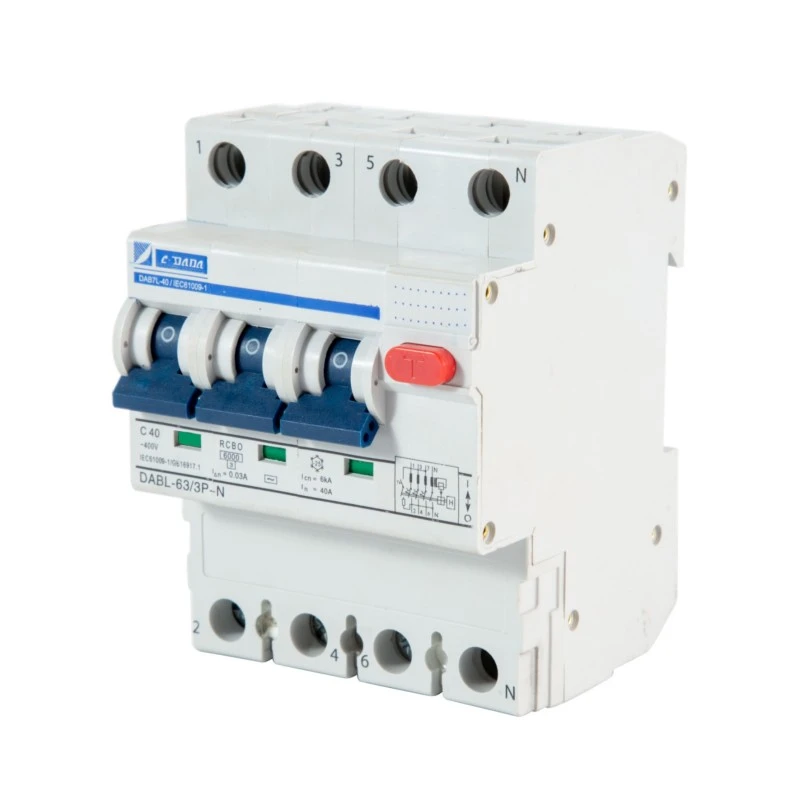

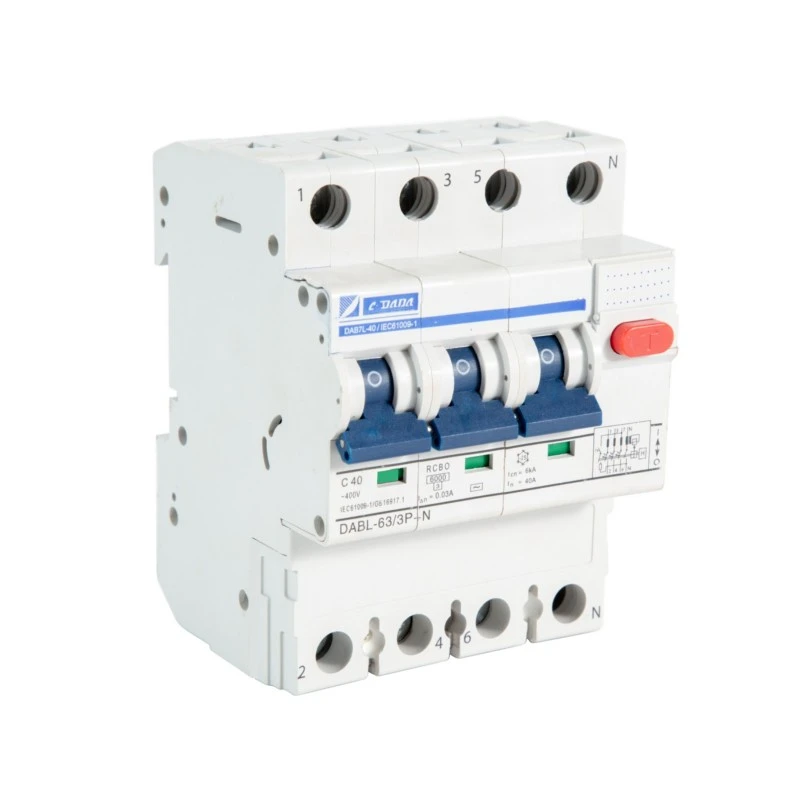

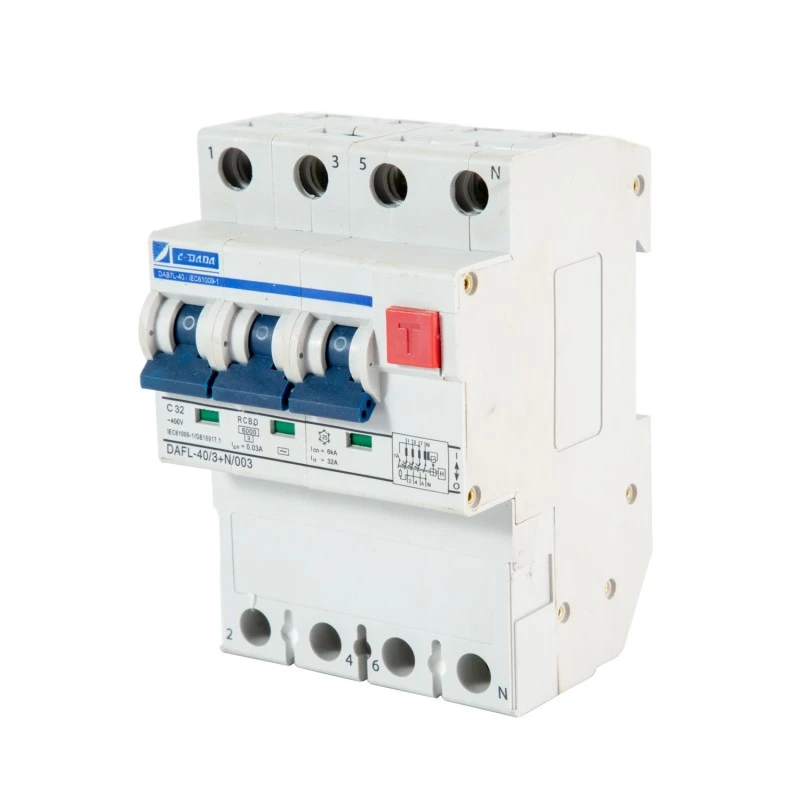

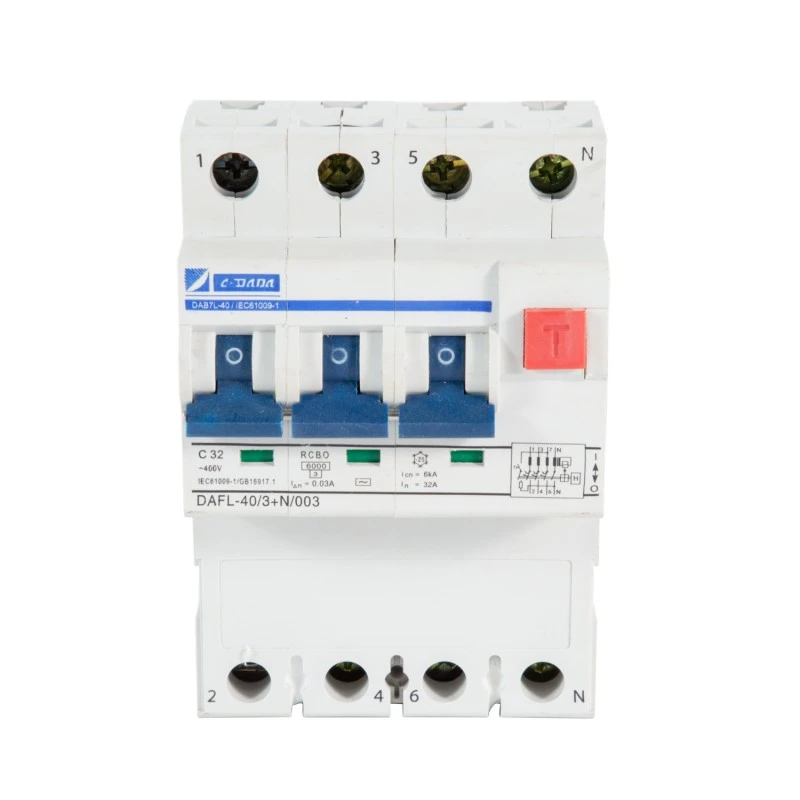

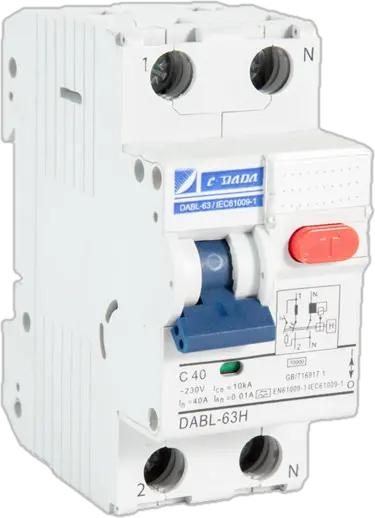

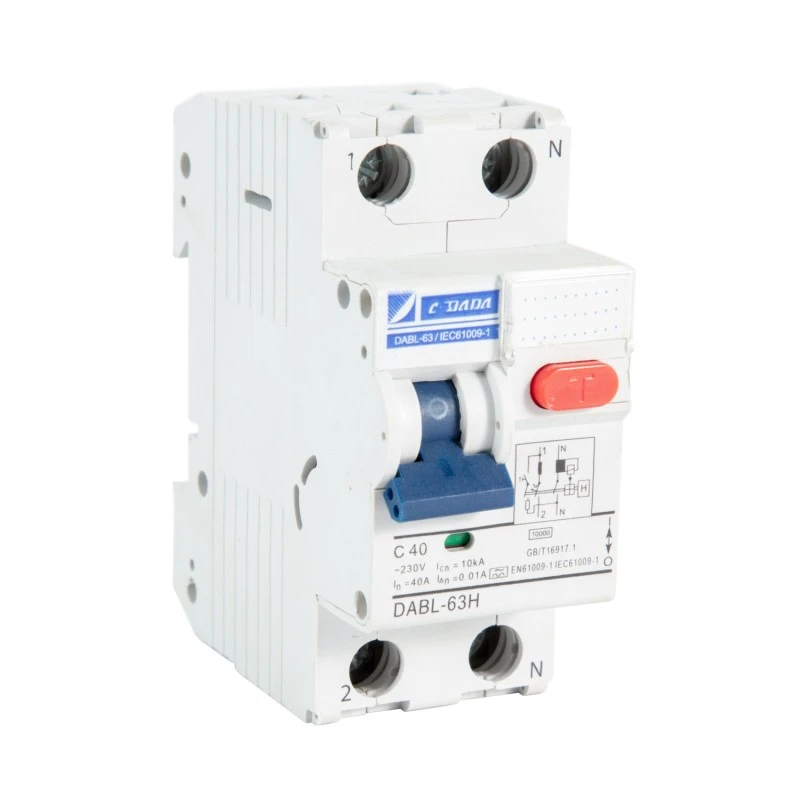

Disjoncteur électromagnétique 2P 4P

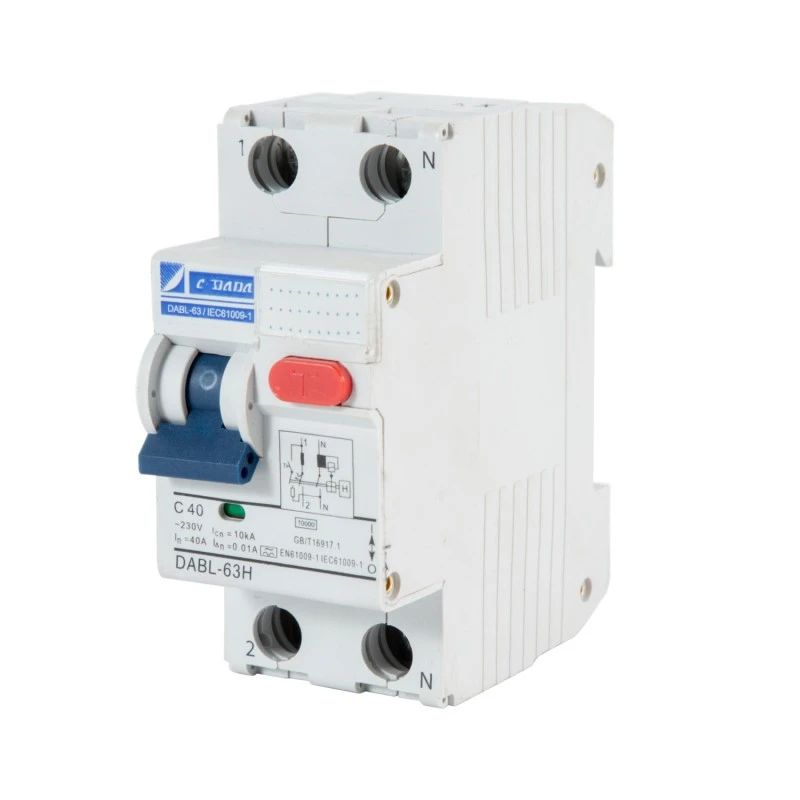

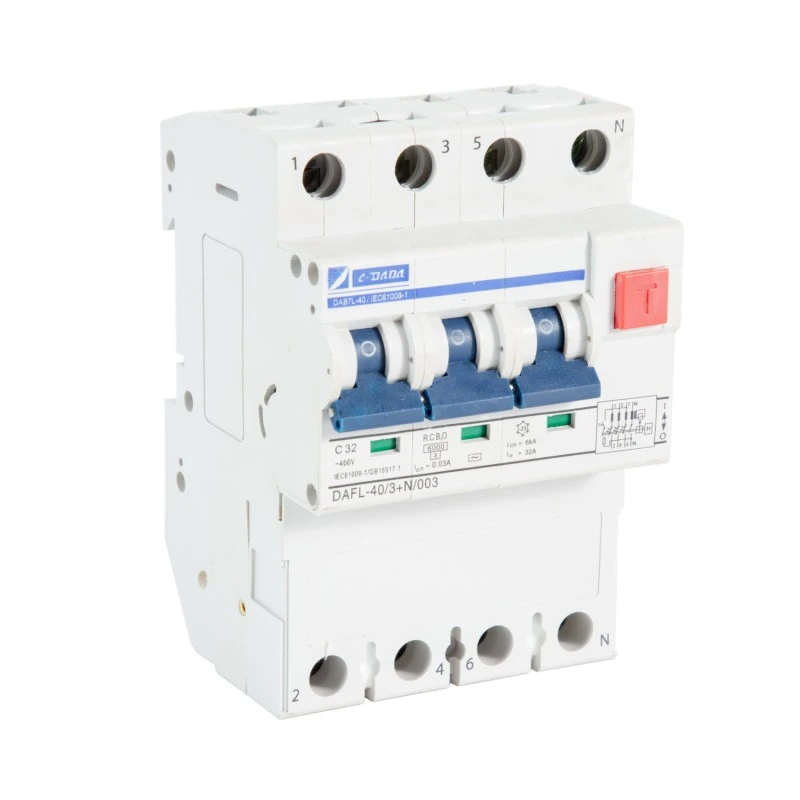

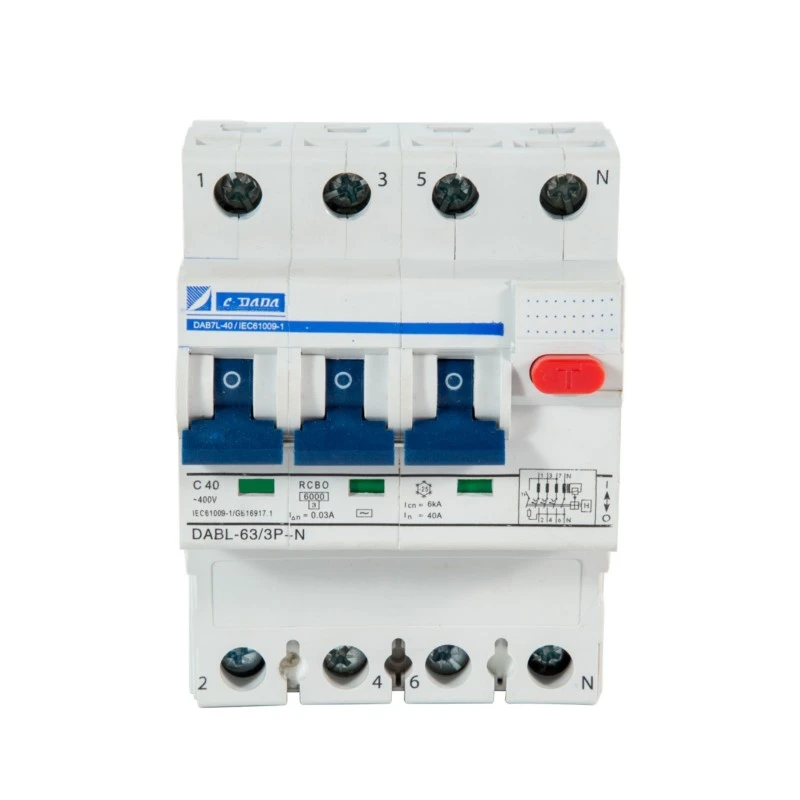

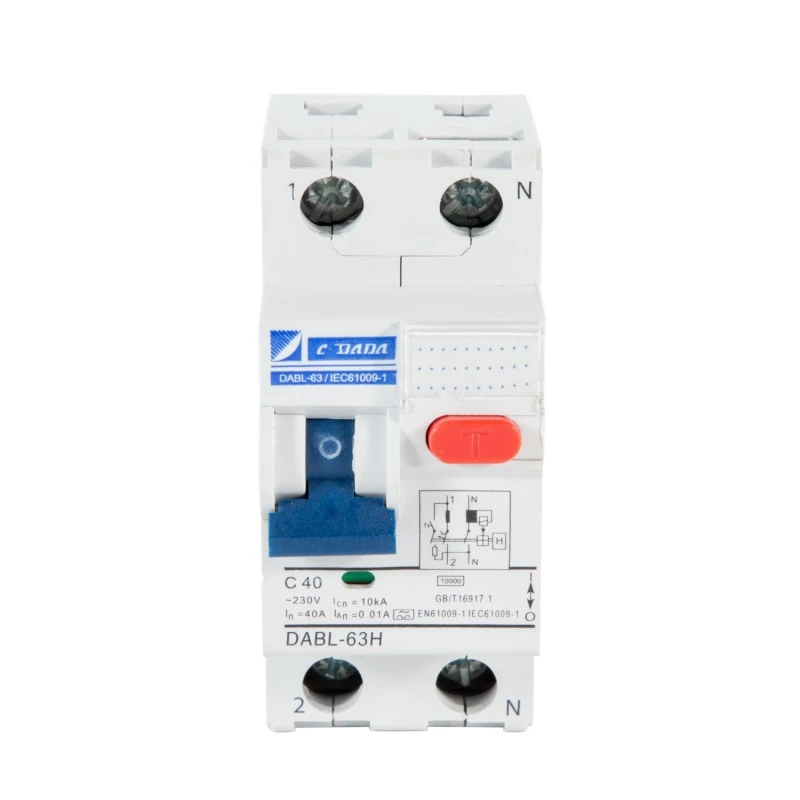

Pour une sécurité sans compromis dans les environnements où la fiabilité de l'alimentation électrique est incertaine, Shanghai DADA Electric CO., LTD. présente le RCBO électromagnétique CDADA DABF-63 2P 4P, un véritable disjoncteur électromagnétique à courant résiduel 2P/4P avec protection contre les surintensités qui fonctionne sans aucun composant électronique ni alimentation externe. Conçu selon les normes CEI, ce RCBO offre trois protections essentielles dans un seul appareil :

★ Prévention des chocs électriques (via détection de courant résiduel 30 mA),

★ Protection contre les surcharges (mécanisme thermique),

★ Interruption de court-circuit (déclencheur magnétique, 6kA).

Recommandé pour les prises extérieures, les garages, les sous-sols et les installations rurales, le DABF-63 continue de fonctionner même en cas de perte du neutre, de chute de tension ou de panne de courant, un avantage essentiel par rapport aux alternatives électroniques. Avec un indicateur de position de contact indépendant, une plage de fonctionnement de –25 °C à +40 °C et une conception de terminal robuste, il offre des performances de sécurité là où cela compte le plus.

Spécifications clés

Modèle : série DABF-63

Type : RCBO électromagnétique (pas d'électronique, aucune alimentation auxiliaire requise)

Pôles : 2P (1+N) ou 4P (3+N)

Courant nominal (In) : 6–63 A (plage typique basée sur la plate-forme DAB7)

Sensibilité résiduelle (I△n) : 30 mA (standard pour la protection individuelle ; 100 mA en option)

Courant sans déclenchement : 0,5 × I△n

Temps de déclenchement à I△n : ≤ 0,1 s

Capacité de coupure : 6 kA

Fonctions de protection :

Courant résiduel (fuite) – détection électromagnétique

★ Surcharge – thermique bimétallique

★ Court-circuit – déclencheur magnétique

★ Température de fonctionnement : –25°C à +40°C

Montage : largeur 2 modules sur rail DIN 35 mm

Principales caractéristiques :

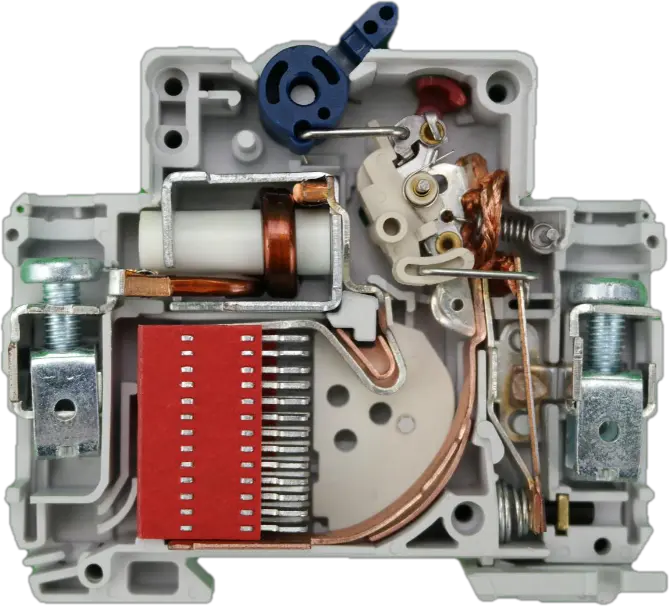

★ Mécanisme différentiel électromagnétique pur

★ Indicateur de position de contact indépendant (véritable état ON/OFF/trip)

★ Bouton « TEST » pour une vérification mensuelle des fonctionnalités

★ Pinces à bornes crantées → perte thermique réduite, adhérence plus forte

★ Contacts en argent → haute durabilité, faible résistance

★ Vis transversales (+/–) → installation facile

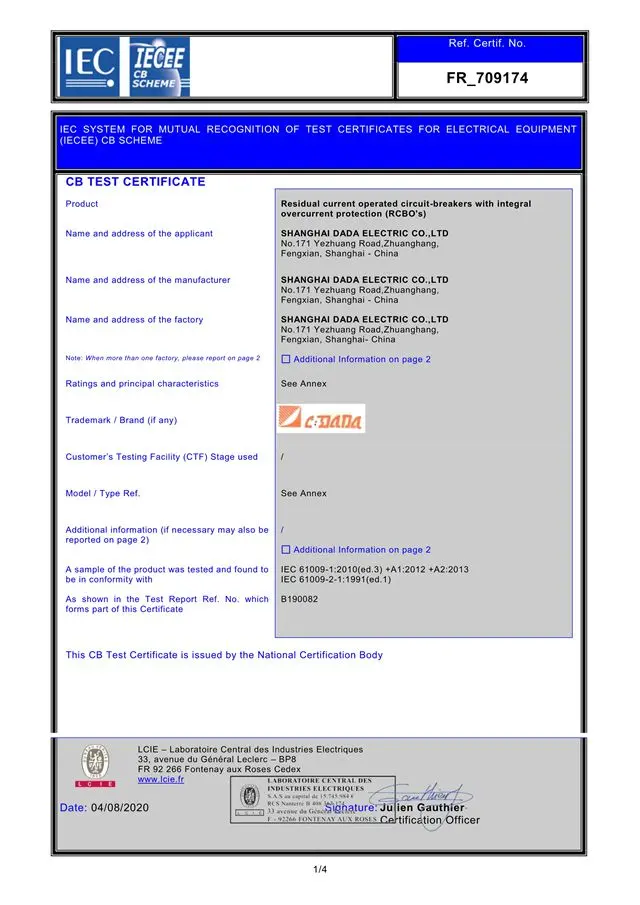

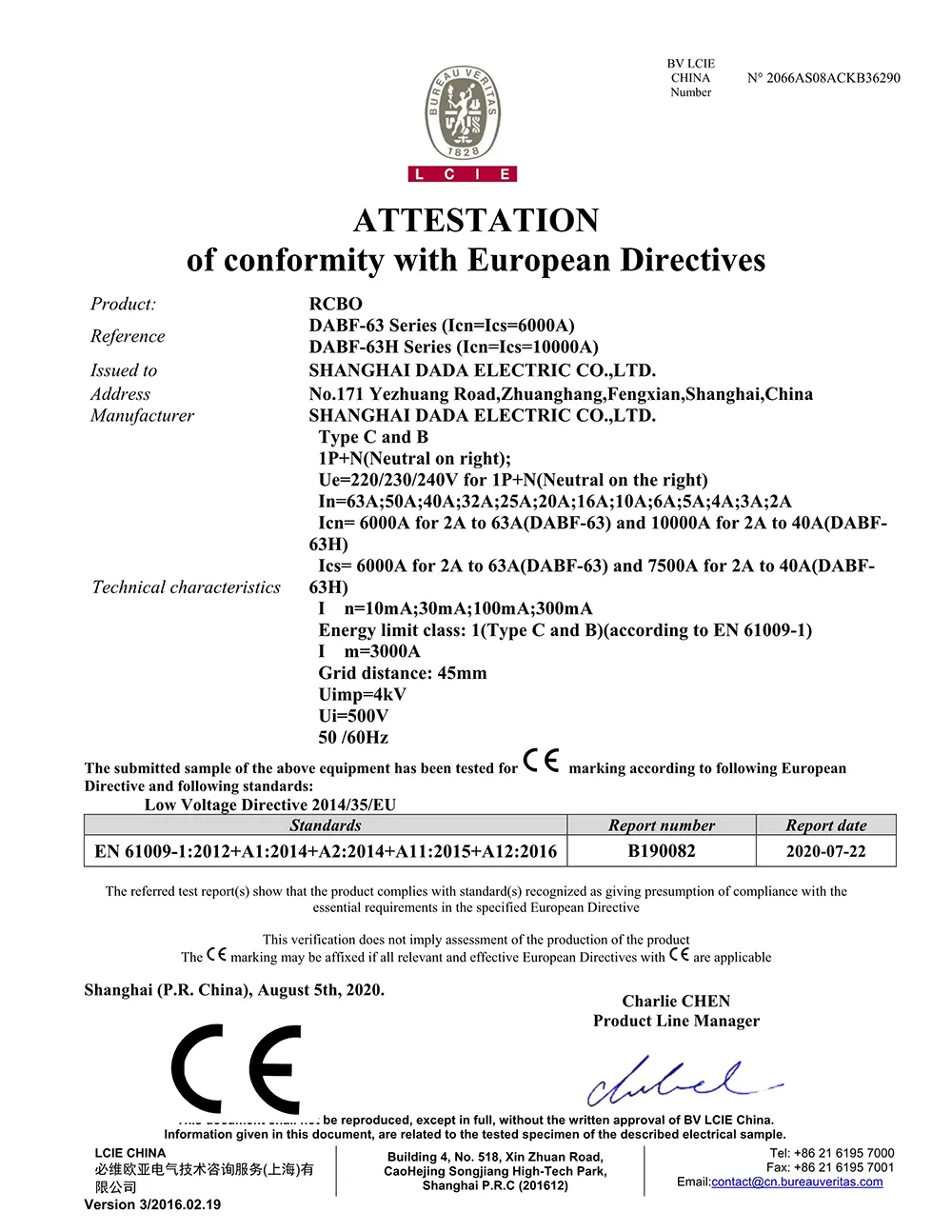

★ Certifications : CE, CB (matériaux conformes RoHS)

Pourquoi choisir le RCBO électromagnétique CDADA ?

★ Fonctionne sans électricité – jamais

Contrairement aux RCBO électroniques, notre RCBO électromagnétique 2P 4P ne nécessite aucune tension de ligne pour détecter les fuites, garantissant ainsi la protection en cas de panne du neutre, de baisse de tension ou de panne complète.

★ Idéal pour les endroits difficiles ou éloignés

Parfait pour les zones rurales, les chantiers de construction, les fermes, les tunnels et les régions aux réseaux instables où les appareils électroniques peuvent mal fonctionner.

★ Intrinsèquement à sécurité intégrée

Pas de semi-conducteurs = pas de vieillissement, pas d'erreurs logicielles, pas de sensibilité EMI. Juste une physique électromagnétique prouvée.

★ Effacer l'état opérationnel

L'indicateur de contact indépendant indique l'état réel du contact, critique pour les audits de maintenance et de sécurité.

★ Compact et fiable

La taille à 2 modules permet d'économiser de l'espace sur le panneau, tandis que les contacts en alliage d'argent et les bornes robustes garantissent une longue durée de vie.

★ Conformité mondiale

Certifié selon les normes CEI, CE et CB – approuvé pour l'exportation et les projets internationaux.

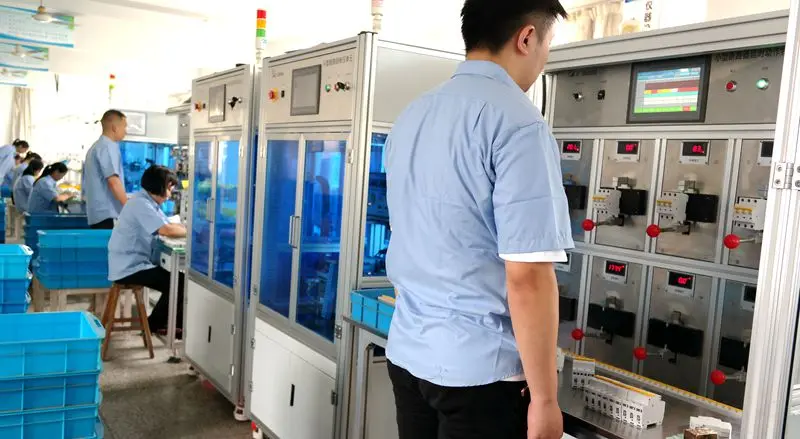

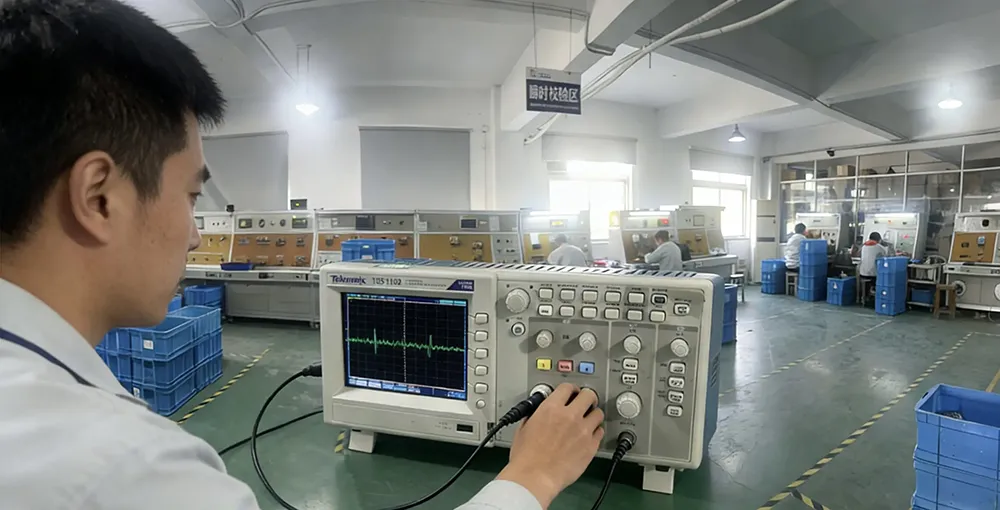

★ Puisque notre politique consiste à inspecter à 100 % tous les produits qui quittent nos installations, nous pouvons garantir avec une certitude absolue que le produit est fonctionnellement précis à 100 % avant de quitter nos installations.

★ Nous continuerons à développer notre expertise technologique en investissant dans des équipements, des processus, des personnes et des certifications qui se refléteront dans notre produit et, en fin de compte, dans la satisfaction de nos clients.

Applications typiques

Projets d'électrification rurale

Prises extérieures et points de recharge pour véhicules électriques (couche de base)

Garages, caves et ateliers (environnements humides et froids)

Systèmes de mise à la terre TT (où l'intégrité du neutre est mauvaise)

Circuits de secours et panneaux d'urgence

Foire aux questions

Q1 : Quelle est la différence entre les disjoncteurs différentiels électroniques et électromagnétiques ?

A1 :

Q2 : Ce RCBO fournit-il une protection contre les surtensions ?

A2 : Non. Les véritables disjoncteurs électromagnétiques n'incluent pas de varistances ni de suppression de surtension ; ceux-ci nécessitent des composants électroniques. Si une protection contre les surtensions est nécessaire, associez-la à un SPD (dispositif de protection contre les surtensions) séparé.

Q3 : 30 mA sont-ils suffisants pour la protection personnelle contre les chocs ?

A3 : Oui. 30 mA est le seuil standard CEI pour la protection vitale contre les contacts directs dans les circuits résidentiels et commerciaux.

Q4 : Peut-il être utilisé comme principale protection des nouveaux arrivants ?

A4 : Oui : avec un pouvoir de coupure de 6 kA, le DABF-63 peut servir de protection entrante dans les petits tableaux de distribution, en particulier dans les systèmes TT.

Q5 : Pourquoi choisir CDADA pour le RCBO électromagnétique ?

A5 : CDADA propose :

● Véritable conception électromagnétique (pas d'électronique cachée)

● Véritable capacité de fonctionnement 0 V

● Taille compacte à 2 modules — rare pour les types électromagnétiques

● Indicateur de contact indépendant pour la vérification de la sécurité

● Certifications mondiales (CE/CB) et support prêt pour les OEM
