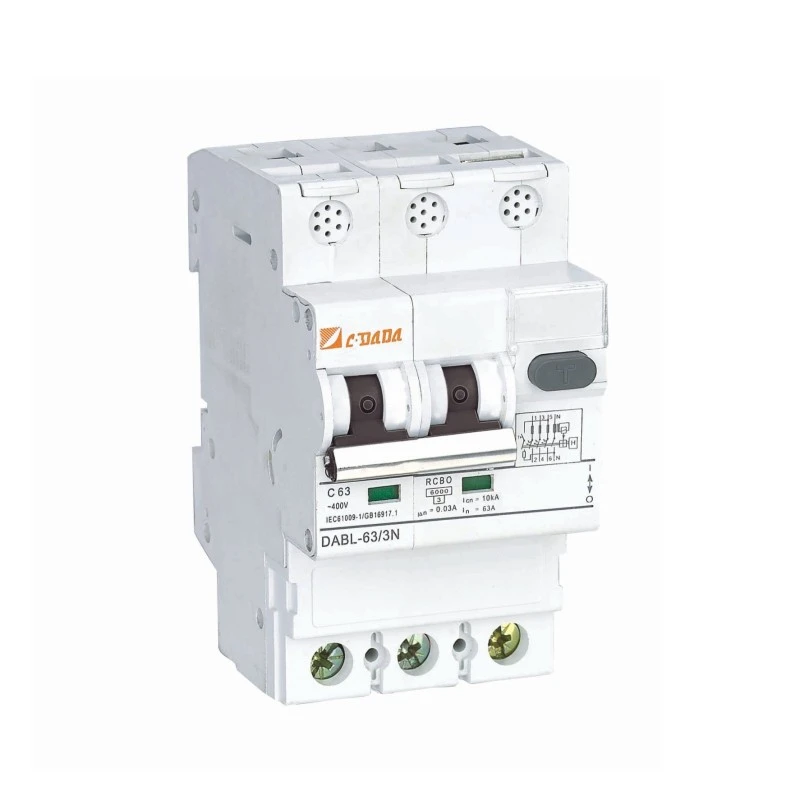

RCBO de type électronique 2P 4P

Maximisez la sécurité dans les installations électriques modernes avec le RCBO de type électronique CDADA DABL-63 2P 4P, un disjoncteur à courant résiduel compact et intelligent avec protection contre les surintensités conçu par Shanghai DADA Electric CO., LTD. Conçu pour les applications 2P (1+N) et 4P (3+N), ce RCBO électronique offre une protection quatre en un :

Prévention des chocs électriques (via détection de courant résiduel 30 mA),

Protection contre les surcharges,

Interruption de court-circuit (pouvoir de coupure 6kA),

Suppression des surtensions (varistance de classe D intégrée).

Idéal pour les prises extérieures, l'éclairage de garage, les circuits de sous-sol et les alimentations d'appareils, le DABL-63 répond aux normes CE, CB et RoHS et dispose d'un module différentiel électronique pour une détection ultra-sensible des défauts. Avec une largeur DIN à 2 modules, un indicateur de position de contact indépendant et une plage de fonctionnement de –25 °C à +40 °C, il est conçu pour être fiable dans divers climats et environnements résidentiels/commerciaux.

Spécifications clés

Modèle : série DABL-63

Type : RCBO électronique (disjoncteur de courant résiduel avec protection contre les surintensités)

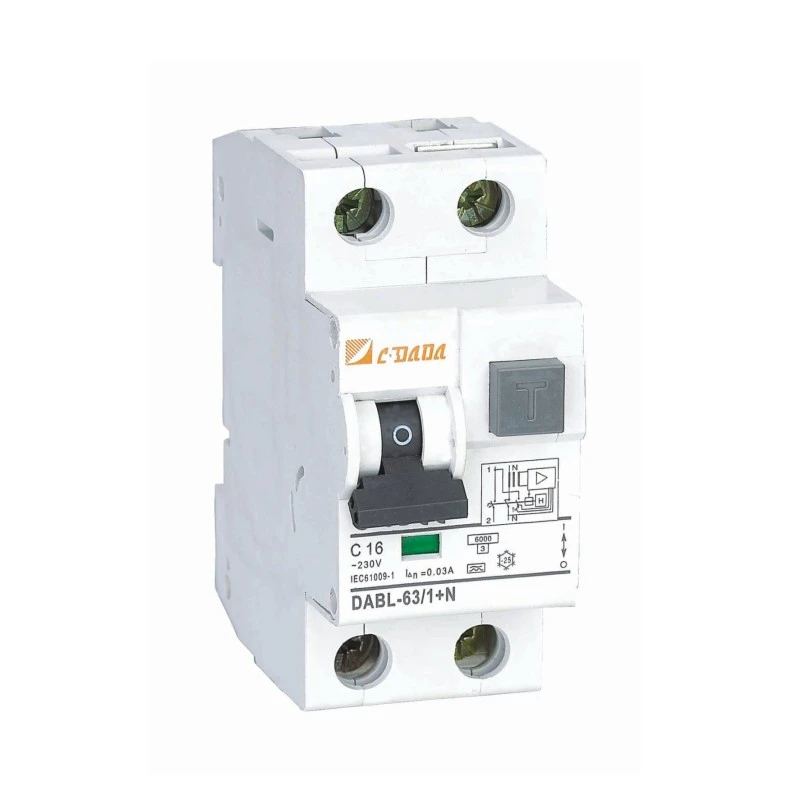

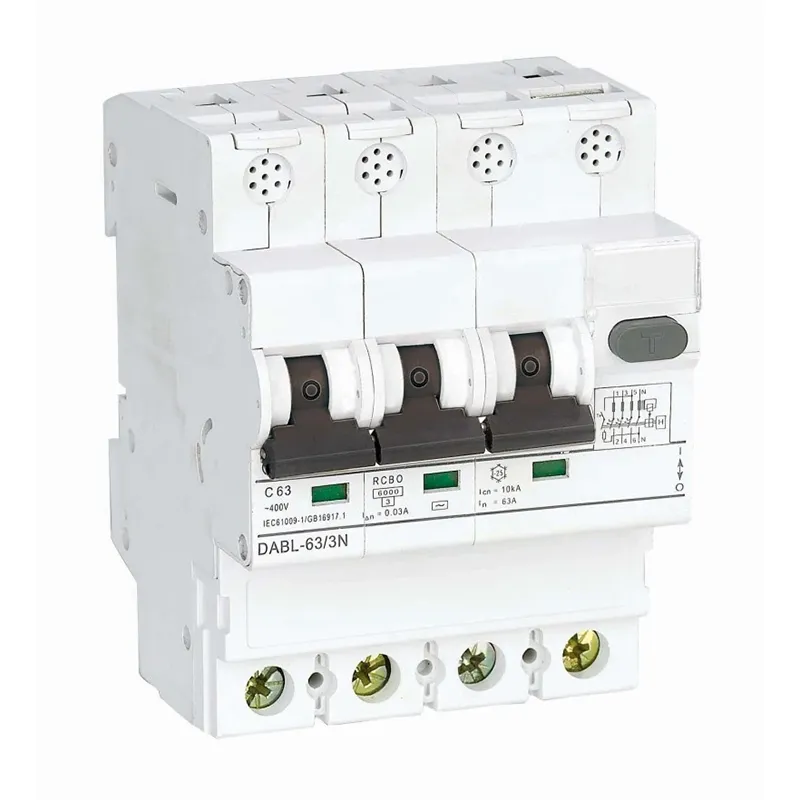

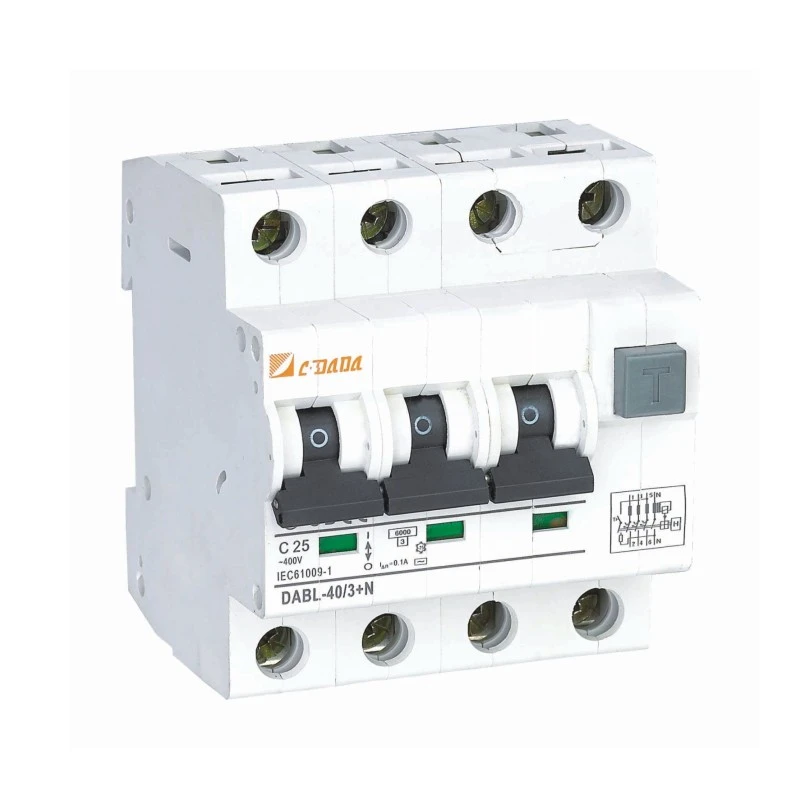

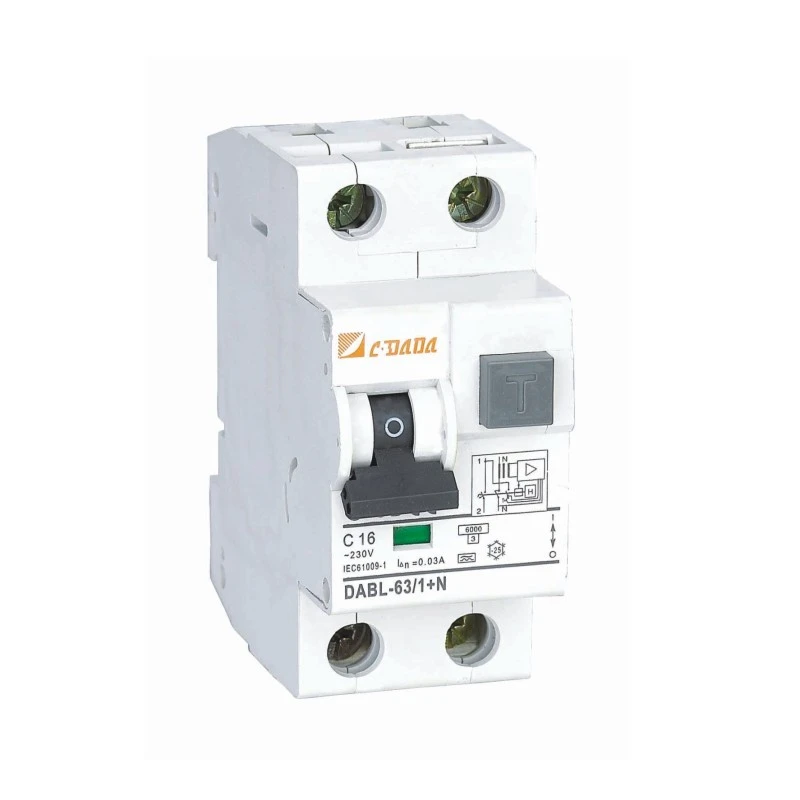

Pôles : 2P (1+N) ou 4P (3+N)

Courant nominal (In) : généralement 6 à 63 A (basé sur la plate-forme DAB7-63)

Sensibilité résiduelle (I△n) : 30 mA (norme pour la protection individuelle)

Capacité de coupure : 6 kA, 10 kA

Fonctions de protection :

Courant résiduel (fuite)

Surcharge (thermique)

Court-circuit (électromagnétique)

Surtension (via varistance de classe D intégrée)

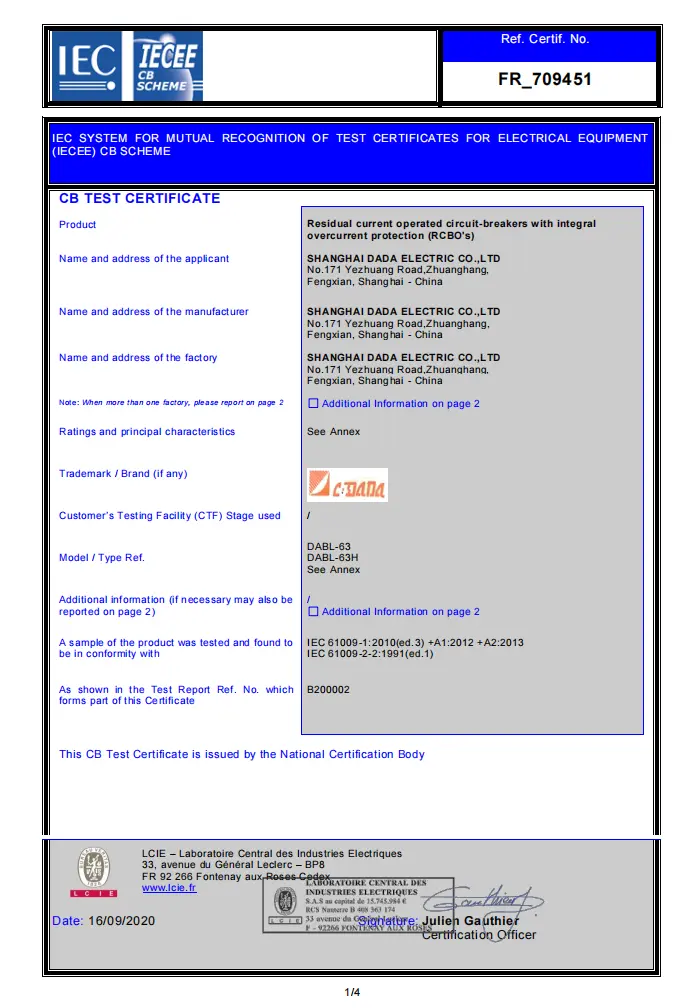

Certifications : CE, CB, RoHS

Température de fonctionnement : –25°C à +40°C

Montage : largeur 2 modules sur rail DIN 35 mm

Fiche technique

Principales caractéristiques :

★ Module différentiel électronique → haute sensibilité et réponse rapide

★ Indicateur de contact indépendant (affiche le véritable état ON/OFF/déclenchement)

★ Bouton « TEST » pour une vérification mensuelle des fonctionnalités

★ Pinces à bornes crantées → chaleur plus faible, adhérence plus forte

★ Vis transversales (+/–) → installation plus facile, pas de chute de pièces

★ Alliage de contact à base d'argent → durée de vie plus longue, résistance inférieure

Pourquoi choisir le RCBO électronique CDADA ?

★ Protection tout-en-un en 2 modules

Remplace les MCB + RCCB + parasurtenseurs séparés, ce qui permet d'économiser de l'espace, des coûts et de la complexité du câblage.

★ Sécurité améliorée grâce à la suppression des surtensions

Un circuit combiné avec un module électronique de protection différentielle, une varistance de classe D et un disjoncteur intégré de la série DAB7-63 assure 4 types de protection : contre le courant résiduel (courant de fuite), les courts-circuits ; surcharge et surtension.

★ Véritable visibilité de l'état

Contrairement aux disjoncteurs standards, l'indicateur de contact indépendant indique l'état réel du contact, même si la poignée est maintenue manuellement sur ON.

★ Conception conviviale pour l'installateur

● Large plage de température → convient aux garages non chauffés ou aux greniers chauds

● Bornes à encoches → connexions sécurisées à faible résistance

● Vis à double entraînement → fonctionne avec des outils plats ou Phillips

★ Certifié mondialement

Les approbations CE, CB et RoHS garantissent la conformité en Europe, en Asie, en Afrique et au-delà, ce qui est idéal pour les panels d'exportation.

★ Parfait pour les zones à haut risque

Recommandé pour les prises extérieures, les zones humides, les garages et les sous-sols où les risques de choc et d'incendie sont élevés.

★ Avec de nombreuses années d'expérience dans l'expédition vers la Russie et les pays européens en plus de toute l'Amérique du Sud, l'Europe, l'Asie et l'Australie, CDADA a ce qu'il vous faut !

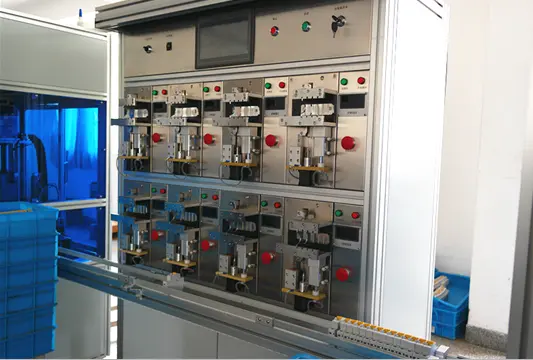

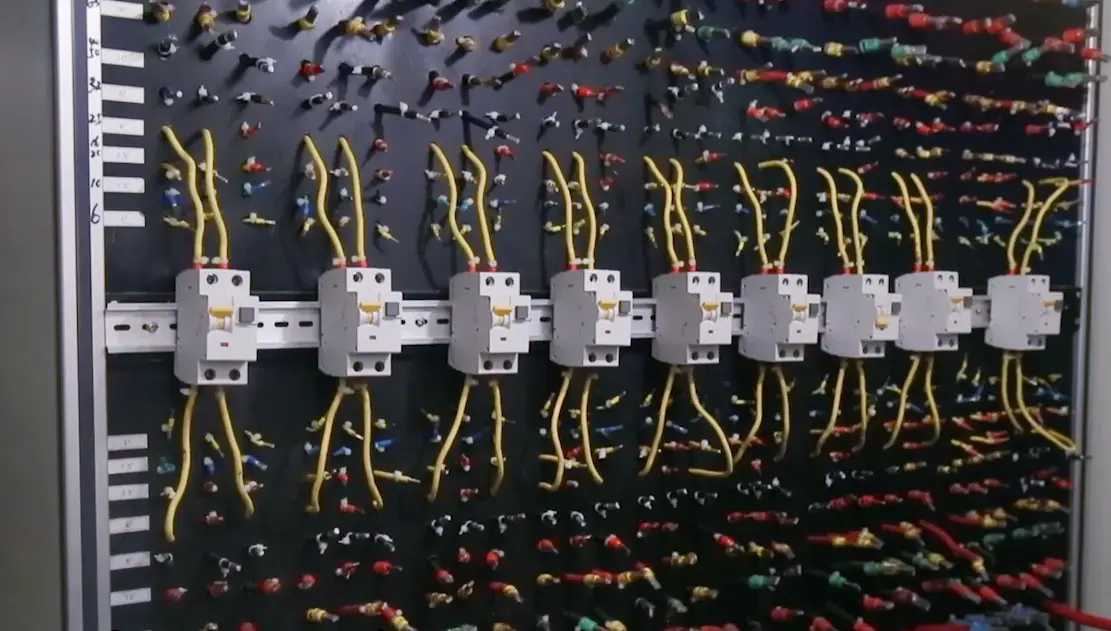

★ Puisque notre politique consiste à inspecter à 100 % tous les produits qui quittent nos installations, nous pouvons garantir avec une certitude absolue que le produit est fonctionnellement précis à 100 % avant de quitter nos installations.

★ Nous sommes heureux de vous accueillir à tout moment ! C’est la seule façon pour nous d’avoir un contrôle total sur les temps de production et le débit des processus.

Applications typiques

Prises extérieures : pour outils de jardin, chargeurs de véhicules électriques, lumières de Noël

Éclairage de garage et de sous-sol : Environnements humides et froids

Circuits électroménagers : Machines à laver, lave-vaisselle, réfrigérateurs

La puissance de l'atelier : là où les outils et l'humidité coexistent

Sous-panneaux résidentiels : solution compacte et multi-protection

Foire aux questions (FAQ)

Q1 : Quelle est la différence entre un RCCB et un RCBO ?

A1 : Un RCCB détecte uniquement le courant résiduel (de fuite) ; il ne protège pas contre les surcharges ou les courts-circuits. Un RCBO (comme le DABL-63) combine RCCB + MCB en un seul appareil, offrant une protection contre les fuites, les surcharges et les courts-circuits.

Q2 : Ce RCBO protège-t-il vraiment contre les surtensions ?

A2 : Oui ! Il comprend une varistance de classe D intégrée qui supprime les surtensions transitoires (par exemple, dues à la foudre ou aux surtensions de commutation) — une fonctionnalité rare dans les disjoncteurs différentiels standards.

Q3 : Pourquoi choisir un RCBO électronique plutôt qu’un électromagnétique ? A3 :

● Les disjoncteurs différentiels électroniques offrent une sensibilité plus élevée, une taille plus petite et peuvent intégrer des fonctions supplémentaires (telles que la protection contre les surtensions).

● Ils nécessitent une tension secteur pour fonctionner – ce n'est donc pas idéal si le neutre n'est pas fiable.

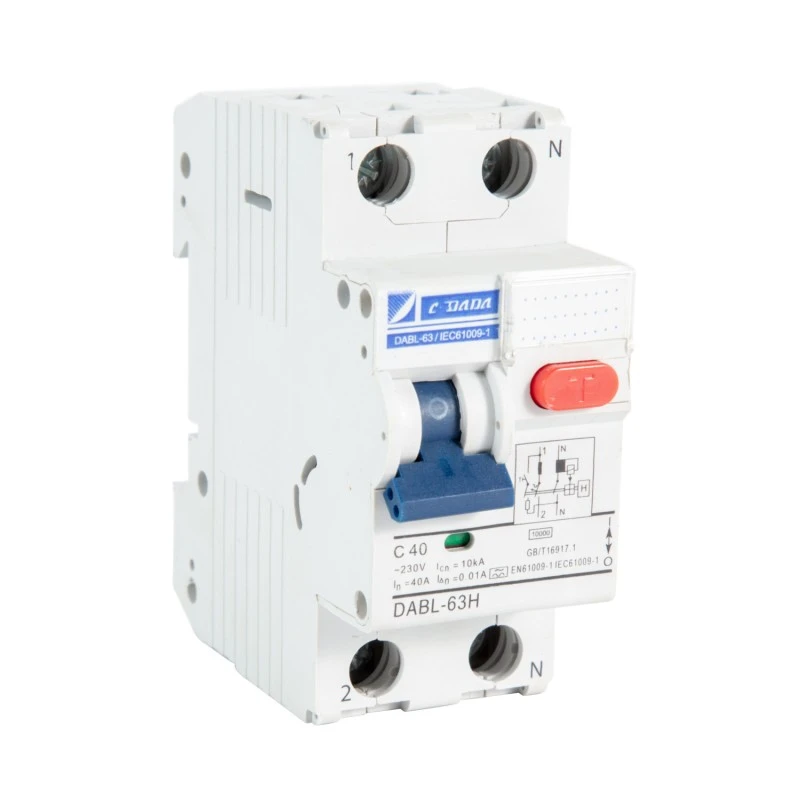

● Les types électromagnétiques fonctionnent à 0 V mais sont plus grands et manquent de fonctionnalités intelligentes.
→ Pour les réseaux résidentiels stables, les disjoncteurs différentiels électroniques comme le DABL-63 sont optimaux.

Q4 : 30 mA sont-ils suffisants pour la protection personnelle ?

A4 : Oui. 30 mA est le seuil de la norme internationale (CEI) pour la protection contre les chocs qui sauve des vies dans les circuits résidentiels.

Q5 : Pourquoi choisir CDADA pour le RCBO électronique ?

A5 : CDADA se démarque parce que :

● Véritable protection 4 en 1 (fuite + surcharge + court-circuit)

● La conception compacte à 2 modules permet d'économiser de l'espace sur le panneau

● L'indicateur de contact indépendant garantit un état précis

● Certifications mondiales (CE/CB/RoHS)

● Prêt pour les OEM : qualité constante, support en anglais, prix de gros
