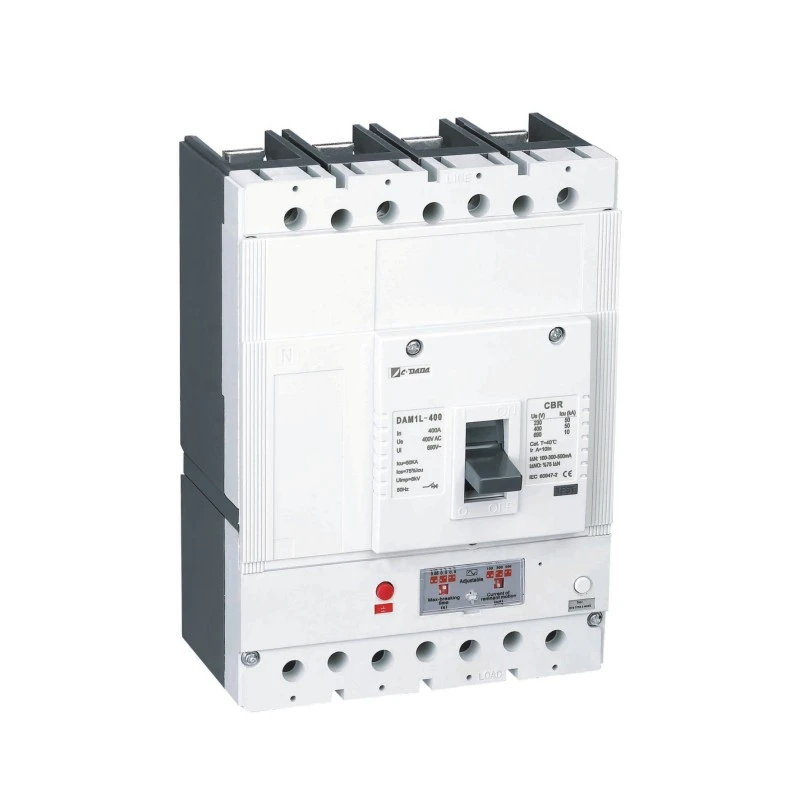

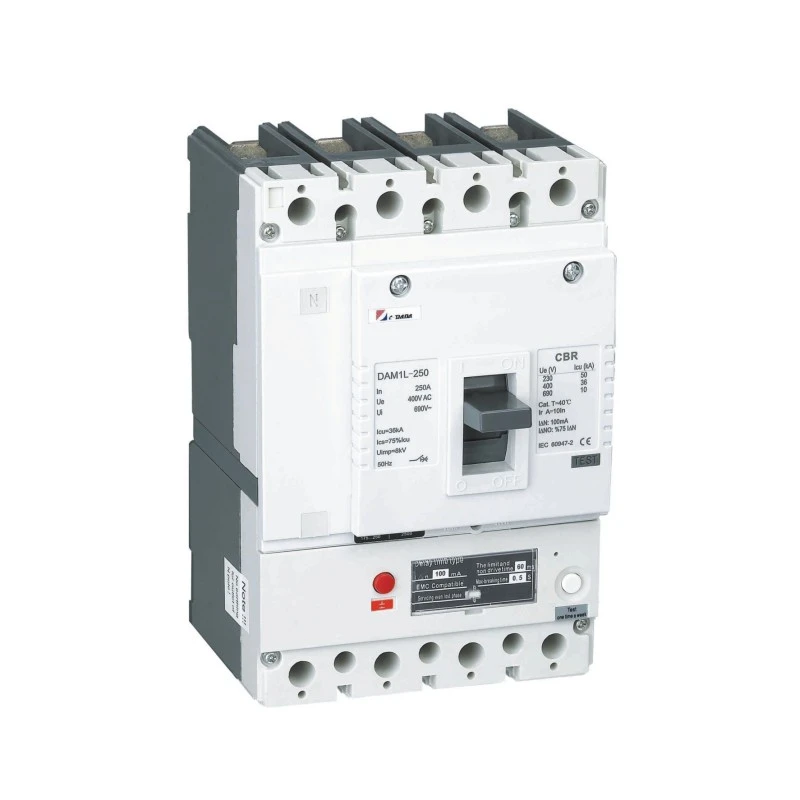

Disjoncteur de type CA avec fonctionnement en courant résiduel

Répondez aux normes de sécurité mondiales avec le disjoncteur de type CA CDADA DAM1L avec fonctionnement en courant résiduel, un disjoncteur différentiel à haute intégrité conçu par Shanghai DADA Electric CO., LTD. pour une protection fiable contre les défauts sinusoïdaux à la terre CA uniquement (conformément à la norme CEI 60755).

Conçu comme un disjoncteur à boîtier moulé 4P évalué de 10 A à 500 A à 400 V/415 V, il intègre une protection contre les surcharges, les courts-circuits et les courants résiduels dans une unité compacte. Certifié CE, CB et SEMKO, le DAM1L est idéal pour les applications où la détection pure des fuites CA est suffisante, comme le câblage résidentiel standard, les circuits d'éclairage ou les charges de moteur sans entraînements électroniques.

Avec un I△n réglable (30 mA à 1 000 mA), une électronique alimentée multiphasée (fonctionnelle jusqu'à 50 V) et une séparation d'arc robuste, il offre des performances sans faille dans les bâtiments, les tunnels et les infrastructures, tout en se conformant strictement aux exigences RCD de type CA.

Spécifications clés

Principales caractéristiques :

★ Circuit RCD alimenté multiphasé → fonctionne à ≥50 V

★ Bouton Push-to-test

★ Contacts principaux et d'arc séparés

★ Déclencheur magnétique réglable (0,8 à 1,0 × In)

★ Forte immunité aux EMI

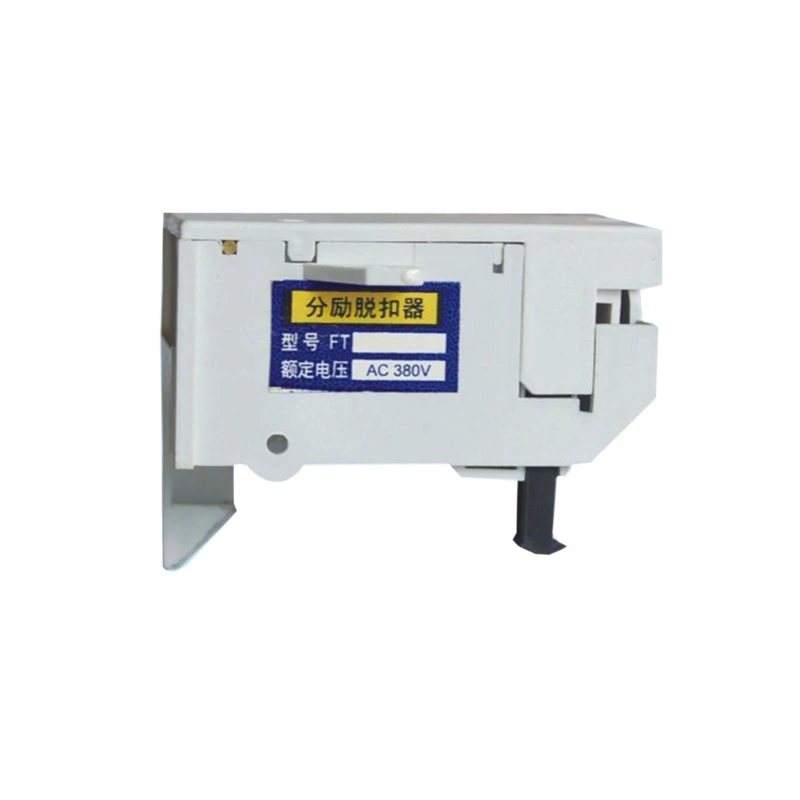

★ Prise en charge complète des accessoires (déclencheur shunt, contacts auxiliaires, poignée rotative)

Pourquoi choisir CDADA AC TYPE CBR ?

★ Véritable conformité de type AC

Contrairement aux appareils « universels » de type A, le CBR de type AC de CDADA est optimisé uniquement pour les fuites AC sinusoïdales, offrant ainsi une rentabilité plus élevée lorsque les charges électroniques (par exemple, VFD, SMPS) sont absentes.

★ Conception d'alimentation à sécurité intégrée

L'électronique RCD tire son énergie de toutes les phases, garantissant ainsi son fonctionnement même en cas de perte monophasée ou de sous-tension grave, un avantage crucial par rapport aux concurrents alimentés en monophasé.

★ Doubles rôles de sécurité

● 30 mA : conforme à la norme CEI pour la protection personnelle contre les chocs

● 100 mA–1 000 mA : évite les incendies dus à des défauts d'isolation dans les câbles et les boîtes de jonction

★ Protection réglable sur site

Ajustez la sensibilité et le délai en fonction des conditions d'installation, en évitant les déclenchements intempestifs tout en maintenant la conformité au code.

★ Intégration de qualité industrielle

Combine MCCB et RCD dans une seule unité scellée, ce qui permet d'économiser de l'espace, de réduire les erreurs de câblage et d'assurer une coordination parfaite.

★ Globalement accepté

Avec CE, CB et SEMKO, son utilisation est approuvée en Europe, au Moyen-Orient, en Afrique et en Asie, ce qui est idéal pour les constructeurs de tableaux orientés vers l'exportation.

★ Nos produits ont été fournis pour des projets de réseaux électriques, des installations industrielles, des bâtiments commerciaux et des projets d'infrastructure dans de nombreux pays.

★ Nous investissons continuellement dans la R&D, surveillons les normes mondiales et les tendances du marché et collaborons avec des experts du secteur pour améliorer notre portefeuille de produits.

Applications typiques

Bâtiments résidentiels : panneaux principaux ou sous-circuits (éclairage, prises) sans électronique

Éclairage commercial : circuits de plafond de bureau, éclairage de couloir

Charges de moteur traditionnelles : pompes, ventilateurs, compresseurs (non entraînés par VFD)

Infrastructure : éclairage des tunnels, armoires de rue, salles des machines des ascenseurs

Projets sensibles aux coûts : lorsque les DDR de type A sont inutiles et sur-spécifiés

FAQ

Q1 : Que signifie « AC TYPE » pour un dispositif à courant résiduel ?

A1 : Les CBR de TYPE AC répondent uniquement aux courants résiduels alternatifs sinusoïdaux réguliers (par exemple, dus à une isolation endommagée dans les appareils de chauffage ou les moteurs). Ils ne détectent pas les pulsations CC provenant des appareils électroniques tels que les chargeurs de téléphone ou les pilotes de LED. Utilisez le type A si de telles charges sont présentes.

Q2 : Puis-je utiliser ce AC CBR 63A pour un circuit de prise domestique ?

A2 : Uniquement si le circuit ne comporte aucun appareil électronique (par exemple, des charges résistives pures comme des lampes à incandescence ou des bouilloires à l'ancienne). Pour les maisons modernes équipées de téléviseurs, d'ordinateurs portables ou de lumières LED, choisissez plutôt un RCD de type A.

Q3 : Pourquoi devrais-je choisir le type AC plutôt que le type A ?

A3 : Coût inférieur et immunité plus élevée contre les faux déclenchements dans des environnements purement AC. Si votre système ne dispose pas de redresseurs, d'onduleurs ou d'alimentations à découpage, le type AC est suffisant et plus économique.

Q4 : Est-ce que cela fonctionne si une phase échoue ?

A4 : Oui ! Le circuit RCD est alimenté par une alimentation multiphasée, il reste donc actif même en cas de perte de phase ou de chute de tension jusqu'à 50 V, garantissant ainsi une protection continue contre les fuites.

Q5 : Pourquoi choisir CDADA pour un disjoncteur de type CA avec fonctionnement à courant résiduel ?

A5 : CDADA propose :

● Véritable conception de type CA conforme à la norme CEI 60755

● MCCB + RCD intégrés dans une seule unité (aucun problème de compatibilité)

● Electronique alimentée multiphasée pour plus de fiabilité

● Ajustabilité sur site de I△n et de la temporisation

● Certifications mondiales (CE/CB/SEMKO) avec tarification adaptée aux OEM
