MCCB avec protection contre les fuites

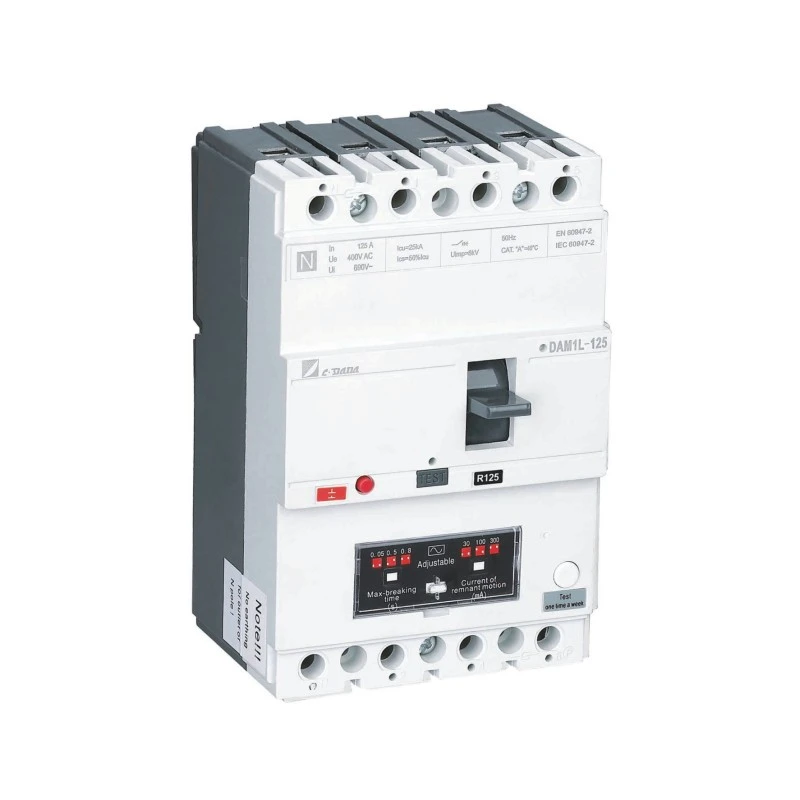

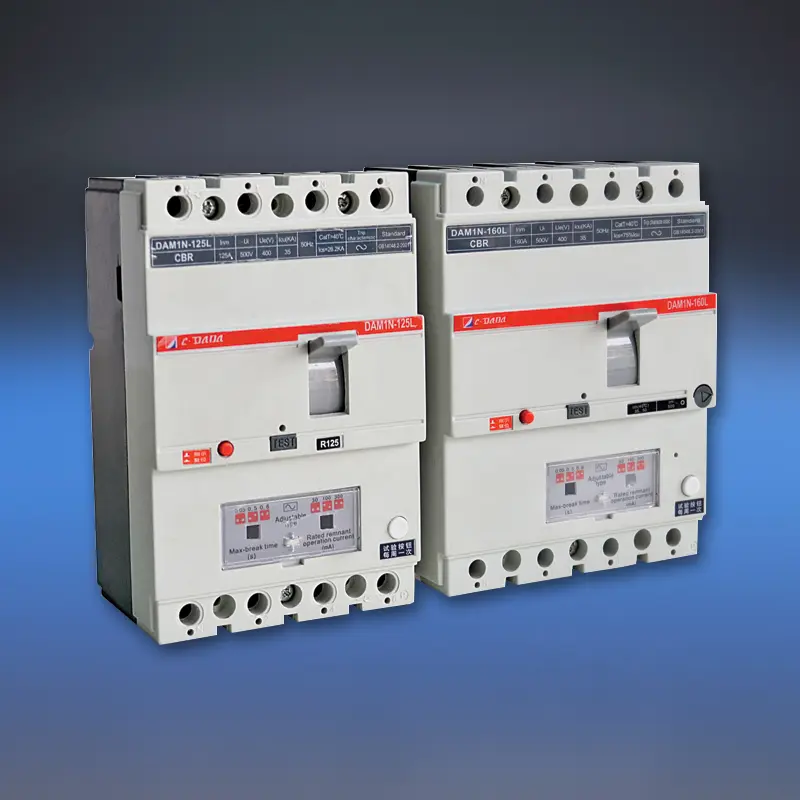

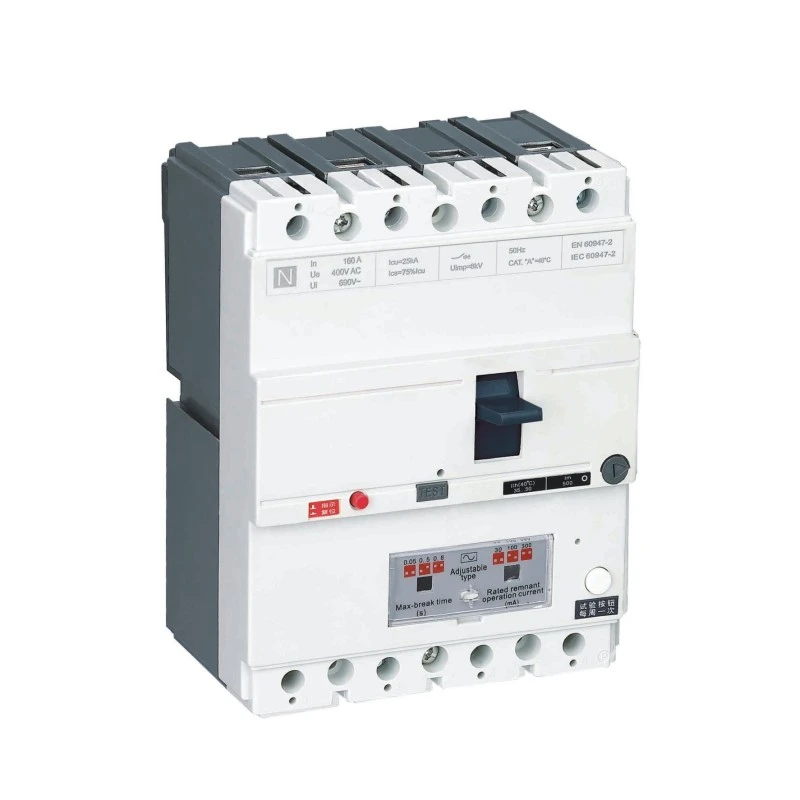

Améliorez la sécurité électrique au-delà de la protection contre les surcharges et les courts-circuits avec le MCCB de la série CDADA DAM1L avec protection contre les fuites, un disjoncteur à boîtier moulé intégré avec fonctionnalité de courant résiduel intégrée (RCD/ELCB). Conçu par le fabricant professionnel Shanghai DADA Electric CO., LTD selon les normes internationales, ce MCCB 4P de fuite combine une distribution d'énergie haute performance avec une détection des défauts à la terre qui sauve des vies et sauve des incendies.

Évalué de 10 A à 500 A à 400 V/415 V, il offre un courant de fonctionnement résiduel réglable (30 mA à 1 000 mA) et une temporisation en option, permettant une protection sur mesure pour la sécurité personnelle (≤ 30 mA) ou la prévention des incendies (100 mA à 500 mA+). Grâce à une électronique alimentée multiphasée, il reste opérationnel même en cas de panne d'une phase ou de tension chute à 50 V, garantissant une fiabilité inégalée dans les infrastructures critiques telles que les tunnels, les gratte-ciel, les centres de transport et les installations industrielles.

Spécifications clés

Modèle : Série DAM1L – MCCB de fuite à la terre (MCCB de type CBR)

Poteaux : 4P (standard ; 3P disponible sur demande)

Courant nominal (In): 10A – 500A

Tension nominale : 400 V/415 V CA, 50 Hz.

Tension d'isolation (Ui) : 400 V (≤160A), 690 V (>250A)

Paramètres de courant résiduel (I△n) : 30 mA, 100 mA, 300 mA, 500 mA, 1 000 mA

Ajustabilité : Ajustement sur site de I△n et du temps de déclenchement (instantané ou retardé)

Types de pouvoir de coupure :

Type B : basique (Inm < 100 A)

Type S : Standard

Type H : Coupure élevée (>160A)

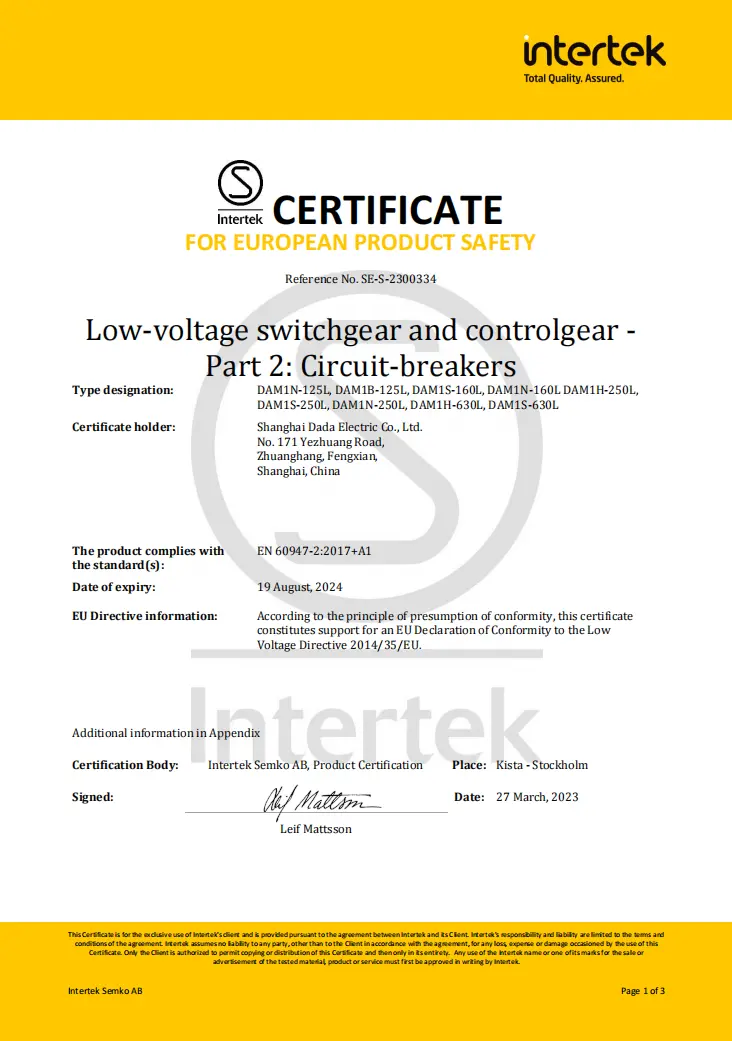

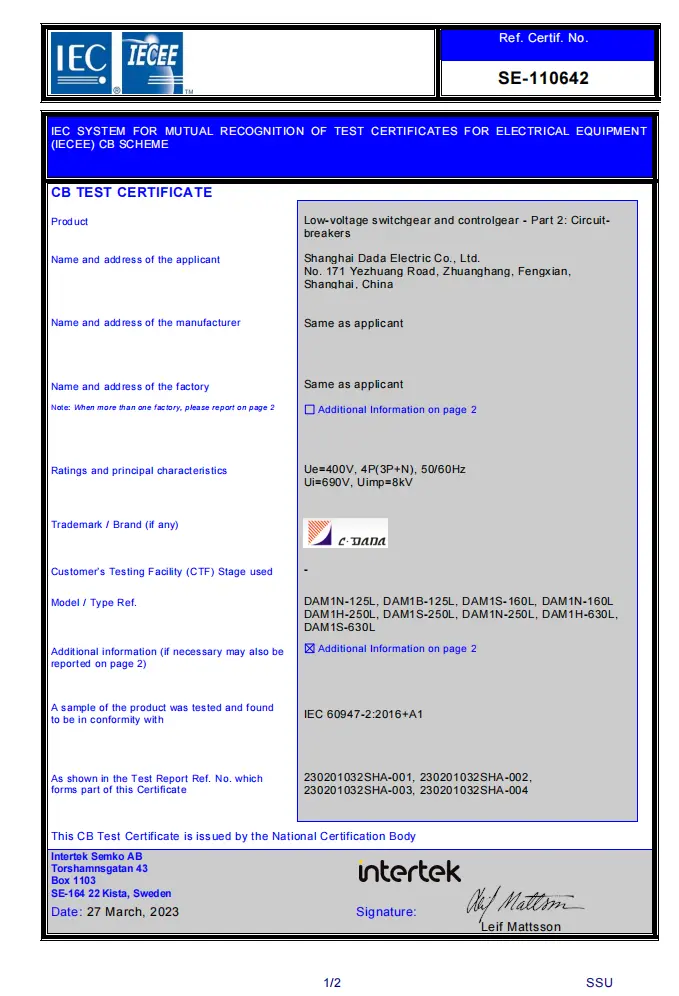

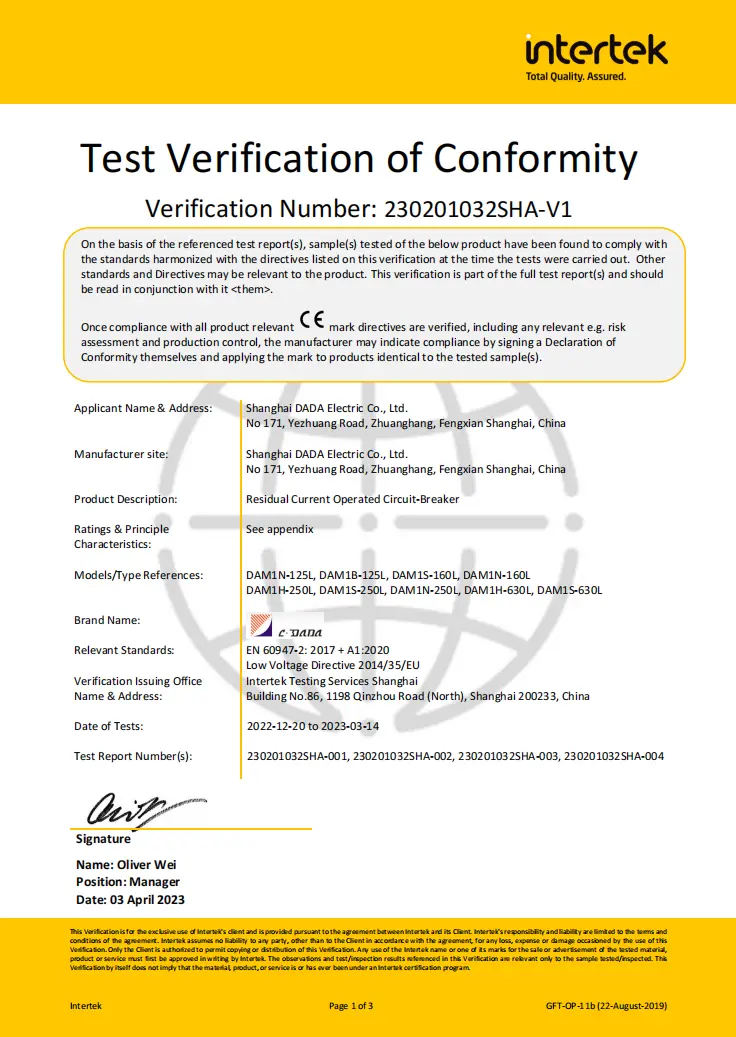

Certifications : CE, CB, SEMKO

Principales caractéristiques :

★ Circuit RCD alimenté multiphasé → fonctionne jusqu'à 50 V

★ Contacts principaux et d'arc séparés

★ Bouton de test Push-to-trip

★ Réglage magnétique réglable (0,8 à 1,0 × In)

★ Forte capacité anti-interférence EMI/RFI

★ Gamme complète d'accessoires : déclencheur shunt, contacts auxiliaires/alarme, poignée rotative

Fiche technique

Disjoncteurs de fuite à la terre (ELCB)
Modèle			DAM1-125L			DAM1-160L
Code du pouvoir de coupure			B	N	S	B	N	S
Courant nominal de la taille du cadre - Inm (A)			125A			160A
Courant nominal entrant (40,50 ou 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Interface utilisateur (V)			690V			690V
Ue (V)			400V			400/415V
Nombre de pôles			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(pic)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(Je△m)KA/cosф			9/0,5			19/0,5
Seuil de courant résiduel (mA)			100-300-500			100-300-500
Délai (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Propriété diélectrique (V)			2500			3000
distance de lonisation (mm)			≤30/0			≤30/0
Endurance	Cycles totaux		8000			8000
	Durée de vie électrique		1000			1000
	Durée de vie mécanique		7000			7000
Catégorie (EN 60947-2/IEC 60947-2)	Circuit principal		A/0			A/0
	Circuit auxiliaire		AC-15			AC-15
Libération sous tension			√			√
Déclencheur shunt			√			√
Contact auxiliaire			√			√
Contact d'alarme			√			√
Contact auxiliaire et contact d'alarme			√			√
Mécanisme de fonctionnement de la poignée			√			√
Mécanisme de fonctionnement électrique			√			√
Cache-bornes			√			√
Séparateur de phases			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	Hmm)	3P	-			-
		4P	70			70
Poids	Version fixe 3P/4P		-			-
	Version plug-in 3P/4P		-			-
	Dessiner la version 3P/4P		-			-

Pourquoi choisir CDADA MCCB avec protection contre les fuites ?

★ Véritable sécurité intégrée

Contrairement aux modules RCD supplémentaires, le DAM1L dispose d'une protection intégrée contre les fuites, calibrée en usine, garantissant une coordination parfaite et éliminant les problèmes de compatibilité.

★ Alimentation multiphasée pour circuit RCD

Les premiers RCD échouaient si une phase était perdue. La conception du CDADA utilise toutes les phases pour alimenter l'électronique de protection, de sorte qu'il continue de fonctionner même en cas de perte de phase ou de sous-tension grave.

★ Double objectif de protection dans un seul appareil

◆ 30 mA : répond aux exigences CEI en matière de protection personnelle contre les chocs.

◆ 100 mA–1 000 mA : empêche les incendies de dégradation de l'isolation dus à de petits défauts de terre persistants

★ Ajustable sur le terrain pour les conditions du monde réel

Ajustez la sensibilité et le délai pour éviter les déclenchements intempestifs dans les environnements humides (par exemple, lave-autos, fermes) tout en préservant la sécurité.

★ Fiabilité de qualité industrielle

Un pouvoir de coupure élevé (type H), une séparation robuste de l'arc et une protection des bornes IP20+ le rendent adapté aux environnements commerciaux et industriels difficiles.

★ Conformité mondiale, valeur locale

Certifié pour l'Europe (CE/CB) et les pays nordiques (SEMKO) – idéal pour les projets d'exportation – avec des prix compétitifs d'un fabricant chinois de confiance.

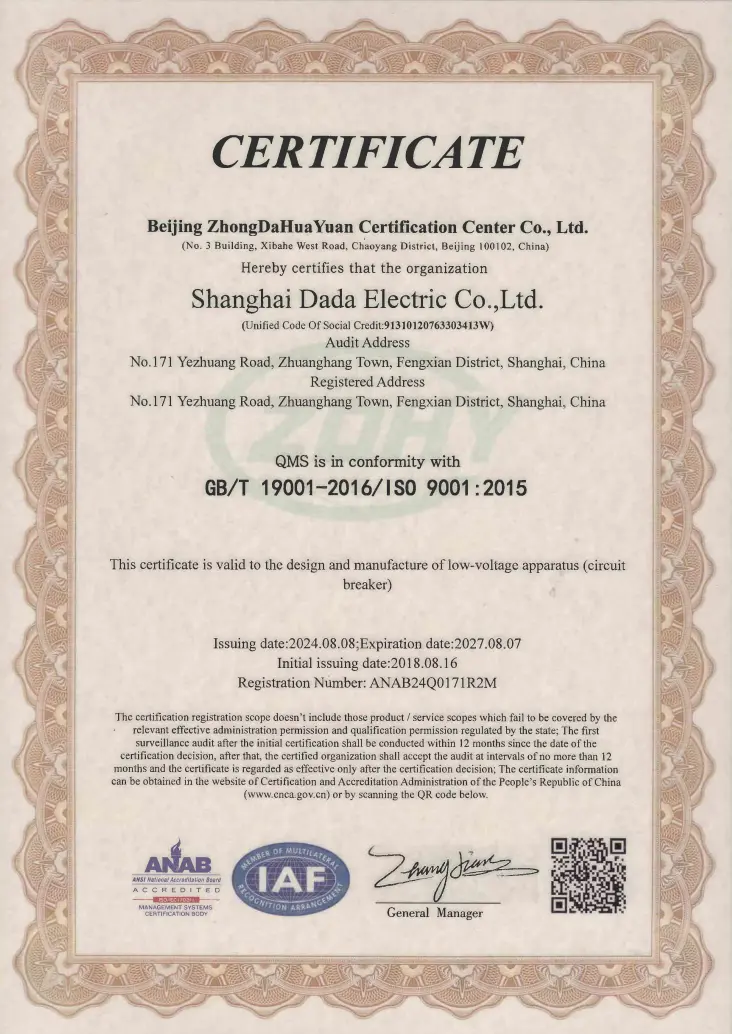

★ Notre usine de fabrication est certifiée selon le système de gestion de la qualité ISO9001 : 2015.

Applications typiques

Résidentiel de grande hauteur : arrivée principale ou panneaux de plancher (300 mA pour la réduction des risques d'incendie)

Tunnels et métros : infrastructures critiques nécessitant une détection de fuite sécurisée

Hôpitaux & Écoles : protection 30 mA dans les zones humides (laboratoires, toilettes)

Installations industrielles : départs moteurs avec surveillance des défauts à la terre

Chantiers : Distribution d'énergie temporaire avec protection du personnel

FAQ

Q1 : Quelle est la différence entre un MCCB standard et un MCCB avec protection contre les fuites ?

A1 : Un MCCB standard protège uniquement contre les surcharges et les courts-circuits. Le DAM1L ajoute une détection de courant résiduel (fuite à la terre) en se déclenchant lorsque le courant fuit vers la terre (par exemple, à travers une personne ou une isolation endommagée), évitant ainsi les chocs électriques ou les incendies.

Q2 : Puis-je utiliser un RCD MCCB 100 A pour la protection personnelle ?

A2 : Uniquement si réglé sur 30 mA. Le courant nominal (100A) définit la capacité de charge ; le réglage résiduel (I△n) définit la fonction de sécurité. Pour la protection contre les chocs, I△n doit être ≤30 mA, quel que soit In.

Q3 : Pourquoi le circuit RCD a-t-il besoin d'une alimentation multiphasée ?

A3 : S'il est alimenté par une seule phase, une panne monophasée désactiverait la protection contre les fuites. La conception multiphasée du CDADA garantit que le RCD reste actif même en cas de perte de phase ou de basse tension (jusqu'à 50 V), ce qui est essentiel pour la continuité de la sécurité.

Q4 : Le MCCB de fuite 4P convient-il aux systèmes TT ou TN-S ?

A4 : Oui, il est conçu pour les systèmes TT, TN-S et IT. La conception 4P coupe toutes les phases et le neutre, ce qui est essentiel pour les systèmes TT où le neutre n'est pas mis à la terre de manière fiable en amont.

Q5 : Pourquoi choisir CDADA plutôt que les combinaisons modulaires RCD + MCCB ?

A5 : CDADA DAM1L propose :

● Encombrement réduit (intégré ou deux appareils)

● Coordination garantie (pas de risque de décalage)

● Coût réduit et complexité de câblage

● Fiabilité supérieure (unité unique scellée)

● Ajustement sur site impossible avec les DDR à sensibilité fixe
