Contacteur F

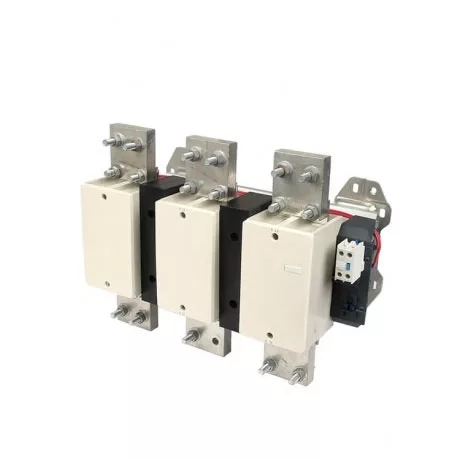

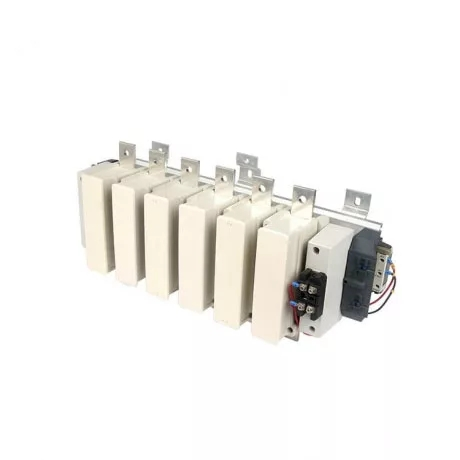

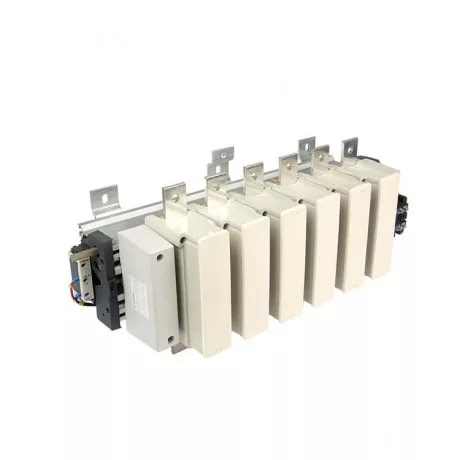

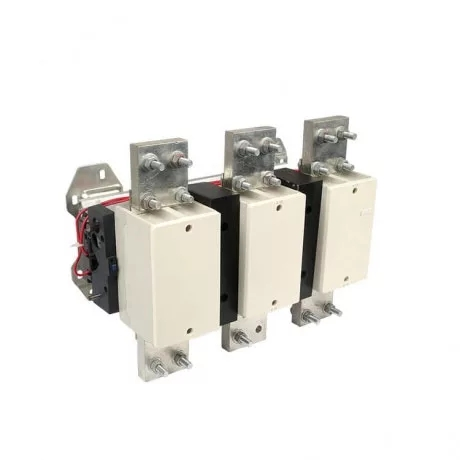

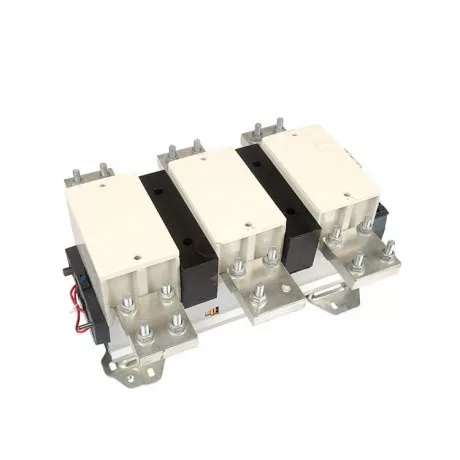

Répondez aux demandes de puissance des systèmes industriels à grande échelle avec le contacteur CDADA LC1-F série F, un contacteur CA à courant élevé conçu par le fournisseur professionnel Shanghai DADA Electric CO., LTD. aux normes CEI/EN 60947-4-1. Conçue pour le contrôle de moteurs et la commutation de puissance robustes, la série LC1-F prend en charge des courants opérationnels nominaux de 115 A à 1 000 A et contrôle des moteurs triphasés à cage d'écureuil jusqu'à 500 kW (à 380-415 V, service AC-3) ou 670 kW à 690 V.

Disponible en configurations à 3 ou 4 pôles, il est idéal pour les compresseurs, les grandes pompes, les concasseurs, les refroidisseurs CVC, les équipements miniers et les usines de traitement de l'eau. Avec les valeurs d'utilisation AC-3 et AC-4, il gère à la fois le démarrage de moteur standard et les applications exigeantes telles que le branchement ou l'avance lente. Certifié CE, évalué pour une isolation de 690 V et utilisable à des températures ambiantes de –5°C à +40°C, le contacteur CDADA F offre des performances robustes et faciles d'entretien, même dans des environnements difficiles jusqu'à 2 000 m d'altitude.

Spécifications clés

Série : Contacteur F

Marque: CDADA | Fabricant : Shanghai DADA Electric CO., LTD

Norme : CEI/EN 60947-4-1

Certification : CE

Pôles : 3P ou 4P (sélectionnables sur site sur la plupart des modèles)

Courant de fonctionnement nominal (AC-3) : 115 A – 1 000 A.

Contrôle de la puissance du moteur (AC-3) :

380/415 V : 55 kW – 500 kW

660/690 V : 80 kW – 670 kW

Catégories d'utilisation : AC-3 (moteur en marche), AC-4 (branchement/inching)

Tension d'isolation nominale : 690 V AC

Température ambiante : –5°C à +40°C

Altitude : ≤ 2000m

Montage : vertical ±5°, catégorie de montage III

Tensions de bobine (AC) : 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V.

Courant de chauffage conventionnel maximum (AC-1) : jusqu'à 1 200 A.

Fiche technique

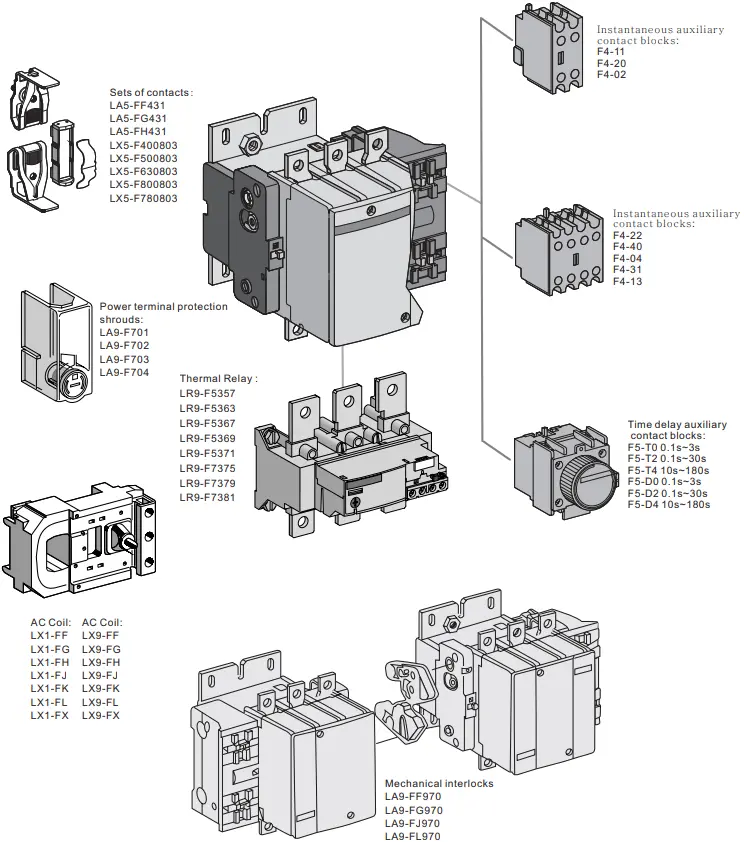

Accessoires

Pourquoi choisir le contacteur CDADA F ?

★ Véritables performances robustes

Gère des moteurs jusqu'à 1 000 A et 500 kW+, parfaits pour les mines, le pétrole et le gaz, les aciéries et les infrastructures municipales.

★ Compatibilité globale de tension

Une large gamme d'options de bobines CA (y compris 415 V, 480 V, 600 V) garantit une intégration transparente dans les projets européens, nord-américains, du Moyen-Orient et d'Afrique.

★ Classé AC-4 pour les cycles exigeants

Contrairement aux contacteurs de base, le LC1-F résiste aux inversions, freinages et joggings fréquents, essentiels pour les grues, les ascenseurs et les extrudeuses.

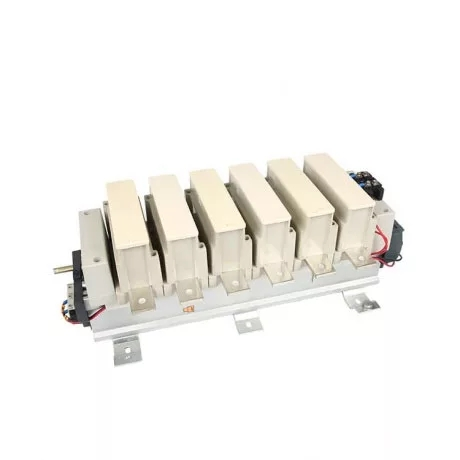

★ Flexibilité à 4 pôles

Commutez le neutre si nécessaire : idéal pour les systèmes TT, les groupes électrogènes ou les charges industrielles sensibles.

★ Gestion thermique et arc robuste

Les chambres à arc optimisées et les contacts à haute conductivité garantissent une longue durée de vie électrique et une faible génération de chaleur sous charge continue.

★ Prêt pour les OEM et les constructeurs de panneaux

Compatible avec un montage sur rail DIN standard ou à vis, et s'associe parfaitement aux relais de surcharge thermique CDADA pour des solutions complètes de démarreur de moteur.

★ Nous investissons continuellement dans la R&D, surveillons les normes mondiales et les tendances du marché et collaborons avec des experts du secteur pour améliorer notre portefeuille de produits.

Applications typiques

Commande de grands moteurs : concasseurs, broyeurs à boulets, pompes centrifuges

Énergie et services publics : stations d'épuration des eaux/eaux usées, auxiliaires de centrales électriques

CVC : refroidisseurs industriels, tours de refroidissement

Manutention : bandes transporteuses, élévateurs à godets

Marine et Offshore : systèmes de moteurs de bord

Énergies renouvelables : pompes hydrauliques, systèmes d'alimentation en biomasse

Foire aux questions (FAQ)

Q1 : Quelle est la différence entre les contacteurs des séries D et F ?

A1 :

● Série D (par exemple, LC1-D) : pour usage léger à moyen (jusqu'à 95 A/45 kW).

● Série F (LC1-F) : pour usage industriel intensif (115 A – 1 000 A / 55 kW – 500 kW+). → La série F présente des espaces de contact plus grands, des chambres de coupure renforcées et une résistance de courte durée plus élevée.

Q2 : Puis-je utiliser un contacteur 4P F pour commuter le neutre ?

R2 : Oui. La version 4 pôles permet la déconnexion simultanée des 3 phases + neutre, requise dans certaines applications de sécurité ou d'isolement (par exemple, changement de générateur).

Q3 : Un relais de surcharge est-il toujours nécessaire ?

A3 : Absolument. Le contacteur commute uniquement l'alimentation ; il ne protège pas contre les surcharges ou la perte de phase. Associez-le toujours à un relais de surcharge thermique ou électronique pour la protection du moteur.

Q4 : Que signifie « noté AC-4 » dans la pratique ?

A4 : Cela signifie que le contacteur peut gérer en toute sécurité le branchement du moteur (freinage en marche arrière) et l'avance lente (courtes rafales), courants dans les palans, les presses et les mélangeurs. Cela provoque des surtensions élevées ; La classification AC-4 garantit la durabilité des contacts.

Q5 : Pourquoi choisir CDADA F Contactor plutôt que des marques mondiales ?

A5 : CDADA propose :

● Véritable conformité CEI 60947-4-1 avec la documentation de test

● Prix compétitifs sans compromis sur les contacts en alliage d'argent ou la suppression d'arc

● Plage de tension de bobine complète pour les exportations mondiales

● Échantillon rapide et livraison en gros depuis la Chine

● Support OEM : étiquetage personnalisé, packaging et dossiers techniques (déclaration CE, schémas électriques)
