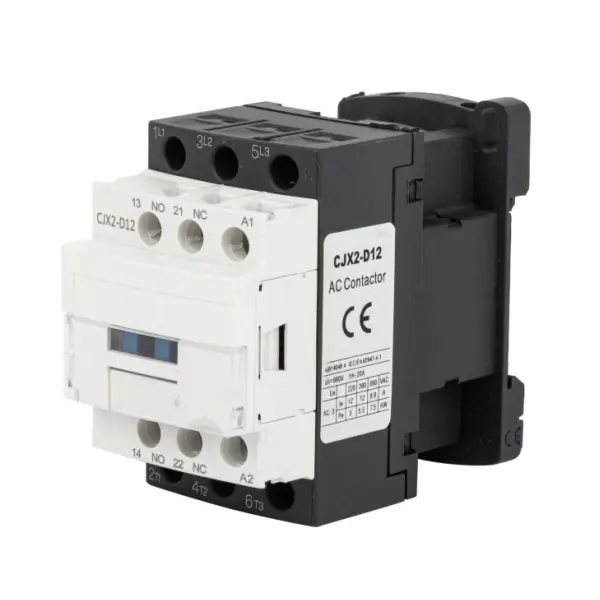

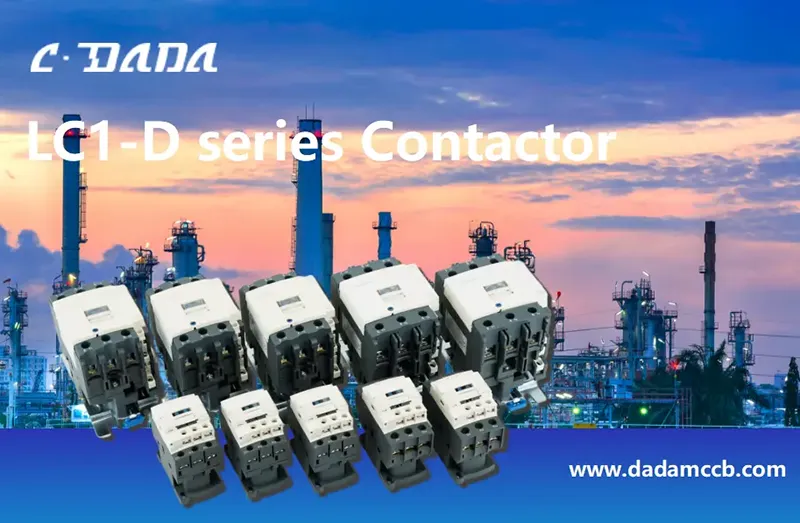

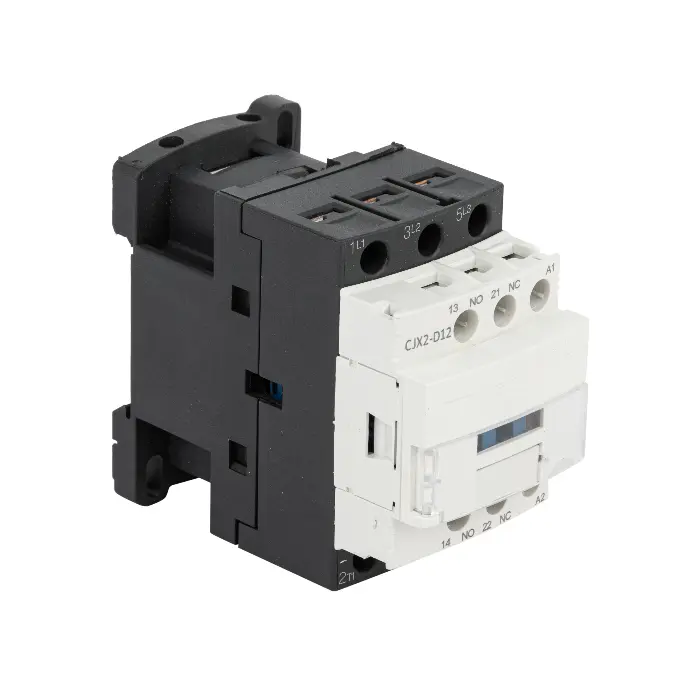

D Contacteur

Model:LC1-D Series

Shanghai DADA Electric est un fabricant fiable et nous avons nos propres marques, CDADA. Notre contacteur D (série LC1-D) est certifié CEI 60947-4-1, 3P/4P, jusqu'à 620A, certifié AC-3/AC-4. Larges options de tension de bobine. Nous recommandons ce produit pour le contrôle moteur et l'automatisation industrielle, contactez-nous pour un devis.

envoyer une demande

Description du produit

Concevez un contrôle de moteur et une commutation de puissance fiables avec le contacteur CDADA LC1-D série D, un contacteur CA haute performance conçu par Shanghai DADA Electric CO., LTD pour répondre aux normes CEI/EN 60947-4-1. Conçue pour les applications industrielles, commerciales et d'infrastructure, la série LC1-D prend en charge les configurations à 3 ou 4 pôles avec des courants nominaux de 9 A à 95 A (jusqu'à 620 A dans les variantes robustes) et contrôle les moteurs triphasés à cage d'écureuil jusqu'à 45 kW (à 380-415 V, service AC-3).

Équipé de contacts auxiliaires standard 1NO+1NC, il s'intègre parfaitement aux relais de surcharge thermique pour une protection complète du moteur. Avec des options de bobine CA ou CC (24 V-600 V), des catégories d'utilisation AC-3 et AC-4 et une conception robuste conçue pour une isolation de 690 V, le contacteur CDADA D offre des performances fiables dans les cycles de démarrage/arrêt fréquents, les systèmes de convoyeurs, les pompes, les compresseurs et les unités CVC, même dans des environnements exigeants jusqu'à une température ambiante de 40 °C et 2 000 m d'altitude.

D Contactor

Spécifications clés

Série : Contacteur D

Marque: CDADA | Fabricant : Shanghai DADA Electric CO., LTD

Norme : CEI/EN 60947-4-1

Certification : CE

Pôles : 3P ou 4P (au choix)

Courant de fonctionnement nominal (AC-3) : 9 A – 95 A (jusqu'à 620 A en plage étendue)

Contrôle de la puissance du moteur (AC-3) :

380/415 V : 4 kW – 45 kW

660/690V : jusqu'à 45 kW

Catégories d'utilisation : AC-3 (moteurs à cage d'écureuil), AC-4 (branchement et inching)

Tension d'isolation nominale : 690 V AC

Température ambiante : –5°C à +40°C

Altitude : ≤ 2000m

Montage : Plan vertical ±5°, catégorie de montage III

Contacts auxiliaires : 1NO + 1NC (standard sur tous les modèles)

Options de bobine :

Bobines CA : 24 V, 36 V, 48 V, 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V.

Bobines CC : 24 V, 36 V, 48 V, 110 V, 220 V.

Fiche technique

Articles		Modèle	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pôle			3/4	3/4	3/4	3/4	3/4
Contact auxiliaire			1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF
Courant de chauffage conventionnel nominal (A) AC-1			20	20	30	40	50
Coté opérationnel courant (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tension d'isolement nominale (V AC)			690	690	690	690	690
Pouvoir de contrôle triphasé moteur à cage (AC-3)	kW	220/230 V CA 380/415 V CA 660/690 V CA	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Bobine CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobine CC (V)			24,36,48,110,220

Articles		Modèle	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pôle			3/4	3/4	3/4	3/4	3/4
Circuit auxiliaire Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF	1NO+1NF
Courant de chauffage conventionnel nominal (A) AC-1			60	80	80	110	110
Coté opérationnel courant (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Tension d'isolement nominale (V AC)			690	690	690	690	690
Pouvoir de contrôle triphasé moteur à cage (AC-3)	KW	220/230 V CA 380/415 V CA 660/690 V CA	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Bobine CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobine CC (V)			24,36,48,110,220

Articles			Modèle		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pôle					3		3		3		3/4		3/4
Courant de chauffage conventionnel nominal (A) AC-1					200		200		200		275		280
Coté opérationnel courant (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Tension d'isolement nominale (V AC)					690		690		690		690		690
Pouvoir de contrôle triphasé moteur à cage (AC-3)	kW		380/415 V CA 660/690 V CA		55		75		75		90		110
					80		100		100		110		140
Bobine CA (V)					110,127,220,240,380,415,440,480,500,600
Articles				Modèle		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pôle						3/4		3/4		3/4		3/4
Courant de chauffage conventionnel nominal (A) AC-1						360		430		580		850
Coté opérationnel courant (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Tension d'isolement nominale (V AC)						690		690		690		690
Puissance du triphasé contrôlé moteur à cage (AC-3)		kW		380/415 V CA 660/690 V CA		160		200		250		335
						220		280		330		450
Bobine CA (V)						110, 127, 220, 240, 380, 415, 440, 480, 500, 600

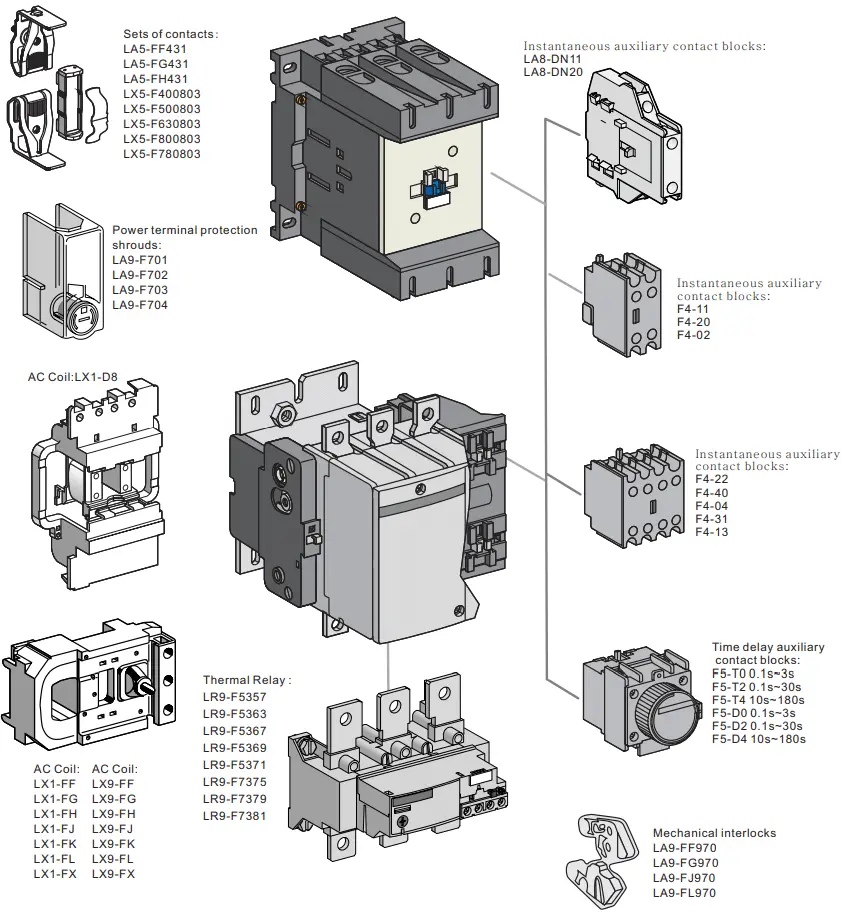

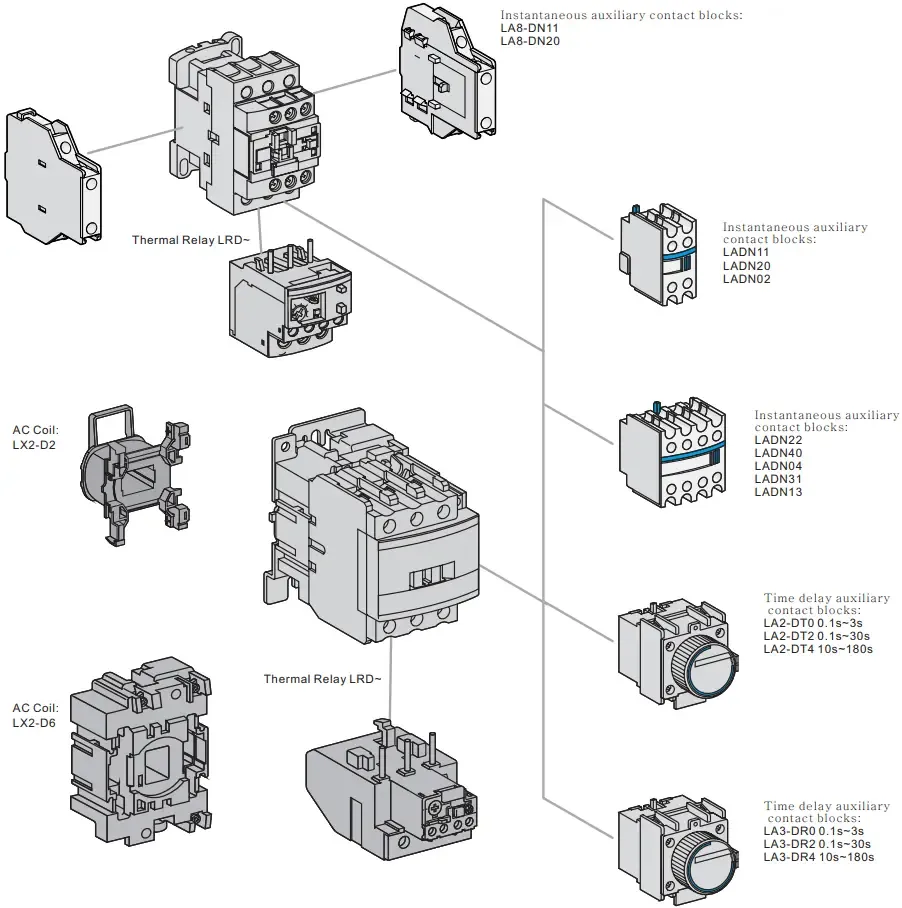

Accessoires

D Contactor

Pourquoi choisir le contacteur CDADA D ?

★ Véritable conformité CEI

Conçu et testé selon la norme CEI/EN 60947-4-1, garantissant une acceptation et une interopérabilité mondiales.

★ Solution complète de contrôle du moteur

Associez-le aux relais de surcharge thermique CDADA pour les ensembles complets de démarreurs de moteur : surcharge + court-circuit + isolation.

★ Large flexibilité de tension

Choisissez parmi 13 tensions de bobine CA et 5 tensions CC, idéales pour les projets mondiaux ou les panneaux à tension mixte.

★ Robuste pour usage intensif

Prend en charge le service AC-4 (inversion/branchement fréquents) - parfait pour les grues, les ascenseurs et les convoyeurs.

★ Intégration Plug-and-Play

Les contacts auxiliaires standard 1NO+1NC permettent un verrouillage, une signalisation ou un retour API facile.

★ Fiabilité de qualité industrielle

Testé pour une endurance électrique élevée, une faible résistance de contact et une suppression stable de l'arc, minimisant ainsi les temps d'arrêt.

★ Nos principaux avantages sont : 1) Certifications internationales complètes, 2) Forte capacité OEM/ODM, 3) Rapport coût-performance élevé, 4) Capacité de production fiable à grande échelle, 5) Vaste expérience à l'exportation.

D Contactor

★ Nos produits sont exportés avec succès vers l'Asie du Sud-Est, le Moyen-Orient, l'Amérique du Sud, l'Afrique, l'Europe et les pays de la CEI, en mettant fortement l'accent sur les marchés de la Ceinture et de la Route.

D Contactor

Applications typiques

D Contactor Démarreurs moteurs : pompes, ventilateurs, compresseurs, mélangeurs

D Contactor Systèmes CVC : contrôle des refroidisseurs et des ventilateurs

D Contactor Automatisation industrielle : lignes de convoyage, machines d'emballage

D Contactor Gestion du bâtiment : contrôle d'ascenseur, bancs d'éclairage

D Contactor Énergie et eau : traitement des eaux usées, systèmes d'irrigation

Foire aux questions

Q1 : Que signifie « Contacteur D » ?

A1 : « D » fait référence à la désignation de série (LC1-D) utilisée mondialement pour cette plate-forme de contacteurs CA modulaire et standardisée. Il ne s'agit pas d'une classification technique, mais elle est largement reconnue dans la construction de panneaux pour sa compatibilité avec des accessoires tels que les relais de surcharge et les verrouillages mécaniques.

Q2 : Quelle est la différence entre les fonctions AC-3 et AC-4 ?

A2 :

● AC-3 : Démarrage/arrêt normal des moteurs à cage d'écureuil (par exemple pompes, ventilateurs). Moins de stress.

● AC-4 : bouchages, avances ou inversions fréquentes (par exemple, grues, palans). Une contrainte électrique plus élevée → nécessite des contacts plus robustes. → CDADA LC1-D est conçu pour les deux, ce qui le rend polyvalent.

Q3 : Puis-je utiliser ce contacteur sans relais de surcharge ?

A3 : Non recommandé pour les charges de moteur. Le contacteur ne fait que commuter l'alimentation ; il ne protège pas contre les surcharges. Associez-le toujours à un relais de surcharge thermique ou électronique pour la sécurité du moteur.

Q4 : Des versions à 4 pôles sont-elles disponibles ?

A4 : Oui ! Tous les modèles LC1-D prennent en charge les configurations 3P ou 4P, idéales pour les applications de commutation de neutre ou les systèmes à 4 fils.

Q5 : Pourquoi choisir CDADA plutôt que d’autres contacteurs de la série D ?

A5 : CDADA propose :

● Véritable conformité CEI 60947-4-1 avec les rapports de test

● Plage de tension de bobine plus large (y compris 415 V, 480 V, 600 V pour l'exportation)

● Qualité constante avec contacts en alliage d'argent et chambres de coupure

● Tarification adaptée aux OEM et traitement rapide des échantillons

● Certifications mondiales (CE) et documentation en anglais
