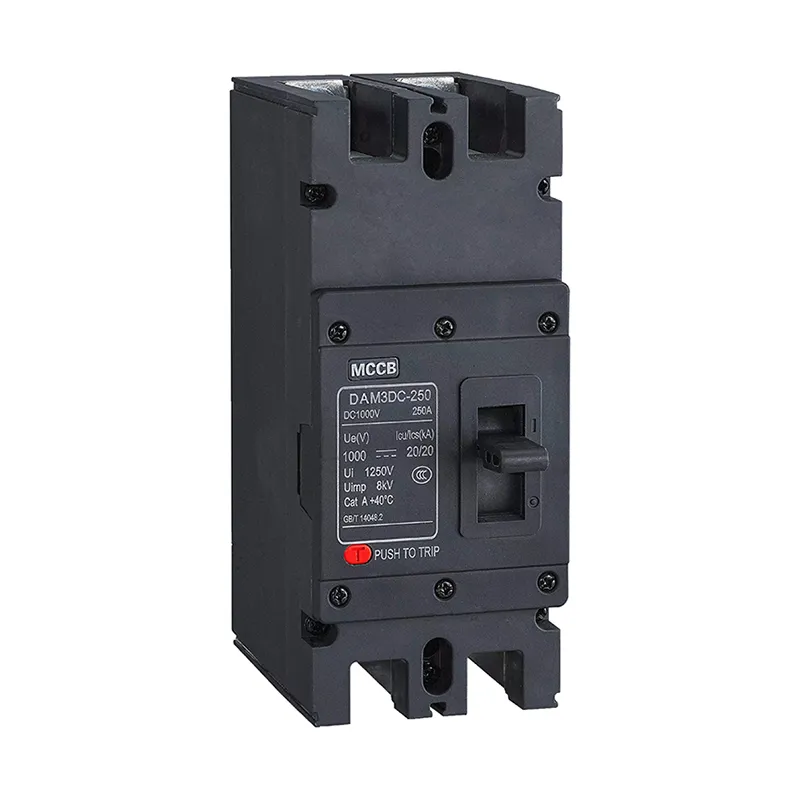

Comment choisir le bon disjoncteur ?

Sélection d'undisjoncteurnécessite une évaluation complète des paramètres du circuit, des caractéristiques de charge, de l'environnement d'installation et des exigences de protection. Les principales considérations sont de garantir que la tension nominale correspond à la tension du système, que le courant nominal est supérieur au courant de charge mais inférieur à la capacité de transport du courant du conducteur, et que le pouvoir de coupure (Icu) est supérieur au courant de court-circuit attendu.

Sélection des paramètres clés

Tension nominale : doit être ≥ à la tension nominale de la ligne (par exemple, couramment utilisée dans les ménages 220 V/380 V). La tension du déclencheur à sous-tension doit être cohérente avec la tension du système.

Courant nominal :

Calculez le courant de fonctionnement maximum de la charge (Ib). Sélectionnez undisjoncteuravec un courant nominal (In) qui répond aux conditions suivantes : Ib < In ≤ capacité de transport de courant sûre du conducteur (par exemple, un fil de cuivre de 6 mm² a une capacité de transport de courant d'environ 40 A, sélectionnez un disjoncteur ≤ 40 A).

Un fonctionnement différé est requis dans des environnements à haute température (> 40 ℃).

Capacité de coupure (Icu) :

Doit être supérieur au courant de court-circuit (Ik) maximum attendu de la ligne, qui peut être calculé à l'aide de formules ou en se référant à des tableaux (par exemple, pour une capacité de transformateur de 1 600 kVA, Ik≈38,5 kA). 3

Prioriserdisjoncteursavec une Icu ≥ 50kA ; pour les applications résidentielles, ≥ 6kA est suffisant.
