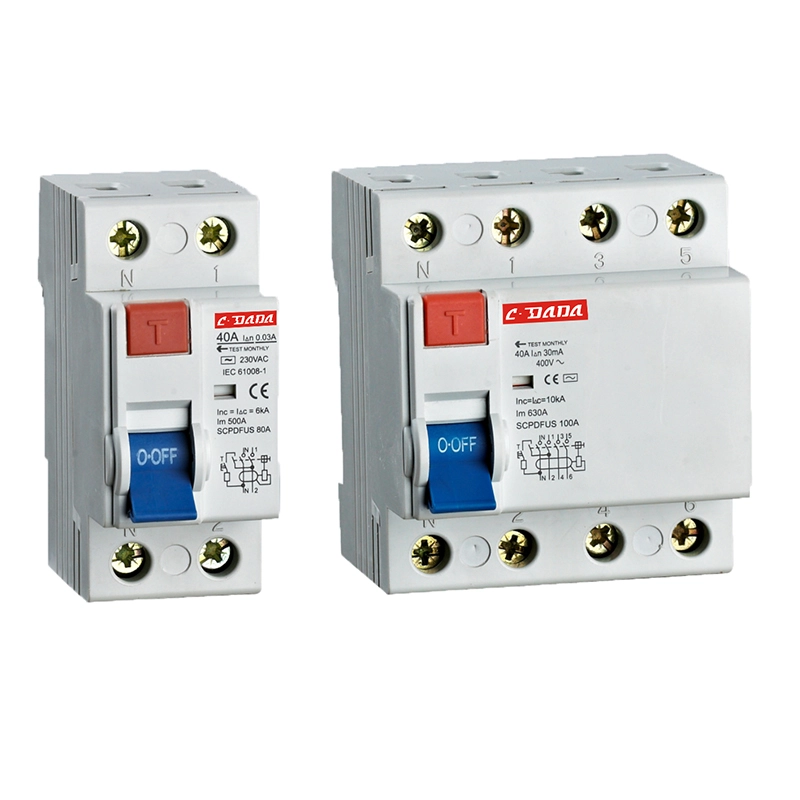

Qu'est-ce qu'un disjoncteur à courant résiduel ?

A Disjoncteur à courant résiduel(RCCB) est un dispositif de sécurité électrique essentiel conçu pour protéger les personnes et les biens contre les chocs électriques, les risques d'incendie et les courants de fuite. Dans les systèmes électriques modernes, où les charges résidentielles, commerciales et industrielles sont de plus en plus complexes, les disjoncteurs différentiels jouent un rôle essentiel pour garantir une distribution d'énergie sûre. Cet article fournit un guide complet pour comprendre le fonctionnement des RCCB, pourquoi ils sont essentiels, comment sélectionner le bon modèle, les pratiques d'installation courantes, les conseils de maintenance et les applications réelles. Il aide également les lecteurs à résoudre des problèmes pratiques tels que les déclenchements intempestifs, le dimensionnement inapproprié et les problèmes de compatibilité du système.

Table des matières

• 1. Introduction au disjoncteur à courant résiduel
• 2. Comment fonctionne un disjoncteur à courant résiduel
• 3. Types de RCCB et leurs différences
• 4. Principaux avantages et mécanismes de protection
• 5. RCCB contre MCB contre RCBO
• 6. Comment choisir le bon RCCB
• 7. Directives d'installation et meilleures pratiques
• 8. Problèmes courants et dépannage
• 9. Maintenance et tests
• 10. Applications dans différentes industries
• 11. Normes de sécurité et conformité
• 12. Questions fréquemment posées
• 13. Conclusion

1. Introduction au disjoncteur à courant résiduel

Un disjoncteur à courant résiduel (RCCB) est un dispositif de protection électrique qui déconnecte un circuit chaque fois qu'il détecte un déséquilibre entre les courants sous tension et neutre. Ce déséquilibre indique généralement un courant de fuite circulant vers le sol, ce qui pourrait être dangereux pour les humains ou provoquer des incendies électriques.

Contrairement aux dispositifs de protection standard, les RCCB ne protègent pas contre les conditions de surcharge ou de court-circuit. Au lieu de cela, leur rôle principal est d'assurer la sécurité des personnes en détectant même les petits courants de fuite, souvent aussi faibles que 30 mA.

2. Comment fonctionne un disjoncteur à courant résiduel

Le principe de fonctionnement d'un disjoncteur à courant résiduel est basé sur la loi actuelle de Kirchhoff, qui stipule que le courant entrant dans un circuit doit être égal au courant qui en sort. S'il y a une différence, cela indique une fuite.

À l'intérieur du RCCB, un transformateur de courant surveille en permanence les conducteurs sous tension et neutre. Dans des conditions normales, les champs magnétiques s’annulent. Cependant, lorsqu'une fuite se produit, le déséquilibre déclenche le mécanisme de déclenchement.

• Condition normale : courant sous tension = courant neutre
• Condition de défaut : courant sous tension ≠ courant neutre
• Action de déclenchement : le circuit se déconnecte instantanément (en millisecondes)

Cette réponse rapide est ce qui rend les RCCB extrêmement efficaces pour prévenir les chocs électriques.

3. Types de RCCB et leurs différences

Différentes applications nécessitent différents types de RCCB. Vous trouverez ci-dessous une liste des types les plus courants :

4. Principaux avantages et mécanismes de protection

Les RCCB offrent plusieurs niveaux de protection qui les rendent indispensables dans les systèmes électriques modernes :

• Protection contre les chocs électriques :Prévient les accidents mortels en déconnectant instantanément les circuits défectueux.
• Prévention des incendies :Arrête les courants de fuite susceptibles de surchauffer le câblage.
• Protection des équipements :Réduit les dommages causés par les défauts à la terre.
• Haute sensibilité :Détecte les fuites aussi faibles que 10 à 30 mA.
• Temps de réponse rapide :Se déclenche en quelques millisecondes.

Ces avantages rendent les RCCB indispensables dans les infrastructures électriques résidentielles et industrielles.

5. RCCB contre MCB contre RCBO

De nombreux utilisateurs confondent les RCCB avec les MCB et les RCBO. Le tableau ci-dessous clarifie les différences :

Dans de nombreuses installations, les RCCB sont utilisés aux côtés des MCB pour obtenir une protection complète.

6. Comment choisir le bon RCCB

La sélection du bon RCCB est cruciale pour garantir la sécurité et l’efficacité du système. Tenez compte des facteurs suivants :

• Courant nominal :Correspond à la charge du système (par exemple, 25 A, 40 A, 63 A).
• Niveau de sensibilité :30 mA pour la protection personnelle, 100 mA – 300 mA pour la protection incendie.
• Nombre de pôles :2 pôles pour systèmes monophasés, 4 pôles pour systèmes triphasés.
• Sélection du type :AC, A ou B selon les caractéristiques de la charge.
• Fiabilité de la marque :Choisissez des fabricants certifiés avec des dossiers de sécurité éprouvés.

7. Directives d'installation et meilleures pratiques

Une installation correcte est essentielle pour les performances du RCCB. Un câblage incorrect peut entraîner des déclenchements intempestifs ou un échec de déclenchement.

• Assurez-vous que la phase et le neutre sont correctement connectés.
• Installer le RCCB en amont des circuits finaux.
• Évitez de mélanger les fils neutres entre les circuits.
• Testez l'appareil après l'installation à l'aide du bouton de test.
• Suivez les codes et normes électriques locaux.

8. Problèmes courants et dépannage

Même les RCCB de haute qualité peuvent rencontrer des problèmes. Voici les problèmes courants et les solutions :

• Déclenchements intempestifs :Souvent causé par une fuite de plusieurs appareils ou une mauvaise isolation.
• Échec de la réinitialisation :Pourrait indiquer un défaut de terre persistant.
• Aucun déclenchement pendant le test :L'appareil peut être défectueux et nécessiter un remplacement.
• Surchauffe:Causé par des connexions desserrées ou des conditions de surcharge.

9. Maintenance et tests

Une maintenance régulière garantit la fiabilité à long terme des RCCB :

• Appuyez sur le bouton de test une fois par mois pour vérifier le fonctionnement.
• Inspectez les connexions de câblage chaque année.
• Remplacez les appareils obsolètes tous les 8 à 10 ans.
• Surveillez les signes de décoloration ou de brûlure.

10. Applications dans différentes industries

Les disjoncteurs à courant résiduel sont largement utilisés dans divers secteurs :

• Bâtiments résidentiels :Cuisines, salles de bains et circuits extérieurs.
• Installations commerciales :Bureaux, centres commerciaux et hôtels.
• Installations industrielles :Panneaux de protection et de contrôle des machines.
• Soins de santé :Systèmes et laboratoires de survie critiques.
• Bornes de recharge pour VE :Détection de fuite à haute sensibilité.

11. Normes de sécurité et conformité

Les RCCB doivent être conformes aux normes de sécurité internationales pour garantir leur fiabilité et leurs performances. Ces normes définissent des paramètres tels que le temps de déclenchement, la sensibilité aux fuites et les tests d'endurance.

La conformité garantit que l'appareil fonctionne de manière cohérente dans des conditions de panne et répond aux attentes mondiales en matière de sécurité.

12. Questions fréquemment posées

Q1 : Un RCCB protège-t-il contre les courts-circuits ?
Non, cela protège uniquement contre les fuites à la terre. Des MCB sont nécessaires pour la protection contre les courts-circuits.

Q2 : Pourquoi mon RCCB se déclenche-t-il fréquemment ?
Cela peut être dû à des appareils défectueux, à des problèmes d’isolation ou à des fuites cumulatives.

Q3 : Le RCCB peut-il fonctionner sans mise à la terre ?
Ce n'est pas recommandé. Une mise à la terre adéquate garantit un fonctionnement efficace.

Q4 : À quelle fréquence les RCCB doivent-ils être testés ?
Au moins une fois par mois à l'aide du bouton de test intégré.

Q5 : Quelle est la durée de vie d’un RCCB ?
Généralement 8 à 10 ans selon les conditions d'utilisation.

13. Conclusion

Un disjoncteur à courant résiduel est l’un des dispositifs de sécurité les plus importants de tout système électrique. Il offre une protection vitale en détectant les courants de fuite et en déconnectant les circuits en quelques millisecondes. Qu'ils soient utilisés dans les maisons, les usines ou les bâtiments commerciaux, les RCCB réduisent considérablement le risque de choc électrique et les risques d'incendie.

Choisir le bon type, l’installer correctement et l’entretenir régulièrement garantit la sécurité et la stabilité du système à long terme. Alors que la demande électrique continue de croître, les RCCB restent un élément fondamental des systèmes de distribution d'énergie modernes.
