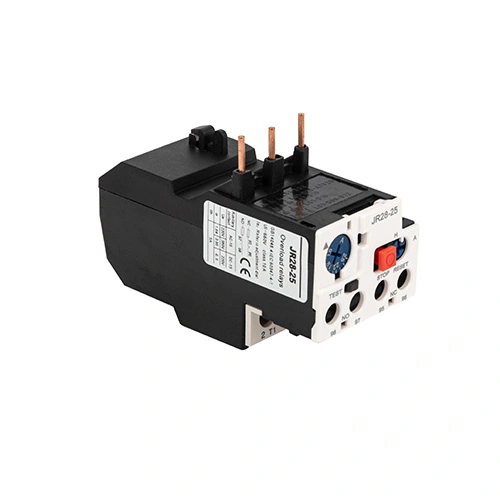

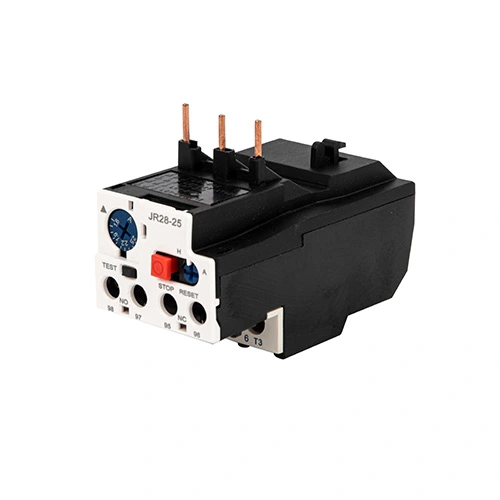

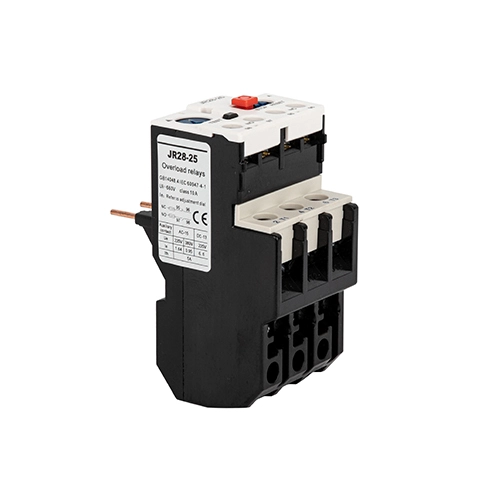

Relais de surcharge thermique JR28

Protégez vos moteurs avec le relais de surcharge thermique JR28, une solution de protection robuste et intelligente développée par CDADA, un fabricant fiable en Chine. Conçu pour une intégration transparente avec les contacteurs CDADA de la série D (D9 à D150), le relais JR28 offre une défense complète contre :

● Surcharges

● Rupture de phase (perte d'une phase)

● Temps de démarrage du moteur trop longs

● Calage prolongé du rotor

Avec une vaste plage de courant réglable de 0,1 A à 140 A, la série JR28 couvre les applications allant des petits ventilateurs aux grandes pompes et compresseurs industriels. Il comporte un bouton de test pour la vérification du circuit de commande, un indicateur de déclenchement clair, une sélection de réinitialisation manuelle ou automatique et un couvercle scellable pour empêcher les réglages non autorisés. Construit sur une technologie thermique bimétallique éprouvée et conforme à la norme CEI 60947-4-1, le CDADA JR28 garantit une protection moteur fiable et facile à entretenir dans les environnements exigeants du monde entier.

Spécifications clés

Série : Relais de surcharge thermique JR28

Marque: CDADA | Fabricant : Shanghai DADA Electric CO., LTD

Compatibilité : Conçu pour les contacteurs D9, D12, D18… jusqu'à D150 (série LC1-D/F)

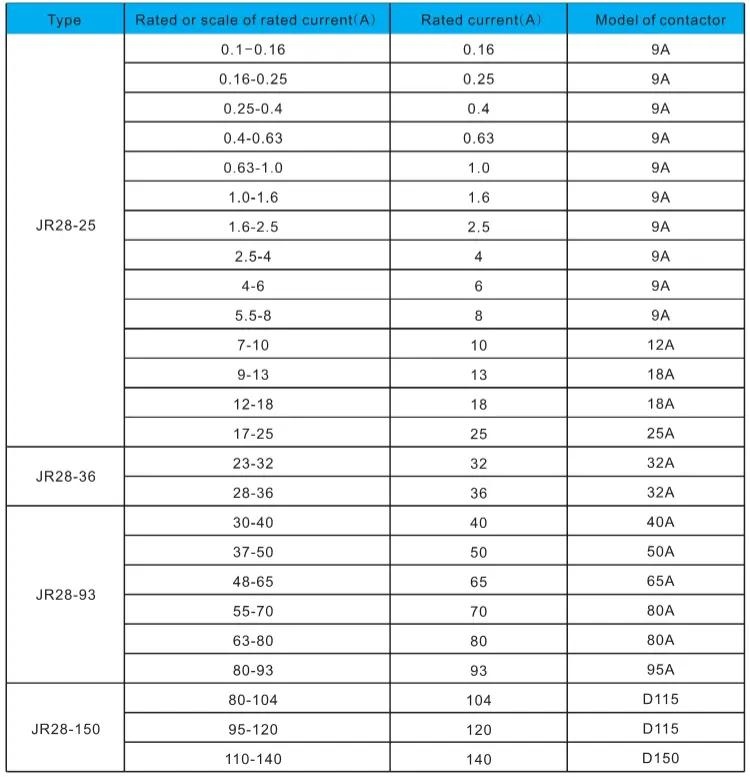

Plage de courant nominal : 0,1 A – 140 A (plusieurs modèles : JR28-25, JR28-36, JR28-93, JR28-150, etc.)

Pôles : 3 pôles (surveille toutes les phases pour le déséquilibre)

Fonctions de protection :

★ Surcharge thermique

★ Détection de défaillance de phase

★ Surveillance du temps de démarrage long

★ Protection contre le décrochage du rotor

Mode de réinitialisation : manuel ou automatique (via le sélecteur)

Bouton de test : simule le déclenchement – active les contacts auxiliaires NO et NC

Bouton d'arrêt : ouvre uniquement le contact NC (pour la signalisation d'urgence)

Indicateur de déclenchement : un indicateur visuel indique l'état de déclenchement

Verrouillage des paramètres : le couvercle peut être scellé pour un fonctionnement inviolable

Contacts auxiliaires : Standard 1NO + 1NC (pour alarmes, retour PLC ou verrouillages)

Montage : conception encliquetable directement sur les contacteurs CDADA compatibles

Certification : Conforme à la norme CEI/EN 60947-4-1 (documentation CE disponible)

Pourquoi choisir le relais de surcharge thermique CDADA JR28 ?

★  Large couverture actuelle

De 0,1 A à 140 A : prend en charge tout, des moteurs HP fractionnés aux entraînements industriels de plus de 110 kW.

★ Compatibilité totale avec les contacteurs de la série D

Conçu pour s'adapter aux modèles D9 à D150, il garantit une parfaite coordination mécanique et thermique.

★ Fonctionnalités de diagnostic avancées

★ Le bouton TEST vérifie le câblage de commande sans interruption de courant

★ Le bouton STOP active la signalisation externe

★ L'indicateur de déclenchement accélère le dépannage

★ Fiabilité de qualité industrielle

Véritable mécanisme thermique bimétallique (non électronique) : insensible aux interférences électromagnétiques, aux pics de tension et aux défauts logiciels.

★ Prêt pour la sécurité et la conformité

Le couvercle scellable répond aux exigences ISO, CE et d'audit d'usine pour les paramètres verrouillés.

★ Protection rentable

Empêche l'épuisement du moteur, réduit les temps d'arrêt et prolonge la durée de vie des équipements, idéal pour les constructeurs OEM et les intégrateurs de systèmes.

★ Les détails de l'emballage varient selon le produit. Nous fournissons ces informations dans nos devis et listes de colisage. Les cartons d'exportation standard sont conçus pour une palettisation et un chargement des conteneurs optimaux.

Applications typiques

★ Ensembles de démarreur de moteur : associés à des contacteurs pour pompes, ventilateurs, convoyeurs

★ Systèmes CVC : refroidisseurs, tours de refroidissement, appareils de traitement de l'air

★ Eau et eaux usées : pompes submersibles et centrifuges

★ Fabrication : Mélangeurs, extrudeuses, lignes de conditionnement

★ Mines et construction : concasseurs, palans, ventilateurs

Foire aux questions

Q1 : Quelle est la différence entre les séries JR28 et LRD ?

A1 : Les deux sont des relais de surcharge thermique de CDADA. La série JR28 prend en charge des courants plus élevés (jusqu'à 140 A) et est conçue pour des contacteurs plus grands (jusqu'à D150), tandis que LRD couvre généralement des plages inférieures (jusqu'à ～ 104 A). Sur le plan fonctionnel, ils offrent une protection similaire, mais le JR28 est optimisé pour une utilisation industrielle intensive.

Q2 : Puis-je utiliser le relais de surcharge thermique JR28 avec des contacteurs non CDADA ?

A2 : Bien que cela soit possible dans certains cas, des performances optimales et une prise en charge de la garantie nécessitent un couplage avec des contacteurs CDADA de la série D (D9 à D150). L'ajustement mécanique, la dissipation thermique et les courbes de coordination sont validés en tant que système.

Q3 : Comment fonctionne la protection contre les défaillances de phase dans JR28 ?

A3 : Si une phase est perdue, les deux conducteurs restants transportent un courant déséquilibré, provoquant un échauffement asymétrique dans les bilames. Le JR28 détecte ce déséquilibre et se déclenche plus rapidement qu'en cas de surcharge normale, évitant ainsi les dommages aux enroulements du moteur.

Q4 : La réinitialisation manuelle est-elle plus sûre que la réinitialisation automatique ?

A4 : Oui, pour les systèmes critiques. La réinitialisation manuelle oblige un opérateur à inspecter et à éliminer le défaut avant de redémarrer. La réinitialisation automatique convient aux équipements sans surveillance ou à distance où la continuité est prioritaire (par exemple, les pompes de refroidissement).

Q5 : Pourquoi choisir CDADA JR28 plutôt que les marques mondiales ?

A5 : CDADA propose :

● Véritable mécanisme différentiel thermique de haute précision

● Compatibilité totale avec les contacteurs D9 à D150 : fiabilité plug-and-play

● Fonctions de test, d'arrêt, de réinitialisation et d'étanchéité dans une seule unité compacte

● Prix compétitifs avec une qualité conforme aux normes CE

● Support technique rapide et documentation en anglais pour les clients internationaux
