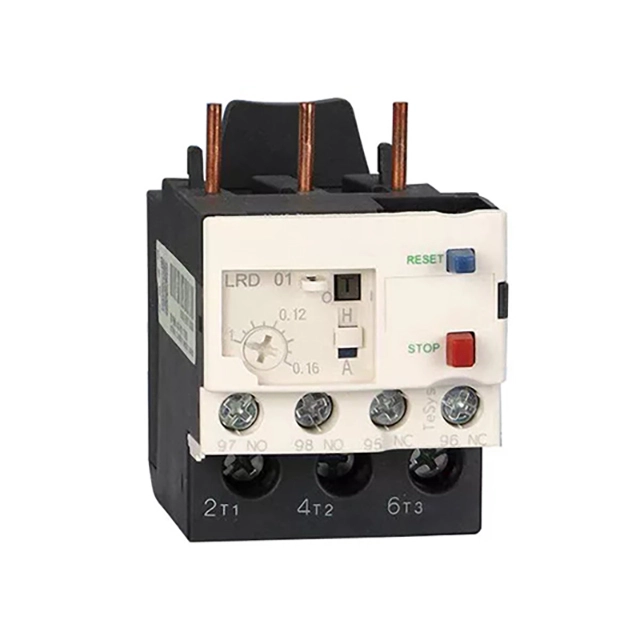

Relais de surcharge thermique LRD

Protégez vos moteurs contre des dommages coûteux avec le relais de surcharge thermique CDADA LRD. Nous sommes un fournisseur professionnel qui peut proposer des produits pour une protection des moteurs fiable et intelligente dans les applications industrielles et commerciales. Conçu pour fonctionner de manière transparente avec les contacteurs CDADA de la série D (D09 à D95), le relais LRD offre une défense complète contre :

● Surcharges

● Rupture de phase (perte de phase)

● Délais de démarrage trop longs

● Calage prolongé du rotor

Avec une plage de courant réglable de 0,1 A à 104 A, des options de réinitialisation manuelle ou automatique et un bouton de test intégré pour la vérification du circuit et la simulation de déclenchement, la série LRD garantit à la fois sécurité et facilité de maintenance. L'indicateur de déclenchement offre un état visuel clair, tandis que le couvercle scellé empêche les modifications de paramètres non autorisées, idéal pour les environnements difficiles ou réglementés. Certifié pour une utilisation mondiale et compatible avec les contacteurs standard montés sur rail DIN, le relais thermique LRD de CDADA est le choix intelligent pour les ensembles complets de démarreurs de moteur.

Spécifications clés

Série : Relais de surcharge thermique LRD

Marque: CDADA | Fabricant : Shanghai DADA Electric CO., LTD

Compatibilité : paires avec les contacteurs D09–D95 (série LC1-D)

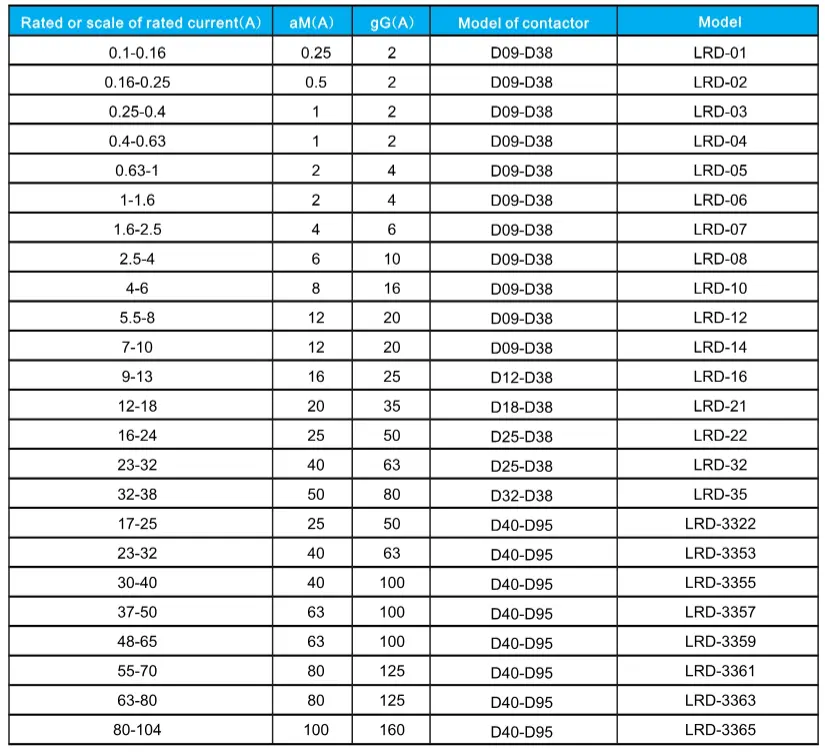

Plage de courant nominal : 0,1 A – 104 A (plusieurs modèles disponibles)

Pôles : 3 pôles (surveille toutes les phases pour le déséquilibre)

Fonctions de protection :

★ Surcharge thermique

★ Détection de défaillance de phase

★ Surveillance du temps de démarrage long

★ Protection contre le décrochage du rotor

Mode de réinitialisation : manuel ou automatique (sélecteur)

Bouton de test : simule le déclenchement – active les contacts auxiliaires NO et NC

Bouton d'arrêt : ouvre uniquement le contact NC (pour la signalisation d'arrêt d'urgence)

Indicateur de déclenchement : un indicateur visuel indique l'état déclenché

Verrouillage des paramètres : le couvercle peut être scellé pour empêcher toute altération

Contacts auxiliaires : Standard 1NO + 1NC (pour circuits d'alarme, PLC ou verrouillage)

Montage : se monte directement sur des contacteurs CDADA compatibles (conception encliquetable)

Certification : Conforme à la norme CEI 60947-4-1 (documentation CE disponible)

Pourquoi choisir le relais de surcharge thermique CDADA LRD ?

★  Protection complète du moteur

Va au-delà de la surcharge de base : détecte la perte de phase, les démarrages longs et les calages qui peuvent détruire silencieusement les moteurs.

★ Intégration transparente des contacteurs

La conception encliquetable s'adapte parfaitement aux contacteurs CDADA D09–D95 : aucun support ni adaptateur n'est nécessaire.

★ Fonctionnalités faciles à entretenir

★ Le bouton TEST vérifie le circuit de commande sans remise sous tension

★ Un indicateur de déclenchement clair accélère le dépannage

★ Le couvercle scellable répond aux exigences des audits de sécurité

★  Opération flexible

Choisissez la réinitialisation manuelle (pour les systèmes critiques pour la sécurité) ou la réinitialisation automatique (pour les équipements sans surveillance).

★ Compatibilité mondiale

Une large gamme de produits actuels s'étend des petites pompes aux gros moteurs industriels, ce qui est idéal pour les équipementiers qui exportent dans le monde entier.

★ Sécurité rentable

Empêche l'épuisement du moteur, réduit les temps d'arrêt et évite les réparations coûteuses : retour sur investissement en quelques semaines.

★ Nous sollicitons activement les commentaires des clients et du marché, effectuons des audits internes réguliers, investissons dans la formation du personnel et les nouvelles technologies, et comparons les meilleures pratiques de l'industrie.

★ Nos prix sont compétitifs. Nous ne nous positionnons pas comme les moins chers, mais comme offrant le meilleur rapport qualité-prix : une qualité supérieure, une certification complète et un service d'assistance solide par rapport à de nombreux petits fabricants.

Applications typiques

Ensembles de démarreurs de moteur : associés à des contacteurs pour pompes, ventilateurs et compresseurs

Systèmes de convoyeurs : protège contre les blocages provoqués par les bourrages

Unités CVC : protège les refroidisseurs et les ventilateurs des déséquilibres de phase

Machines agricoles : pompes d'irrigation dans les zones rurales aux réseaux instables

Panneaux de commande OEM : compacts, fiables et faciles à câbler

Foire aux questions (FAQ)

Q1 : Quelle est la différence entre un relais de surcharge thermique et un MPCB ?

A1 :

● MPCB (par exemple, GV2/GV3) : combine court-circuit + surcharge + isolation dans un seul appareil.

● Relais thermique (LRD) : fournit uniquement une protection contre les surcharges et les pertes de phase ; doit être utilisé avec un contacteur et un fusible/MCB pour une protection complète.

→ LRD est plus précis pour les défauts spécifiques au moteur et souvent moins coûteux dans les grandes installations.

Q2 : Puis-je utiliser LRD avec des contacteurs non-CDADA ?

A2 : Le LRD est optimisé pour la série CDADA D (D09–D95). Bien que l'ajustement mécanique puisse varier, nous vous recommandons d'utiliser des paires contacteur-relais CDADA pour des performances garanties et une assistance sous garantie.

Q3 : Comment fonctionne la protection contre les défaillances de phase ?

A3 : Si une phase est perdue, les deux phases restantes consomment un courant plus élevé, provoquant un chauffage inégal dans les bandes bimétalliques. Le LRD détecte ce déséquilibre et se déclenche en quelques secondes, évitant ainsi les dommages monophasés.

Q4 : A quoi sert le bouton « Stop » par rapport au bouton « Réinitialiser » ?

A4 :

● Bouton d'arrêt : ouvre temporairement le contact NC (par exemple, pour une signalisation d'urgence) – ne réinitialise pas le relais.

● Bouton de réinitialisation : ramène le relais à l'état prêt après un déclenchement (fonctionne uniquement lorsque le défaut est effacé).

Q5 : Pourquoi choisir CDADA LRD plutôt que d'autres marques ?

A5 : CDADA propose :

● Véritable mécanisme différentiel thermique (pas d'imitation électronique)

● Compatibilité totale avec les contacteurs de la série D : plug-and-play

● Paramètres scellables pour la conformité (par exemple, ISO, audits de sécurité)

● Boutons de test et d'arrêt pour des diagnostics améliorés

● Prix compétitifs avec une qualité conforme aux normes CE
