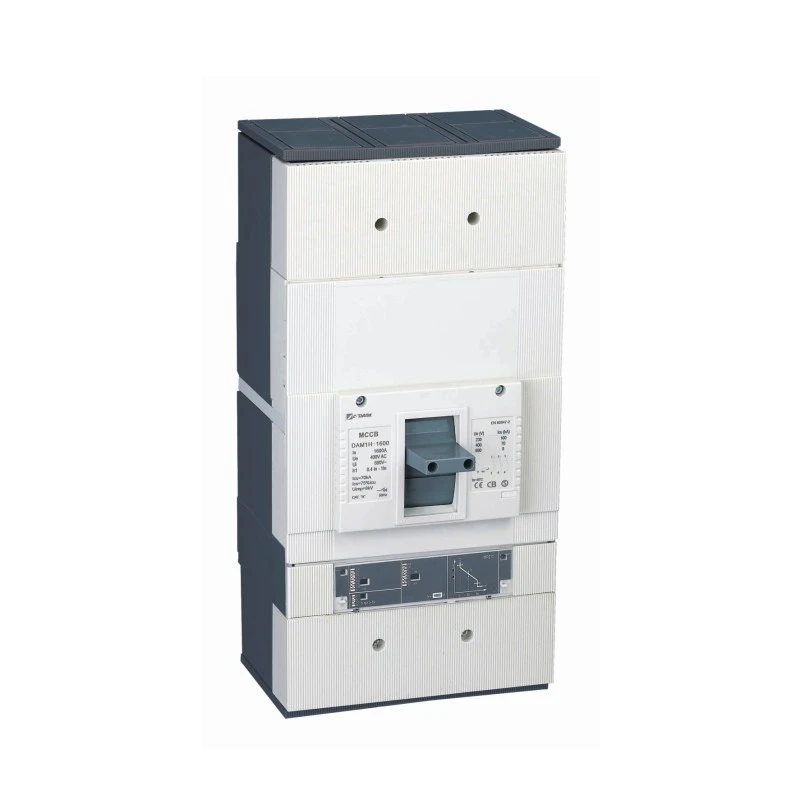

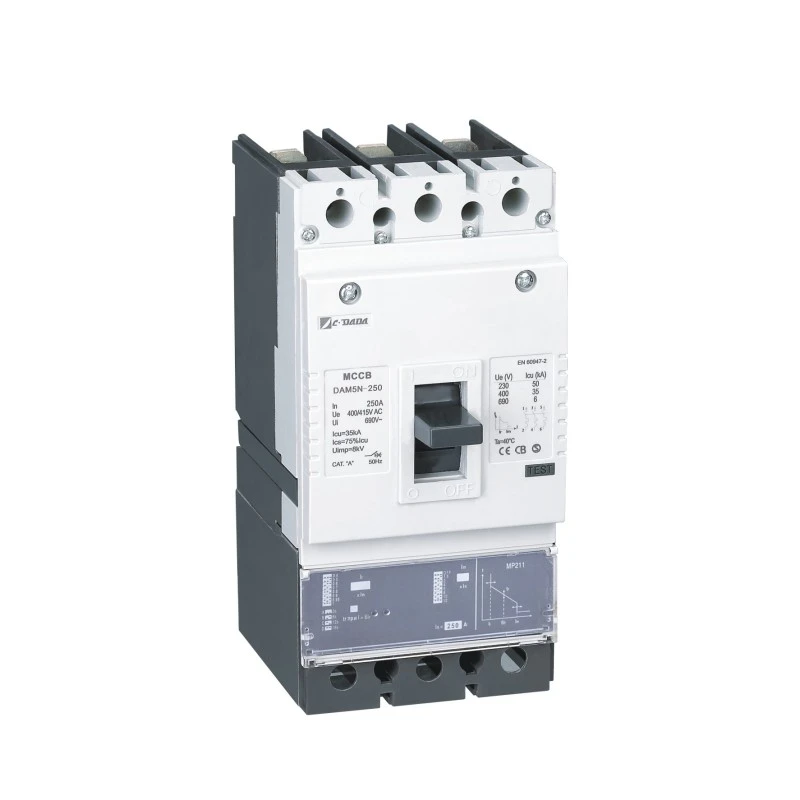

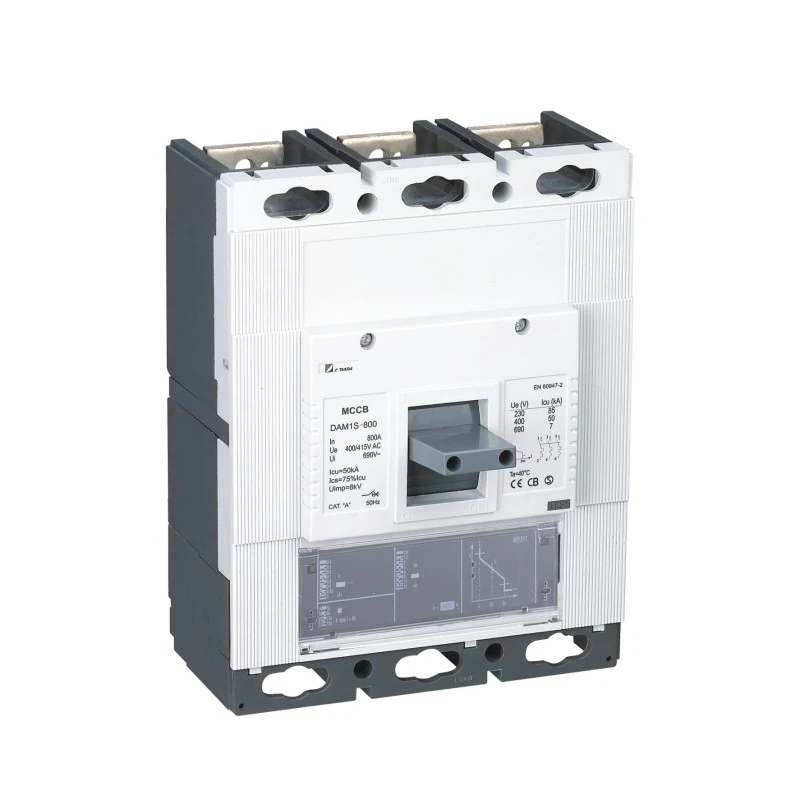

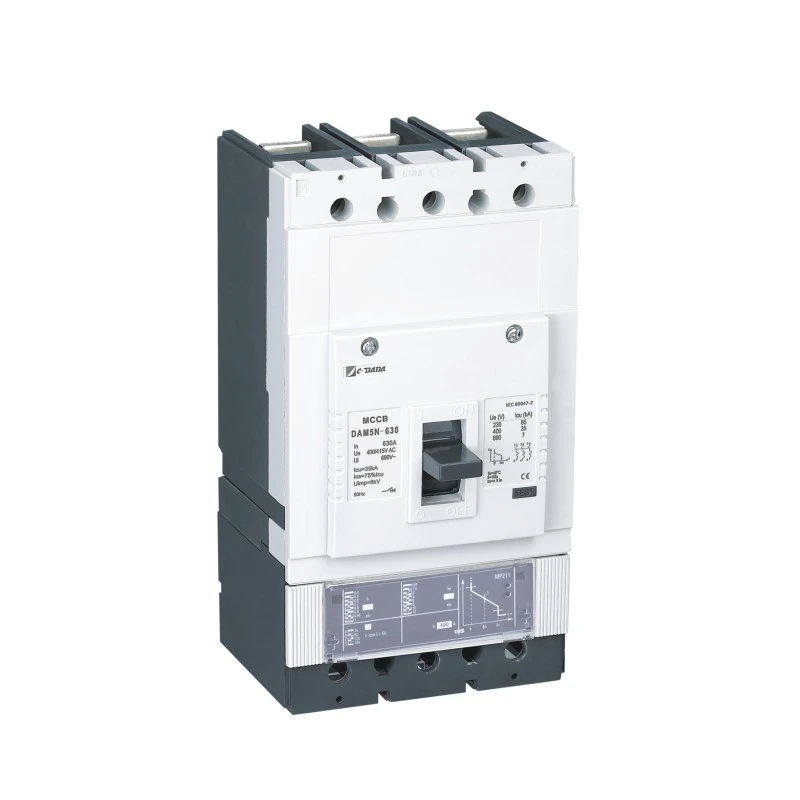

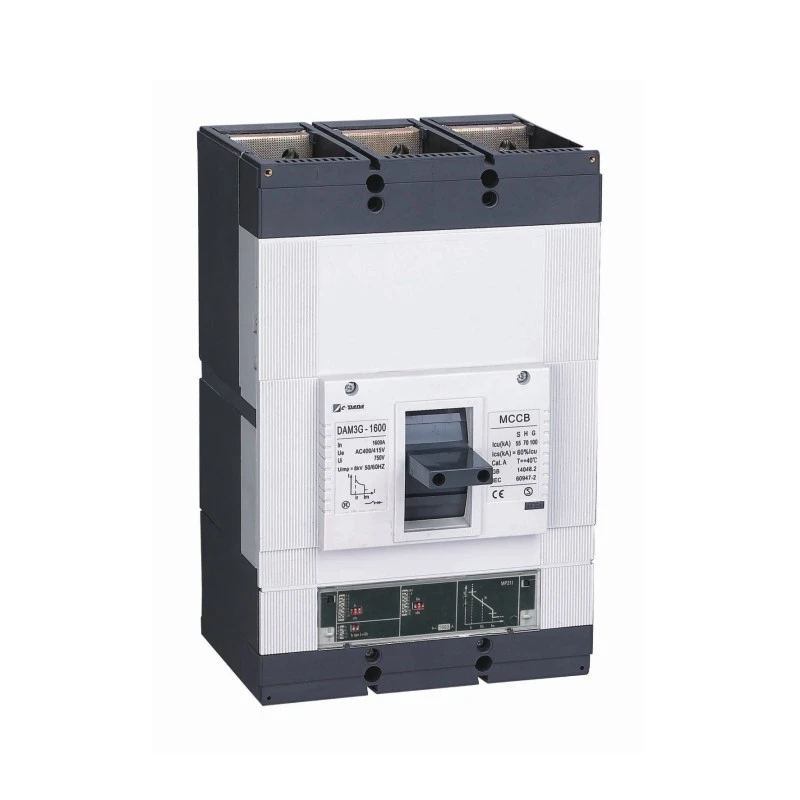

Disjoncteur à boîtier moulé de type électronique

Pour les systèmes électriques modernes exigeant précision, intelligence et fiabilité, le disjoncteur à boîtier moulé de type électronique de Shanghai DADA Electric CO., LTD. établit une nouvelle norme en matière de protection basse tension. Contrairement aux disjoncteurs thermomagnétiques traditionnels, ce MCCB intelligent utilise un déclencheur électronique basé sur un microprocesseur pour fournir une protection contre les surintensités programmable et très précise, insensible aux fluctuations de température ambiante.

Avec des réglages réglables de 40 % à 100 % In (thermique) et de 1,5 × à 12 × In (magnétique), il offre une flexibilité inégalée pour une coordination complexe dans les centres de données, les installations industrielles, les hôpitaux et les systèmes d'énergie renouvelable. Évalué de 100 A à 1 600 A à 400 V/415 V, il combine une conception compacte avec des fonctionnalités avancées et comprend un déclenchement direct de sécurité en cas de pannes extrêmes, même en cas de panne électronique.

Spécifications clés

Modèle : Série CDADA DAM2 / DE (disjoncteur à boîtier moulé de type électronique)

Type : Disjoncteur électronique à boîtier moulé

Pôles : 3P / 4P

Tension nominale (Ue) : 400 V/415 V CA

Courant nominal (In): 100A – 1600A

Unité de déclenchement : déclencheur électronique basé sur un microprocesseur

Ajustement thermique (Ir) : 40 % à 100 % de In

Ajustement magnétique (Im) : 1,5 × – 12 × In

Avantages

★ Large gamme : 100 A à 1 600 A (AC)

★ Dimensions compactes

★ Réglage thermique réglable (40-100 %).

★ Réglage magnétique réglable (1,5 à 12 fois).

★ Poussez pour déclencher la disposition du bouton.

★ Contacts principaux et d'arc séparés

★ Large gamme d'accessoires.

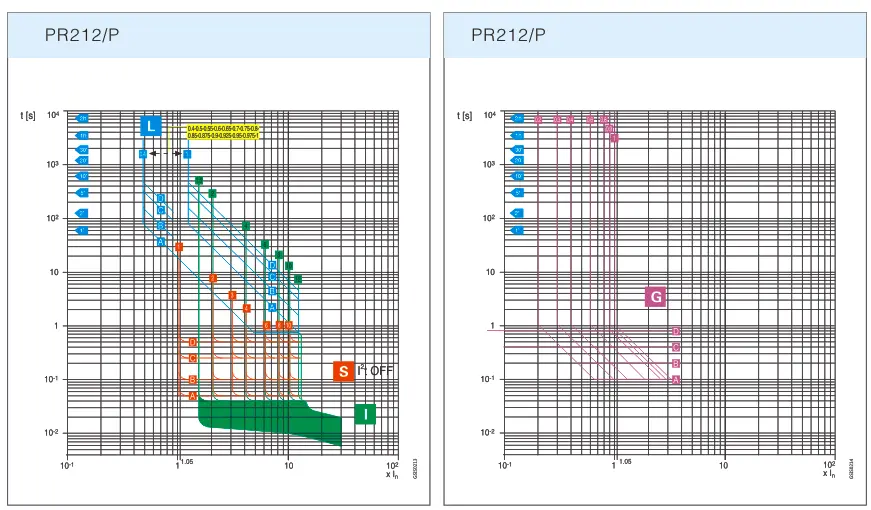

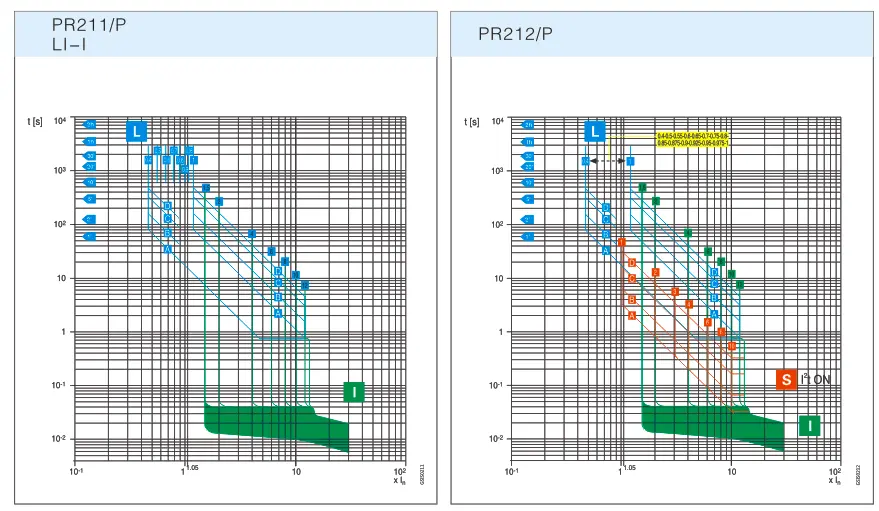

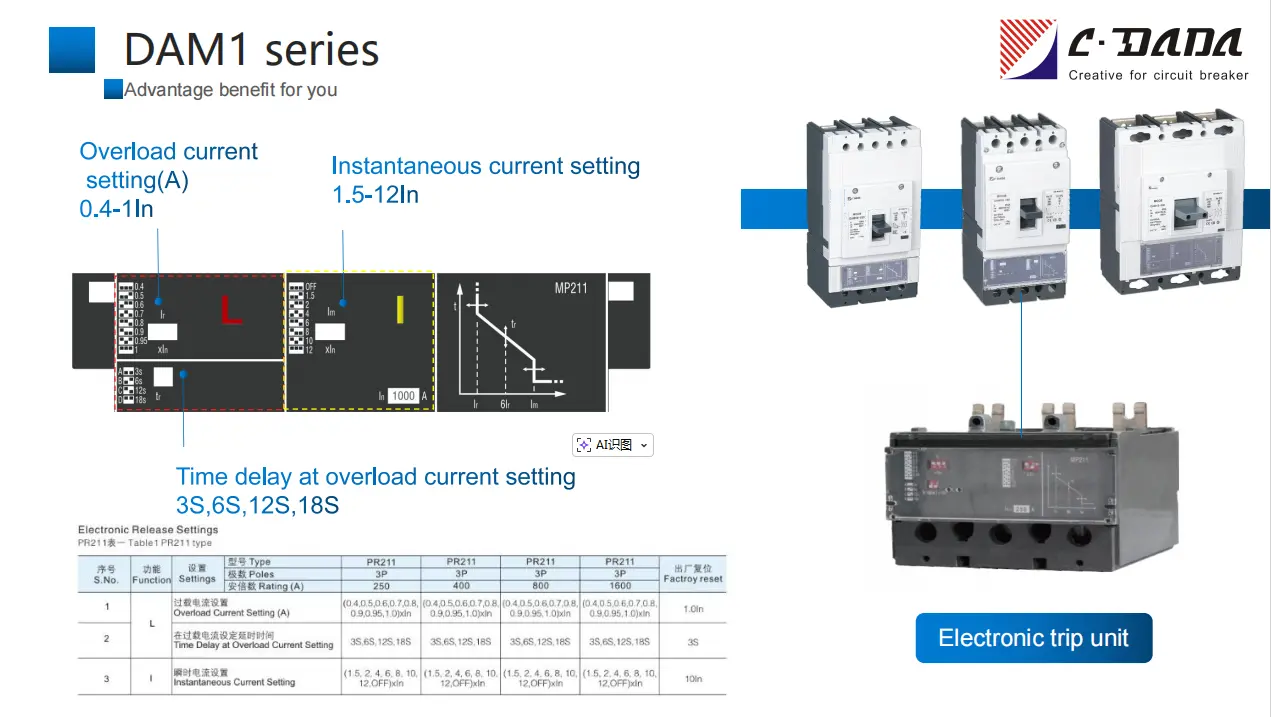

Courbe caractéristique du déclencheur électronique

Paramètres électriques

Tableau 1 Type PR211

S. Non.

Fonction

Paramètres

Taper

PR211

PR211

PR211

PR211

Réinitialisation d'usine

Poteaux

3P

3P

3P

3P

Cote (A)

250

400

800

1600

1

L

Réglage du courant de surcharge (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 po

2

Temporisation au réglage du courant de surcharge

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Réglage actuel instantané

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 pouces

Tableau 2 Type PR212

S. Non.

Fonction

Paramètres

Taper

PR212

PR212

PR212

PR212

Réinitialisation d'usine

Poteaux

3P

3P

3P

3P

Cote (A)

250

400/630

800

1600

1

L

Réglage du courant de surcharge (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 po

2

Temporisation au réglage du courant de surcharge

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Réglage du courant de court-circuit (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

6 pouces

4

Temporisation au réglage du courant de court-circuit

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Réglage actuel instantané

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 pouces

6

G

Réglage du courant de défaut à la terre (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1,0 po

7

Temporisation au réglage du défaut à la terre

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

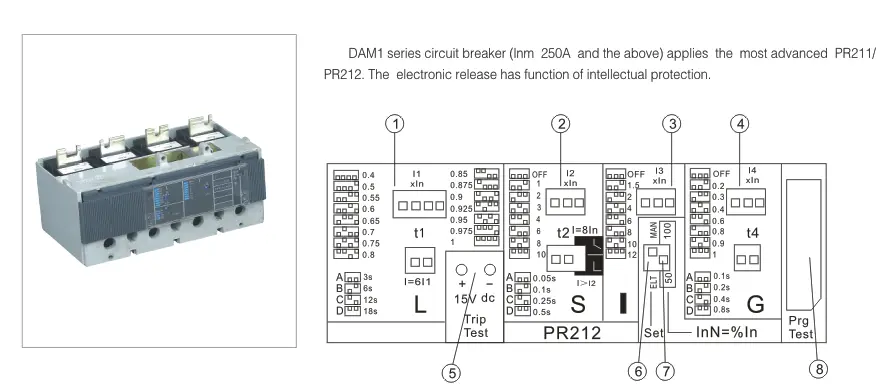

Sélection du jeu de paramètres électriques ou électroniques

Fonction SET (commutateur ELT/MAN)

9

Utilisé pour régler les paramètres du commutateur DIP de la ligne zéro

InN=%In, commutateur 50/100

10

Prise pour connexion appareil de mesure

Prise de panneau

Pourquoi choisir le MCCB électronique CDADA ?

★ Une véritable intelligence, pas seulement une automatisation
Le microprocesseur analyse en permanence les formes d'onde du courant, permettant une protection précise à temps inverse, à temps défini et instantanée, sans dérive due à la chaleur ou au vieillissement.

★ Conception à sécurité intégrée
Même en cas de panne du circuit électronique, un verrouillage électromagnétique direct garantit le déclenchement du disjoncteur en cas de courts-circuits graves, répondant ainsi aux exigences de redondance de sécurité de la norme CEI 60947-2.

★ Coordination supérieure
Des plages de réglage ultra-larges (40 à 100 % Ir, 1,5 à 12 × Im) permettent une coordination parfaite avec les appareils en amont/en aval, minimisant ainsi les zones de panne.

★ Infrastructure évolutive
Compatible avec les modules de communication optionnels (Modbus RTU, Profibus) pour l'intégration dans les systèmes de gestion de bâtiment (BMS) ou les réseaux intelligents.

★ Qualité globale, prix compétitif
Fabriqué selon la norme ISO 9001 à Shanghai, avec des certifications internationales, offrant des performances de niveau européen à un rapport coût-efficacité asiatique.

★ Nous disposons d'une équipe dédiée de 15 ingénieurs axés sur le développement, l'amélioration et la personnalisation des produits.

Applications idéales

Centres de données : évitez les pannes en cascade grâce à un déclenchement sélectif précis

Hôpitaux : garantir une alimentation ininterrompue pour les systèmes de survie

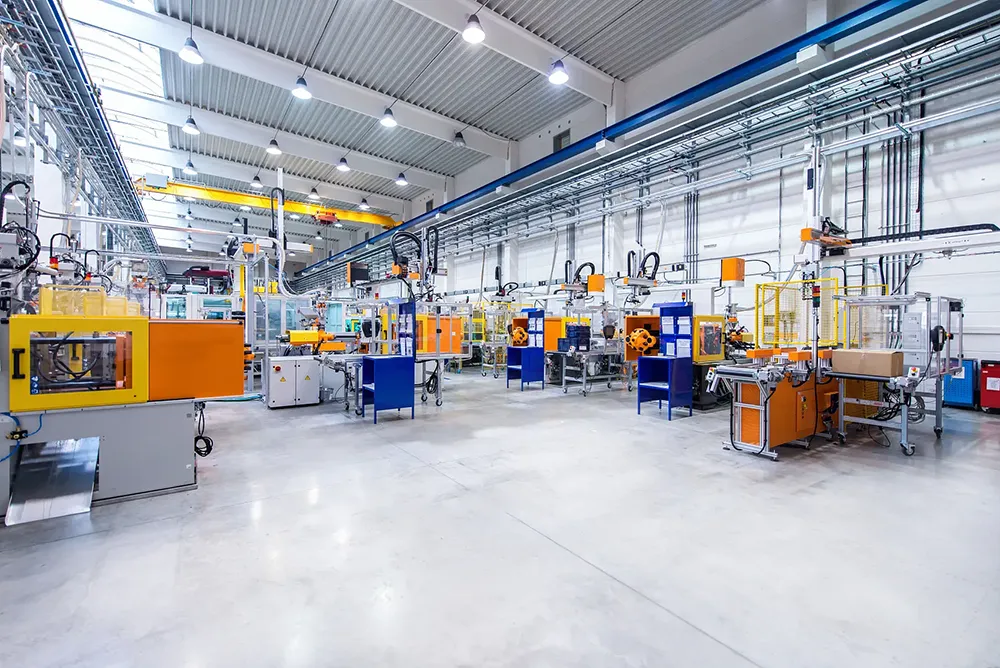

Automatisation industrielle : coordination avec les VFD, les démarreurs progressifs et la robotique

Parcs Solaires/Éoliens : S'adapter à des profils de production variables

Bâtiments commerciaux intelligents : permettez la surveillance énergétique sans compteurs supplémentaires

Foire aux questions (FAQ)

Q1 : Qu'est-ce qui différencie un MCCB électronique d'un MCCB thermique ?

A1 : Les disjoncteurs à boîtier moulé de type électronique utilisent un microprocesseur pour analyser le courant et déclencher les déclenchements avec une haute précision. Ils ne sont pas affectés par la température ambiante, offrent des plages de réglage plus larges et peuvent fournir un enregistrement des données de charge, contrairement aux types thermomagnétiques bimétalliques/solénoïdes.

Q2 : Le MCCB électronique 1 600 A est-il disponible en configuration 4 pôles ?

A2 : Oui, tous les MCCB électroniques CDADA de 250 A à 1 600 A sont disponibles en versions 3P et 4P.

Q3 : Que se passe-t-il si le déclencheur électronique tombe en panne lors d'un court-circuit ?

A3 : Le disjoncteur comprend une sauvegarde mécanique : lors de courants de défaut extrêmes (> 12 × In), un verrou magnétique déclenche une ouverture directe, garantissant ainsi la sécurité même avec l'électronique hors ligne.

Q4 : Puis-je surveiller les valeurs actuelles en temps réel ?

A4 : Oui : le déclencheur électronique affiche le courant instantané, maximum, minimum et moyen sur des fenêtres de temps sélectionnables (par exemple, 24 h), ce qui est utile pour la gestion de l'énergie.

Q5 : Pourquoi choisir CDADA plutôt que d’autres marques de MCCB intelligents ?

A5 : CDADA propose :

● Véritable possibilité de réglage à double plage (de nombreux concurrents limitent Im à ≤10×)

● Sauvegarde mécanique de sécurité (tous les MCCB « électroniques » n'en disposent pas)

● Taille compacte : s'adapte aux panneaux existants sans modification

● Solide portefeuille de certifications mondiales (ASTA, KEMA, CE)

● Tarification adaptée aux OEM avec support technique en anglais
