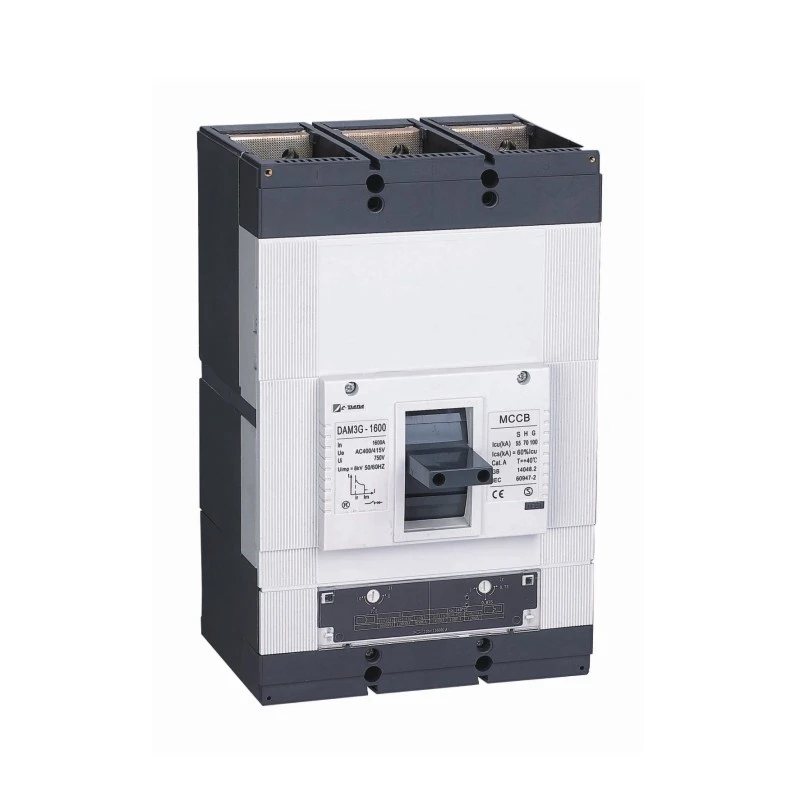

MCCB réglable thermiquement magnétique

Le MCCB thermomagnétique réglable série CDADA DAM1, conçu par Shanghai DADA Electric, un fournisseur fiable, offre une protection contre les surcharges et les courts-circuits entièrement personnalisable pour les applications basse tension exigeantes. Évalué jusqu'à 1 600 A à 400 V/415 V, ce disjoncteur 3P/4P dispose d'un réglage indépendant des seuils de déclenchement thermique (70 à 100 % In) et magnétique (5 à 10 × In), permettant une coordination optimale dans les systèmes de distribution complexes.

Certifié CE, CB, ASTA, KEMA, SEMKO et RoHS, il répond aux normes mondiales de sécurité et environnementales, ce qui le rend idéal pour les OEM, les entrepreneurs et les intégrateurs de systèmes du monde entier.

Avantages

★ Large gamme : 160A à 1600A(AC)

★ Dimensions compactes

★ Réglage thermique réglable (70-100 %).

★ Réglage magnétique réglable (5 à 10 fois).

★ Poussez pour déclencher la disposition du bouton.

★ Contacts principaux et d'arc séparés

★ Large gamme d'accessoires.

Spécifications clés

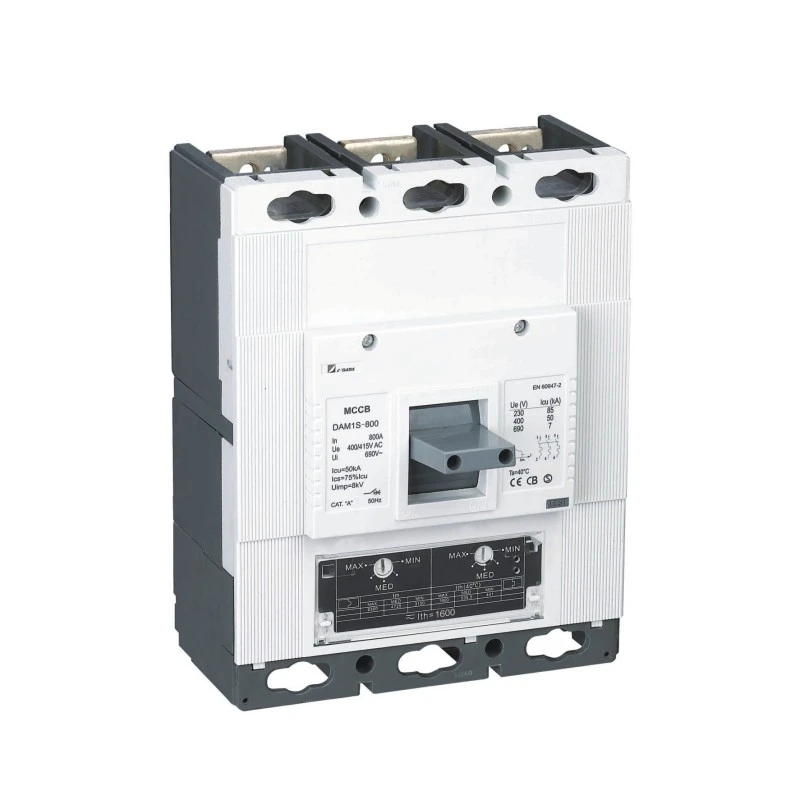

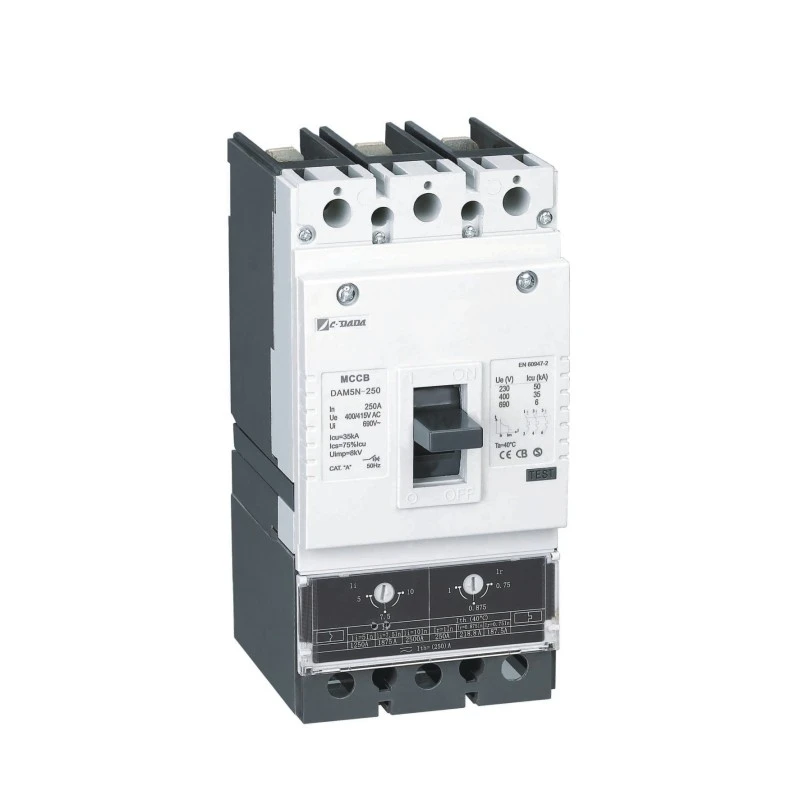

Modèle : Série DAM1 – MCCB thermomagnétique réglable

Type : Disjoncteur à boîtier moulé (MCCB)

Pôles : 3P / 4P

Tension nominale (Ue) : 400 V/415 V CA

Plage de courant nominal : 160 A – 1 600 A.

Ajustement thermique : 70 % à 100 % de In (protection contre les surcharges)

Réglage magnétique : 5× – 10× In (déclenchement instantané en court-circuit)

Certifications : CE, CB, ASTA, KEMA, SEMKO, RoHS

● Test Icu : O-t-CO (O : manœuvre d'ouverture, CO : manœuvre de fermeture-ouverture, t : durée d'attente)

● Test Ics : O-t-CO-t-CO (O : manœuvre d'ouverture, CO : manœuvre de fermeture-ouverture, t : durée d'attente)

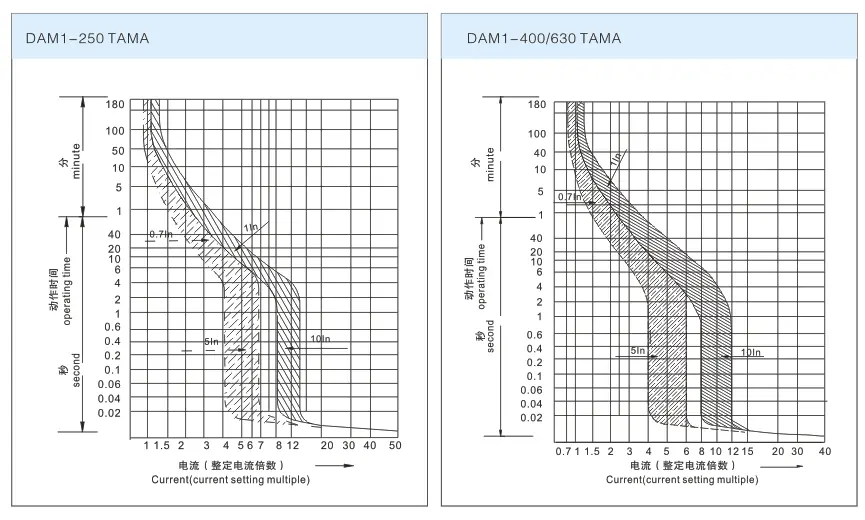

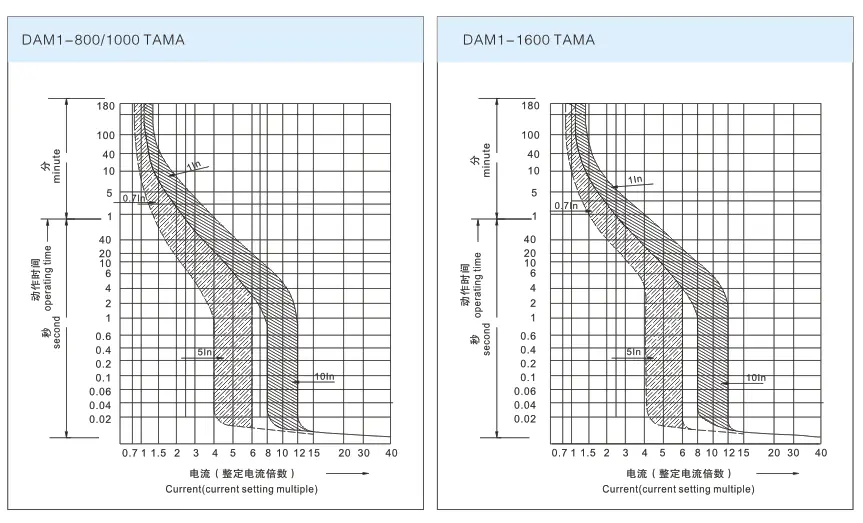

Courbe caractéristique du TAMA MCCB.

Pourquoi choisir CDADA ?

★ Ingénierie de précision
Contrairement aux disjoncteurs standard dotés de courbes de déclenchement fixes, la conception thermomagnétique réglable du CDADA permet aux ingénieurs d'affiner la protection pour l'adapter aux caractéristiques nominales des câbles et aux équipements en aval, réduisant ainsi les déclenchements intempestifs et améliorant la sélectivité du système.

★ Conformité mondiale, assistance locale
Avec les certifications ASTA (Royaume-Uni), KEMA (Pays-Bas), CE (UE), CB (mondial) et RoHS, les produits CDADA sont acceptés dans plus de 60 pays, soutenus par un support technique réactif de Shanghai.

★ Bon avantage matériel

Nous avons un système de gestion strict pour les fournisseurs et les matières premières. Nous choisissons généralement des matériaux de la meilleure qualité pour les disjoncteurs.

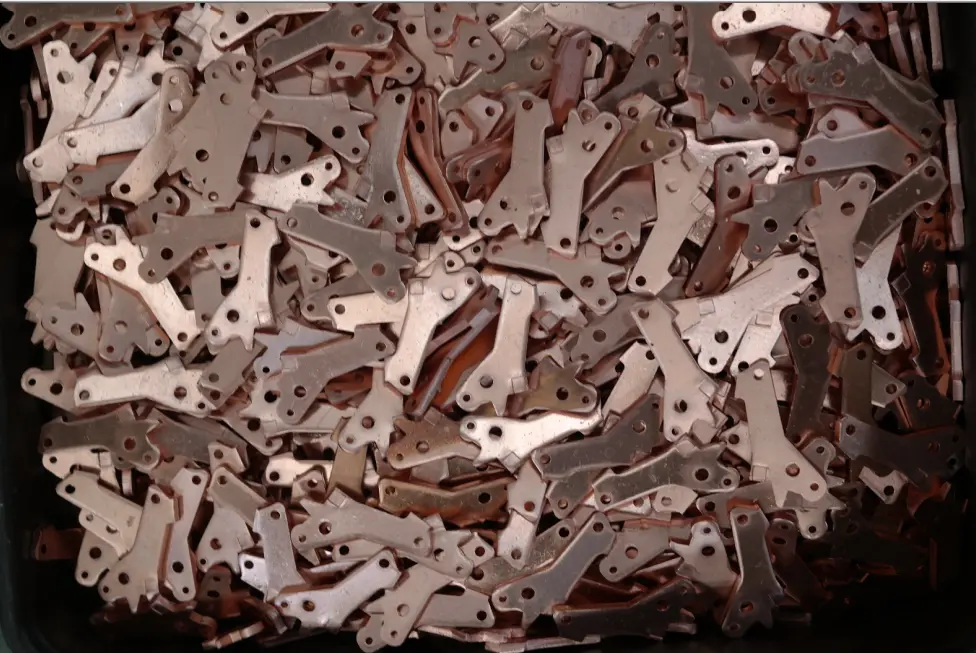

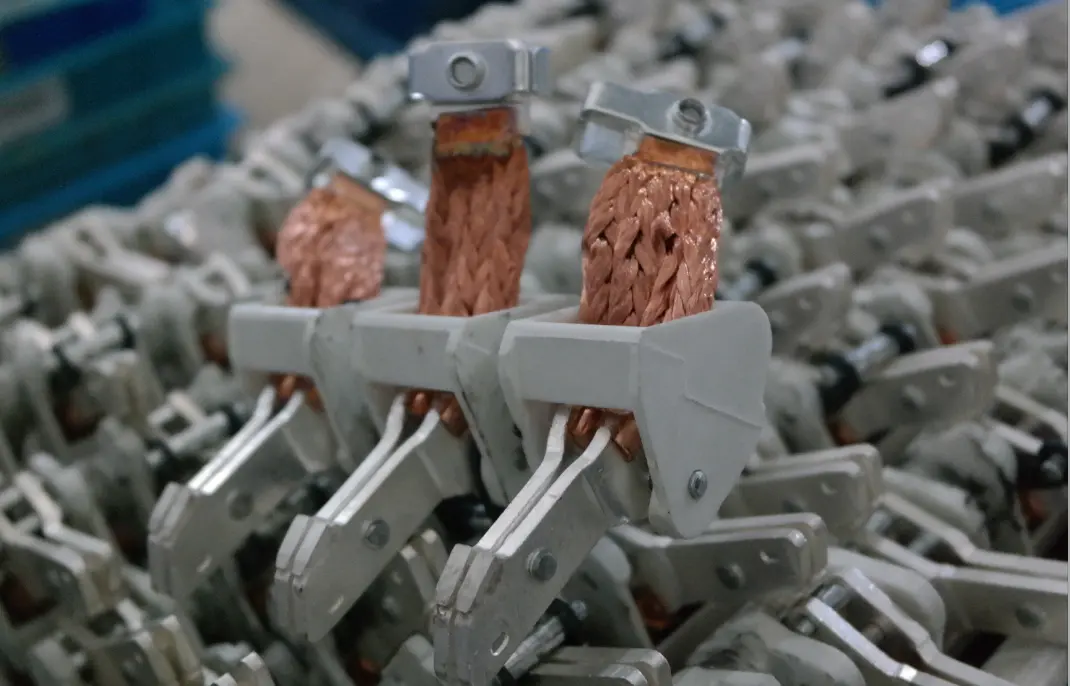

1) Cuivre utilisé T2>99,9%,

2) Contact argenté (point mobile : 50 %, point stationnaire : 85 %),

3) L'arbre central utilisait du BMC-1 ((fibre de verre : 25 %, résine la plus élevée, intensité la plus élevée).

4) Couvercle et corps BMC (fibre de verre : 22 %, résine supérieure, intensité supérieure)

★ Compatible avec les OEM et les mises à niveau
Les dimensions compactes permettent le remplacement direct des anciens disjoncteurs sans refonte du panneau. Les accessoires modulaires simplifient les futures mises à niveau.

✅ Protection rentable
L'adaptabilité élimine le besoin de stocker plusieurs disjoncteurs à calibre fixe : une unité CDADA DAM1 couvre plusieurs scénarios de charge.

Applications typiques

★ Centres de contrôle de moteurs industriels (MCC) – Faites correspondre le courant de démarrage du moteur sans déclencher

★ Panneaux PDU du centre de données – Coordonnez-vous avec les profils de charge informatique

★ Systèmes d'énergie renouvelable – s'adaptent aux conditions variables de production solaire/éolienne

★ Plateformes marines et offshore – Fonctionnement fiable dans des environnements difficiles

★ Sous-stations de bâtiments commerciaux – Optimisez la protection des systèmes CVC, des ascenseurs et de l'éclairage.

Foire aux questions (FAQ)

Q1 : Que signifie « thermo-magnétique réglable » dans le MCCB DAM1 ?

A1 : Cela signifie que les seuils de déclenchement en cas de surcharge (thermique) et de court-circuit (magnétique) peuvent être ajustés manuellement :

● Thermique : 70 % à 100 % du courant nominal (In)

● Magnétique : 5 à 10 fois In Cela permet des courbes de protection personnalisées pour votre application spécifique.

Q2 : Le MCCB thermomagnétique 250 A est-il disponible en configuration 3P ?

A2 : Oui, tous les modèles réglables DAM1 de 160 A à 1 600 A sont disponibles en versions 3P et 4P.

Q3 : Comment puis-je ajuster les paramètres de voyage ?

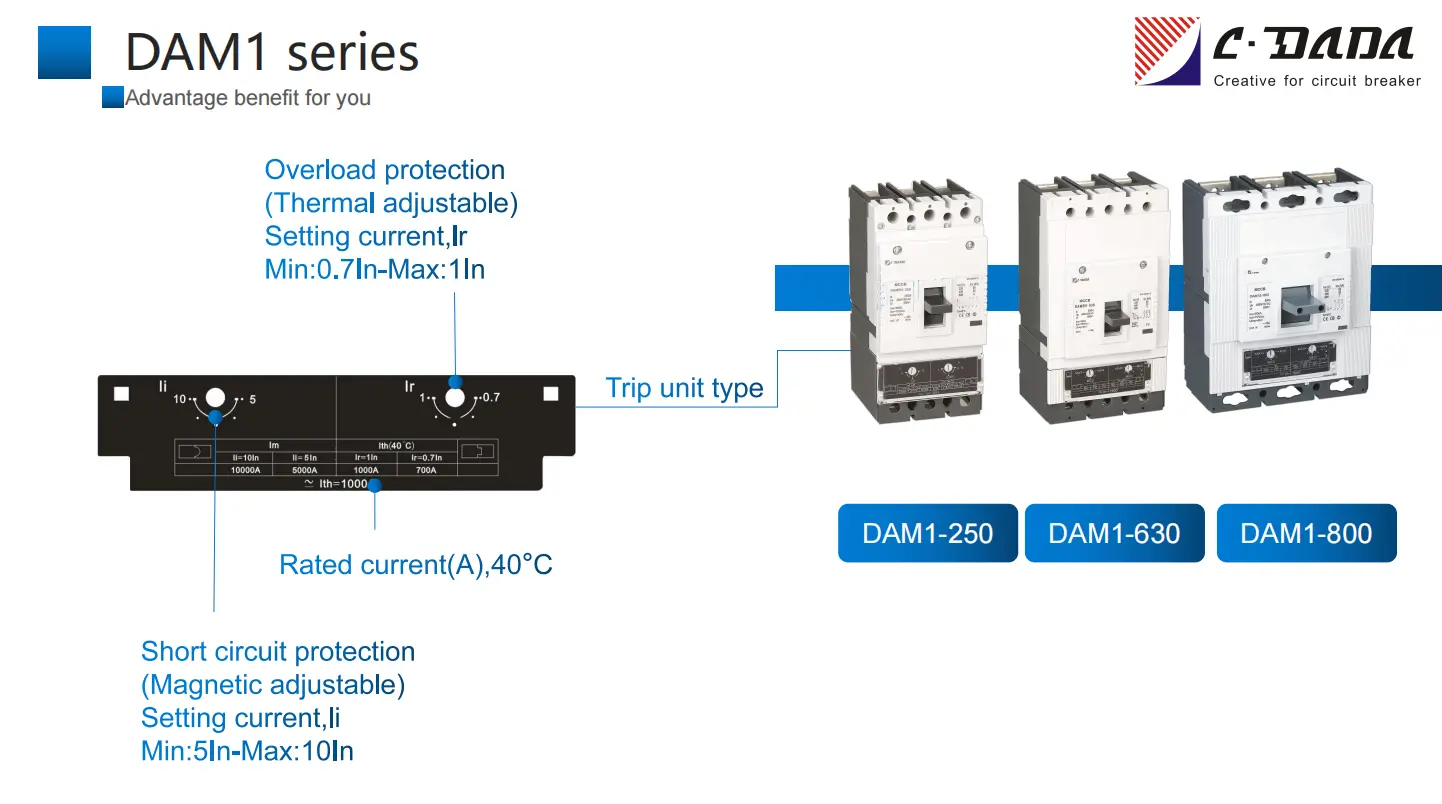

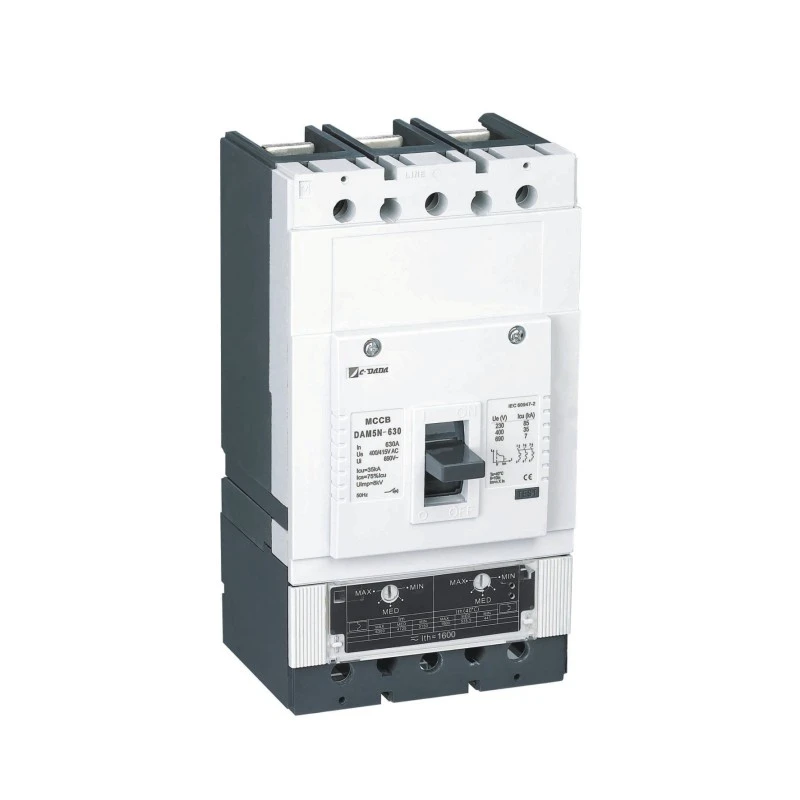

A3 : Utilisez les deux cadrans externes ou fentes pour vis sur le panneau avant : un pour le thermique (étiqueté « Ir »), un pour le magnétique (étiqueté « Im »). Aucun démontage requis.

Q4 : Puis-je tester le disjoncteur sans créer de véritable défaut ?

A4 : Oui : le bouton push-to-trip intégré simule une condition de déclenchement pour une vérification fonctionnelle pendant la maintenance.

Q5 : Pourquoi choisir CDADA plutôt que d’autres marques chinoises de MCCB ?

A5 : CDADA se démarque par :

● Véritable double réglage (de nombreux concurrents proposent uniquement un réglage thermique)

● Certifications internationales (pas seulement CCC)

● Contrôle qualité constant (usine certifiée ISO 9001)

● Documentation technique en anglais pour les projets globaux
