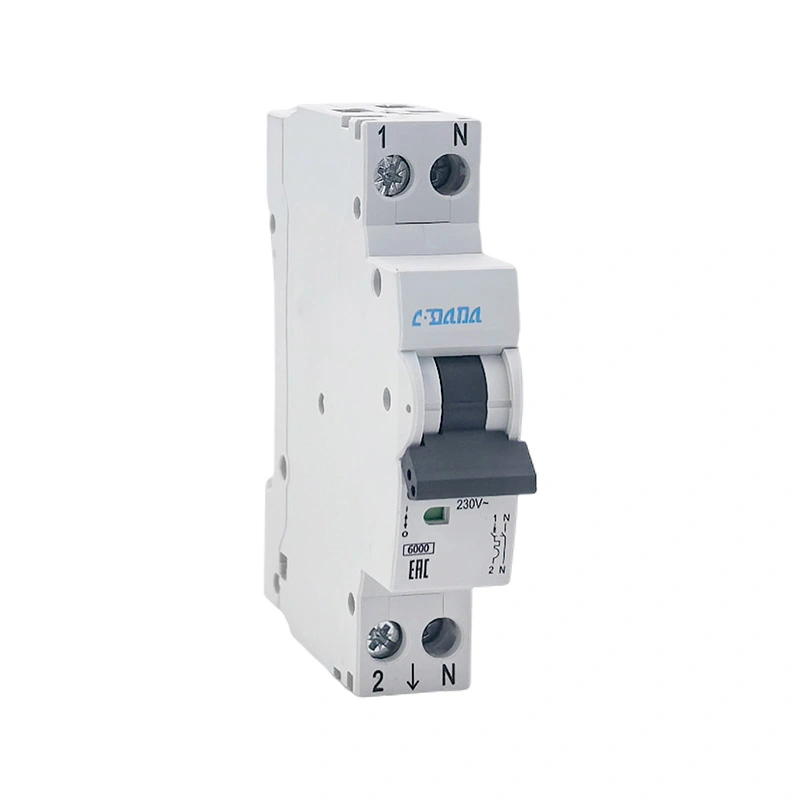

Pourquoi le disjoncteur miniature DPN 6KA est-il important pour la protection électrique moderne ?

A Disjoncteur miniature DPN 6KAest conçu pour fournir une protection fiable contre les surcharges et les courts-circuits tout en combinant des dimensions compactes avec une installation pratique. La configuration DPN est généralement associée à un agencement 1P+N, tandis que 6KA fait référence à un pouvoir de coupure en court-circuit nominal de 6 kA selon les normes applicables et les conditions de test spécifiées. Ce guide explique ce que signifie le disjoncteur miniature DPN 6KA, comment il fonctionne, pourquoi son pouvoir de coupure est important, où il peut être utilisé, comment le sélectionner et l'installer correctement, et ce que les acheteurs doivent prendre en compte lors de l'achat d'un équipement de protection de circuit.

Que signifie le disjoncteur miniature DPN 6KA ?

Un disjoncteur miniature, communément abrégé en MCB, est un dispositif de commutation de protection automatique utilisé pour interrompre le courant électrique lorsque des conditions anormales se produisent. Contrairement à un fusible conventionnel qui doit normalement être remplacé après fonctionnement, un MCB peut généralement être réinitialisé une fois que le défaut a été étudié et que le circuit est considéré comme sûr.

Le termeDPNest couramment utilisé pour décrire un compactConfiguration 1P+N, dans lequel le dispositif intègre une protection sur le conducteur de phase tout en commutant également le conducteur neutre. La disposition interne exacte et le fait que le neutre soit protégé ou uniquement commuté dépendent de la conception spécifique du produit. Les acheteurs doivent donc vérifier la documentation technique du fabricant au lieu d'interpréter uniquement l'abréviation.

Le6KAmarquage, normalement écrit comme6 kA, indique un pouvoir de coupure nominal en court-circuit de 6 kA selon la norme, les conditions de test, la tension et les spécifications du produit applicables. En termes pratiques, il indique le niveau de courant de court-circuit présumé que le disjoncteur est conçu pour interrompre en toute sécurité dans les conditions spécifiées.

Cette combinaison de configuration compacte et de capacité définie d'interruption de court-circuit rend le disjoncteur miniature DPN 6KA utile pour de nombreuses applications de distribution basse tension où l'espace du panneau et une protection fiable des circuits sont tous deux importants.

Comment fonctionne un disjoncteur DPN 6KA ?

Un disjoncteur miniature typique utilise des principes de protection thermique et magnétique. Le mécanisme thermique répond à une surintensité soutenue, tandis que le mécanisme magnétique est destiné à réagir rapidement aux conditions de défaut à courant élevé telles que les courts-circuits.

• Protection contre les surcharges :Lorsque le courant reste supérieur au niveau de fonctionnement normal du circuit pendant une période suffisante, le mécanisme thermique peut provoquer le déclenchement du disjoncteur.
• Protection contre les courts-circuits :Un courant de défaut élevé peut activer le mécanisme de déclenchement magnétique, permettant ainsi une interruption rapide du circuit.
• Commutation manuelle :La poignée de commande permet d'allumer ou d'éteindre le circuit pendant le fonctionnement normal lorsque le produit est conçu pour cette fonction.
• Isolement d'anomalie:Dans un agencement DPN, les conducteurs de phase et neutre peuvent être déconnectés selon la conception de commutation spécifiée de l'appareil.
• Distribution compacte :Le facteur de forme étroit peut aider les panneaux électriques à accueillir davantage de circuits dans un espace limité sur rail DIN.

Le but du disjoncteur n’est pas simplement d’arrêter l’électricité. Il doit interrompre les courants anormaux dans les conditions pour lesquelles il a été conçu tout en restant fiable en fonctionnement normal. Une coordination correcte avec les dispositifs de protection en amont et en aval est donc importante.

Pour cette raison, la sélection d'un disjoncteur basée uniquement sur sa taille physique ou son courant nominal peut créer des problèmes. Les spécifications électriques complètes doivent toujours être examinées avant l’installation.

Pourquoi le pouvoir de coupure 6KA est-il important ?

Le pouvoir de coupure est l’une des spécifications les plus importantes à comprendre lors de l’achat d’un disjoncteur miniature. Une valeur nominale de 6 kA signifie que le disjoncteur a une capacité nominale de court-circuit de6 000 ampèresdans les conditions d'essai spécifiées.

Cela faitpassignifie que le disjoncteur doit transporter en permanence 6 000 A. Le courant nominal du disjoncteur est une spécification distincte. Par exemple, un disjoncteur peut avoir un courant nominal approprié pour un circuit d'éclairage ou de prise tout en ayant un pouvoir de coupure en court-circuit de 6 kA.

Pour une nouvelle installation, le courant de court-circuit présumé au point d'installation doit être évalué par un électricien qualifié. Le disjoncteur sélectionné doit avoir un pouvoir de coupure adéquat pour l'installation et être conforme aux exigences locales applicables.

Quels sont les principaux avantages ?

Un disjoncteur miniature DPN 6KA correctement spécifié peut relever plusieurs défis courants dans les systèmes de distribution électrique compacts.

Un autre avantage pratique est une organisation plus facile des circuits. Au lieu de permettre à un seul dispositif de protection de desservir trop de charges, un tableau de distribution correctement planifié peut diviser les charges électriques en circuits individuels. Cela facilite le dépannage et peut aider à limiter l’impact d’un défaut sur le circuit concerné.

Où est-il couramment utilisé ?

Les disjoncteurs DPN 6KA peuvent être envisagés pour une large gamme d'applications de distribution basse tension, à condition que leurs caractéristiques électriques et leurs exigences de certification correspondent à l'installation.

• Tableaux de distribution résidentiels
• Systèmes électriques des appartements et des immeubles
• Circuits d'éclairage
• Circuits de prise et à usage général
• Petits bâtiments commerciaux
• Bureaux et commerces
• Panneaux de commande et circuits de distribution des équipements
• Installations électriques industrielles légères
• Circuits auxiliaires dans les armoires électriques

Ils peuvent être particulièrement utiles dans les équipements de distribution compacts où l'installateur doit équilibrer la protection du circuit avec l'espace de montage disponible. Toutefois, l’adéquation de l’application ne doit jamais être déterminée à partir du seul nom du produit.

Le type de charge, la taille du conducteur, la méthode d'installation, la température ambiante, le niveau de défaut, le système de tension, le dispositif de mise à la terre et les réglementations électriques locales doivent tous être pris en compte avant de sélectionner un modèle spécifique.

Que doivent vérifier les acheteurs avant la sélection ?

L'une des plus grosses erreurs d'achat consiste à sélectionner un disjoncteur en fonction uniquement de son courant nominal ou du marquage 6 kA. Un examen plus complet des spécifications peut réduire les problèmes de compatibilité, les retards d’installation et les coûts de remplacement inutiles.

1. Courant nominal :Sélectionnez en fonction de la conception du circuit et de la charge attendue plutôt que de simplement choisir la plus grande puissance disponible.
2. Tension nominale :Confirmez que le disjoncteur est adapté à la tension et à la fréquence du système électrique.
3. Configuration des pôles :Vérifiez si la disposition requise est 1P+N et comprenez quels conducteurs sont protégés et commutés.
4. Pouvoir de coupure :Confirmez que la valeur nominale de 6 kA est adéquate pour le courant de défaut potentiel au point d'installation.
5. Courbe de déclenchement :Vérifiez la caractéristique de déclenchement requise en fonction du comportement de charge et d'appel.
6. Normes et certifications :Demandez des rapports de tests, des déclarations et des documents de certification pertinents applicables au marché cible.
7. Compatibilité des terminaux :Vérifiez la plage de tailles de conducteur, la construction des bornes, les exigences de serrage et l'accessibilité des connexions.
8. Compatibilité rail DIN :Confirmez que les dimensions physiques correspondent au boîtier de distribution prévu.
9. Environnement d'exploitation :Tenez compte de la température, de l’humidité, de l’altitude, de la poussière, des vibrations et d’autres conditions environnementales.
10. Cohérence des fournisseurs :Pour les projets nécessitant des commandes répétées, vérifiez la capacité de production et les procédures de contrôle qualité.

Pour les distributeurs, une autre considération importante est la cohérence des produits. Un disjoncteur qui répond aux spécifications dans une expédition mais qui varie considérablement dans les lots ultérieurs peut créer des risques en matière d'inventaire et de projet. Les acheteurs doivent donc discuter à l’avance avec le fournisseur des procédures de contrôle de qualité, des normes d’inspection, de l’emballage, de l’étiquetage et des exigences en matière de commandes répétées.

Que faut-il prendre en compte lors de l'installation ?

L'installation électrique doit être effectuée par un professionnel qualifié et conformément aux instructions du fabricant et aux codes électriques applicables. Même un disjoncteur DPN 6KA correctement spécifié peut fonctionner mal s'il est mal installé.

• Mettre l'installation hors tension avant d'intervenir sur les équipements de distribution.
• Confirmez la tension du circuit et la disposition du câblage avant la connexion.
• Installez solidement le disjoncteur sur le rail DIN ou le système de montage approprié.
• Utilisez des conducteurs dans la plage de tailles spécifiée par le fabricant.
• Appliquez le couple de serrage des bornes spécifié.
• Gardez le routage des conducteurs propre et évitez les contraintes mécaniques inutiles sur les bornes.
• Vérifiez les connexions de phase et de neutre conformément au schéma de câblage du produit.
• Vérifiez que l'enceinte offre un espacement, une ventilation et une protection adéquats.
• Effectuez les tests électriques appropriés avant de mettre sous tension le circuit terminé.

La connexion des terminaux mérite une attention particulière. Une connexion électrique lâche peut créer de la résistance et de la chaleur, tandis qu'un conducteur mal préparé peut compromettre la stabilité mécanique de la connexion. L'installation doit donc respecter les exigences de préparation des conducteurs et de couple spécifiées par le fabricant.

N'utilisez jamais un disjoncteur comme substitut à une conception de circuit appropriée. Les dispositifs de protection font partie d'un système électrique complet qui comprend des conducteurs, des charges, une protection en amont, une mise à la terre et d'autres composants de sécurité.

Comment le DPN 6KA se compare-t-il aux configurations MCB conventionnelles ?

La comparaison ne signifie pas qu’une configuration est universellement meilleure. La conception appropriée dépend du système électrique, des réglementations locales, de l'espace disponible dans le panneau, de la disposition d'isolation requise et de la coordination avec d'autres équipements de protection.

Comment maintenir les performances ?

Les disjoncteurs miniatures nécessitent généralement un entretien de routine limité, mais le système électrique environnant doit néanmoins être inspecté périodiquement. Les déclenchements fréquents et inexpliqués ne doivent jamais être ignorés.

• Inspectez les bornes pour détecter tout signe de surchauffe, de décoloration ou de dommage.
• Vérifiez les connexions desserrées lors de l’entretien électrique programmé.
• Gardez le boîtier de distribution propre et exempt de poussière ou d'humidité excessive.
• Surveillez les déplacements répétés et recherchez la cause sous-jacente.
• Remplacez les disjoncteurs présentant des dommages mécaniques ou un comportement de fonctionnement anormal.
• Ne réinitialisez pas un disjoncteur à plusieurs reprises sans identifier la raison pour laquelle il s'est déclenché.

Un disjoncteur qui se déclenche à plusieurs reprises peut indiquer une surcharge, un court-circuit, des problèmes d'isolation, des défauts d'équipement, une sélection incorrecte du disjoncteur ou un autre problème au sein de l'installation. Un personnel qualifié doit diagnostiquer le problème avant de remettre le circuit en fonctionnement normal.

Il est également utile de maintenir un étiquetage précis des panneaux. Une identification claire des circuits peut rendre les inspections et la maintenance futures plus efficaces, en particulier dans les bâtiments commerciaux et les armoires électriques de plus grande taille.

Que devez-vous attendre d’un fabricant fiable ?

Lors de l'achat de produits Disjoncteur miniature DPN 6KA pour la distribution en gros, les projets électriques, les applications OEM ou l'assemblage de panneaux, la qualité du produit n'est qu'une partie de la décision d'achat. Une documentation, un contrôle de production, une communication et un support après-vente cohérents peuvent également avoir un impact important sur la réussite du projet.

Shanghai DaDa Electric Co., Ltd.est une source potentielle de fournisseurs pour les clients à la recherche de produits de protection électrique et de solutions de disjoncteurs associées. Lors de l'évaluation d'un fabricant, les acheteurs doivent demander les fiches techniques des produits et la documentation de conformité applicable, clarifier la configuration exacte du modèle et confirmer les exigences de production et d'inspection avant de passer une commande groupée.

Pour les importateurs et les distributeurs, la communication est particulièrement importante. Avant de confirmer un achat, il est utile d'établir le modèle exact du produit, les spécifications électriques, la quantité, la méthode d'emballage, l'étiquetage, les exigences de livraison, la procédure d'inspection et la documentation. Cela permet de réduire les malentendus entre l’acheteur, le fabricant et le client final.

Foire aux questions

1. Que signifie 6KA sur un disjoncteur miniature ?

6KA, plus communément écrit 6 kA, indique un pouvoir nominal de coupure en court-circuit de 6 000 ampères dans des conditions de test spécifiées. Ce n'est pas le courant de fonctionnement normal du disjoncteur.

2. Que signifie DPN dans un disjoncteur ?

DPN est généralement associé à une configuration 1P+N. Les fonctions exactes de protection et de commutation dépendent de la conception du fabricant, c'est pourquoi la fiche technique du produit doit être vérifiée avant l'installation.

3. Un disjoncteur 6 kA est-il adapté à chaque installation électrique ?

Non. Le pouvoir de coupure doit être adapté au courant de court-circuit présumé au lieu d'installation. La tension nominale, le courant, les caractéristiques de déclenchement, les conditions d'installation et les réglementations applicables doivent également être pris en compte.

4. 6 kA signifie-t-il que le disjoncteur peut transporter 6 000 A en continu ?

Non. La valeur de 6 kA concerne la capacité d'interruption de court-circuit et non la capacité de transport de courant continu. Le courant nominal est une spécification distincte.

5. Un disjoncteur DPN 6KA peut-il être utilisé dans les tableaux de distribution résidentiels ?

Il peut convenir à certaines applications résidentielles lorsque les caractéristiques électriques, la configuration, les dimensions, la certification et les exigences d'installation du produit correspondent au circuit et aux réglementations locales.

6. Quelles informations dois-je fournir lors d’une demande de devis ?

Fournissez le courant nominal requis, la tension nominale, la configuration des pôles, les caractéristiques de déclenchement, le pouvoir de coupure, la quantité, le marché cible, les normes applicables, les exigences d'emballage et toute exigence OEM ou d'étiquetage. Cela aide le fournisseur à évaluer les besoins plus efficacement.

7. Pourquoi un disjoncteur miniature se déclenche-t-il à plusieurs reprises ?

Des déclenchements répétés peuvent résulter d'une surcharge, d'un court-circuit, d'un équipement défectueux, de problèmes de câblage, d'une sélection inappropriée du disjoncteur ou d'autres défauts électriques. La cause doit être identifiée par un personnel qualifié plutôt que de réinitialiser le disjoncteur à plusieurs reprises.

8. Le DPN est-il la même chose qu'un disjoncteur bipolaire ?

Pas nécessairement. Bien qu'un dispositif DPN puisse impliquer une commutation de phase et de neutre, sa protection interne et sa disposition de commutation peuvent différer d'un dispositif de protection bipolaire classique. Vérifiez toujours le schéma de câblage et les spécifications techniques du fabricant.

9. Quelle est la différence entre le courant nominal et le pouvoir de coupure ?

Le courant nominal se rapporte au courant que le disjoncteur est conçu pour transporter pendant un fonctionnement normal dans des conditions spécifiées. Le pouvoir de coupure concerne sa capacité à interrompre en toute sécurité un courant de court-circuit spécifié.

10. Quelle est la spécification la plus importante lors de la commande d'un disjoncteur DPN 6KA ?

Il n’existe pas de spécification unique qui s’applique à chaque installation. Le courant nominal, la tension, la configuration des pôles, les caractéristiques de déclenchement, le pouvoir de coupure, les normes applicables, les dimensions physiques et les conditions d'installation doivent tous être vérifiés ensemble.

Contactez-nous pour les solutions de disjoncteur miniature DPN 6KA

Choisir le bon disjoncteur, c'est en fin de compte adapter les performances de protection aux exigences réelles de l'installation électrique. Un disjoncteur miniature DPN 6KA peut offrir une combinaison pratique de configuration compacte, de protection contre les surcharges, de capacité d'interruption en cas de court-circuit et de gestion pratique des circuits lorsqu'il est correctement spécifié et installé.

Si vous recherchezDisjoncteur miniature DPN 6KAproduits pour tableaux de distribution, projets électriques, applications OEM ou fourniture en gros,Shanghai DaDa Electric Co., Ltd.peut fournir des informations sur le produit et discuter de vos exigences techniques.Contactez-nousavec votre intensité nominale, votre tension, votre quantité, votre application et votre marché de destination requis pour discuter d'une solution appropriée. Contactez Shanghai DaDa Electric Co., Ltd. pour discuter des spécifications, des échantillons, des commandes groupées et des exigences du projet.
