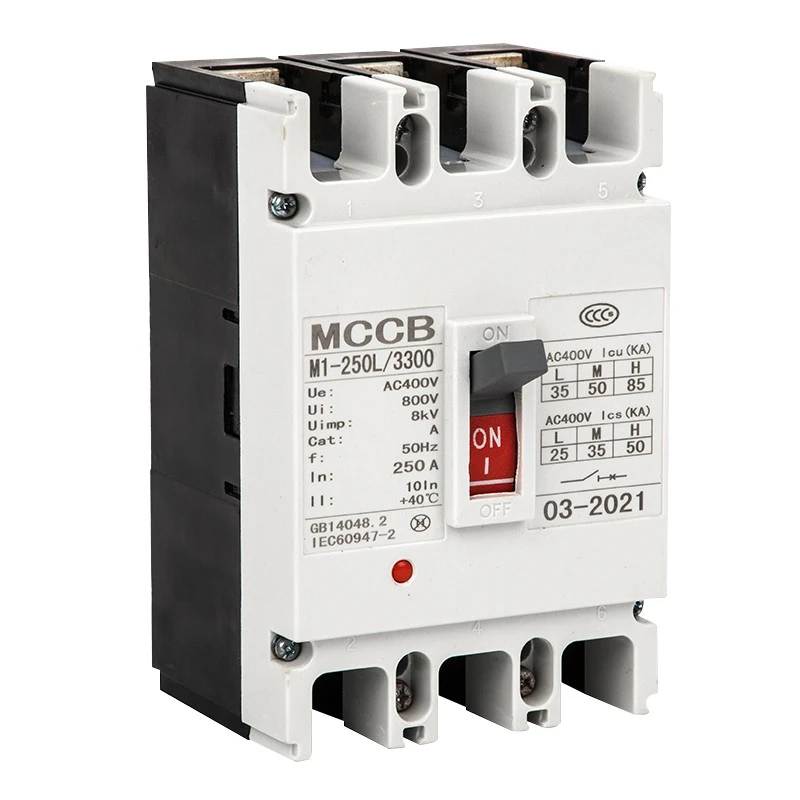

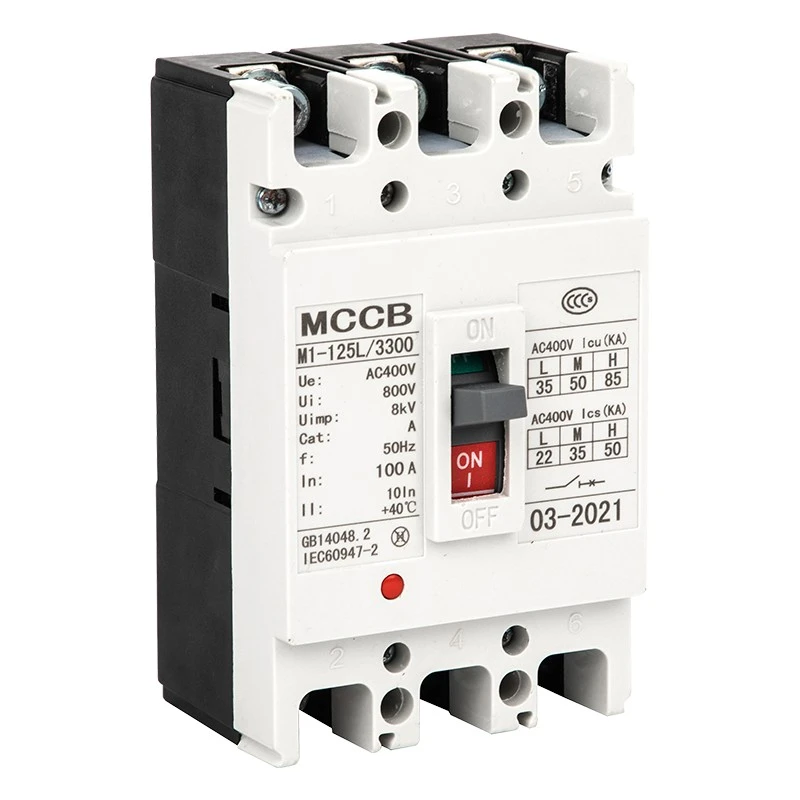

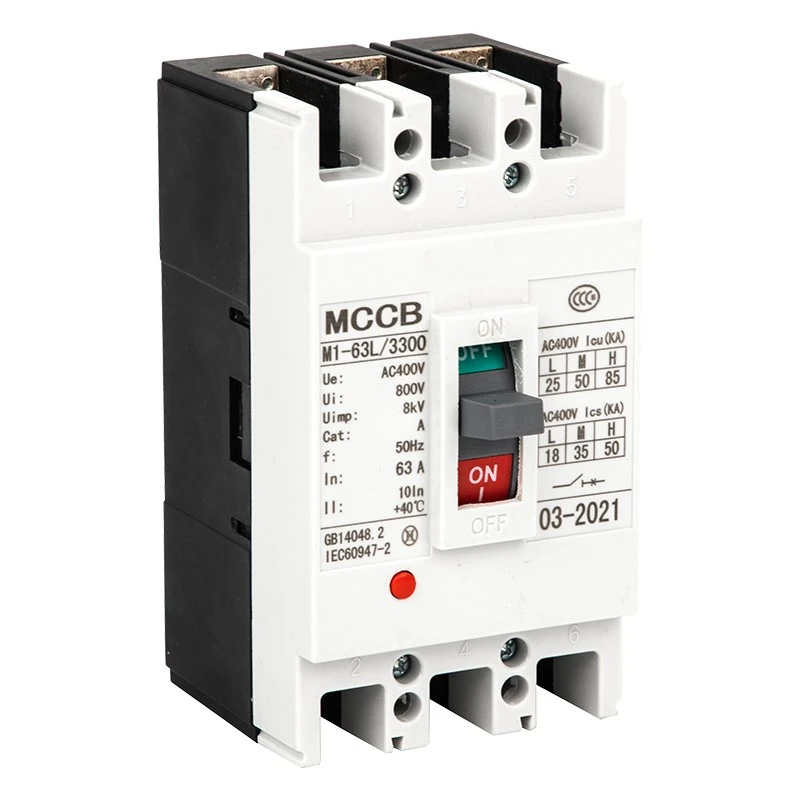

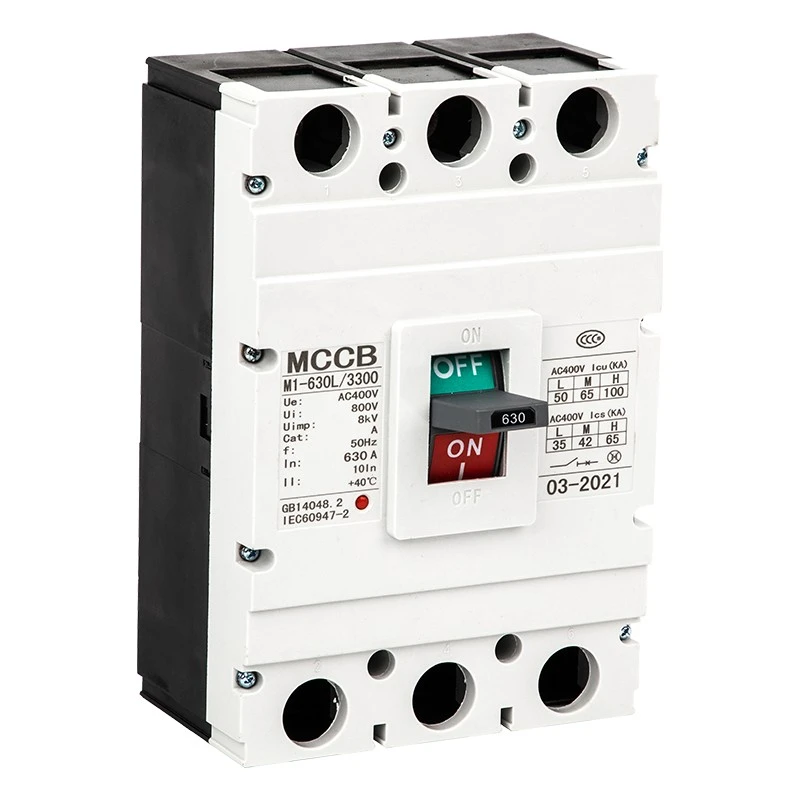

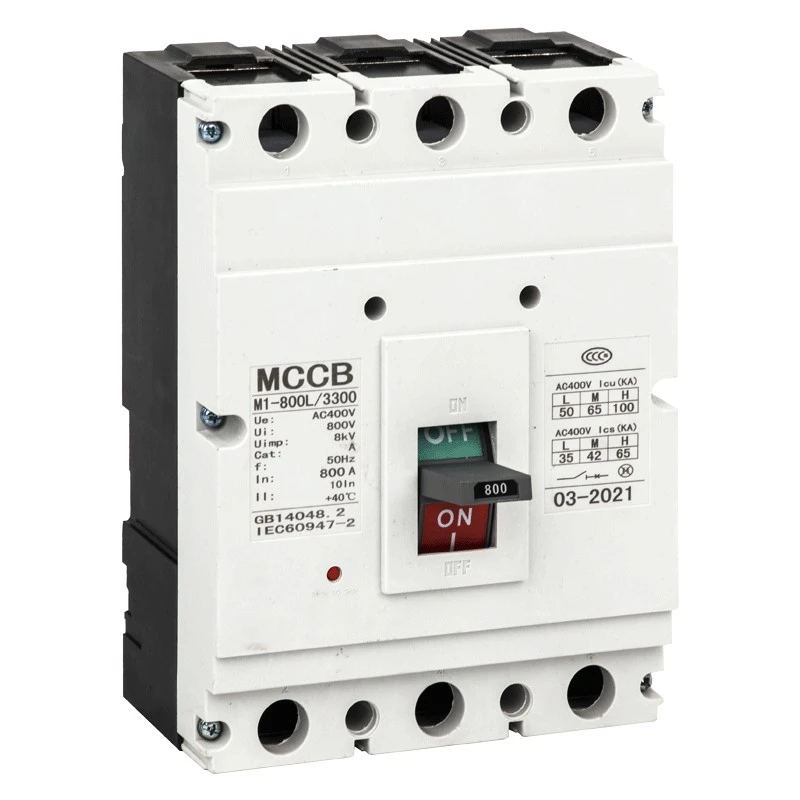

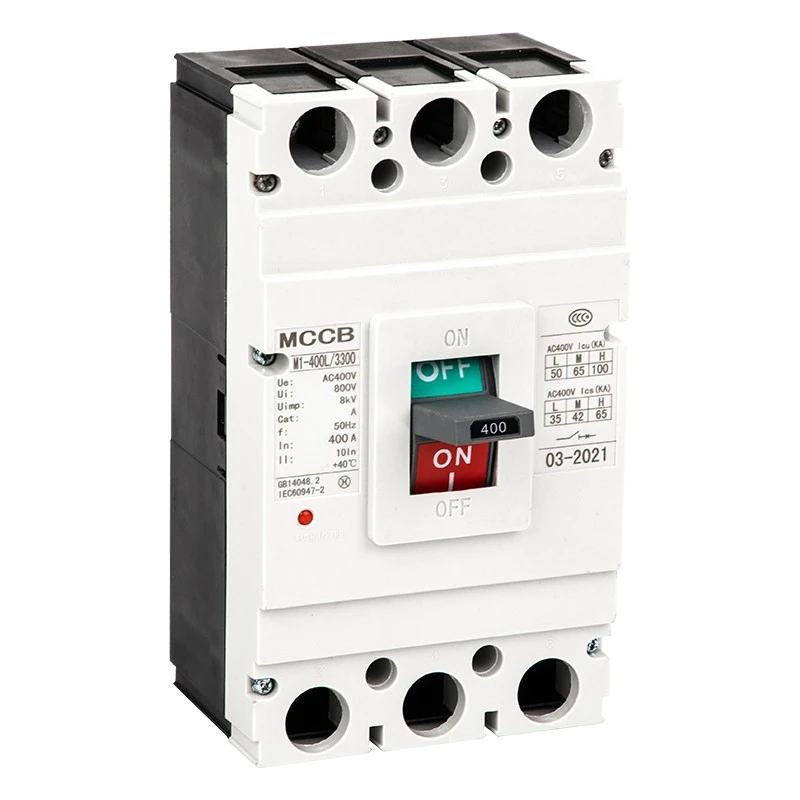

Disjoncteur à boîtier moulé CM1
Model:DAM2 (CM1) Series
Ce disjoncteur à boîtier moulé (MCCB) CDADA CM1 est conçu pour les achats en gros, avec la certification IEC60947-2 et des performances stables pour les systèmes électriques industriels. Le CM1 MCCB utilise une structure à haute résistance et un mécanisme de déclenchement fiable, facile à installer et à entretenir. Il combine une protection intelligente avec une conception durable, garantissant une longue durée de vie dans la distribution d'énergie et les applications industrielles lourdes.
Ce disjoncteur à boîtier moulé CM1 série DAM2 (CM1) est un dispositif de protection basse tension haute performance produit par Shanghai DADA Electric Co., Ltd., un fabricant et fournisseur fiable en Chine. Avec une tension d'isolation nominale jusqu'à 800 V, une tension de fonctionnement nominale de 400 V/690 V et un courant nominal de 63 A à 1 600 A, il est largement utilisé pour la distribution d'énergie, la protection des circuits, le contrôle du moteur et les commutations peu fréquentes.
Cette série prend en charge l'installation verticale et horizontale, est conforme à la norme IEC60947-2 et offre une protection complète contre les surcharges, les courts-circuits et les sous-tensions pour les équipements électriques.
Caractéristiques du produit
★ Tension d'isolation nominale : 800 V ; Tension de fonctionnement : 400 V/690 V
★ Plage de courant : 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Pouvoir de coupure : L standard, M moyen, H type de rupture élevé
★ Modes de déclenchement double thermo-magnétique et électromagnétique
★ Installation verticale/horizontale, adaptée à une utilisation en isolation
★ Large plage de température ambiante : -5℃~+40℃
★ Altitude ≤2000m, degré de pollution 3
Applications
Le disjoncteur à boîtier moulé CDADA CM1 est largement utilisé dans les systèmes de distribution d'énergie industriels et civils, notamment les usines, les bâtiments, les centres de données, les centrales électriques, les infrastructures, les équipements mécaniques et les armoires de distribution d'énergie. Il est également utilisé pour la protection des moteurs, la conversion de circuits et l'alimentation électrique sûre dans les industries de la construction, de la métallurgie, de la pétrochimie et autres.
Paramètres techniques
★ Normes : IEC60947-2, GB14048.2
★ Fréquence : CA 50 Hz/60 Hz.
★ Pôle : 1P,2P, 3P, 4P
★ Déclenchement : Thermique-magnétique (double), électromagnétique (instantané)
★ Réglage instantané : Type de distribution 10In±20% ; Type de moteur 12In±20%
★ Installation : câblage avant, câblage arrière, type enfichable
★ Fonctionnement : mécanisme de commande manuel et électrique
|
Modèle |
Pôle |
Courant nominal (UN) |
Noté fonctionnement tension (V) |
Noté isolation tension (V) |
Pouvoir ultime de coupure en court-circuit (Icu) |
Flashover distance (mm) |
||
|
Tension d'essai (V) |
ICU (kA) |
IC (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1,10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16, 20, 25, 32, 40. 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1 000, 1 250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Dimensions du contour et de l'installation
Notre MCCB CM1 fournit des données dimensionnelles complètes pour les modèles 63A-1600A, y compris le câblage avant, le câblage arrière et le type enfichable. Différentes tailles de cadre (63/100/225/400/630/800/1250/1600) correspondent aux dimensions H, H1, H2 pour une installation en armoire standard. La hauteur des mécanismes de commande manuels et électriques est également standardisée pour un assemblage facile.
Accessoires et fonctions
Accessoires internes
★ Déclencheur shunt : tension nominale de 70 % à 110 % pour un déclenchement fiable
★ Déclencheur de sous-tension : chute de tension de 35 % à 70 % pour une protection automatique
★ Contact auxiliaire et contact d'alarme : retour de signal et alarme de défaut
★ Version dédiée au compteur prépayé : déclenchement différé de 0,5 à 2 s
Accessoires externes
★ Mécanisme de commande manuel
★ Mécanisme de commande électrique (moteur)
★ Séparateurs de phases, vis de montage, kits de jeux de barres

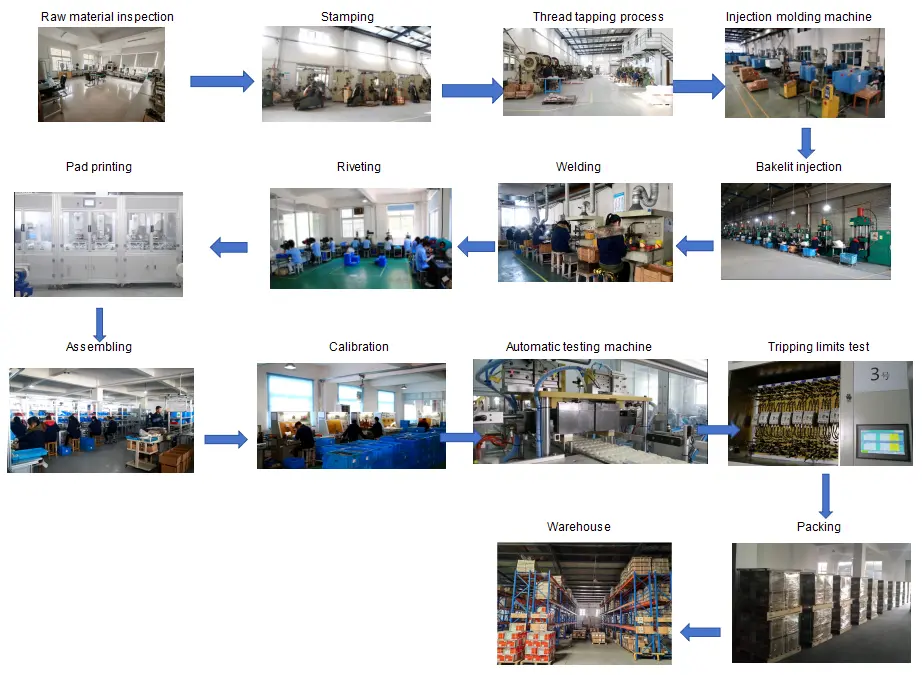

Flux de contrôle qualité
Inspection des matières premières → Traitement de la production → Ligne d'assemblage → Test des caractéristiques de déclenchement → Test d'élévation de température → Test de court-circuit → Test de vieillissement → Contrôle de l'apparence et des dimensions → Emballage → Inspection finale avant expédition

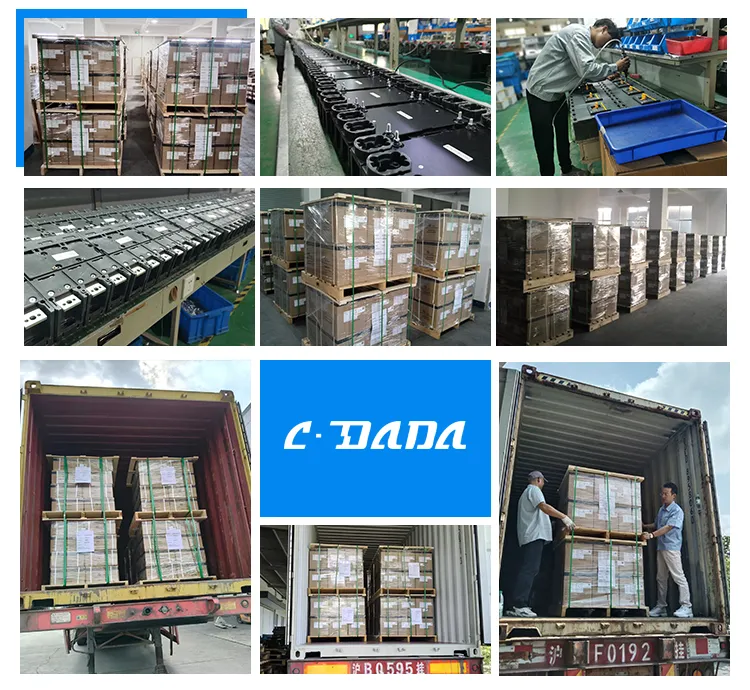

Emballage et expédition
★ Carton standard d'exportation + palette en bois pour un transport en toute sécurité
★ Etiquette : modèle, courant, pôle, quantité, certificat
★ Adapté à la logistique maritime, aérienne et terrestre
Certifications
IEC60947-2, GB14048.2, CE, CB, ROHS et autres approbations internationales.
Cas de coopération client
La série CDADA DAM2 MCCB a été fournie à des clients mondiaux, notamment des intégrateurs de systèmes de distribution d'énergie, des fabricants d'équipements industriels, des usines d'appareillage de commutation, des entrepreneurs en construction et des marques OEM en Europe, en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique du Sud. Nous fournissons un approvisionnement en vrac stable et des solutions personnalisées pour les partenaires à long terme.
