Disjoncteur électromagnétique à courant résiduel

Pour une sécurité critique où la fiabilité ne peut pas dépendre d'une alimentation externe, choisissez le disjoncteur électromagnétique à courant résiduel (RCCB) CDADA. Conçu par Shanghai DADA Electric CO., LTD selon les normes CEI 61008-1, ce RCCB purement électromagnétique fonctionne sans aucun circuit électronique ni tension auxiliaire, ce qui le rend insensible aux fluctuations de puissance, aux surtensions ou à la perte du neutre.

Disponible en configurations 2P (1+N) et 4P (3+N) avec des courants nominaux de 16 A à 100 A et des sensibilités de 10 mA, 30 mA ou 100 mA, il offre une protection contre les défauts à la terre de sécurité dans les environnements de réseau pollués, très humides ou instables.

Avec un indice de court-circuit conditionnel de 6 kA, un boîtier importé ignifuge et un indicateur de position de contact, le RCCB électromagnétique CDADA est fiable dans les sites industriels, les infrastructures rurales et les panneaux d'exportation où la fiabilité mécanique absolue est la plus importante.

Spécifications clés

Type : RCCB électromagnétique (pas d'électronique, aucune alimentation auxiliaire requise)

Norme : CEI 61008-1

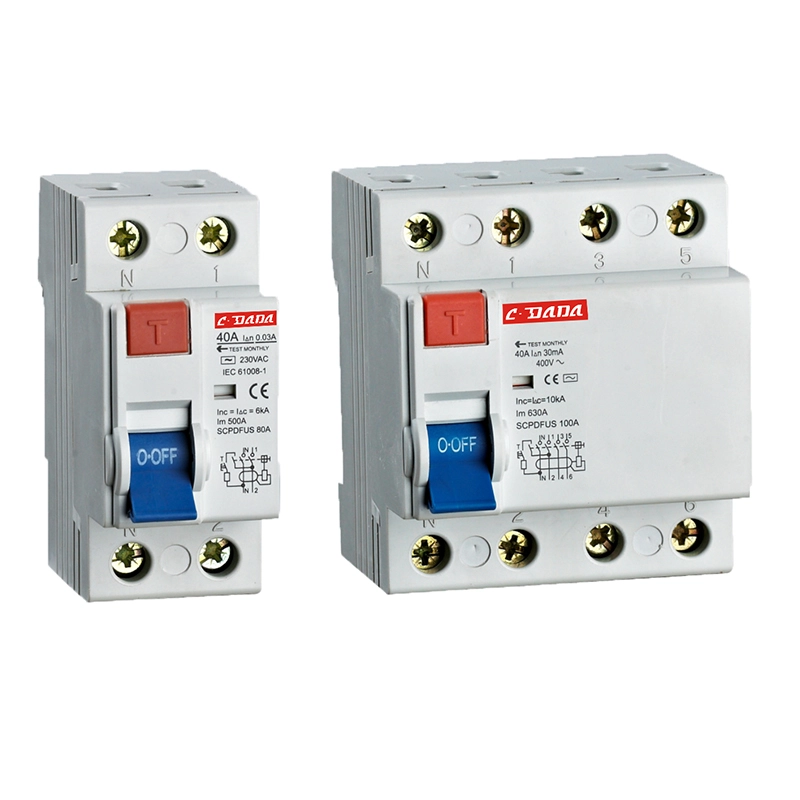

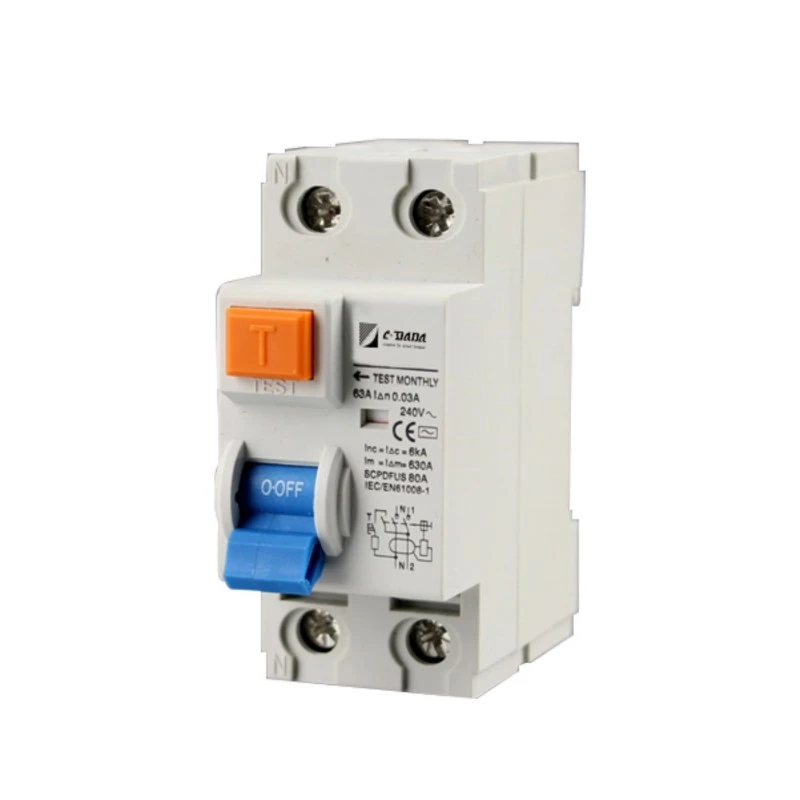

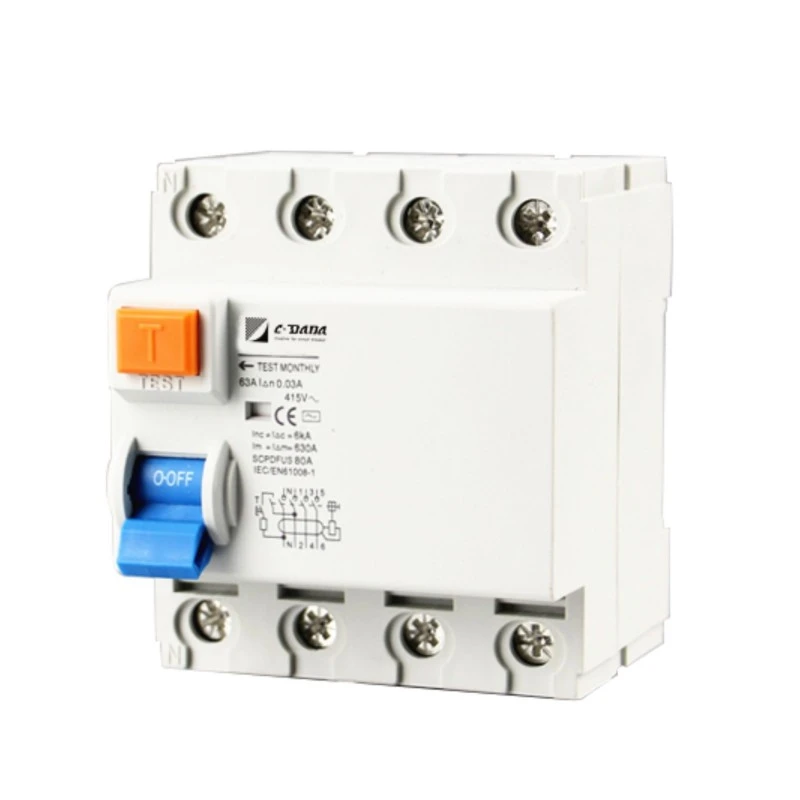

Pôles : 2P (1+N) ou 4P (3+N)

Courant nominal (In) : 16A, 25A, 32A, 40A, 63A, 80A, 100A

Tension nominale :

2P : 240 V CA

4P : 240/415 V CA

Sensibilité (I△n) : 10 mA, 30 mA, 100 mA

Courant sans déclenchement : 0,5 × I△n

Temps de déclenchement à I△n : ≤ 0,1 seconde

Capacité de fabrication et de rupture (I₄m) :

500A (En ≤ 40A)

630A (En ≥ 63A)

Courant de court-circuit conditionnel (Inc) : 6 kA

Tension de tenue aux impulsions (Uimp) : 6 000 V

Degré de protection : IP20

Montage : rail DIN 35 mm, largeur 45 mm

Bornes : type à broches, prend en charge les câbles jusqu'à 35 mm²

Boîtier : plastique importé ignifuge, résistant à la chaleur et aux chocs

Température de fonctionnement : convient aux environnements pollués/difficiles

Indicateur visuel : indicateur d'état du contacteur (affiche l'état ON/OFF)

Mécanisme de déclenchement : Déclencheur électromagnétique pur – fonctionne même sans tension en ligne

Pourquoi choisir le RCCB électromagnétique CDADA ?

★ Dépendance nulle à la tension d'alimentation

Contrairement aux disjoncteurs différentiels électroniques, le disjoncteur électromagnétique à courant résiduel ne nécessite aucune alimentation auxiliaire : il se déclenche de manière fiable même si le neutre est cassé, si la tension s'effondre ou en cas de panne de courant.

★ Fiabilité inégalée dans des conditions difficiles

La conception spéciale du terminal et les matériaux de haute qualité garantissent des performances stables dans des environnements poussiéreux, humides ou corrosifs, idéal pour les fermes, les tunnels et les armoires extérieures.

★ Conception intrinsèquement sécurisée

Pas de semi-conducteurs = pas de vieillissement, pas de problèmes logiciels, pas de sensibilité EMI. Juste de la physique mécano-magnétique, prouvée depuis des décennies.

★ Conformité aux normes mondiales

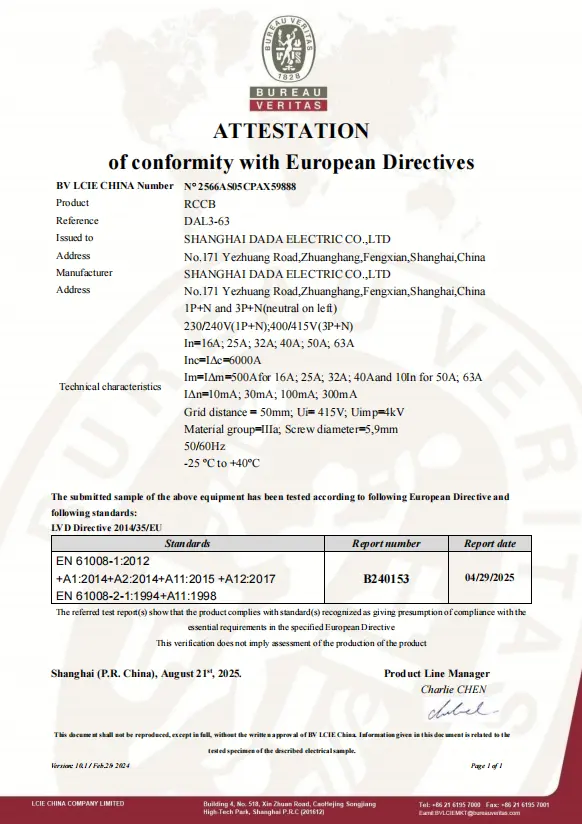

Entièrement conforme à la norme CEI 61008-1, adapté aux projets internationaux nécessitant une protection robuste et sans entretien.

★ Commentaires opérationnels clairs

L'indicateur de position de contact intégré permet une confirmation visuelle instantanée, essentielle pour les audits de sécurité et la maintenance.

★ Tout en respectant la confidentialité de nos clients, nous servons de nombreux distributeurs et partenaires OEM dans le monde entier qui approvisionnent des projets majeurs et des marchés locaux.

★ Nos équipes commerciales et d'ingénierie s'efforcent de répondre à toutes les demandes techniques dans les 24 heures ouvrables.

Applications typiques

Électrification rurale : zones avec des réseaux instables ou faibles

Installations industrielles : environnements à interférences électromagnétiques élevées (soudeurs, moteurs)

Tunnels et mines : conditions humides et polluées

Systèmes de sauvegarde : là où l'intégrité neutre ne peut être garantie

Panneaux d'exportation : pour les marchés exigeant une fiabilité électromagnétique pure (par exemple, certaines parties de l'Afrique, du Moyen-Orient, de l'Asie du Sud-Est)

Foire aux questions (FAQ)

Q1 : Quelle est la différence entre les RCD de type A et de type AC ? A1 :

● Type AC : Détecte uniquement les fuites CA sinusoïdales régulières (par exemple, dues à des défauts de chauffage).

● Type A : Détecte les fuites CA + CC pulsées (par exemple, provenant de chargeurs de téléphone, de pilotes de LED, de machines à laver). → Le type A est requis dans les installations modernes avec des charges électroniques. CDADA propose les deux types : confirmez les besoins de votre application.

Q2 : Quelle est la différence entre les disjoncteurs différentiels électroniques et électromagnétiques ?

Fonctionnalité	RCCB électronique	RCCB électromagnétique
Puissance requise	Oui (nécessite une tension secteur)	Non – fonctionne à 0 V
Dépendance neutre	Échoue si le neutre se brise	Fonctionne toujours sans neutre
Sensibilité EMI	Peut faire un faux déclenchement à proximité des moteurs/VFD	Immunisé contre les EMI
Coût	Inférieur	Légèrement plus élevé
Cas d'utilisation	Des réseaux urbains stables	Systèmes difficiles, ruraux ou critiques

Q3 : Ce RCCB électromagnétique prend-il en charge une protection personnelle de 30 mA ?

A3 : Oui, il est disponible en 10 mA, 30 mA et 100 mA. La version 30 mA répond aux exigences CEI en matière de protection contre les chocs qui sauve des vies.

Q4 : Peut-il être utilisé dans les systèmes de mise à la terre TT ?

A4 : Absolument. En fait, les disjoncteurs différentiels électromagnétiques sont préférés dans les systèmes TT car ils ne reposent pas sur une référence neutre stable, qui peut être absente ou à haute impédance dans les configurations TT.

Q5 : Pourquoi choisir CDADA pour le disjoncteur électromagnétique à courant résiduel ?

A5 : CDADA offre :

● Véritable conception électromagnétique conforme à la norme CEI 61008-1

● Pas d'électronique cachée : fonctionnement magnétique pur

● Boîtier ignifuge de haute qualité pour la sécurité

● Fiabilité prouvée dans les environnements pollués

● Support OEM : tarification de gros, documents de certification, échantillonnage rapide
