UnMCCB avec protection contre les fuitescombine les fonctions conventionnelles d'un disjoncteur à boîtier moulé avec une protection contre les courants résiduels dans une solution coordonnée. Pour les bâtiments commerciaux, les installations industrielles, les fabricants d'équipements et les entrepreneurs en électricité, cela peut relever un défi commun : protéger un circuit électrique contre les surcharges et les courts-circuits tout en détectant les courants de fuite potentiellement dangereux.
La clé n’est pas simplement de choisir un disjoncteur doté de plus de fonctions. L'appareil doit correspondre à la tension du système, au courant nominal, aux conditions de court-circuit, à la configuration des pôles, au réglage du courant de fuite, à l'environnement d'installation et aux exigences de coordination. Ce guide explique le fonctionnement de la technologie, les problèmes qu'elle résout et ce que les acheteurs doivent vérifier avant de spécifier un MCCB avec protection contre les fuites.
Table des matières
- 1. Qu'est-ce qu'un MCCB avec protection contre les fuites ?
- 2. Comment fonctionne la protection contre les fuites ?
- 3. Quels problèmes électriques peut-il résoudre ?
- 4. Pourquoi combiner MCCB et protection contre les fuites ?
- 5. Où utilise-t-on un MCCB avec protection contre les fuites ?
- 6. Que doivent vérifier les acheteurs avant la sélection ?
- 7. Paramètres clés expliqués
- 8. MCCB avec protection contre les fuites par rapport aux dispositifs de protection séparés
- 9. Considérations relatives à l'installation et à la maintenance
- 10. Shanghai DaDa Electric Co., Ltd. et solutions de protection contre les fuites
- 11. Questions fréquemment posées
- 12. Conclusion
1. Qu'est-ce qu'un MCCB avec protection contre les fuites ?
Un disjoncteur à boîtier moulé, communément appelé MCCB, est conçu pour protéger les circuits électriques basse tension contre des conditions telles que la surcharge et les courts-circuits. Contrairement à un interrupteur de protection de base, un MCCB peut être sélectionné sur une large gamme de courants nominaux et de capacités de coupure, ce qui le rend adapté aux systèmes de distribution commerciaux et industriels.
UnMCCB avec protection contre les fuitesajoute la détection de courant résiduel ou de fuite à la terre à ces fonctions de protection conventionnelles. Lorsqu'un courant de fuite anormal est détecté et atteint le niveau de fonctionnement configuré, le mécanisme de protection peut déclencher un déclenchement et déconnecter le circuit concerné.
Cette combinaison est particulièrement utile lorsque les concepteurs électriques souhaitent plusieurs couches de protection sans créer une disposition de panneaux inutilement compliquée. Les produits commerciaux sont disponibles sous forme de solutions intégrées MCCB plus courant résiduel ou sous forme de MCCB combinés avec des modules de courant résiduel compatibles. La CEI 60947-2 inclut des exigences relatives aux disjoncteurs intégrant une protection contre les courants résiduels, tandis que les fabricants peuvent proposer différentes configurations et plages de réglage.
2. Comment fonctionne la protection contre les fuites ?
Dans un circuit électrique sain, le courant circulant dans les conducteurs sortants doit correspondre de manière appropriée au courant revenant dans le circuit. Une condition de fuite se produit lorsqu'une partie du courant emprunte un chemin involontaire, par exemple à travers une détérioration de l'isolation, un équipement connecté ou une personne entrant en contact avec une pièce sous tension.
La protection contre les fuites surveille le courant résiduel associé à ce déséquilibre. Si le courant résiduel mesuré dépasse le seuil de fonctionnement configuré de l'appareil, le système de protection envoie un signal de déclenchement au mécanisme MCCB.
Selon la conception du produit, la protection contre les fuites peut fournir un courant de fonctionnement résiduel réglable, une temporisation, une fonctionnalité de test, une indication d'alarme ou d'autres fonctions de surveillance. Les produits commerciaux de protection contre les fuites MCCB démontrent que les paramètres de sensibilité et de retard peuvent varier considérablement en fonction de l'application prévue.
Pourquoi est-ce différent de la protection contre les surcharges ?
La protection contre les surcharges et la protection contre les fuites répondent à différents problèmes. Un circuit surchargé peut consommer un courant excessif parce que trop de charges sont connectées ou parce que l'équipement fonctionne au-delà de sa capacité prévue. Un défaut de fuite concerne cependant un courant s’échappant de son chemin conducteur prévu.
Par conséquent, le simple fait d’augmenter la capacité de protection contre les surcharges ne garantit pas automatiquement une protection appropriée contre les fuites. Les deux fonctions doivent être considérées séparément lors de la conception d’un système de distribution électrique.
3. Quels problèmes électriques peut-il résoudre ?
Les équipements électriques utilisés dans les usines, les bâtiments commerciaux et les projets d’infrastructure peuvent fonctionner pendant de longues périodes dans des conditions exigeantes. L'humidité, la poussière, le vieillissement de l'isolation, les dommages mécaniques, les erreurs d'installation et la détérioration des équipements peuvent tous contribuer à des chemins de courant anormaux.
Une isolation endommagée ou vieillissante peut créer des chemins de courant involontaires qui peuvent ne pas se comporter comme un court-circuit conventionnel.
La protection contre les courants résiduels peut aider à détecter les conditions de fuite nécessitant une déconnexion rapide du circuit.
La combinaison des fonctions de protection peut simplifier l'agencement par rapport à l'utilisation de plusieurs composants indépendants.
Le niveau de protection réel dépend de l'ensemble du système électrique, de la configuration de l'appareil et des conditions d'installation. Un MCCB avec protection contre les fuites doit donc être traité comme une partie d'un système de protection correctement conçu plutôt que comme une solution universelle pour chaque risque électrique.
4. Pourquoi combiner MCCB et protection contre les fuites ?
Pour de nombreux projets électriques, l’attrait principal réside dans la capacité à répondre à plusieurs exigences de protection au sein d’un dispositif coordonné. Cela peut s’avérer utile lorsque l’espace des panneaux, le temps d’installation et la coordination du système sont importants.
1. Fonctions de protection multiples
Un appareil correctement configuré peut fournir une protection contre les surcharges, les courts-circuits et les courants résiduels au sein de la même architecture de protection. Cela permet aux ingénieurs d'établir plus facilement une stratégie de protection définie pour un circuit d'alimentation ou de distribution.
2. Conception de panneaux plus efficace
Des composants de protection intégrés ou étroitement adaptés peuvent réduire le besoin de dispositifs, de câblages et de montages séparés. Les fabricants de disjoncteurs protégés contre les courants résiduels mettent spécifiquement en avant l'installation compacte et la réduction des besoins en composants comme avantages pratiques.
3. Protection réglable
Certains produits fournissent des seuils de courant résiduel et des temporisations réglables. Cela permet d'adapter le dispositif de protection à différents circuits au lieu de s'appuyer sur un réglage fixe pour chaque application.
4. Planification du système plus facile
Lorsque les exigences de surcharge, de court-circuit et de fuite sont prises en compte ensemble, les ingénieurs peuvent évaluer la stratégie de protection complète au lieu de sélectionner des composants individuels indépendamment.
5. Où utilise-t-on un MCCB avec protection contre les fuites ?
L'application appropriée dépend de la conception électrique, des exigences locales et des spécifications du produit. Les domaines d'application typiques comprennent :
- Tableaux de distribution pour bâtiments commerciaux
- Systèmes de distribution d'énergie industrielle
- Équipement de production en usine
- Alimentateurs de moteurs et de machines
- Ateliers et installations de fabrication
- Installations d’infrastructures et de services publics
- Matériel électrique nécessitant une surveillance différentielle
- Systèmes de distribution où l'espace des panneaux est limité
- Projets nécessitant une protection coordonnée contre les surcharges, les courts-circuits et les courants résiduels
Les MCCB sont largement utilisés dans la distribution industrielle et commerciale car leurs valeurs nominales de courant et leurs capacités de coupure peuvent couvrir des applications au-delà de la gamme typique des petits disjoncteurs de dérivation.
6. Que doivent vérifier les acheteurs avant la sélection ?
La sélection d'un MCCB avec protection contre les fuites basée uniquement sur l'ampérage nominal peut créer des problèmes lors de l'installation. Les acheteurs doivent fournir au fabricant ou à l'ingénieur électricien suffisamment d'informations sur le système avant de confirmer un modèle.
- Courant nominal :Déterminez la charge continue attendue et sélectionnez un courant nominal approprié en fonction de la conception complète du circuit.
- Tension de fonctionnement :Confirmez la tension du système et si le produit est adapté à l'application CA prévue.
- Nombre de pôles :Vérifiez si le système nécessite une configuration 3P, 4P ou une autre configuration.
- Capacité de court-circuit :Vérifiez le courant de défaut potentiel disponible et assurez-vous que le disjoncteur a un pouvoir de coupure approprié.
- Sensibilité aux fuites :Déterminez le courant de fonctionnement résiduel requis pour la stratégie de protection prévue.
- Temporisation :Déterminez si un fonctionnement instantané ou une réponse temporisée est requis pour la coordination avec les appareils en amont ou en aval.
- Conditions de pose :Examinez la température ambiante, l’enceinte, l’humidité, l’altitude et d’autres facteurs environnementaux pertinents.
- Normes et certifications :Confirmer les normes et approbations requises sur le marché cible.
7. Paramètres clés expliqués
Les paramètres suivants sont particulièrement importants lors de la comparaison de différents produits de protection contre les fuites MCCB.
| Paramètre | Pourquoi c'est important | Ce que les acheteurs doivent confirmer |
|---|---|---|
| Courant nominal (In) | Définit le niveau de courant que le disjoncteur est conçu pour supporter dans des conditions spécifiées. | Adaptez le disjoncteur à la charge du circuit et à la conception du conducteur. |
| Tension nominale (Ue) | Définit la tension de fonctionnement électrique pour l'application. | Confirmez la compatibilité avec la tension du système. |
| Capacité de coupure | Indique le courant de défaut que le disjoncteur peut interrompre en toute sécurité dans des conditions de test spécifiées. | Comparez la valeur nominale du produit avec le courant de court-circuit disponible. |
| Réglage du courant de fuite | Détermine le niveau de courant résiduel auquel la protection contre les fuites fonctionne. | Confirmez la sensibilité et la plage de réglage requises. |
| Temporisation | Peut aider à coordonner la protection contre les fuites avec d’autres dispositifs de protection. | Vérifiez si la réponse requise est instantanée ou retardée. |
| Nombre de pôles | Détermine quels conducteurs sont commutés et protégés. | Confirmez 3P, 4P ou toute autre configuration requise. |
| Normes | Fournit un cadre pour les performances et les tests des produits. | Vérifier les exigences CEI, régionales et du projet applicables. |
Par exemple, les produits commerciaux actuels dotés d'une protection contre les courants résiduels peuvent offrir différentes combinaisons de courant nominal, de configuration des pôles, de tension de fonctionnement et de pouvoir de coupure. Ces spécifications doivent toujours être vérifiées par rapport à la fiche technique réelle du produit plutôt que d'après la seule catégorie de produit.
8. MCCB avec protection contre les fuites par rapport aux dispositifs de protection séparés
Des dispositifs de protection intégrés ou séparés peuvent être techniquement appropriés. La meilleure configuration dépend de l'architecture électrique du projet, des besoins en espace, de la stratégie de coordination et des préférences en matière d'approvisionnement.
| Considération | MCCB avec protection contre les fuites | Disposition de protection distincte |
|---|---|---|
| Disposition des panneaux | Peut fournir un arrangement compact. | Peut nécessiter un espace de montage supplémentaire. |
| Câblage | Peut réduire l'interconnexion entre des composants de protection séparés. | Peut nécessiter un câblage et une coordination supplémentaires. |
| Fonctions de protection | Conçu autour d’un dispositif de protection combiné. | Les fonctions peuvent être sélectionnées indépendamment. |
| Entretien | Moins de composants séparés peuvent simplifier l’inspection. | Les composants individuels peuvent être remplacés séparément selon la conception. |
| Personnalisation | Dépend des configurations de disjoncteur et de protection contre les fuites disponibles. | Peut offrir de la flexibilité en combinant différents appareils. |
Le point important est que l’intégration ne signifie pas automatiquement l’adéquation. La combinaison sélectionnée doit néanmoins satisfaire aux exigences électriques de l'installation.
9. Considérations relatives à l'installation et à la maintenance
Une installation correcte est tout aussi importante que la sélection du bon disjoncteur. Même un MCCB bien conçu avec protection contre les fuites peut ne pas fournir les performances escomptées si le câblage, la disposition de mise à la terre, les réglages ou l'environnement d'installation sont incorrects.
Vérifiez soigneusement le câblage
Suivez le schéma de câblage et les instructions d'installation du fabricant. Les conducteurs de phase et neutre, le cas échéant, doivent être disposés correctement pour que le système de détection de courant résiduel fonctionne comme prévu.
Vérifiez le paramètre de fuite
Ne présumez pas que le réglage de courant de fuite le plus bas disponible est automatiquement approprié. Le réglage doit correspondre à la fonction de protection prévue et aux caractéristiques électriques du circuit.
Pensez à la sélectivité
Les grands systèmes de distribution peuvent contenir plusieurs dispositifs de protection. Leurs caractéristiques de fonctionnement doivent être revues ensemble afin qu'un défaut approprié en aval ne déconnecte pas inutilement une partie beaucoup plus importante de l'installation.
Effectuer des tests fonctionnels
Lorsque le produit fournit une fonction de test, les tests doivent suivre la procédure recommandée par le fabricant et les exigences applicables à l'installation. Certains appareils à courant résiduel offrent des fonctions de test et des fonctionnalités de surveillance supplémentaires.
10. Shanghai DaDa Electric Co., Ltd. et solutions de protection contre les fuites
Shanghai DaDa Electric Co., Ltd. propose des solutions MCCB conçues pour les applications où la protection des circuits conventionnelle et la protection contre les fuites doivent fonctionner ensemble. Sa série DAM1L est un exemple de MCCB avec protection intégrée contre les courants résiduels, conçu pour des applications telles que les systèmes électriques des bâtiments, les sites industriels et autres environnements de distribution basse tension.

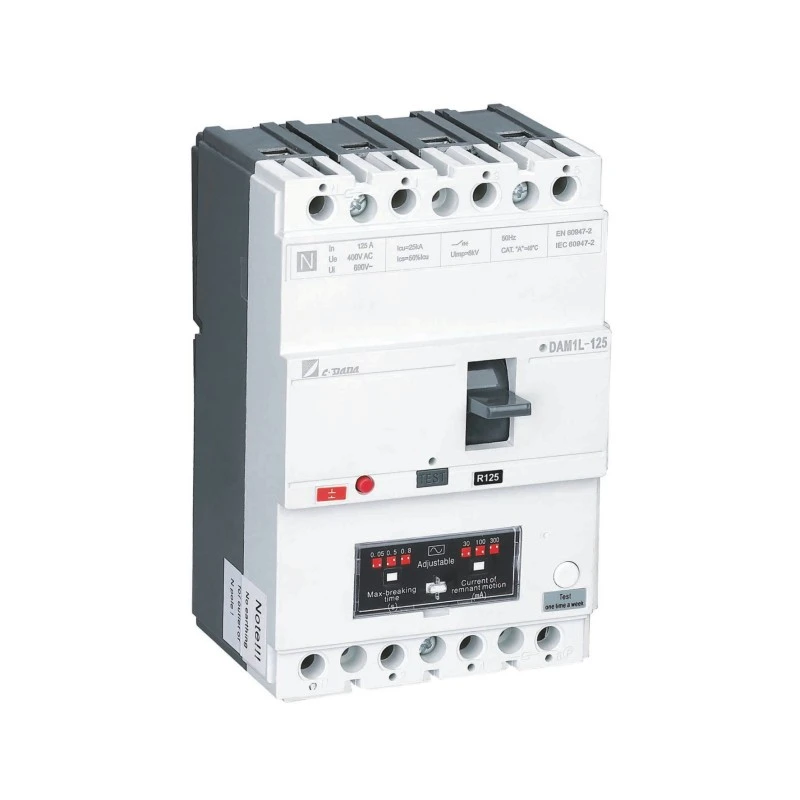

Les informations sur le produit indiquent des configurations telles qu'une construction à quatre pôles, une large plage de courant nominal et une protection différentielle réglable. Selon le modèle, le courant de fonctionnement de fuite peut être configuré sur une plage spécifiée, permettant d'adapter la stratégie de protection à différentes applications.
Pour les acheteurs, distributeurs, tableautiers et entrepreneurs en électricité étrangers, l’approche la plus utile consiste à fournir au fournisseur les exigences du projet avant de demander un devis. Cela permet de déterminer si le courant nominal requis, la disposition des pôles, le réglage des fuites, le pouvoir de coupure et la certification sont disponibles dans la configuration prévue.
Informations à inclure dans une enquête
- Courant nominal requis
- Tension et fréquence du système
- Nombre de pôles
- Sensibilité requise au courant de fuite
- Fonction de temporisation requise
- Courant de court-circuit attendu ou pouvoir de coupure requis
- Environnement d'installation
- Marché cible et exigences de certification
- Quantité requise
- Exigences OEM ou personnalisées, le cas échéant
Fournir ces détails dès le début peut rendre la communication technique plus efficace et réduire le risque de sélectionner un disjoncteur qui ne correspond pas à l'installation finale.
11. Questions fréquemment posées
La protection contre les fuites détecte le courant résiduel provoqué par un chemin de courant involontaire et peut déclencher le déclenchement du disjoncteur lorsque le seuil de fonctionnement configuré est atteint. Il répond à une condition différente de la protection conventionnelle contre les surcharges et les courts-circuits.
Non. Un MCCB ordinaire fournit des fonctions telles qu'une protection contre les surcharges et les courts-circuits, tandis qu'une configuration protégée contre les fuites ajoute une détection et une protection contre les courants résiduels.
La protection contre les fuites peut aider à détecter certains chemins de courant anormaux susceptibles de contribuer aux risques électriques. Cependant, la prévention des incendies dépend de l'installation électrique complète, de l'état de l'équipement, des réglages de protection et des mesures de sécurité applicables.
Il n’existe pas de réglage unique adapté à chaque installation. La valeur appropriée dépend de l'objectif de protection, des caractéristiques du circuit, de l'équipement et des exigences électriques applicables. Le réglage doit être déterminé par un personnel qualifié.
Une configuration MCCB est normalement conçue autour des fonctions de protection de disjoncteur conventionnelles, mais les fonctions de protection exactes dépendent du modèle spécifique et de la configuration du déclencheur. Vérifiez toujours la documentation technique du fabricant.
La CEI 60947-2 est une norme importante pour les disjoncteurs basse tension et comprend des exigences relatives aux disjoncteurs intégrant une protection contre les courants résiduels. Des normes régionales et des exigences spécifiques au projet peuvent également s'appliquer.
Oui, des modèles appropriés peuvent être utilisés dans les applications de distribution et d'équipement industriels lorsque leurs caractéristiques électriques, leurs caractéristiques de protection et leurs spécifications environnementales correspondent à l'installation.
Fournissez le courant, la tension, les pôles, le pouvoir de coupure, le réglage du courant de fuite, les exigences de temporisation, les conditions d'installation, la quantité et la certification cible requis. Cela donne au fabricant suffisamment d’informations pour recommander une configuration appropriée.
12. Conclusion
Un MCCB avec protection contre les fuites aborde deux domaines importants de la protection électrique : la protection conventionnelle contre les surintensités et la détection du courant résiduel. En regroupant ces fonctions dans une solution coordonnée, il peut contribuer à simplifier les conceptions de distribution d'énergie où la sécurité électrique, l'espace des panneaux et la coordination du système sont importants.
L’étape la plus importante consiste à regarder au-delà du nom du produit. Le courant nominal, la tension de fonctionnement, le pouvoir de coupure, la configuration des pôles, la sensibilité aux fuites, la temporisation, les conditions d'installation et les normes applicables influencent tous si un MCCB particulier est approprié pour un projet.
Pour les acheteurs évaluant des disjoncteurs protégés contre les fuites pour les bâtiments commerciaux, les installations industrielles, les panneaux de distribution ou les applications OEM, travailler directement à partir des exigences électriques réelles constitue le moyen le plus fiable d'identifier une configuration appropriée.
