Pourquoi la protection des circuits CC devient-elle essentielle pour l’avenir des systèmes électriques ?

L’industrie électrique mondiale est de plus en plus dépendante du courant continu. Les panneaux solaires photovoltaïques, les systèmes de stockage d’énergie par batterie, les stations de recharge pour véhicules électriques, les équipements de télécommunications et les centres de données contiennent tous d’importantes sections CC. À mesure que ces applications se développent, la protection des circuits passe d'un composant de support à un élément central de la sécurité du système. UNDisjoncteur CCdoit déconnecter les courants anormaux rapidement et en toute sécurité, limitant ainsi les dommages aux câbles, aux convertisseurs, aux batteries et aux équipements connectés.

L'interruption du courant continu est techniquement différente de l'interruption du courant alternatif. Dans un circuit alternatif, le courant passe naturellement à zéro plusieurs fois par seconde, ce qui contribue à éteindre un arc électrique. Le courant continu n'a pas de passage à zéro naturel, donc un arc peut rester stable après la séparation des contacts. Les disjoncteurs conçus pour le courant continu nécessitent donc des structures de contact, des chambres de coupure, des dispositifs d'éclatement magnétique, des distances d'isolation et des configurations de câblage appropriés. Un disjoncteur CA ne doit jamais être considéré comme adapté au service CC simplement parce que son courant nominal semble adéquat.

Une tendance claire du secteur est l’évolution vers des tensions de système plus élevées et une plus grande densité de puissance. Une tension CC plus élevée peut réduire le courant pour la même puissance transmise, contribuant ainsi à réduire les pertes de conducteurs et les besoins en câbles. Cependant, cela rend également la coordination de l’isolation et l’interruption de l’arc plus exigeantes. La sélection du produit doit prendre en compte la tension de fonctionnement nominale, le courant nominal, le nombre de pôles, le pouvoir de coupure en court-circuit, l'environnement d'utilisation et la méthode de connexion spécifiée par le fabricant. Les exigences de polarité sont particulièrement importantes pour certaines conceptions de disjoncteurs CC.

Une autre tendance est une coordination plus étroite entre les disjoncteurs et la surveillance électronique. Les systèmes énergétiques modernes utilisent de plus en plus de capteurs, de contrôleurs et de réseaux de communication pour identifier les surchauffes, les surcharges, les défauts d'isolation et les modes de fonctionnement anormaux. La protection mécanique reste essentielle, mais elle fait désormais partie d'une architecture de protection plus large pouvant inclure des fusibles, des dispositifs de protection contre les surtensions, des contacteurs, des dispositifs de surveillance de l'isolement et des systèmes de gestion de batterie. La sélectivité entre les appareils en amont et en aval fait également l’objet d’une plus grande attention, car un arrêt inutile peut affecter l’ensemble d’une chaîne solaire, d’un rack de stockage, d’une armoire de chargement ou d’un processus industriel.

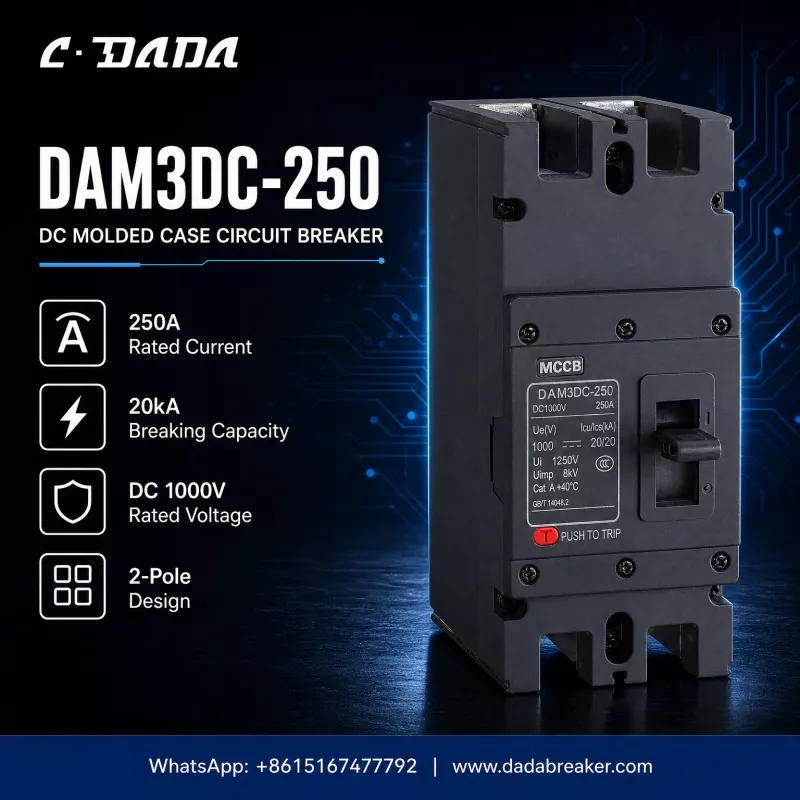

Le DAM3DC-250 présenté parShanghai Dada électriqueillustre le type de disjoncteur CC à boîtier moulé utilisé dans la distribution de courant plus élevé. Les spécifications visibles indiquent un courant nominal de 250 A, une tension nominale CC de 1 000 V, un pouvoir de coupure de 20 kA et une conception bipolaire. Ces valeurs décrivent sa plage électrique prévue ; ils ne déterminent pas à eux seuls l’adéquation à chaque installation. Les ingénieurs doivent toujours vérifier le niveau réel de court-circuit, la taille du conducteur, la température ambiante, les conditions de boîtier, les caractéristiques de charge, l'altitude d'installation, les normes applicables et la coordination de protection requise.

Pour les utilisateurs finaux, un étiquetage et une documentation clairs sont tout aussi précieux, car les décisions correctes d’installation, de maintenance et de remplacement dépendent de la connaissance des caractéristiques nominales vérifiées de l’appareil et des limites de service.

À l’avenir, les acheteurs mettront davantage l’accent sur la validation spécifique à l’application plutôt que sur la sélection des appareils uniquement en fonction de leur note actuelle. Une protection CC fiable dépend d’une adaptation correcte de la tension, d’une capacité d’interruption adéquate, d’une configuration correcte des pôles, d’une installation contrôlée et d’une inspection périodique. À mesure que la production d’énergies renouvelables, le stockage et le transport électrifié continuent de se développer, la compréhension de ces principes fondamentaux aidera les concepteurs de systèmes à réduire les risques et à construire des réseaux DC plus fiables.
