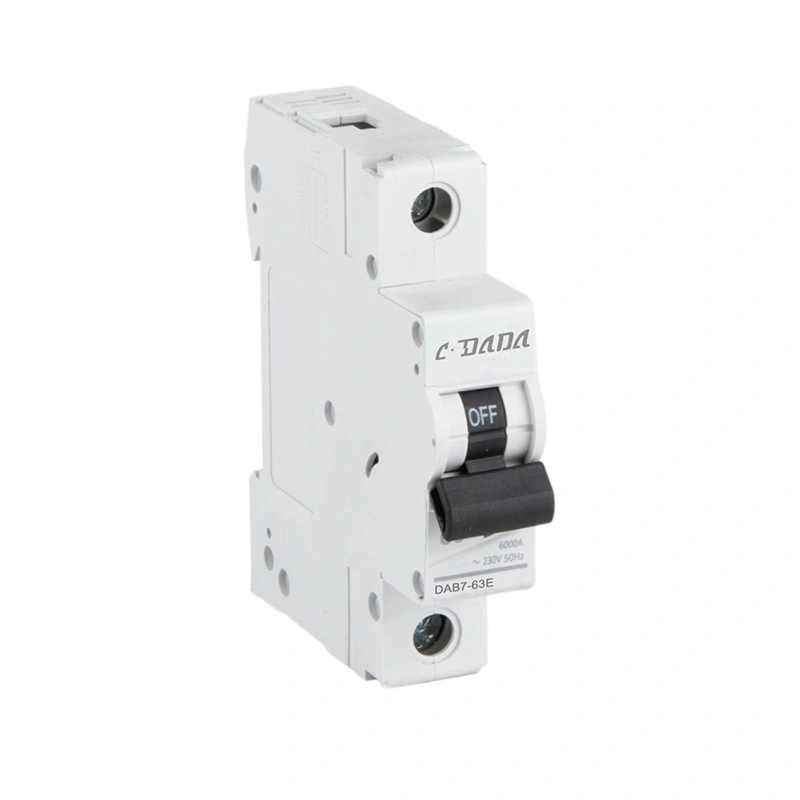

Disjoncteur miniature à C.A. 1P 6kA

Le disjoncteur miniature CA CDADA 1P 6kA est un disjoncteur miniature unipolaire de haute qualité conçu pour les systèmes CA basse tension. Il offre une protection fiable contre les surcharges et les courts-circuits, protégeant efficacement les circuits électriques et les équipements connectés. Fabriqué selon des normes internationales strictes, ce MCB AC est idéal pour les distributeurs, les OEM et les entrepreneurs en électricité à la recherche de solutions de protection durables et rentables.

Caractéristiques et avantages du produit

★ Conception compacte : structure peu encombrante adaptée aux tableaux de distribution standards

★ Pouvoir de coupure élevé : capacité d'interruption de court-circuit de 6 kA pour une sécurité renforcée

★ Déclenchement de précision : le déclencheur thermomagnétique assure une protection précise contre les surcharges et les courts-circuits

★ Indication d'état claire : fenêtre ON/OFF visible pour une vérification rapide de l'état du circuit.

★ Câblage sécurisé : bornes de haute qualité avec connexion stable, réduisant la résistance de contact

★ Construction durable : boîtier ignifuge avec résistance aux températures élevées

★ Installation facile : support sur rail DIN standard de 35 mm pour un assemblage rapide

★ Qualité fiable : inspection complète à 100 % avant expédition, performances constantes

Applications

★ Le disjoncteur miniature CDADA 1P 6kA AC est largement utilisé dans :

★ Immeubles résidentiels, appartements et villas

★ Immeubles de bureaux, centres commerciaux et installations commerciales

★ Ateliers d'industrie légère et usines de fabrication

★ Centres commerciaux, hôtels et restaurants

★ Équipements publics et projets d'infrastructures

★ Protection des circuits d'éclairage et des petits équipements électriques

Paramètres techniques

Dimensions du contour

★ Largeur : 17,8 mm par pôle (taille standard unipolaire)

★ Hauteur : environ 85 à 92 mm (varie selon la cote actuelle)

★ Profondeur : environ 68-72 mm

★ Capacité de câblage : câble en cuivre flexible ou rigide de 1,5 à 16 mm²

★ Compatibilité standard : s'adapte à tous les systèmes de rail DIN 35 mm (TS35/7.5, TS35/15).

CEI 60898-1

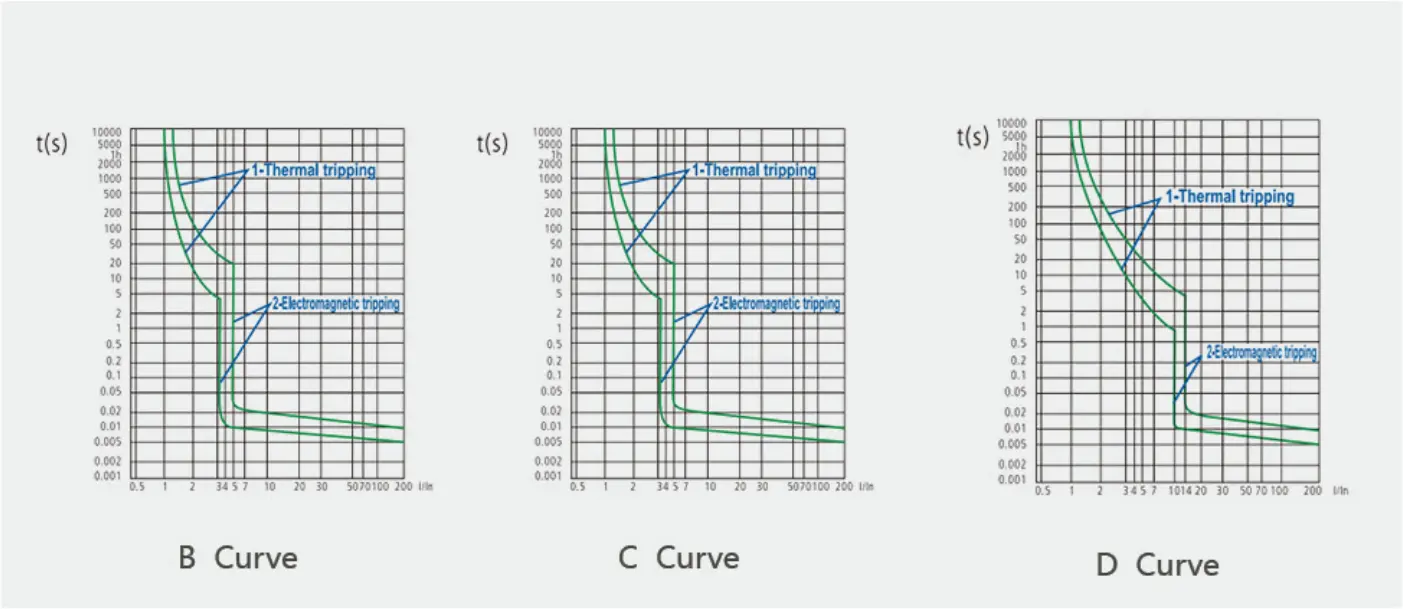

Libération magnétique

Lorsqu'un court-circuit se produit, le déclenchement instantané est obtenu par un aimant doté d'un noyau de fer. Selon la norme 1EC60898, ce produit peut être divisé en trois types : B, C et D.

Libération thermique

●Une fois qu'une surcharge se produit dans le circuit, la bande bimétallique du disjoncteur se pliera à cause de la chaleur, provoquant la déconnexion des contacts et entraînant un déclenchement thermique ;

●La norme CEI définit la plage de temps de déclenchement pour différents courants de surcharge ;

●La température de l'environnement de test de référence est de 30 °C.

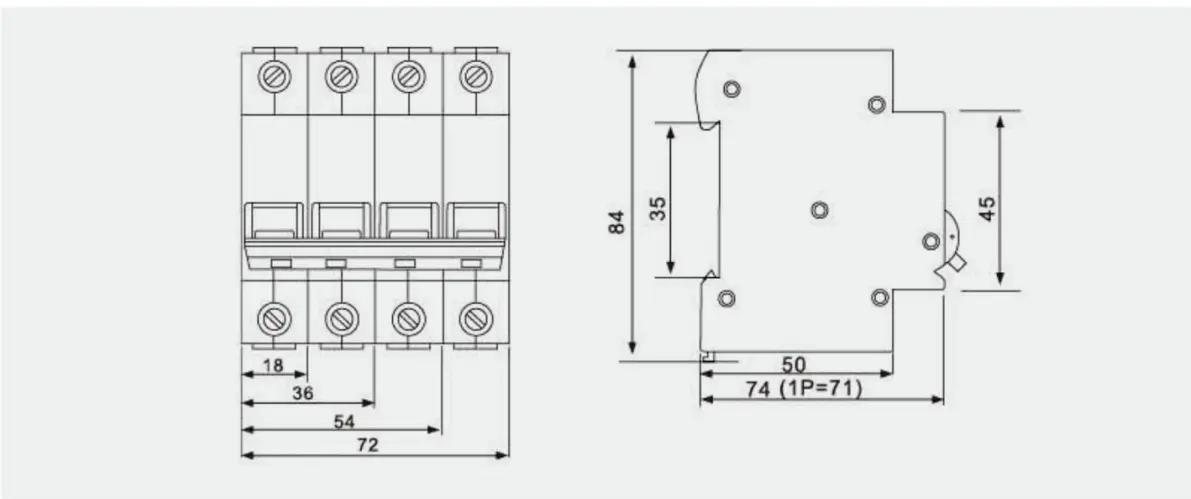

●Dimensions du produit et de l'installation (MM)

Le produit est monté sur un rail de guidage avec une capacité de connexion maximale de 25 mm².

Contrôle de qualité

★ Fabrication certifiée ISO9001 : système de gestion de la qualité strict tout au long de la production

★ Tests complets : inspection à 100 % comprenant les caractéristiques de déclenchement, les tests d'échauffement et de tension.

★ Production en interne : 90 % des composants clés sont fabriqués en interne pour une qualité constante

★ Tests environnementaux : fonctionnement à haute/basse température, vérification de la résistance à l'humidité

★ Assurance fiabilité : tests de durabilité à long terme pour une durée de vie prolongée

Emballage et expédition

★ Emballage standard pour l'exportation : Cartons ondulés avec protection

★ Étiquetage clair : numéro de modèle, courant nominal, nombre de pôles, quantité et informations de certification

★ Emballage de protection : boîte groupée pour 12 unités pour éviter tout dommage pendant le transport.

★ Options d'expédition : convient au transport maritime, aérien et terrestre ; disponible pour l'expédition en vrac

★ Emballage personnalisé : options d'emballage OEM disponibles pour les marques partenaires

Cas de réussite client

★ Le disjoncteur miniature CDADA 1P 6kA AC a établi une coopération à long terme avec des clients du monde entier :

★ Projets résidentiels : fournis aux promoteurs immobiliers en Asie du Sud-Est, au Moyen-Orient et en Amérique du Sud

★ Installations commerciales : partenariat avec des entrepreneurs en électricité en Europe, en Afrique et en Asie pour des projets de bâtiments commerciaux

★ Partenariats OEM : collaboration avec des marques électriques mondiales pour l'étiquetage privé et les solutions personnalisées

★ Applications industrielles : fournies aux installations de fabrication pour la protection des machines et des équipements.

★ Réseaux de distributeurs : travailler avec des distributeurs régionaux dans plus de 30 pays pour répondre au marché local
