Disjoncteur miniature à C.A. 10KA

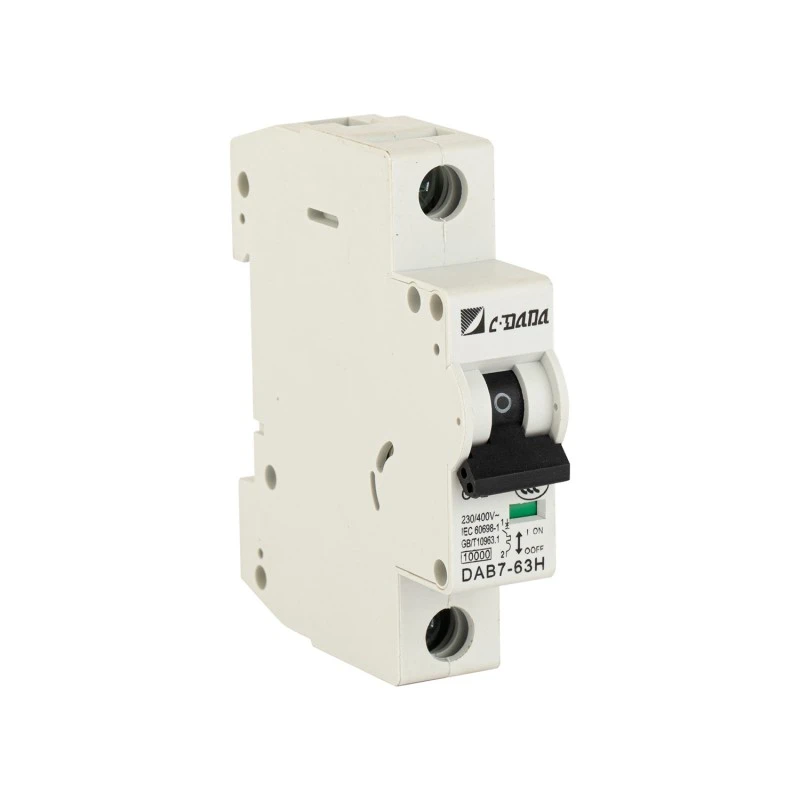

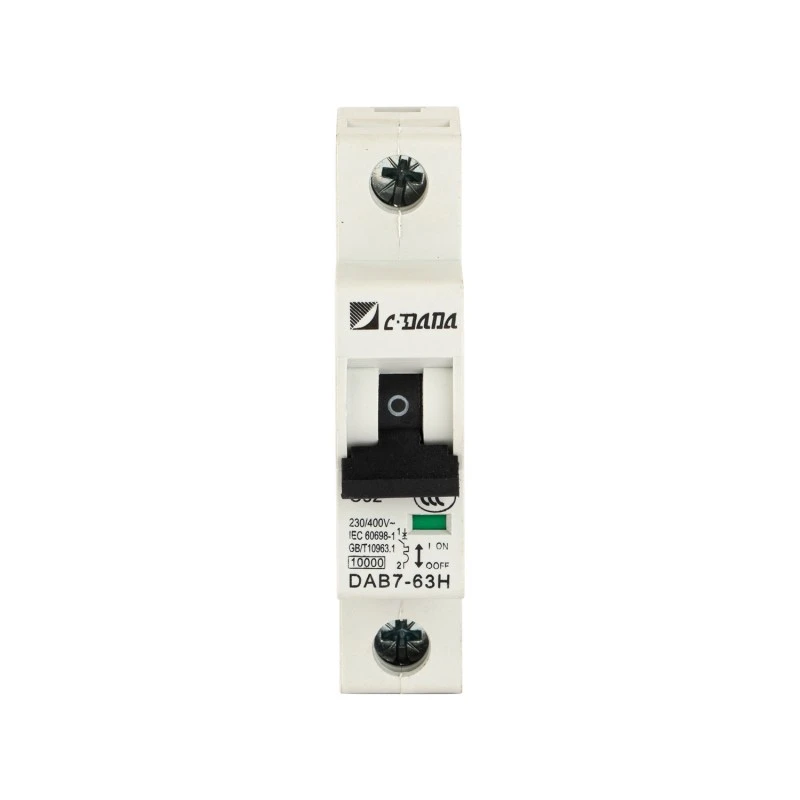

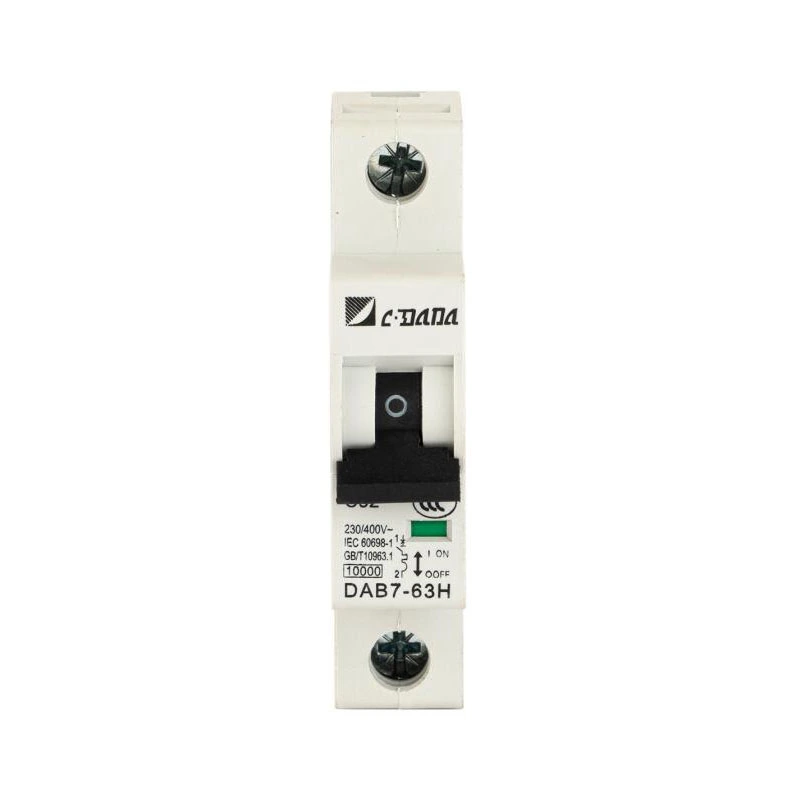

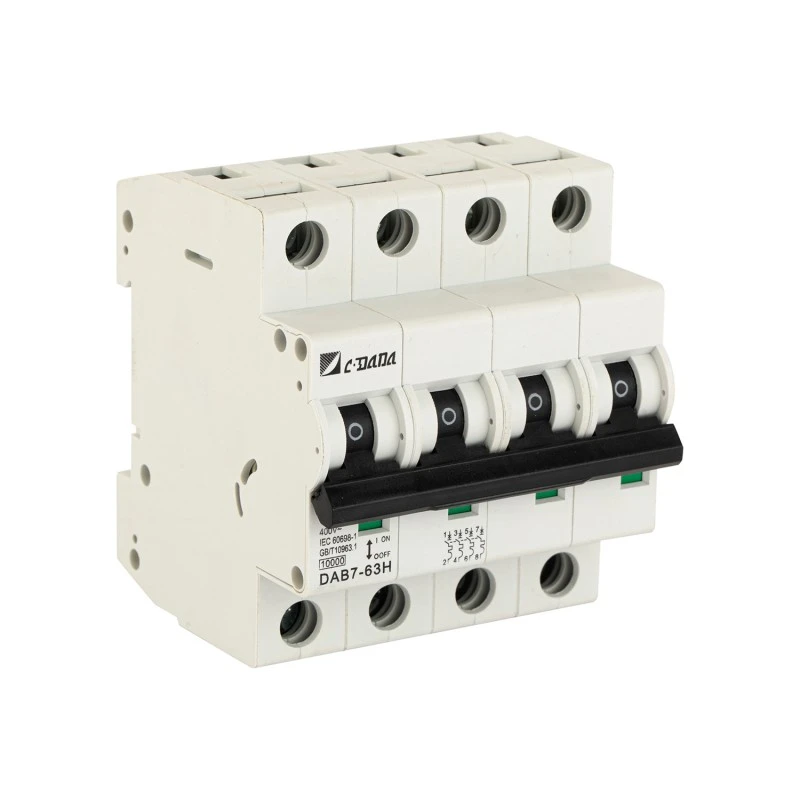

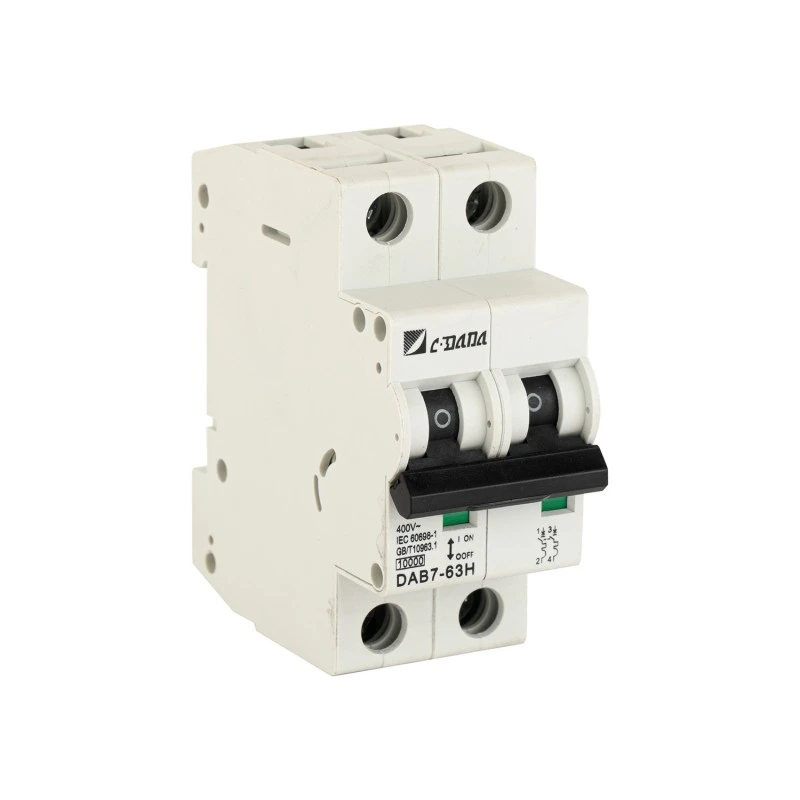

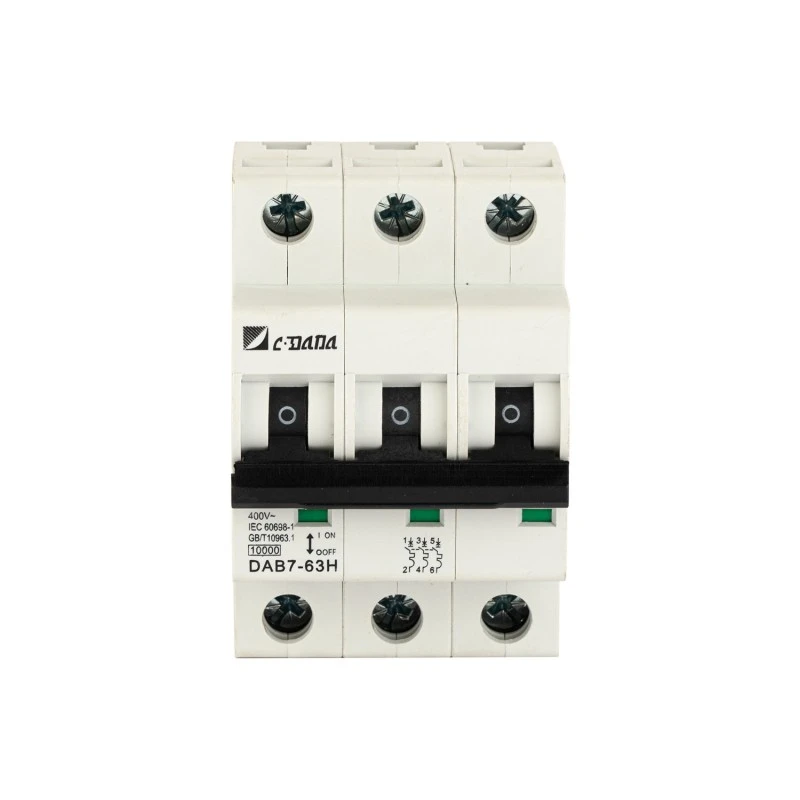

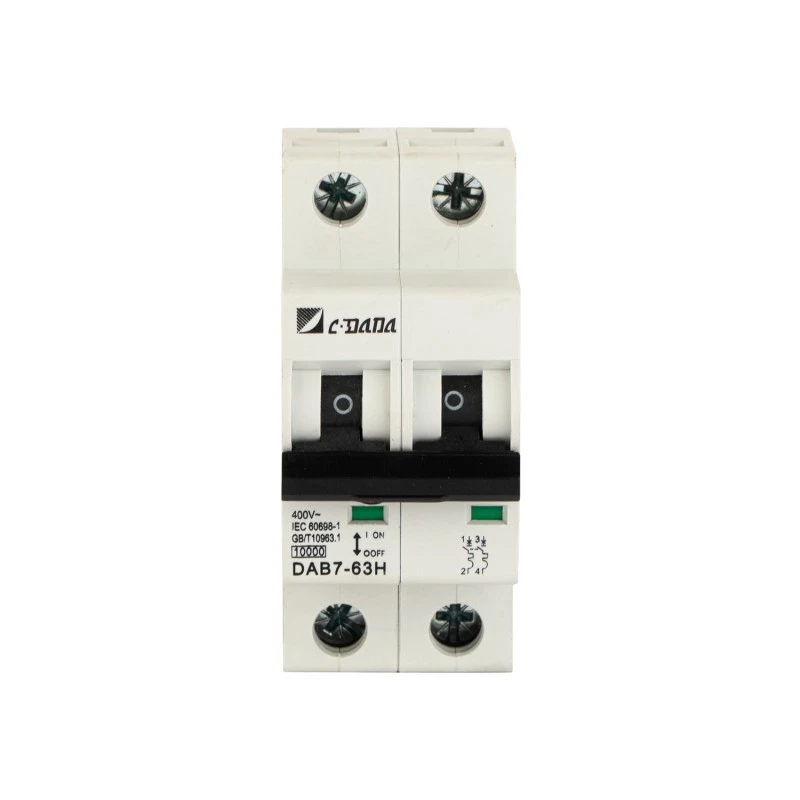

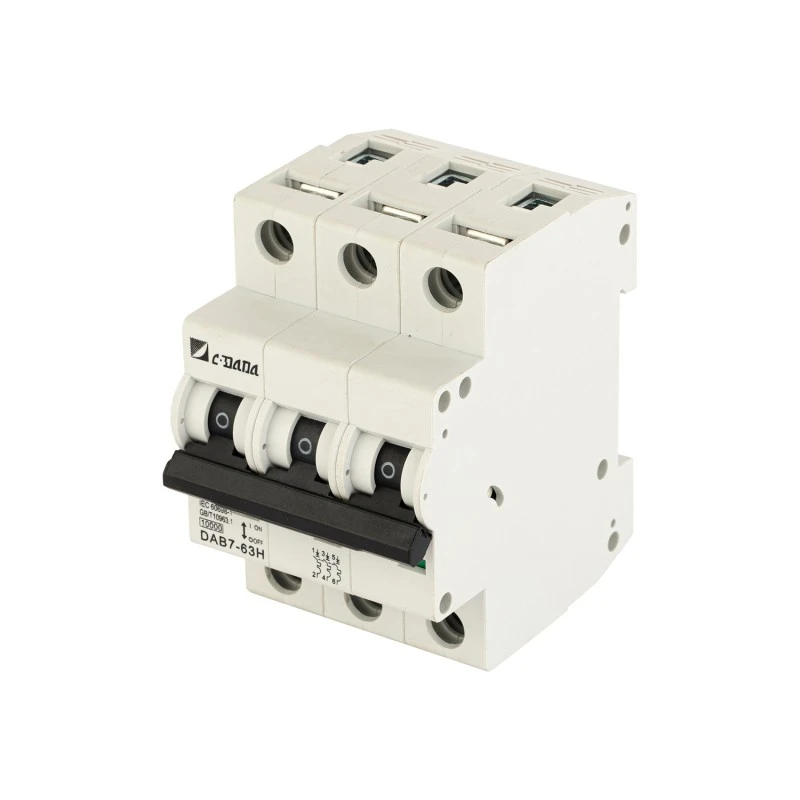

Pour les applications exigeantes où des courants de défaut plus élevés et une sécurité améliorée ne sont pas négociables, le disjoncteur miniature CDADA DAB7-63H 10KA AC offre une protection de qualité industrielle dans un format miniature. Conçu par Shanghai DADA Electric CO., LTD., ce disjoncteur miniature de 10 kA est conçu pour les panneaux de groupe et les tableaux de distribution dans les environnements résidentiels, commerciaux et industriels légers, offrant une protection thermique (surcharge) et électromagnétique (court-circuit) fiable sur 8 courants nominaux (6A-63A) et configurations 1P/2P/3P.

Certifié CE, CB, ASTA et SEMKO, il répond aux normes de sécurité mondiales strictes. Avec une chambre à arc avancée à 13 plaques, un alliage de contact contenant de l'argent et des options de connexion double (PIN/FORK), le DAB7-63H garantit une extinction plus rapide de l'arc, une perte de chaleur plus faible et une durée de vie électrique prolongée, même en cas de commutations fréquentes ou de températures ambiantes élevées.

Spécifications clés

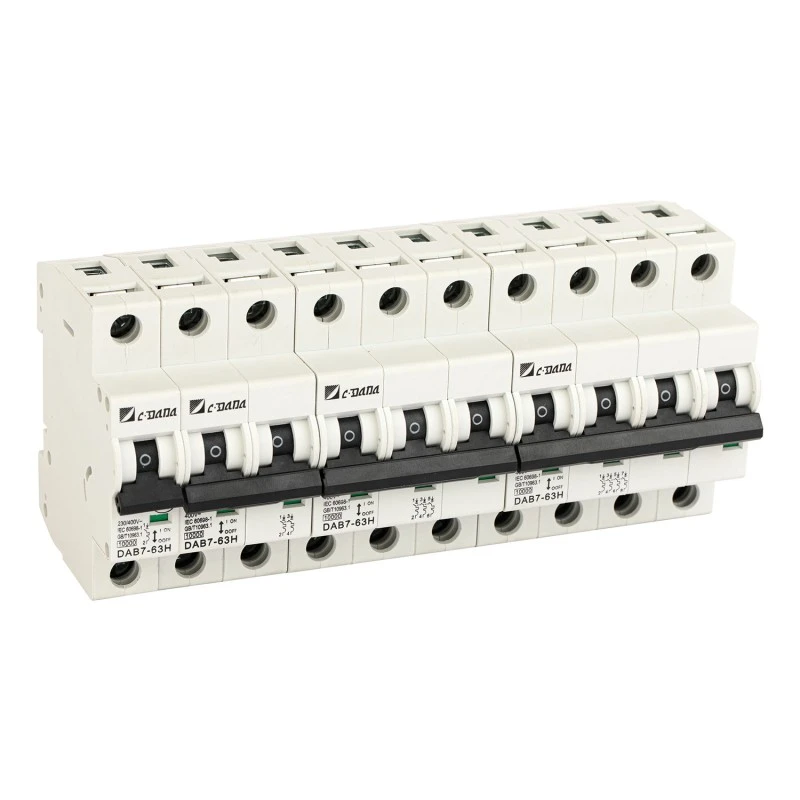

Modèle : série DAB7-63H

Type : Disjoncteur miniature CA (MCB)

Pouvoir de coupure : 10 kA à 230/400 V CA

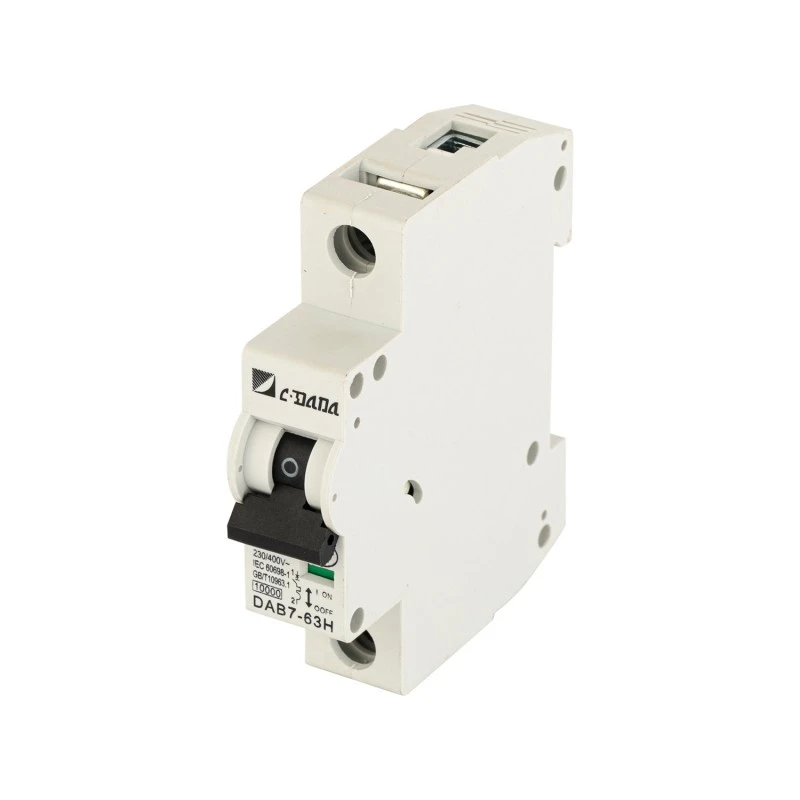

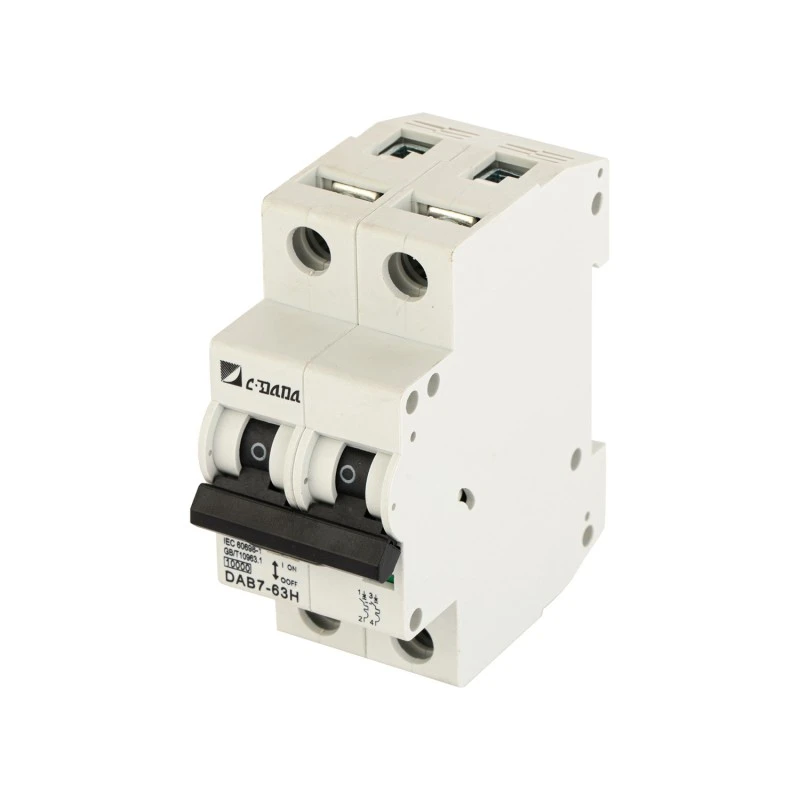

Pôles : 1P, 2P, 3P

Courant nominal (In) : 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Température de fonctionnement : –40°C à +50°C

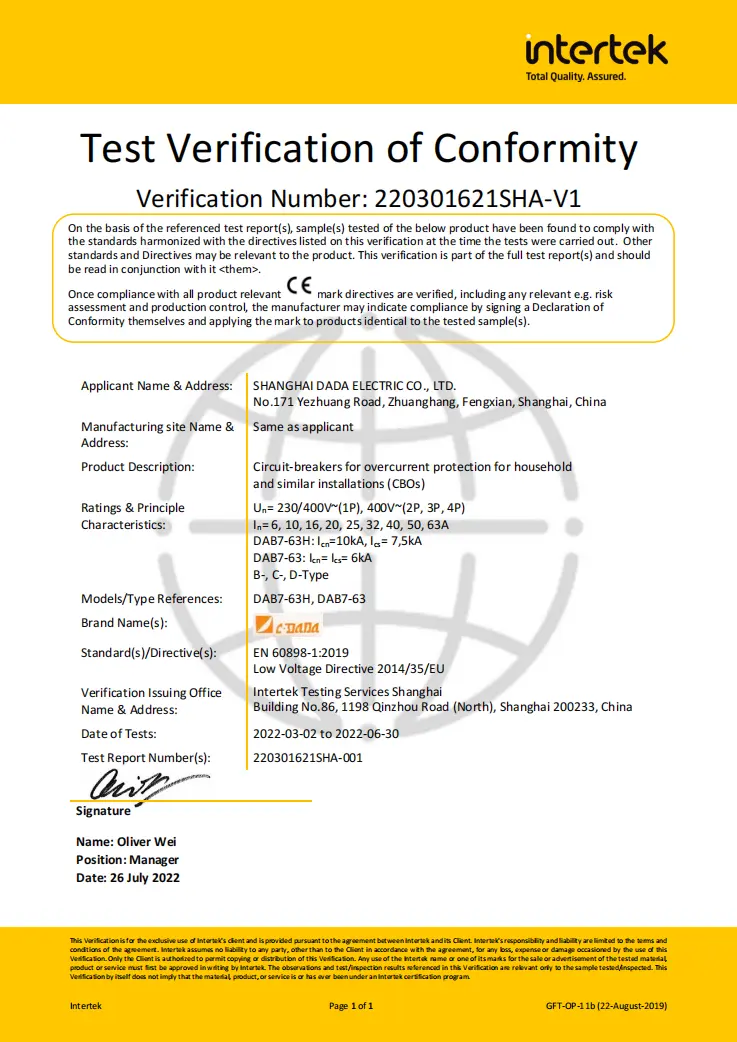

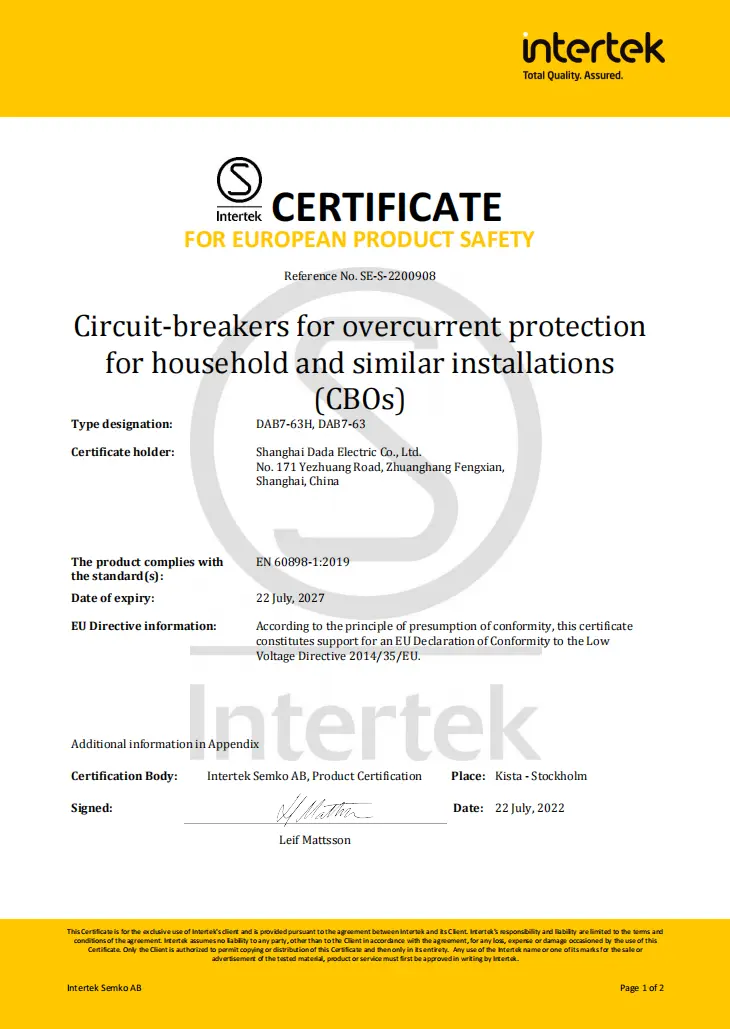

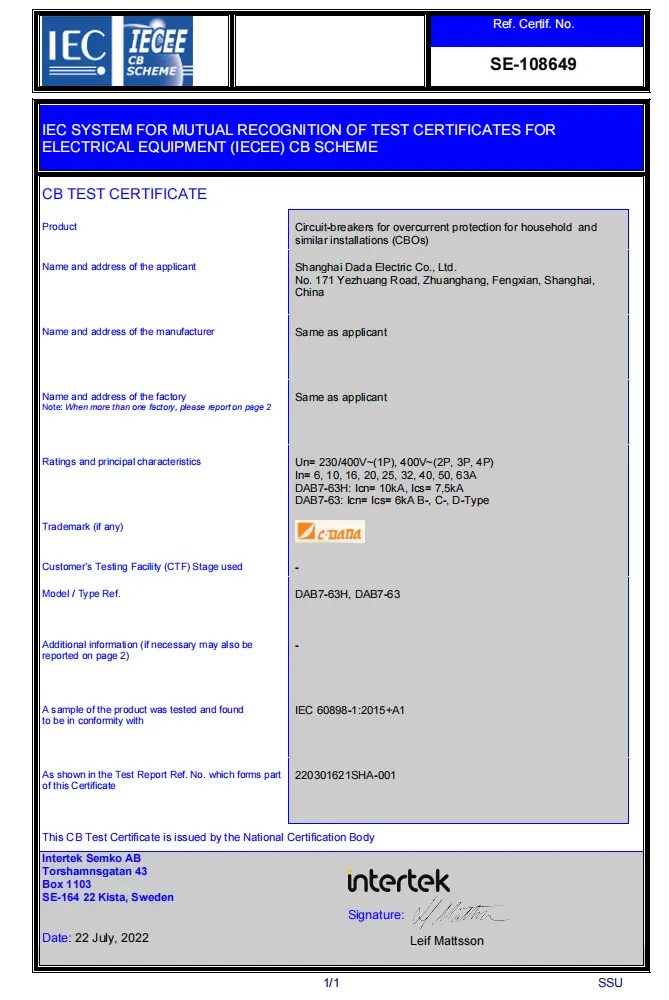

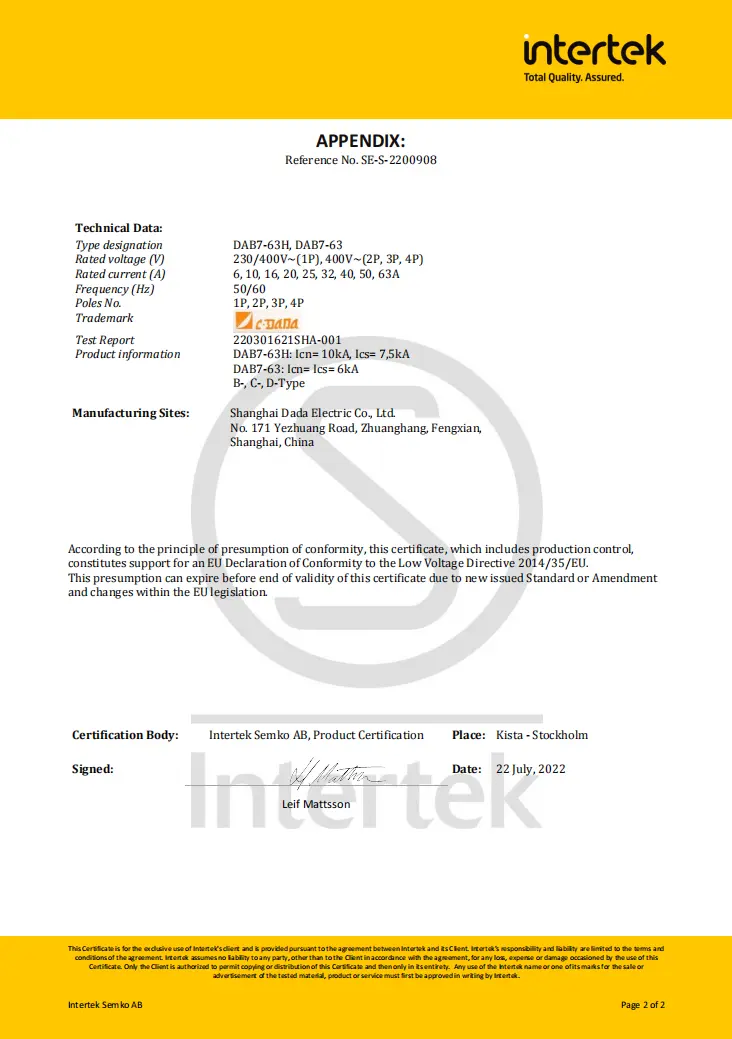

Certifications : CE, CB, ASTA, SEMKO

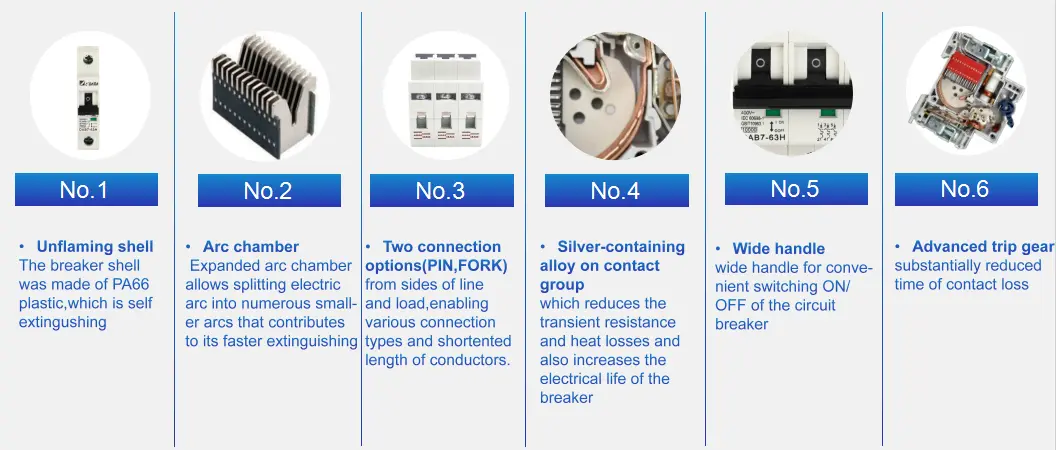

Principales caractéristiques de conception :

Chambre à arc à 13 plaques → division et extinction ultra-rapides de l'arc

Contacts en alliage d'argent → résistance inférieure, durée de vie plus longue

Options de double terminal : PIN ou FORK (côté ligne et côté charge)

Fenêtre d'indicateur visuel ON/OFF/trip

Large poignée ergonomique pour une utilisation facile

Boîtier ignifuge et anti-jaunissement (équivalent UL94 V-0)

Vis super couple (testées à 3 Nm) avec têtes + / – transversales

Loquet sur rail DIN avec deux positions de verrouillage → montage sécurisé

Fiche technique

Pourquoi choisir CDADA AC MCB 10 kA ?

★ Performances de qualité industrielle sous forme miniature

Alors que les disjoncteurs standard offrent 6 kA, la valeur nominale de 10 kA du DAB7-63H le rend adapté aux emplacements plus proches de l'alimentation principale, tels que les salles de distribution en sous-sol, les étages commerciaux ou les ateliers de l'industrie légère, où les courants de défaut potentiels sont plus élevés.

★ Sécurité et durabilité améliorées

● La coque non enflammée résiste à l'inflammation et à la décoloration

● La double grille de trempe empêche l'éjection de gaz chauds

● Le mécanisme anti-déclenchement garantit la déconnexion même si la poignée est maintenue allumée

★ Coût à vie réduit

Les contacts en alliage d'argent et les bornes optimisées réduisent les pertes thermiques et le soudage par contact, prolongeant ainsi la durée de vie, en particulier dans les applications à cycle élevé.

★ Acceptation mondiale

Avec ASTA (Royaume-Uni), SEMKO (Nordique), CE (UE) et CB (mondial), les MCB CDADA sont acceptés dans plus de 70 pays, ce qui est idéal pour les constructeurs de tableaux orientés vers l'exportation.

★ Conception conviviale pour l'installateur

★ Poignée plus large = utilisation plus facile

★ Vis transversales = pas de fixations qui tombent

★ Fenêtre d'état claire = diagnostic visuel instantané

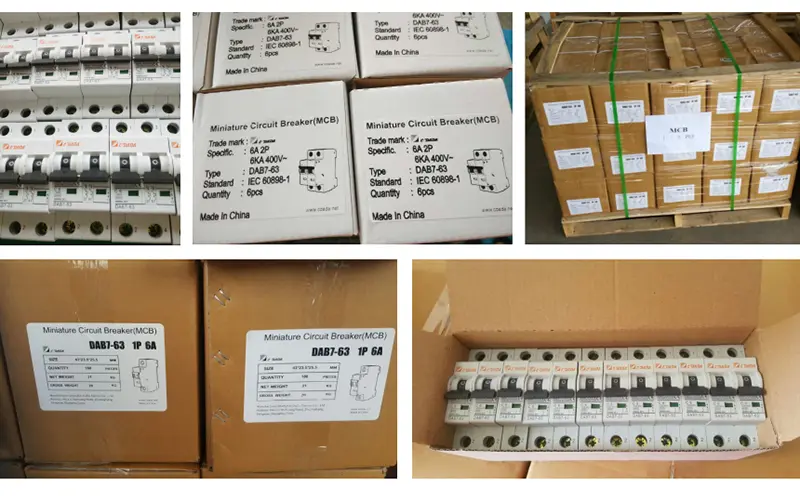

★ Cartons à haute résistance, protection des palettes, parfaits pour le transport d'exportation sur de longues distances

★ Délai de livraison rapide pour des commandes décentes.

Applications idéales

Bâtiments commerciaux : panneaux de distribution au sol, salles de serveurs, points de vente

Industrie légère : circuits de commande de machines, départs de petits moteurs, prises d'atelier

Infrastructure publique : écoles, hôpitaux, bureaux gouvernementaux

Résidentiel Haute Densité : Immeubles avec comptage centralisé

Panneaux d'exportation : Pour les projets nécessitant une certification internationale

Foire aux questions

Q1 : Quelle est la différence entre les disjoncteurs 6 kA et 10 kA ?

A1 : Les MCB de 10 kA peuvent interrompre en toute sécurité des courants de défaut plus élevés, ce qui les rend adaptés aux installations plus proches du transformateur ou de l'arrivée principale, où les niveaux de court-circuit dépassent 6 kA. Utilisez 10 kA dans les sous-panneaux commerciaux/industriels ; 6 kA sont généralement suffisants pour les circuits d'extrémité dans les maisons.

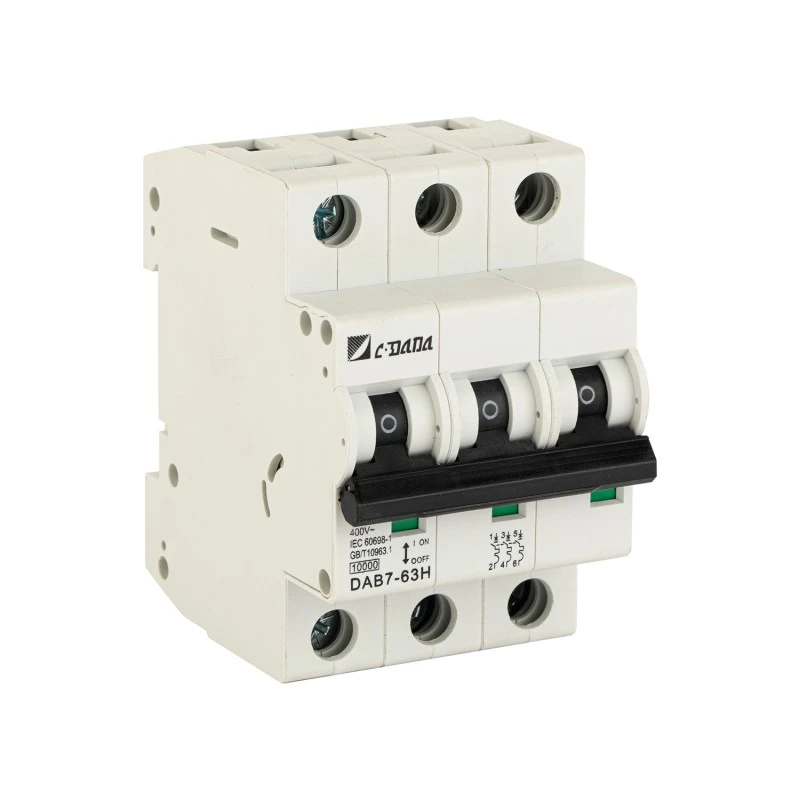

Q2 : Le disjoncteur miniature CA 10KA est-il disponible en 3P pour les systèmes triphasés ?

A2 : Oui ! Le DAB7-63H est disponible en 1P, 2P et 3P, parfait pour les circuits d'éclairage triphasé, de CVC ou de machines.

Q3 : Que signifie « alliage contenant de l'argent sur les contacts » en termes de performances ?

A3 : Il réduit la résistance de contact, minimise les arcs électriques pendant la commutation et prolonge la durée de vie électrique, ce qui est particulièrement important dans les circuits à fonctionnement fréquent ou à charges inductives.

Q4 : Puis-je utiliser des connecteurs de type fourche avec ce MCB ?

A4 : Absolument ! Il prend en charge les bornes PIN et FORK côté ligne et côté charge, permettant un câblage flexible et discret et des parcours de câbles plus courts.

Q5 : Pourquoi choisir CDADA plutôt que d'autres marques de MCB 10 kA ?

A5 : CDADA se démarque parce que :

● Véritable valeur nominale de 10 kA avec certifications complètes (pas seulement revendiquées)

● Chambre à arc avancée (13 plaques) pour une interruption supérieure

● Options à double terminal rarement trouvées dans cette classe

● Fonctionnement de –40 °C à +50 °C – plus large que celui de nombreux concurrents

● Prêt pour les OEM : qualité constante, support en anglais, prix de gros
