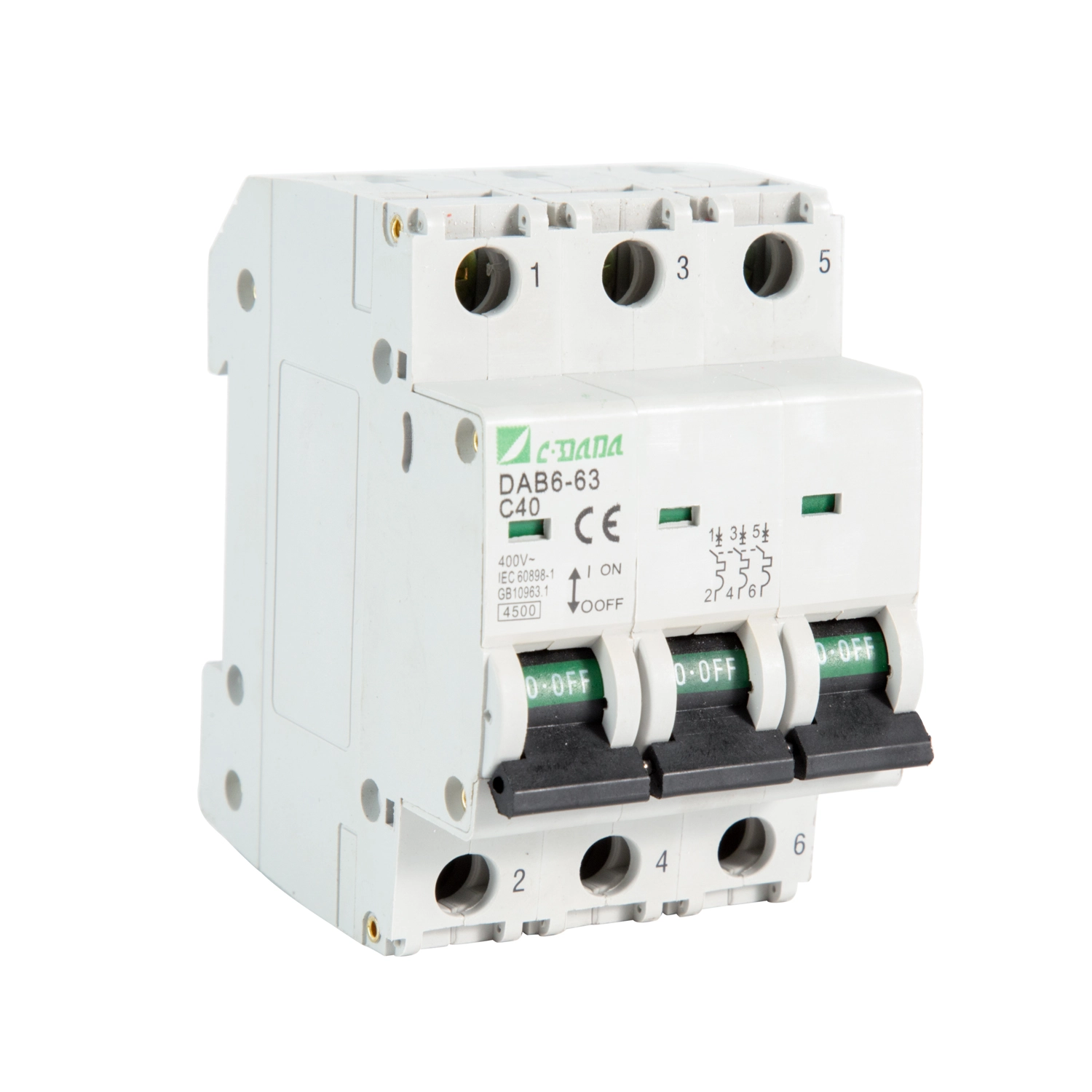

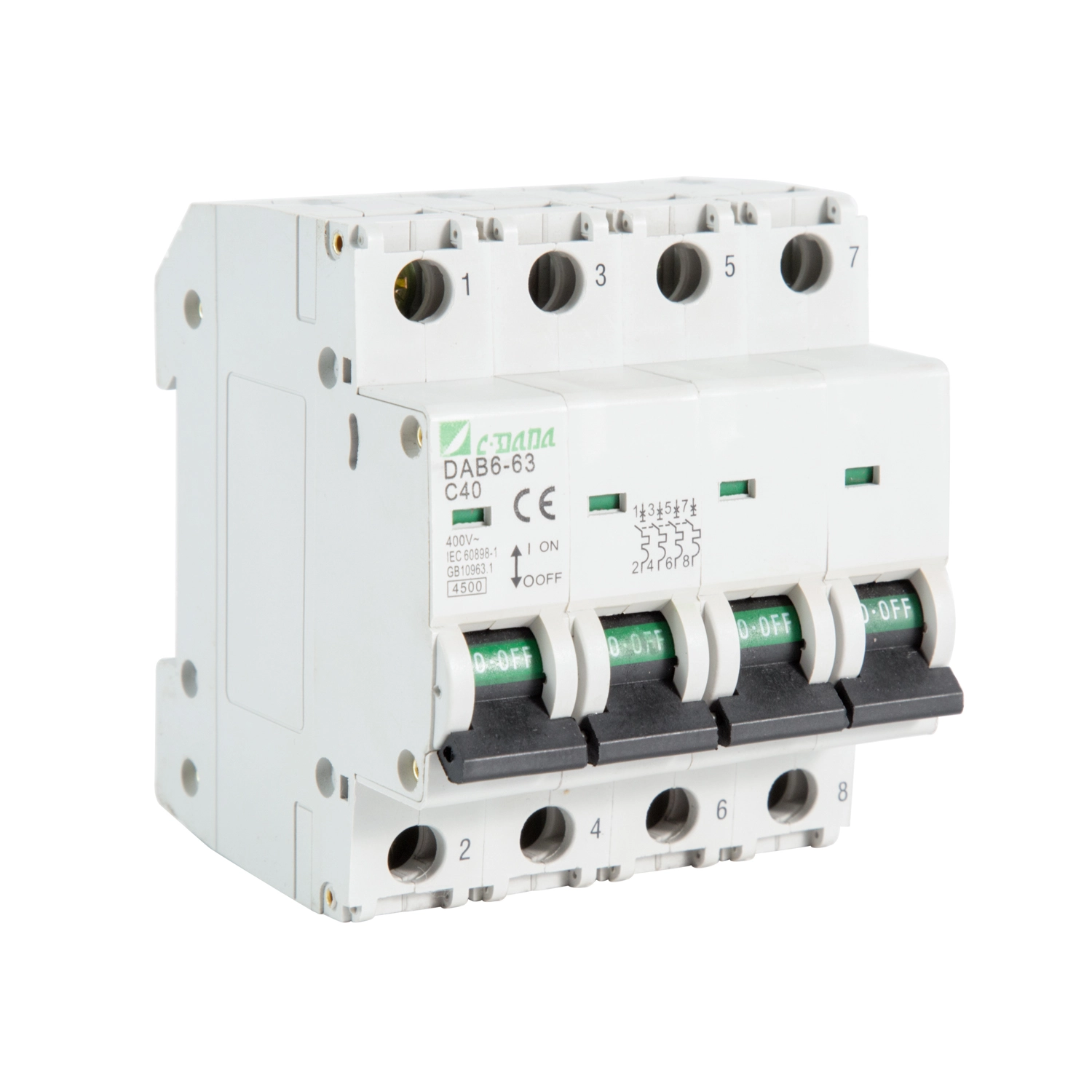

Disjoncteur miniature à C.A. 6kA

Garantissez une protection des circuits fiable, sûre et efficace dans les maisons et les petits bâtiments commerciaux avec le disjoncteur miniature CA CDADA DAB6-63 6 kA. Conçu pour les panneaux de distribution résidentiels, ce disjoncteur miniature de 6 kA offre une protection précise contre les surcharges et les courts-circuits sur une variété de charges, de l'éclairage et des appareils (courbe B) aux moteurs avec des courants d'appel élevés comme les pompes et les palans (courbe D).

Avec les certifications CE et CB, une conception de terminal robuste et une plage de températures de fonctionnement de –40°C à +50°C, le DAB6-63 offre des performances fiables dans tous les climats. Son large levier mis à jour garantit un fonctionnement sécurisé, tandis que les pinces crantées réduisent l'accumulation de chaleur et améliorent la stabilité de la connexion, ce qui en fait le choix intelligent pour les électriciens, les constructeurs et les assembleurs de panneaux OEM.

Spécifications clés

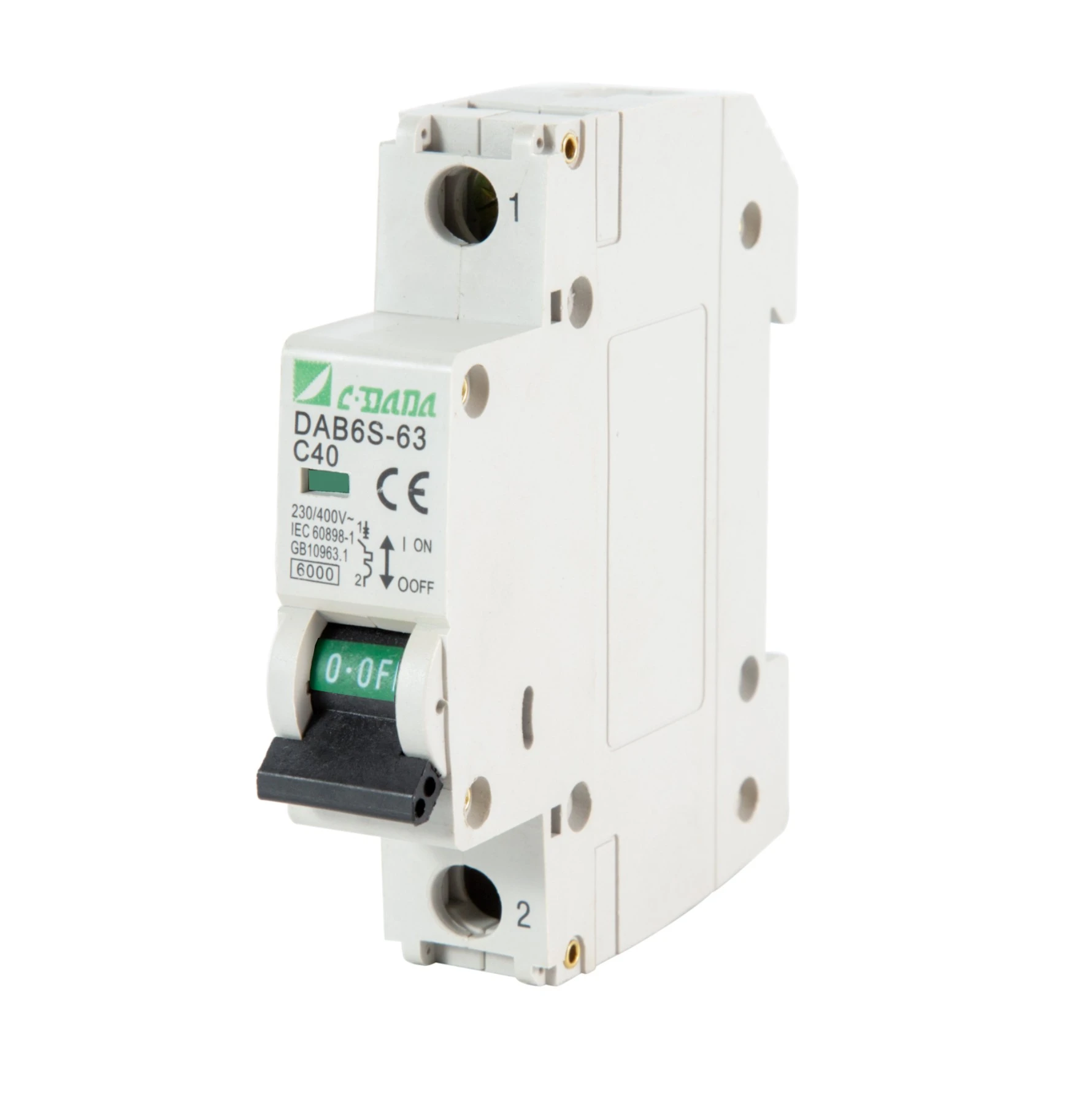

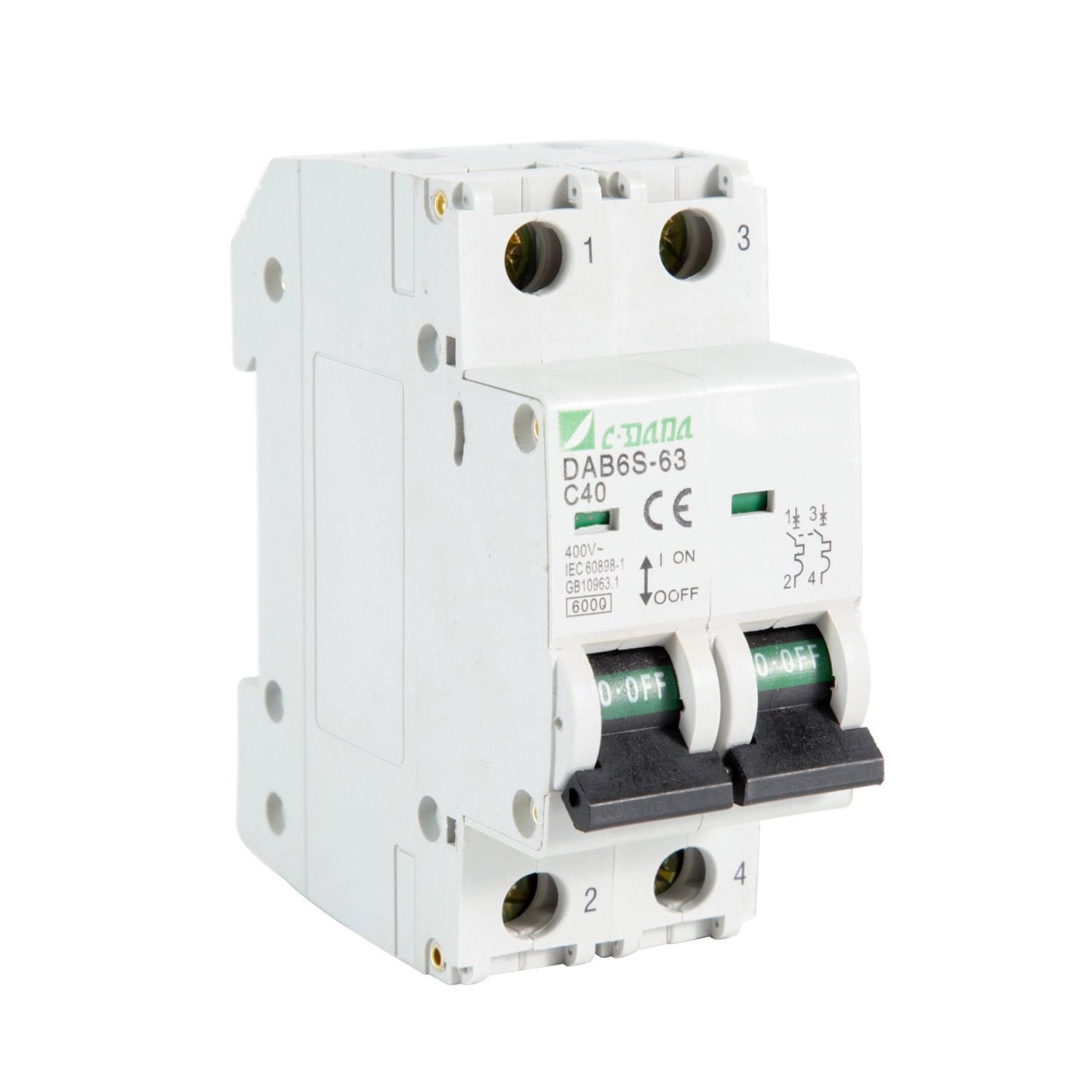

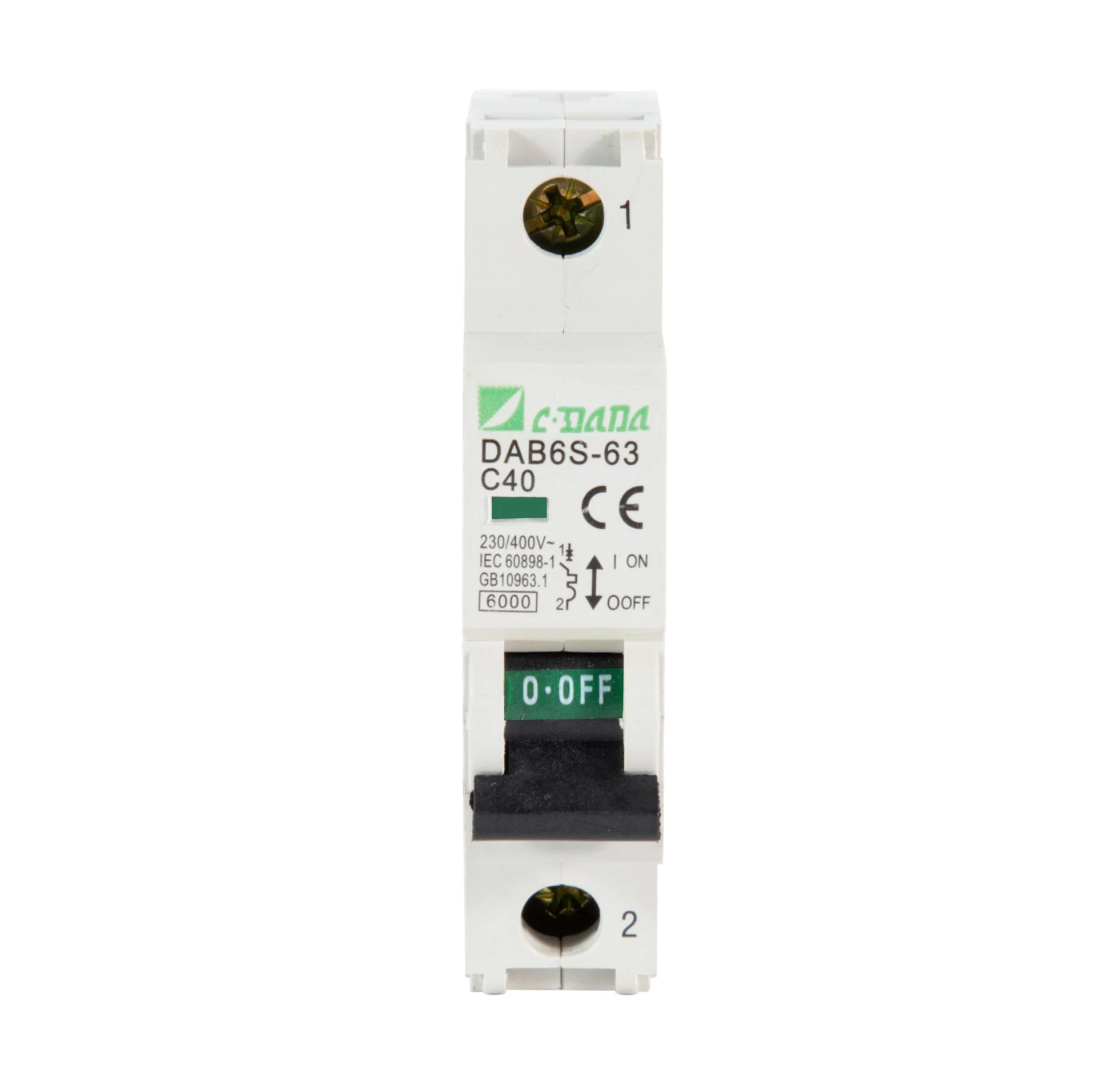

Modèle : série DAB6-63

Type : Disjoncteur miniature CA (MCB)

Pouvoir de coupure : 6 kA à 230/400 V CA

Pôles : 1P, 2P, 3P, 4P

Courbes de déplacement :

B : Pour l'éclairage et les charges résistives (3–5×In)

C : Pour les moteurs à usage général (5 à 10 × In)

D : Pour les charges d'appel élevées comme les compresseurs/pompes (10–20×In)

Courant nominal (In) : 1 A – 63 A (étapes standard)

Température de fonctionnement : –40°C à +50°C

Certifications : CE, CB

Principales caractéristiques :

★ Bornes crantées → pertes thermiques réduites, résistance mécanique supérieure

★ Levier de commande plus large → meilleure adhérence et zone de contact

★ mécanismes de protection contre les courts-circuits

★ Montage sur rail DIN (standard 35 mm)

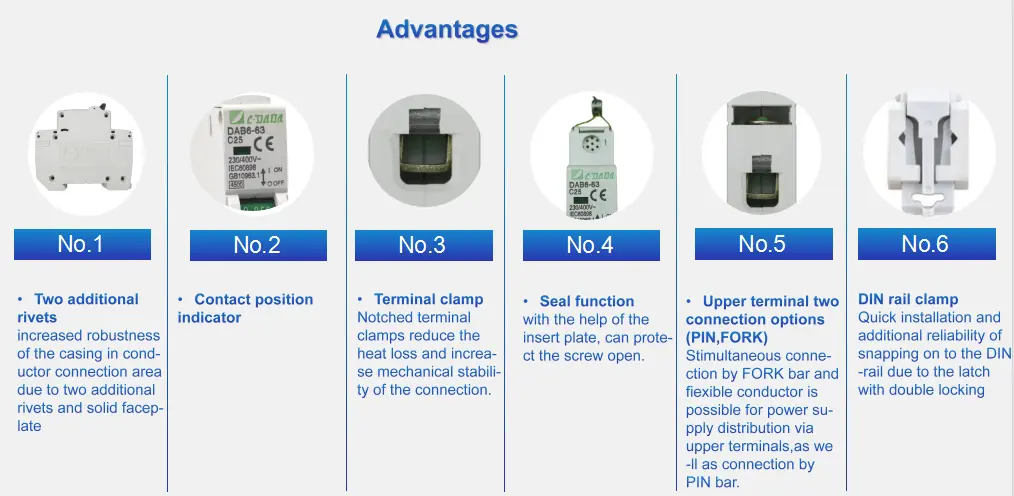

Avantages

Fiche technique

Pourquoi choisir le disjoncteur miniature CDADA 6 kA AC ?

★ Protection sur mesure pour chaque charge

Choisissez la courbe de déclenchement (B/C/D) adaptée à votre application, en évitant les déclenchements intempestifs tout en garantissant la sécurité.

	Courant d'essai	Temps de déclenchement	Applications
Courbe B	3ln 5ln	0,132A)	Le type B s'applique uniquement aux charges actives : -Chauffage électrique-Chauffe-eau-Fournaise électrique
Courbe C	5 pouces 10 ln	0,132A)t<0,1s	Le type C convient aux charges ordinaires : -Lampe -Prise de courant -Moteur de petite puissance
Courbe D	10 ln 20 pouces	0,132A) t<0,1s	Contrôler et protéger les circuits avec surintensité instantanée (gros moteurs)

★ Conçu pour la fiabilité dans les climats extrêmes

Fonctionne parfaitement du froid arctique (–40 °C) à la chaleur tropicale (+50 °C) : idéal pour les projets mondiaux.

★ Perte d'énergie réduite, sécurité accrue

Les pinces à bornes crantées brevetées augmentent la pression de contact, réduisant ainsi la résistance, la génération de chaleur et le risque d'incendie.

★ Conception conviviale

Le levier plus large améliore le fonctionnement manuel, essentiel en cas d'urgence ou de commutations fréquentes.

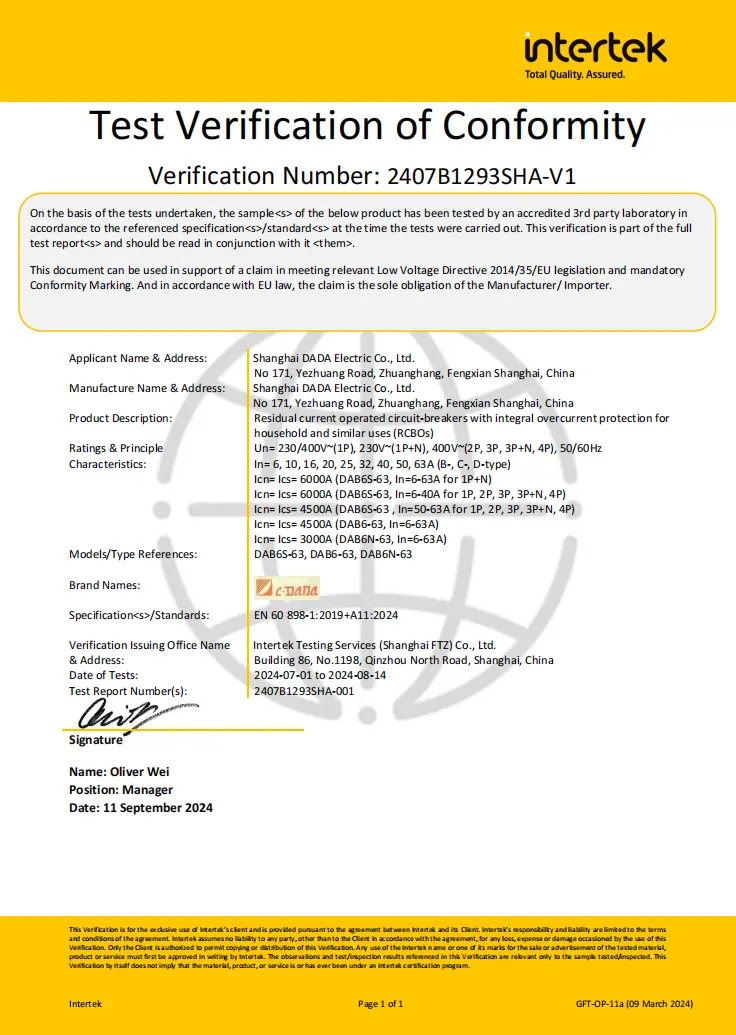

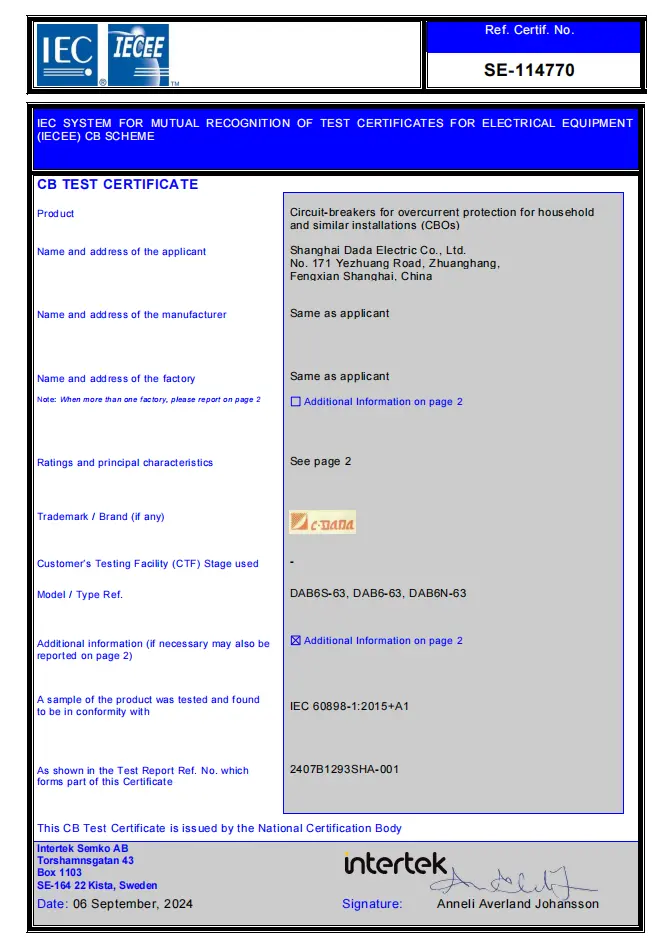

★ Conformité mondiale de confiance

Les certifications CE et CB garantissent l'acceptation en Europe, au Moyen-Orient, en Afrique et en Asie, soutenues par un contrôle qualité basé à Shanghai.

★ Parfait pour un usage résidentiel et commercial léger Compact, économique et facile à installer, idéal pour les appartements, les bureaux, les écoles et les espaces commerciaux.

Applications typiques

Maisons : Circuits d’éclairage, prises de courant, appareils de cuisine

Appartements et condos : tableaux de distribution au niveau du sol

Petits bureaux : CVC, équipement informatique, signalétique

Magasins de détail : éclairage d'affichage, systèmes de point de vente

Industrie légère : panneaux de commande pour ventilateurs, petites pompes, compresseurs

Foire aux questions (FAQ)

Q1 : Que signifie « 6 kA » sur un MCB ?

A1 : Il s'agit du pouvoir de coupure en court-circuit, c'est-à-dire le courant de défaut maximum (6 000 ampères) que le MCB peut interrompre en toute sécurité sans dommage. Convient à la plupart des applications résidentielles et commerciales légères.

Q2 : Quelle courbe de déclenchement dois-je choisir pour un usage domestique ?

A2 :

Courbe B : Idéale pour l’éclairage et les prises générales

Courbe C : Recommandée pour les climatiseurs, les machines à laver ou les petits moteurs

Courbe D : nécessaire uniquement pour les appareils à fort appel d'air comme les pompes à eau ou les ascenseurs.

Q3 : Ce MCB peut-il être utilisé dans les panneaux extérieurs ?

A3 : Oui, à condition que le boîtier offre une protection IP. Le disjoncteur miniature CA 6 kA fonctionne lui-même de manière fiable entre –40 °C et +50 °C, ce qui le rend adapté aux garages, hangars ou boîtiers de compteurs dans les climats difficiles.

Q4 : Les bornes sont-elles compatibles avec les câbles standards ?

A4 : Oui, il accepte les câbles en cuivre massifs ou toronnés jusqu'à 25 mm², et la conception à pince crantée garantit une connexion sécurisée à faible résistance.

Q5 : Pourquoi choisir CDADA plutôt que d'autres marques de MCB 6 kA ?

A5 : CDADA propose :

● Véritable certification CE et CB (pas seulement auto-déclarée)

● Plage de températures de fonctionnement plus large que celle de nombreux concurrents

● Conception de terminal améliorée pour réduire la chaleur et prolonger la durée de vie

● Étiquetage B/C/D clair pour une sélection facile

● Tarification adaptée aux OEM avec une qualité constante d'un fabricant chinois certifié
