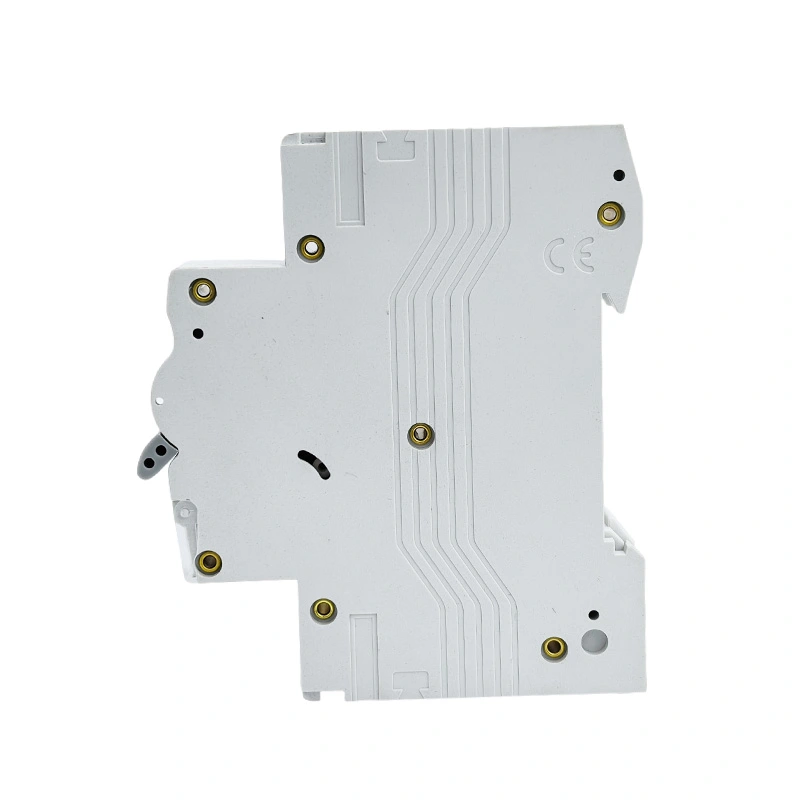

Disjoncteur miniature 6KA 10kA

Disjoncteur miniature (MCB) 6KA 10kA à rupture élevée de la série ALF-63N/H, conforme à la norme IEC60898, MCB présente les caractéristiques d'une performance fiable, d'une fonction de protection précise, d'un temps de déclenchement court et d'une capacité de coupure élevée, ainsi que d'un petit volume. Il est largement utilisé dans la surcharge des contacteurs, des appareillages de commutation et des appareils électriques.

Contactez CDADA et choisissez-nous comme fabricant, nous pouvons offrir des services OEM/ODM.

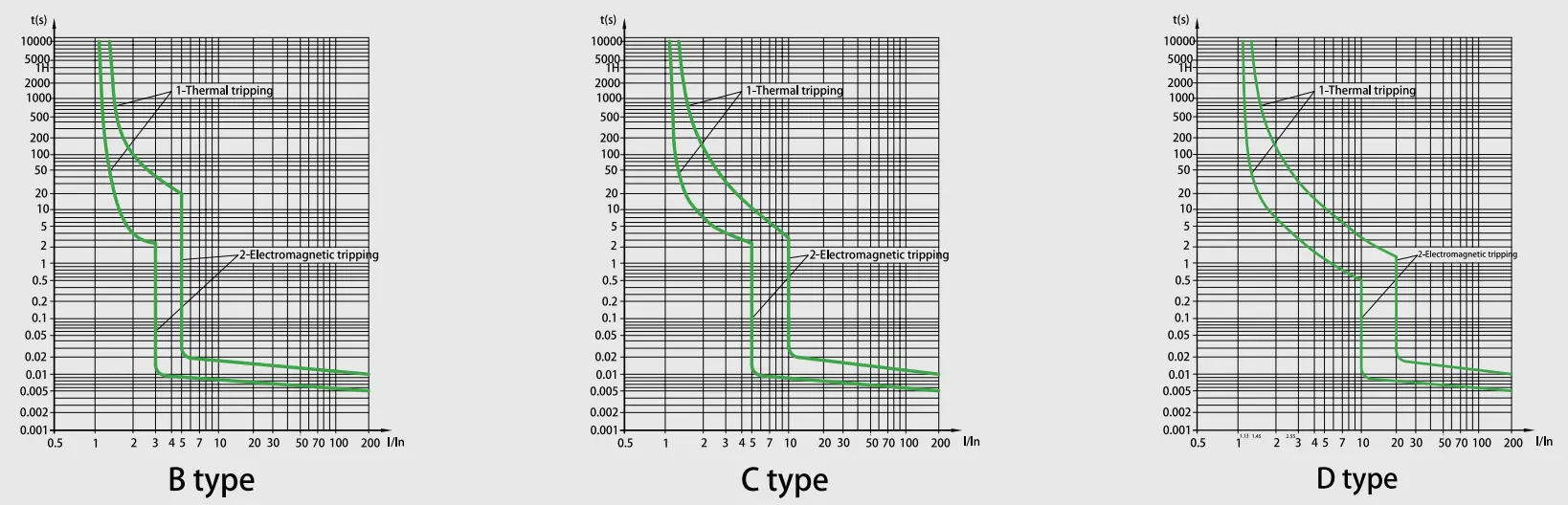

Courbe caractéristique

Spécification technique

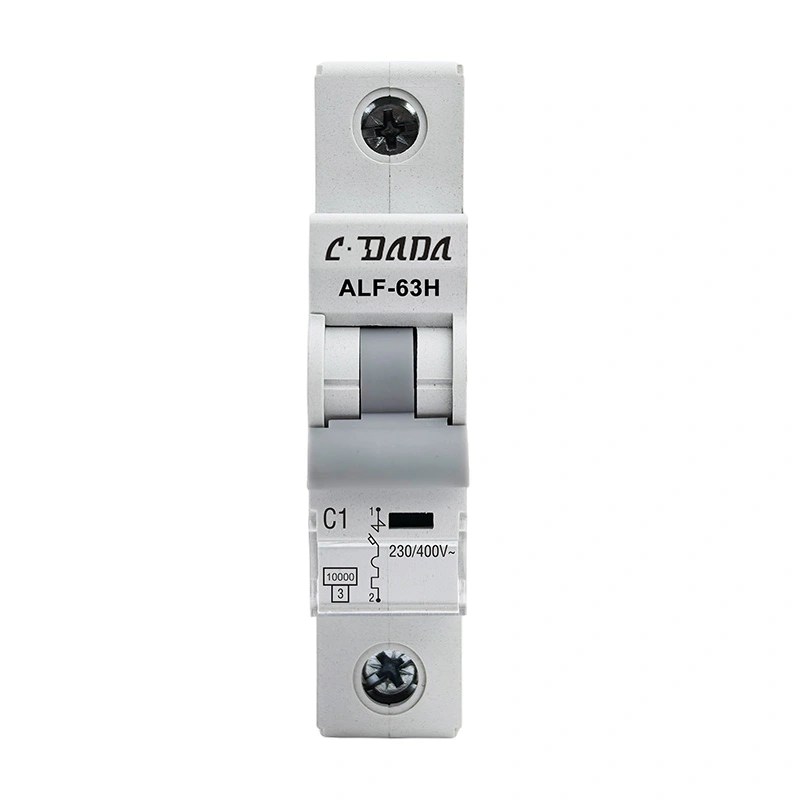

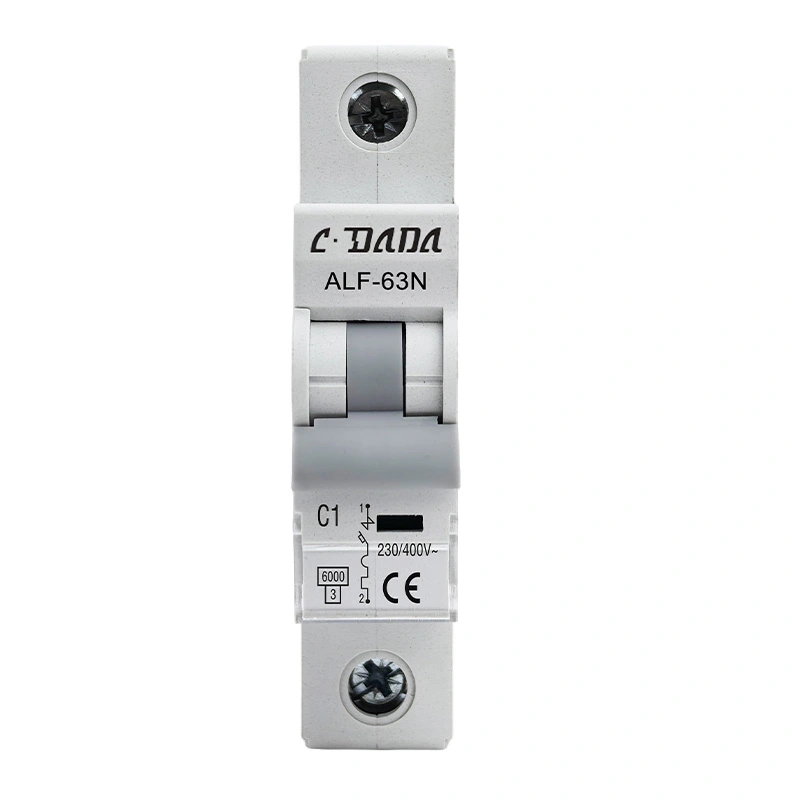

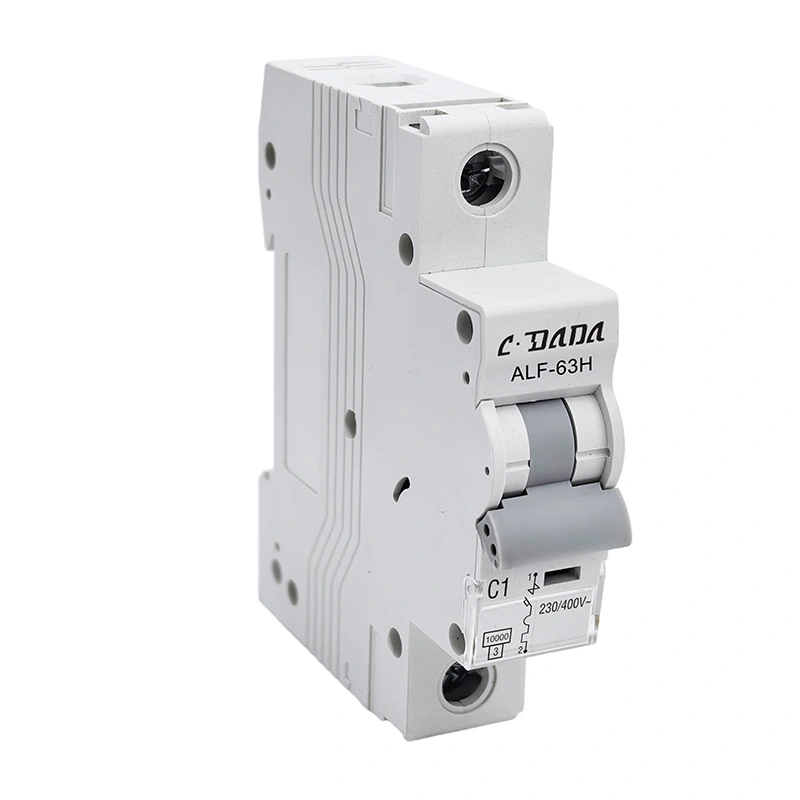

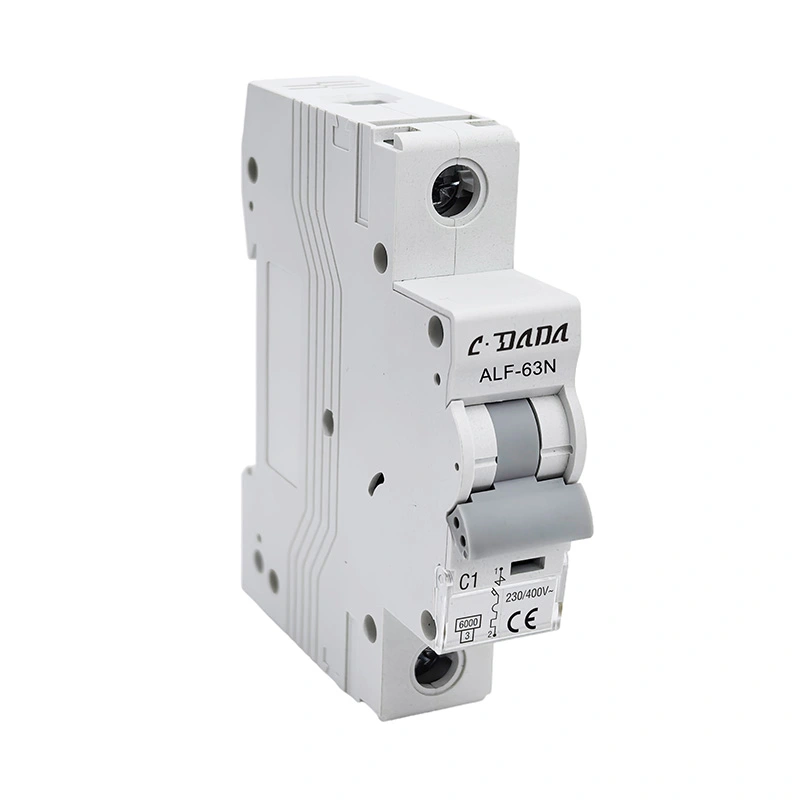

Disjoncteur miniature série ALF-63N/H 6KA 10kA
Standard	EN/IEC60898-1
Pouvoir de coupure (kA)	6,10
Protection	Contre les surcharges et les courts-circuits
Courant nominal (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tension nominale (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tension assignée de tenue aux chocs Uimp(kV)	4
Tension assignée d'isolement Ui(V)	500
Cassette limitant l'énergie	3
Température ambiante (℃)	-25 ~ + 40, humidité maximale de 95 %
Limite de fonctionnement thermique	1.13xln Aucun déclenchement en moins d'une heure
	1,45xIn Déclenchement en une heure
Fonctionnement magnétique	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Nombre de pôles	1P,1P+N,2P,3P,3P+N et 4P
Type de voyage	Déclenchement thermique/magnétique
Capacité du terminal	16 mm² flexible ou 25 mm² rigide jusqu'à 25 A.
	25 mm²flexible ou 35 mm²rigide de 32A à 63A
Degré de protection	IP20
Installation	Montage sur rail DIN 35 mm
Largeur	17,8 mm par pôle

Caractéristique de déclenchement du disjoncteur

NON.	Courant nominal de déclenchement (A)	État initial	Courant d'essai	Heure spécifiée	Résultat à obtenir	Remarques
1	1-63	état froid	1,13 pouces	t≤1h	Hors voyage
2	1-63	lors du test précédent	1,45 ln	t<1h	voyage	Réglage du courant jusqu'à la valeur spécifiée de manière constante en 5 s
3	Dans≤32	état froid	2,55 pouces	1s	voyage
	Dans>32
4	1-63	état froid	3 pouces	t≤0,1s	Hors voyage	Type B
			5 pouces	t<0,1s	voyage	Type B
			5En 10ln	t≤0,1s	Hors voyage	Type C
			10 pouces	t<0,1s	voyage	Type C
			20 ln	t≤0,1s	Hors voyage	type D
				t<0,1s	voyage	type D

Endurance (Opérations)

Catégorie	Cycles de fonctionnement	Fréquence de fonctionnement	Courant nominal
Endurance électrique	4000	240/h	1-32
		120/h	40-63
Endurance mécanique	10000	240/h	1-63

Caractéristiques

★ Capacité de coupure de court-circuit ultra élevée

La technologie avancée de contrôle de l'arc atteint une capacité d'interruption plus élevée par rapport aux normes industrielles, garantissant ainsi une protection fiable des systèmes électriques de qualité industrielle dans des conditions de panne extrêmes.

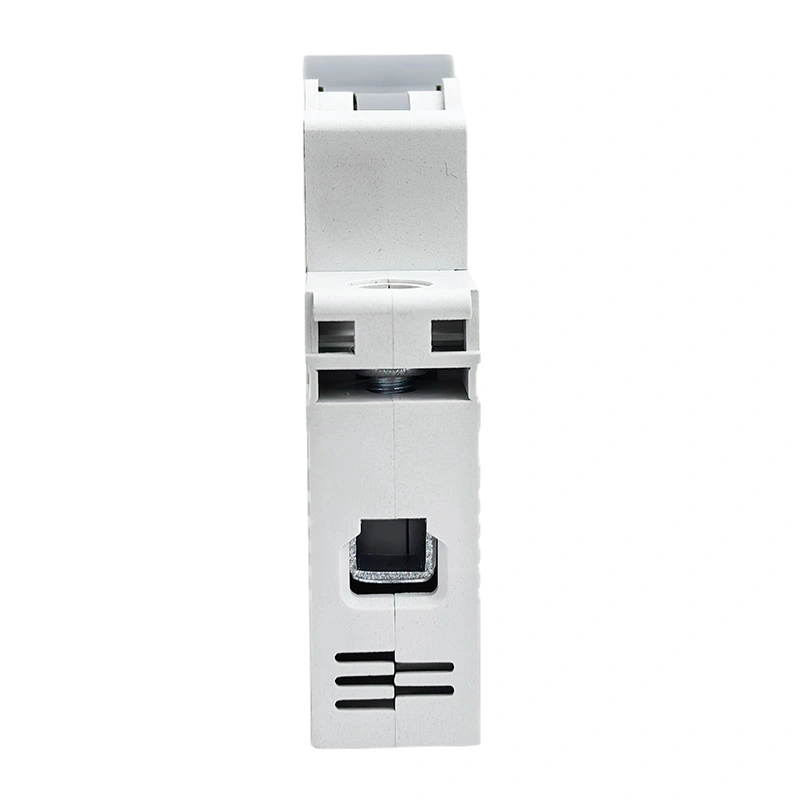

★ Interface de connexion bimode

La conception des bornes hybrides intégrées prend en charge à la fois l'accueil des barres omnibus rigides et le serrage flexible des câbles, permettant une adaptation sans outil à divers scénarios d'installation tout en réduisant le temps de câblage de 40 %.

★ Mécanisme de stockage d'énergie pour la longévité

Système de commande assisté par ressort avec une endurance de 10 000 cycles mécaniques, doté d'une technologie de compensation d'usure

★ Boîtier composite avancé

avec des propriétés ignifugées, résistantes à la chaleur et aux impulsions, chambres d'extinction d'arc intégrées pour les événements de défaut contenus.

★ Topologie dynamique de limitation de courant

La suppression intelligente de l'énergie laissée passer réduit les courants de défaut de pointe de 65 à 80 %, permettant une optimisation des spécifications des appareils en aval avec un potentiel de réduction des coûts globaux du système de 30 %.

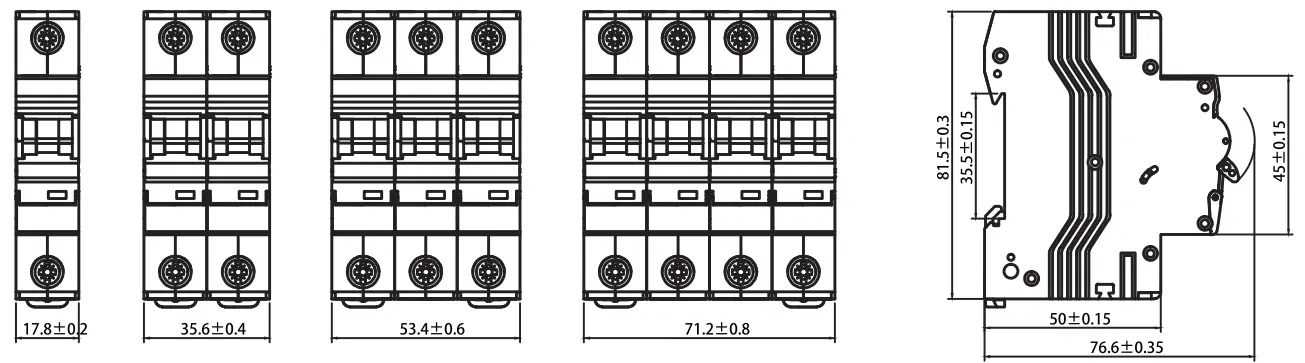

Dimensions du contour

Scénarios d'application

★ Résidentiel : unités de consommation et tableaux de distribution pour la sécurité de la maison.

★ Industriel : Protection des contacteurs, des appareillages de commutation et des appareils électriques lourds.

★ Commercial : Immeubles de bureaux et centres commerciaux nécessitant une fiabilité à toute épreuve.

Contrôle qualité et tests standards

★ Chaque MCB CDADA est soumis à des tests rigoureux pour garantir la conformité à la norme IEC60898-1 :

★ Test de déclenchement thermique : vérifié à 1,13 pouces (sans déclenchement) et 1,45 pouces (déclenchement en 1 heure).

★ Test de déclenchement magnétique : test de libération précis pour les caractéristiques B, C et D.

★ Endurance électrique : testée pour 4 000 cycles de fonctionnement.

★ Endurance mécanique : Vérifiée pour 10 000 cycles.

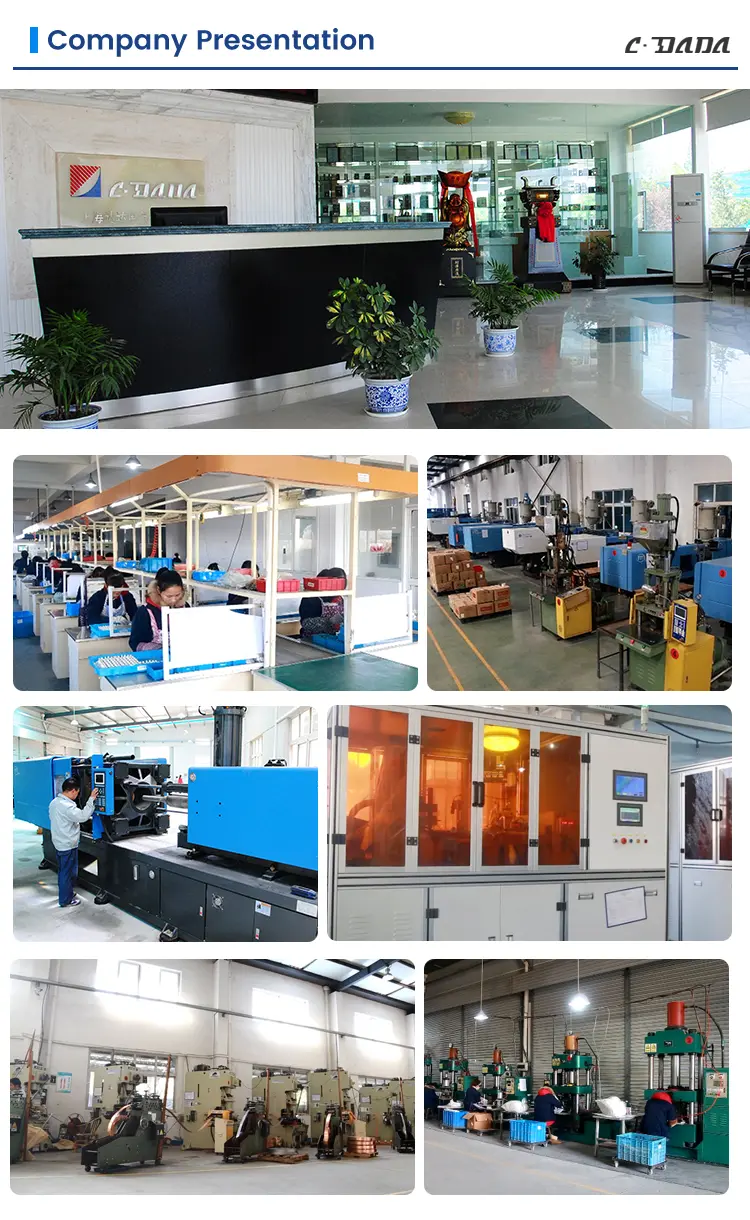

Force et soutien de l'usine

Shanghai DADA Electric Co., Ltd. est un fabricant leader doté de lignes de production avancées et d'une équipe d'ingénierie professionnelle. Nous fournissons :

★ Services OEM/ODM personnalisés pour les marques mondiales.

★ Équipements de test de pointe pour garantir une livraison zéro défaut.

★ Support logistique global : emballage optimisé pour le fret maritime et aérien afin de garantir l'arrivée des produits en parfait état.
