Un guide pratique des disjoncteurs à boîtier moulé

2026-08-25 0 Laissez-moi un message

Qu’est-ce qu’un MCCB ?

Un MCCB —disjoncteur à boîtier moulé— est un dispositif de protection basse tension qui déconnecte automatiquement un circuit lorsqu'il détecte des conditions de surcharge ou de court-circuit. Contrairement à un fusible, il peut être réinitialisé et réutilisé après un déclenchement. À l'intérieur du boîtier moulé, un mécanisme de déclenchement thermomagnétique effectue deux tâches : un élément thermique répond à une surcharge soutenue, tandis qu'un élément magnétique réagit instantanément aux défauts de court-circuit. Le résultat est une protection qui correspond au comportement des charges électriques réelles.

Quand choisir un MCCB : lignes d'alimentation principales, panneaux de distribution triphasés, grands circuits de moteurs ou tout point où le courant de court-circuit présumé dépasse ce qu'un MCB peut interrompre.

Lorsqu'un MCB suffit : sous-circuits finaux avec des charges modestes et de faibles niveaux de défauts — tableaux résidentiels, circuits d'éclairage et de prises.

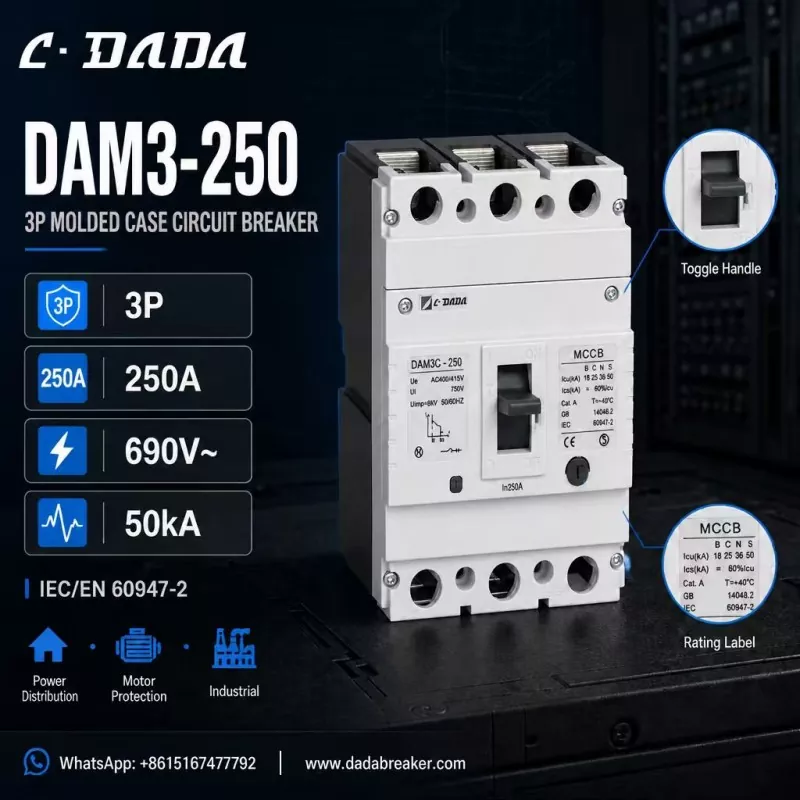

250A three-pole MCCB

Comment sélectionner le bon MCCB

Courant nominal (In)

1. — correspondre à la charge continue et laisser une marge pour les courants de démarrage des moteurs.

Pouvoir de coupure (Icu / Ics)

2. — doit être supérieur au courant de court-circuit présumé au point d'installation. Plus le niveau de défaut est élevé, plus l’Icu dont vous avez besoin est élevée.

Poteaux

3. — 3P pour les systèmes triphasés, 4P où le neutre doit également être déconnecté.

Tensions nominales

4. — vérifier la tension nominale de fonctionnement (Ue), la tension d'isolement (Ui) et la tenue aux chocs (Uimp) par rapport au système.

Normes et certifications

5. — La conformité à la norme CEI/EN 60947-2 et le marquage CE constituent la base des projets internationaux.

Application

6. — La protection des moteurs, la distribution d'énergie et les installations industrielles peuvent nécessiter des caractéristiques de châssis et des caractéristiques de déclenchement différentes.

À quoi ressemble un MCCB 250A bien spécifié :

Pour concrétiser cela, considérons le DAM3-250 de C·DADA Electric — un MCCB tripolaire de 250 A qui illustre ce qu'il faut rechercher dans cette classe d'appareils :

Configuration 3P

● avec un courant nominal de 250 A (In), adapté aux tableaux de distribution triphasés

Tensions nominales :

● 690 V~ ; Ue AC400/415V, Ui 750V, Uimp 8kV

Pouvoir de coupure jusqu'à 50kA

● — Icu de 18/25/36/50 kA sur les variantes B/C/N/S, afin que les installateurs puissent faire correspondre les niveaux de défaut à différents points du réseau.

Conformité CEI/EN 60947-2 et GB 14048.2

● Marqué CE, avec une poignée à bascule ON/OFF transparente pour un état de fonctionnement visible

● Conçu pour la distribution d'énergie, la protection des moteurs et les applications industrielles

La logique derrière cette spécification : un cadre tripolaire de 250 A avec un pouvoir de coupure de classe de 50 kA couvre la majorité des besoins des constructeurs de tableaux et des entrepreneurs – des tableaux de distribution principaux aux circuits d'alimentation du moteur – tandis que les multiples variantes Icu vous permettent d'adapter les coûts aux niveaux de pannes réels.

Recommandation de sélection

● Pour les circuits finaux jusqu'à ~125 A avec de faibles niveaux de défaut, un MCB est le choix économique.

● Pour la distribution principale, la protection des moteurs et l'appareillage industriel, choisir un disjoncteur dont le pouvoir de coupure dépasse le courant de court-circuit présumé de l'installation.

● En cas de doute, augmentez d'une classe le pouvoir de coupure : la différence de coût est faible, tandis que la marge de protection peut faire la différence entre un défaut mineur et une panne majeure.

Questions fréquemment posées

Q : Qu'est-ce qu'un MCCB ?

R : Undisjoncteur à boîtier mouléest un dispositif de protection basse tension réarmable qui déconnecte un circuit en cas de surcharge ou de court-circuit, conçu pour des courants et des niveaux de défaut plus élevés qu'un disjoncteur miniature.

Q : Que signifie Icu sur un MCCB ?

R : Icu est le pouvoir ultime de coupure en court-circuit – le courant de défaut maximum que le disjoncteur peut interrompre. Ics est le pouvoir de coupure du service, le niveau qu'il peut interrompre à plusieurs reprises et rester opérationnel.

Q : Comment choisir le pouvoir de coupure de mon MCCB ?

R : Choisissez un calibre Icu supérieur au courant de court-circuit présumé au point d'installation. Les tableaux de distribution dotés d'une capacité de transformateur élevée ou de longues alimentations industrielles nécessitent généralement des appareils de classe 36 à 50 kA.

Q : Qu'est-ce que le MCCB DAM3-250 ?

R : Le DAM3-250 est un disjoncteur à boîtier moulé tripolaire de 250 A de C·DADA Electric, évalué jusqu'à 690 V avec un pouvoir de coupure jusqu'à 50 kA, pour la distribution d'énergie, la protection des moteurs et les applications industrielles.
