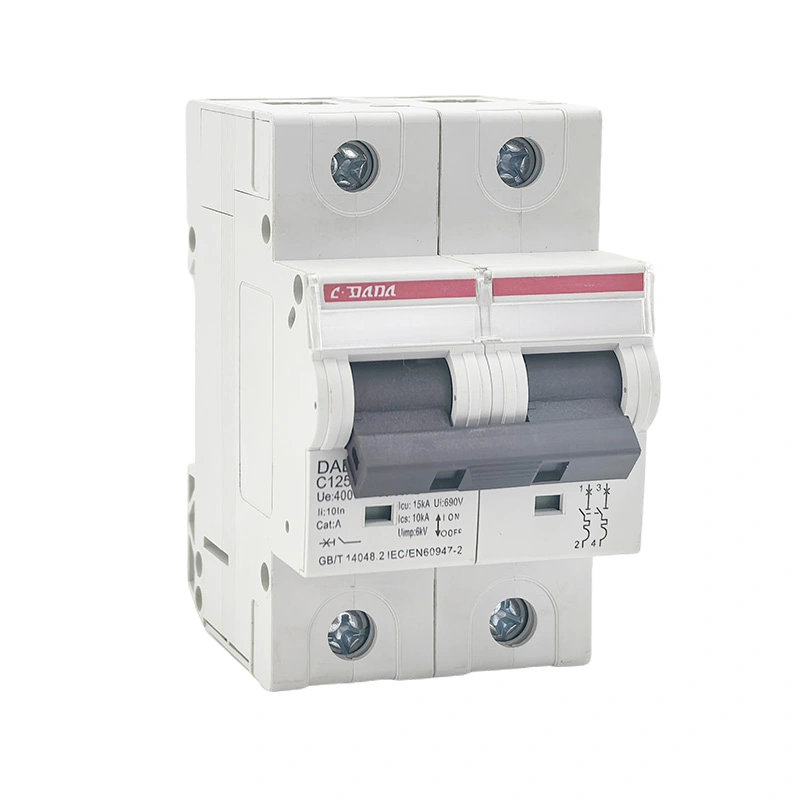

A Disjoncteur miniature 125 15KAest conçu pour les systèmes électriques qui nécessitent à la fois une capacité de courant élevée et une protection fiable contre les courts-circuits. Contrairement aux disjoncteurs conventionnels de faible puissance, un dispositif à haut pouvoir de coupure de 125 A peut répondre aux applications de distribution exigeantes où les courants de défaut peuvent être considérablement plus élevés. Cet article explique comment fonctionne un MCB 125 15KA, ce que signifient ses principales spécifications, où il peut être utilisé, comment le sélectionner et l'installer correctement, et ce que les équipes d'achat doivent examiner avant de passer une commande. Il explore également les caractéristiques de conception pratiques de la série DAB7-125 de Shanghai DaDa Electric Co., Ltd., notamment la protection thermomagnétique, la conception à limitation de courant, les grandes bornes de câble et un pouvoir de coupure de 15 kA.
Table des matières
- Qu'est-ce qu'un disjoncteur miniature 125 15KA ?
- Pourquoi 125A et 15KA sont-ils importants ?
- Comment fonctionne le mécanisme de protection ?
- Quelles fonctionnalités améliorent les performances pratiques ?
- Où peut-on utiliser un MCB 125 15KA ?
- Spécifications clés à examiner
- Comment sélectionner la bonne configuration
- Considérations relatives à l'installation et à la maintenance
- Problèmes courants et préoccupations d’achat
- Pourquoi Shanghai DaDa Electric Co., Ltd.?
- Foire aux questions
- Considérations finales
Qu'est-ce qu'un disjoncteur miniature 125 15KA ?
Un disjoncteur miniature 125 15KA est un dispositif de protection à courant élevé conçu pour interrompre les circuits électriques lorsque des conditions de courant anormales se produisent. Dans la désignation du produit, « 125 » identifie généralement un courant nominal allant jusqu'à 125 A, tandis que « 15KA » fait référence à un pouvoir de coupure en court-circuit de 15 kA dans les conditions de test et la norme applicables.
Ces deux nombres décrivent des caractéristiques électriques différentes. La valeur nominale de 125 A concerne le courant que le disjoncteur est conçu pour transporter dans des conditions de fonctionnement spécifiées. Le chiffre de 15 kA concerne le niveau de courant de court-circuit présumé que le disjoncteur peut interrompre en toute sécurité dans ses conditions spécifiées.
Cette distinction est importante lorsque les ingénieurs comparent les disjoncteurs. Un courant nominal plus élevé ne signifie pas automatiquement un pouvoir de coupure en court-circuit plus élevé. Les deux valeurs doivent être évaluées par rapport aux caractéristiques électriques de l'installation.
La série DAB7-125 de Shanghai DaDa Electric Co., Ltd. est développée pour les applications de distribution d'énergie industrielles et commerciales. Ses informations produit publiées identifient un courant nominal maximum de 125 A et des options de pouvoir de coupure élevé, y compris 15 kA. Le fabricant spécifie également une protection thermomagnétique et une conception limitant le courant.
Pourquoi 125A et 15KA sont-ils importants ?
Les systèmes de distribution électrique peuvent contenir une énergie de défaut importante, en particulier à proximité des transformateurs, des tableaux de distribution, des machines industrielles et des charges électriques importantes. Si un dispositif de protection est exposé à un courant de défaut supérieur à sa capacité d'interruption spécifiée, les conséquences peuvent inclure des dommages matériels, des arcs électriques excessifs et de graves risques pour la sécurité.
Un pouvoir de coupure de 15 kA offre une marge d'interruption plus élevée que celle de nombreux disjoncteurs standard à faible pouvoir de coupure. L'adéquation réelle dépend cependant du courant de court-circuit présumé au point d'installation et des exigences de la norme électrique applicable.
| Paramètre | Ce que cela indique | Pourquoi c'est important |
|---|---|---|
| 125A | Courant nominal | Détermine la plage de courant normale du disjoncteur. |
| 15 kA | Capacité élevée d’interruption de court-circuit | Aide le disjoncteur à interrompre les courants de défaut élevés spécifiés. |
| Voyage thermal | Protection contre les surcharges | Répond aux conditions de courant excessives et soutenues. |
| Voyage magnétique | Protection contre les courts-circuits | Fournit un fonctionnement rapide dans des conditions de panne graves. |
| Limitation de courant | Réduction de l'énergie de défaut | Peut aider à limiter les contraintes exercées sur les équipements en aval. |
Lors de la conception d'un système de distribution, le disjoncteur doit donc être sélectionné à partir du calcul de la charge réelle, du calibre des conducteurs, du calcul du courant de défaut, de la tension, de la fréquence, de la configuration des pôles et des exigences de coordination plutôt qu'à partir du seul courant nominal.
Comment fonctionne le mécanisme de protection ?
Un MCB moderne combine généralement deux principes de déclenchement principaux : la protection thermique et la protection magnétique. Les deux mécanismes traitent différents types d'événements de surintensité.
La protection thermique répond aux conditions de surcharge qui persistent dans le temps. Lorsque le courant dépasse le niveau de fonctionnement prévu, la chaleur fait fonctionner l'élément thermique et ouvre le circuit.
La protection magnétique est destinée aux conditions de défaut à courant élevé. Une forte réponse magnétique peut activer rapidement le mécanisme de déclenchement en cas de court-circuit grave.
Lorsque les contacts se séparent lors d'une interruption en cas de défaut, un arc électrique peut se former. Les structures internes de gestion de l'arc aident à contrôler et à éteindre l'arc pendant l'interruption.
La construction limitant le courant peut réduire l'énergie autorisée à traverser le circuit lors d'un court-circuit, contribuant ainsi à réduire les contraintes sur les composants connectés.
Les informations produit du DAB7-125 décrivent une fonction de déclenchement thermique et magnétique, un mécanisme sans déclenchement et une conception de limitation de courant. Ces fonctionnalités sont particulièrement pertinentes pour les applications où le dispositif de protection doit répondre de manière cohérente aux surcharges prolongées et aux défauts de courant élevé.
Quelles fonctionnalités améliorent les performances pratiques ?
Les équipements de protection électrique ne sont pas évalués uniquement par leur courant nominal. La construction mécanique, la conception des bornes, les matériaux de contact, la méthode de montage et les dispositions internes de contrôle de l'arc peuvent tous affecter la facilité d'utilisation pratique.
- Pouvoir de coupure élevé :Une spécification de 15 kA offre une capacité d'interruption de court-circuit plus élevée que celle de nombreux disjoncteurs conventionnels à faible pouvoir de coupure.
- Grandes bornes de câble :La série DAB7-125 est conçue avec de grandes bornes adaptées aux conducteurs en cuivre et en aluminium jusqu'à 35 mm² selon les informations publiées par le fabricant.
- Mécanisme sans déclenchement :Le disjoncteur peut conserver sa fonction de protection même lorsque le mécanisme de commande est maintenu en position ON.
- Indication de contact positif :Une indication claire de l’état des contacts peut faciliter l’inspection et la maintenance.
- Fonctionnement magnéto-thermique :Différentes conditions de surintensité peuvent être traitées grâce à des mécanismes de déclenchement complémentaires.
- Montage sur rail DIN :Le montage modulaire simplifie l'installation dans un équipement de distribution compatible.
- Boîtier ignifuge :Les informations DAB7-125 publiées spécifient un matériau de boîtier ignifuge PA66.
Ces détails sont importants pour les distributeurs et les intégrateurs de systèmes, car l'efficacité de l'installation et la facilité d'entretien peuvent influencer l'expérience d'exploitation totale, et pas seulement le prix d'achat initial.
Où peut-on utiliser un MCB 125 15KA ?
Un disjoncteur à haut pouvoir de coupure de 125 A peut être envisagé pour les systèmes de distribution électrique où le courant du circuit et le niveau de défaut se situent dans la plage de fonctionnement spécifiée de l'appareil. Les environnements d'application typiques peuvent inclure des installations industrielles, des bâtiments commerciaux, des panneaux de distribution d'équipements et d'autres circuits à courant plus élevé.
| Application | Exigence typique | Avantage potentiel |
|---|---|---|
| Distribution industrielle | Charges de courant plus élevées et conditions de défaut exigeantes | Capacité de courant élevée avec protection contre les courts-circuits |
| Bâtiments commerciaux | Protection fiable de la distribution | Protection modulaire compacte pour circuits de distribution |
| Systèmes de machines | Protection des équipements électriques et des départs | Réponse aux surintensités thermiques et magnétiques |
| Panneaux de distribution | Dispositifs de protection peu encombrants | Installation sur rail DIN et construction modulaire |
| Équipements gourmands en énergie | Courant de circuit plus élevé | Configuration de courant nominal jusqu'à 125 A selon le modèle sélectionné |
L’adéquation de l’application doit toujours être confirmée par rapport à la conception électrique complète. La tension, la fréquence, le courant de défaut présumé, la taille du conducteur, la température ambiante, la configuration des pôles et les règles d'installation applicables peuvent modifier la sélection appropriée du disjoncteur.
Spécifications clés à examiner
Les acheteurs se concentrent souvent sur « 125A » et « 15kA » car ils sont faciles à comprendre. Cependant, les achats professionnels nécessitent une révision plus large des spécifications.
| Spécification | Question d'achat |
|---|---|
| Courant nominal | La valeur nominale sélectionnée correspond-elle à la charge du circuit et à la capacité du conducteur calculées ? |
| Pouvoir de coupure | La capacité spécifiée de 15 kA est-elle adaptée au courant de défaut présumé ? |
| Tension nominale | Le disjoncteur correspond-il à la tension et à la disposition de distribution du système ? |
| Nombre de pôles | Le circuit nécessite-t-il une configuration 1P, 2P, 3P, 4P ou une autre configuration ? |
| Courbe de déclenchement | La caractéristique de déclenchement sélectionnée est-elle compatible avec la charge connectée ? |
| Norme applicable | Le produit répond-il à la norme requise pour le marché cible et l’installation ? |
| Capacité du terminal | Les bornes peuvent-elles accueillir en toute sécurité le conducteur spécifié ? |
| Méthode d'installation | Un montage sur rail DIN ou un autre dispositif de montage est-il requis ? |
Par exemple, les normes CEI 60947-2 et CEI/EN 60898-1 utilisent des classifications et des cadres de test différents pour les disjoncteurs. Les données publiées par les fabricants peuvent donc contenir à la fois la terminologie Icu et Icn en fonction de la norme et de la catégorie de produit. Un acheteur doit vérifier exactement quelle classification s'applique à la tension et aux conditions de fonctionnement de l'installation prévue.
Comment sélectionner la bonne configuration
Le choix d'un disjoncteur miniature 125 15KA doit commencer par le système électrique plutôt que par le catalogue de produits. Un processus de sélection simple peut réduire le risque de non-concordance entre le disjoncteur et le circuit.
- Déterminez le courant de conception.Calculez le courant de charge continu et intermittent attendu.
- Vérifiez la valeur nominale du conducteur.Le dispositif de protection doit être adapté au courant admissible du câble dans les conditions d'installation réelles.
- Déterminez le courant de court-circuit présumé.Le pouvoir de coupure choisi doit être adapté au niveau de défaut au point d'installation.
- Confirmez la tension et la fréquence.Assurez-vous que le disjoncteur est conçu pour le système électrique.
- Sélectionnez la disposition des pôles.Tenez compte des exigences relatives aux conducteurs de phase et neutres.
- Passez en revue les caractéristiques du voyage.La courbe de déclenchement doit être adaptée à la charge connectée et aux conditions d'appel attendues.
- Confirmer les normes et certifications.Vérifiez les exigences du marché cible, les spécifications du projet et les réglementations électriques locales.
- Vérifiez la compatibilité physique.Confirmez les dimensions, la taille des bornes, la compatibilité avec le rail DIN et l'espacement des panneaux.
Considérations relatives à l'installation et à la maintenance
Une installation correcte est essentielle pour tout dispositif de protection contre les courants élevés. Même un disjoncteur bien conçu ne peut pas compenser des conducteurs mal dimensionnés, des bornes desserrées, des boîtiers inadaptés ou des pratiques d'installation inappropriées.
- Vérifiez le modèle et la valeur nominale du disjoncteur avant l'installation.
- Isolez l’alimentation électrique et suivez la procédure de sécurité applicable.
- Confirmez que la section du conducteur est compatible avec la borne.
- Préparez correctement les conducteurs et évitez les extrémités de câbles endommagées ou mal dénudées.
- Serrez les bornes conformément aux exigences spécifiées par le fabricant.
- Assurez-vous que le disjoncteur est solidement monté sur le rail DIN compatible.
- Vérifiez que le boîtier offre une protection et un dégagement appropriés.
- Inspectez périodiquement les bornes pour détecter tout signe de surchauffe, de décoloration ou de relâchement mécanique.
- Tester le système de protection selon les exigences de maintenance de l'installation.
Les calendriers de maintenance doivent refléter l’environnement et le cycle de service. Les installations industrielles avec des charges élevées, des commutations fréquentes, de la poussière, des vibrations ou des températures élevées peuvent nécessiter des inspections plus fréquentes que les systèmes de distribution intérieurs légèrement chargés.
Problèmes courants et préoccupations d’achat
Les acheteurs de disjoncteurs à courant élevé sont souvent confrontés à plusieurs défis pratiques. Résoudre ces problèmes avant l’achat peut éviter les retards et les problèmes d’installation.
Certaines listes de produits mentionnent uniquement un « pouvoir de coupure élevé » générique. Les acheteurs doivent demander la valeur exacte, la norme, la tension et la base de test.
La sélection de 125 A sans vérifier la capacité du câble et le courant de conception réel peut créer des problèmes de coordination.
Les conducteurs plus gros nécessitent des bornes conçues pour accepter la section transversale requise. La compatibilité du terminal doit être confirmée avant l'achat.
Les acheteurs internationaux ont souvent besoin de spécifications techniques, de certifications, de dessins et d’informations sur les produits pour approuver leur projet.
Un fournisseur professionnel doit être en mesure de fournir des données produit claires et d'aider les acheteurs à comprendre les différences entre le courant nominal, le pouvoir de coupure, les caractéristiques de déclenchement et les exigences d'installation.
Pourquoi Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.développe et fabrique des produits de protection de circuits pour les applications électriques industrielles et commerciales. Son portefeuille de produits publié comprend des MCB, des MCCB, des RCBO, des RCCB et des équipements de protection de circuit associés.
La série DAB7-125 est positionnée pour les applications nécessitant une capacité de courant plus élevée et une capacité de coupure en court-circuit élevée. Les spécifications publiées incluent un pouvoir de coupure élevé de 15 kA, une fonction de déclenchement thermomagnétique, une conception de limitation de courant, une indication de contact positif et des bornes adaptées aux conducteurs plus gros. :contentReference[oaicite:1]{index=1}
Les informations sur l'usine du fabricant décrivent également des ateliers dédiés à l'emboutissage, au soudage par points, au rivetage, au moulage par injection et à l'assemblage, prenant en charge la production des produits MCB et MCCB. :contentReference[oaicite:2]{index=2}
Pour les distributeurs, les grossistes en produits électriques, les tableautiers et les clients OEM, ce type de capacité de fabrication peut être utile lorsqu'un approvisionnement cohérent en produits, la documentation technique et l'assistance à la configuration sont des éléments importants d'une décision d'achat.
| Exigence de l'acheteur | Caractéristique DAB7-125 pertinente |
|---|---|
| Protection des circuits à courant élevé | Courant nominal jusqu'à 125A |
| Exigences de court-circuit plus élevées | Pouvoir de coupure jusqu'à 15 kA selon les informations produit publiées |
| Protection contre les surcharges | Fonction de déclenchement thermique |
| Réponse aux courts-circuits | Fonction de déclenchement magnétique |
| Conducteurs plus gros | Grandes bornes de câble conçues pour des conducteurs jusqu'à 35 mm² selon les informations du fabricant |
| Installation de panneaux | Conception de montage modulaire sur rail DIN |
Les spécifications du produit doivent toujours être confirmées par rapport à la dernière documentation technique avant l'approbation finale du projet, en particulier lorsque le disjoncteur sera installé dans un environnement à courant de défaut élevé ou dans un système électrique réglementé.
Foire aux questions
15KA fait référence à un pouvoir de coupure en court-circuit de 15kA dans les conditions de test spécifiées applicables. Il indique le niveau de courant de court-circuit présumé que l'appareil est conçu pour interrompre conformément à sa valeur nominale et à sa norme applicable.
Non. La sélection doit tenir compte de la capacité des conducteurs, des caractéristiques de charge, de la tension du système, des conditions ambiantes, du courant de défaut, de la configuration des pôles et des exigences électriques applicables.
125 A est associé au courant nominal du disjoncteur, tandis que 15 kA fait référence à sa capacité d'interruption en court-circuit. Ils décrivent différentes caractéristiques du dispositif de protection.
Il peut être envisagé pour les circuits de distribution industriels appropriés lorsque le système électrique correspond aux caractéristiques nominales et aux exigences d'installation spécifiées du produit.
Non. Le pouvoir de coupure n’est qu’un facteur de sélection. La tension, le courant nominal, les caractéristiques de déclenchement, la coordination des conducteurs, la configuration des pôles et les conditions d'installation doivent également être évalués.
La protection thermique répond aux conditions de surcharge prolongées, tandis que la protection magnétique répond rapidement aux conditions de défaut à courant élevé telles que les courts-circuits.
Les informations DAB7-125 publiées par Shanghai DaDa Electric indiquent que ses grandes bornes de câble conviennent aux câbles en cuivre et en aluminium jusqu'à 35 mm². La disposition exacte des conducteurs doit toujours être confirmée avec la documentation technique actuelle avant l'installation.
Les acheteurs doivent demander la fiche technique, les normes applicables, la tension nominale, les données de pouvoir de coupure, les caractéristiques de déclenchement, les dessins dimensionnels, les informations sur les terminaux, les certifications et les détails d'emballage pertinents pour le marché de destination.
Considérations finales
Un disjoncteur miniature 125 15KA répond à une combinaison spécifique d'exigences : une capacité de courant relativement élevée et une capacité améliorée d'interruption de court-circuit. Pour les ingénieurs et les équipes d’achats, comprendre ce que représente chaque note est essentiel pour prendre la bonne décision technique.
Les considérations les plus importantes vont au-delà des chiffres « 125 A » et « 15 kA ». Une évaluation complète doit inclure la tension nominale, le courant de défaut, les caractéristiques de déclenchement, la configuration des pôles, la compatibilité des conducteurs, les normes applicables, l'environnement d'installation et les dimensions physiques.
La série DAB7-125 de Shanghai DaDa Electric Co., Ltd. combine une protection contre les courants élevés avec un fonctionnement magnéto-thermique, une conception à limitation de courant, de grandes bornes de câble et un pouvoir de coupure publié allant jusqu'à 15 kA. Ces caractéristiques rendent le produit pertinent pour une gamme d'applications de distribution industrielle et commerciale lorsqu'il est correctement adapté au système électrique.
