Ce guide explique le fonctionnement d'un disjoncteur miniature CA 6 kA, ce que signifie réellement la valeur nominale 6 kA, comment les courbes de déclenchement B, C et D affectent les performances et comment sélectionner le courant nominal et la configuration des pôles appropriés. Il identifie également les erreurs d'achat courantes et fournit une liste de contrôle pratique pour les ingénieurs, les entrepreneurs et les acheteurs évaluant les solutions MCB de fabricants tels queShanghai DaDa Electric Co., Ltd.
Table des matières
- Qu'est-ce qu'un disjoncteur miniature CA 6 kA ?
- Pourquoi le pouvoir de coupure de 6 kA est-il important ?
- Comment un disjoncteur miniature CA protège-t-il un circuit ?
- Quels paramètres techniques les acheteurs doivent-ils vérifier ?
- Comment les courbes de déclenchement B, C et D affectent-elles la sélection ?
- Où les disjoncteurs miniatures CA 6 kA sont-ils couramment utilisés ?
- Quels problèmes le bon MCB peut-il aider à prévenir ?
- Comment les acheteurs peuvent-ils sélectionner un MCB 6 kA approprié ?
- Erreurs de sélection courantes à éviter
- Pourquoi travailler avec un fabricant de MCB expérimenté ?
- Foire aux questions
- Contacter Shanghai DaDa Electric Co., Ltd.

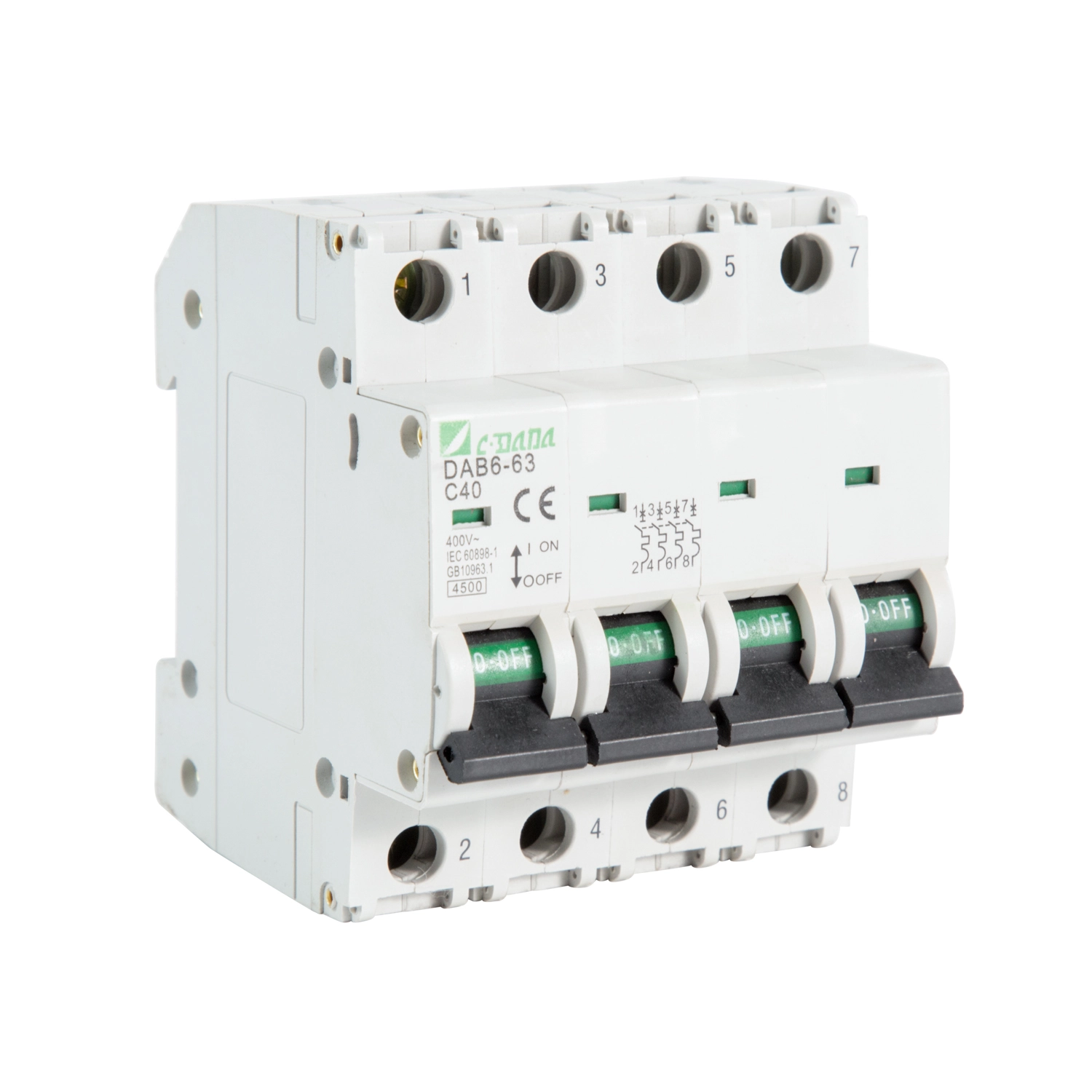

Qu'est-ce qu'un disjoncteur miniature CA 6 kA ?
Un disjoncteur miniature, communément appelé MCB, est un dispositif de commutation de protection conçu pour déconnecter automatiquement un circuit électrique lorsque des conditions de courant anormales se produisent. Contrairement à un fusible traditionnel, un MCB peut normalement être réinitialisé une fois le défaut résolu, ce qui le rend pratique pour une utilisation et une maintenance répétées.
Le terme6 kAfait référence au pouvoir de coupure nominal en court-circuit du disjoncteur dans les conditions d'essai applicables. En termes simples, un MCB de 6 kA est conçu pour interrompre en toute sécurité un courant de court-circuit présumé jusqu'à 6 000 ampères lorsque les exigences spécifiées sont remplies.
Les produits conformes à la norme CEI/EN 60898-1 spécifient généralement des paramètres tels que le courant nominal, la tension nominale, la fréquence, le pouvoir de coupure et les caractéristiques de déclenchement instantané. Les gammes commerciales de MCB peuvent offrir des valeurs nominales de 6 kA pour différents courants nominaux et configurations de pôles.
6 kA n'est pas le courant de fonctionnement normal du disjoncteur. Un MCB de 16 A, par exemple, est destiné à transporter son courant nominal dans des conditions spécifiées, tandis que le chiffre de 6 kA décrit sa capacité d'interruption en cas de court-circuit. Ces deux spécifications répondent à des questions d’ingénierie complètement différentes.
Pourquoi le pouvoir de coupure de 6 kA est-il important ?
Les courts-circuits peuvent produire des courants extrêmement élevés en très peu de temps. Si le dispositif de protection ne peut pas interrompre en toute sécurité le courant de défaut disponible à son point d'installation, les conséquences peuvent inclure de graves dommages aux contacts, une chaleur excessive, une défaillance de l'équipement ou un arc électrique dangereux.
Par conséquent, le pouvoir de coupure ne doit pas être sélectionné simplement parce que 6 kA est une spécification couramment disponible. Le courant de court-circuit présumé au point d'installation doit être évalué et le disjoncteur sélectionné doit avoir une capacité d'interruption adéquate pour ce système.
| Paramètre | Ce que cela signifie | Pourquoi c'est important |
|---|---|---|
| 6 kA | Pouvoir assigné de coupure en court-circuit | Détermine si le disjoncteur peut interrompre le niveau de courant de défaut spécifié en toute sécurité |
| Courant nominal (In) | Courant nominal normal du MCB | Doit être coordonné avec la capacité du conducteur et la charge prévue |
| Tension nominale (Ue) | Tension de fonctionnement pour l'application | Doit être compatible avec le système électrique |
| Courbe de déplacement | Définit la plage de déclenchement magnétique instantané | Aide à prévenir les déclenchements intempestifs tout en maintenant la protection contre les pannes |
| Nombre de pôles | Nombre de conducteurs commutés/protégés | Doit correspondre à la configuration du circuit |
Les spécifications du fabricant montrent que les disjoncteurs 6 kA sont disponibles pour une gamme de configurations de courant nominal et de tension, y compris les systèmes de distribution courants de 230 V et 400 V CA.
Comment un disjoncteur miniature CA protège-t-il un circuit ?
Un MCB typique combine des mécanismes de protection thermique et magnétique. Ces deux fonctions répondent à des problèmes électriques différents.
- Protection thermique :Une surcharge prolongée chauffe un élément bimétallique. Lorsque la température atteint le seuil de fonctionnement, le mécanisme se libère et ouvre le circuit.
- Protection magnétique :Un courant de court-circuit élevé crée un fort effet magnétique qui active le mécanisme de déclenchement instantané, déconnectant rapidement le circuit.
- Commutation manuelle :Le MCB peut normalement être commuté manuellement pour l'isolation du circuit pendant les travaux de maintenance ou d'installation.
Cette combinaison rend le MCB adapté aux circuits où les surcharges de longue durée et les défauts soudains de court-circuit doivent être traités. Les gammes de produits MCB modernes combinent généralement des déclencheurs thermiques et magnétiques et peuvent fournir des caractéristiques B, C ou D en fonction de la charge prévue.
Quels paramètres techniques les acheteurs doivent-ils vérifier ?
Les acheteurs se concentrent souvent sur la note et le prix actuels tout en négligeant d’autres paramètres. Pour une spécification de projet fiable, les caractéristiques suivantes doivent être vérifiées ensemble.
| Spécification | Considération typique | Point de contrôle de l'acheteur |
|---|---|---|
| Capacité de coupure | 6 kA | Confirmez qu'il est adéquat pour le courant de défaut potentiel |
| Courant nominal | Dépend de l'application | Coordonner avec la charge et la capacité du conducteur |
| Tension nominale | Tensions de distribution CA communes | Faites correspondre la tension du système |
| Fréquence | 50/60 Hz communément spécifié | Confirmer la compatibilité avec le réseau local |
| Caractéristique du voyage | B/C/D | Faites correspondre la courbe aux caractéristiques d'appel de charge |
| Configuration des poteaux | 1P, 1P+N, 2P, 3P, 4P selon produit | Faites correspondre la disposition du câblage |
| Montage | Le rail DIN est commun | Confirmer la compatibilité avec le tableau de distribution |
| Normes | CEI/EN 60898-1 ou autre norme applicable | Demander de la documentation technique et une certification si nécessaire |
La documentation produit des fabricants établis fournit généralement ces paramètres ensemble plutôt que de traiter le pouvoir de coupure comme une spécification isolée.
Comment les courbes de déclenchement B, C et D affectent-elles la sélection ?
La courbe de déclenchement est l'une des décisions les plus importantes lors de la spécification d'un MCB. La lettre décrit la plage approximative dans laquelle le déclencheur magnétique instantané fonctionne par rapport au courant nominal du disjoncteur.
| Courbe | Plage de déclenchement magnétique typique | Application typique |
|---|---|---|
| B | 3 à 5 × In | Charges à faible appel, éclairage, circuits résistifs |
| C | 5 à 10 × pouces | Charges à usage général et modérément inductives |
| D | 10 à 20 × pouces | Charges d'appel plus élevées telles que certains moteurs et transformateurs |
Ces plages sont généralement associées aux caractéristiques MCB de la norme CEI 60898-1.
Par exemple, si un moteur produit un courant de démarrage temporaire plusieurs fois supérieur à son courant de fonctionnement normal, une courbe très sensible peut se déclencher inutilement lors du démarrage. Un dispositif à courbe C ou à courbe D peut être plus approprié, en fonction de l'équipement et de la conception complète du circuit.
Où les disjoncteurs miniatures CA 6 kA sont-ils couramment utilisés ?
Un disjoncteur miniature CA 6 kA peut convenir à de nombreuses applications basse tension lorsque le niveau de défaut, la tension, le courant et les exigences d'installation réels correspondent aux spécifications de l'appareil.
- Répartition résidentielle :circuits d'éclairage, circuits de prises, appareils électroménagers et circuits de dérivation.
- Bâtiments commerciaux :tableaux de distribution de bureau, systèmes d'éclairage, installations de vente au détail et circuits de petits équipements.
- Panneaux de contrôle industriels :circuits auxiliaires, équipements de contrôle, petits moteurs et autres charges basse tension appropriées.
- Services du bâtiment :Circuits auxiliaires, pompes, éclairage et distribution générale d'énergie liés au CVC, lorsque les spécifications sont appropriées.
- Armoires de distribution électrique :protection des circuits de dérivation et systèmes de distribution modulaires.
L'application réelle doit toujours être vérifiée par rapport à la documentation produit du fabricant et aux exigences de l'installation. Une valeur nominale de 6 kA ne doit jamais être considérée comme adaptée à tous les environnements électriques.
Quels problèmes le bon MCB peut-il aider à prévenir ?
L'une des plus grandes préoccupations en matière d'achat n'est pas simplement de savoir si un disjoncteur fonctionne, mais aussi de savoir s'il fonctionne de manière constante dans les conditions pour lesquelles il a été sélectionné.
1. Surcharge persistante
Un circuit transportant un courant excessif pendant trop longtemps peut provoquer un échauffement des conducteurs et une détérioration prématurée de l'équipement. Le déclencheur thermique est conçu pour répondre à des conditions de surcharge prolongées.
2. Dommages causés par un court-circuit
Un pouvoir de coupure approprié permet au MCB d'interrompre un courant de défaut excessif sans dépasser la capacité d'interruption spécifiée de l'appareil.
3. Déclenchements intempestifs
Une courbe de déclenchement inadaptée peut provoquer des interruptions inutiles au démarrage de l'équipement. Faire correspondre les caractéristiques B, C ou D à la charge permet de résoudre ce problème.
4. Entretien difficile
Un MCB modulaire peut fournir une isolation manuelle pratique, aidant les électriciens à identifier et à travailler sur des circuits individuels sans nécessairement arrêter l'ensemble d'un système de distribution.
5. Incertitude en matière de passation des marchés
Dans les projets B2B, des spécifications techniques incomplètes peuvent entraîner des produits erronés, des approbations retardées ou des coûts de remplacement. Une fiche produit claire et des paramètres techniques définis réduisent ces risques.
Comment les acheteurs peuvent-ils sélectionner un MCB 6 kA approprié ?
Un processus de sélection pratique peut être divisé en plusieurs étapes. Cela aide les ingénieurs et les équipes d’achat à éviter de choisir un produit uniquement à partir du titre d’un catalogue.
-
Déterminez la tension du système.
Confirmez la tension alternative nominale et si l'application est monophasée ou triphasée. -
Calculez ou confirmez le courant de conception.
Le courant nominal du MCB doit être coordonné avec la charge attendue du circuit et le courant admissible du conducteur. -
Déterminez le courant de court-circuit présumé.
Vérifiez le courant de défaut disponible au point d'installation et confirmez que le pouvoir de coupure de 6 kA sélectionné est adéquat. -
Évaluez l’appel de charge.
Identifiez si le circuit contient des moteurs, des transformateurs, des équipements capacitifs, des alimentations à découpage ou d'autres charges qui produisent un courant de démarrage important. -
Sélectionnez la courbe de déclenchement appropriée.
Choisissez B, C ou D en fonction des exigences réelles de charge et de protection plutôt que de simplement sélectionner l'option la plus courante. -
Choisissez la configuration des pôles.
Confirmez si le projet nécessite 1P, 1P+N, 2P, 3P, 3P+N ou une autre configuration prise en charge par la série de produits. -
Vérifier les normes et la documentation.
Demandez la fiche technique applicable, les informations de test, les certificats, les dessins dimensionnels et les instructions d'installation. -
Vérifiez la compatibilité du panneau.
Vérifiez les dimensions du rail DIN, la disposition des bornes, la gamme de conducteurs, les accessoires et l'espace d'installation disponible.
- □ Tension nominale confirmée
- □ Courant nominal confirmé
- □ Pouvoir de coupure 6kA vérifié
- □ Courbe B/C/D sélectionnée en fonction de la charge
- □ Configuration des pôles confirmée
- □ Norme applicable confirmée
- □ Dimensions et montage sur rail DIN vérifiés
- □ Certification et documentation de test demandées
- □ Environnement opérationnel examiné
- □ Coordination avec protection amont/aval envisagée
Erreurs de sélection courantes à éviter
Même lorsque les spécifications de base semblent correctes, plusieurs erreurs peuvent créer des problèmes après l'installation.
| Erreur | Problème potentiel | Meilleure pratique |
|---|---|---|
| Choisir uniquement par ampérage | D'autres paramètres critiques peuvent ne pas correspondre | Évaluez ensemble la tension, la courbe, le pouvoir de coupure, les pôles et les normes |
| En supposant que chaque disjoncteur 6kA est interchangeable | Différents produits peuvent avoir des dimensions et des spécifications de performances différentes | Comparez les fiches techniques complètes |
| Utiliser la mauvaise courbe de déclenchement | Déclenchement intempestif ou adéquation inadéquate à l’application | Évaluer l'appel de charge réel |
| Ignorer le courant de défaut potentiel | La capacité de coupure peut être insuffisante | Vérifier le niveau de défaut au point d'installation |
| Surveiller la coordination des chefs d’orchestre | La protection peut ne pas correspondre correctement au système de câblage | Coordonner la valeur nominale du MCB avec la capacité du conducteur |
| Acheter sans documentation | L'approbation et l'installation peuvent devenir difficiles | Demander des documents techniques et de conformité avant d'acheter |
Une coordination correcte entre le courant nominal, la capacité du conducteur, la caractéristique de déclenchement et le niveau de défaut est essentielle à une sélection fiable des disjoncteurs.
Pourquoi travailler avec un fabricant de MCB expérimenté ?
Pour les achats en gros volumes, les projets OEM, les partenariats de distribution et la fabrication de panneaux électriques, la qualité du produit n'est qu'un élément à prendre en compte. Les acheteurs ont également besoin de spécifications cohérentes, d’une production stable, d’une communication technique réactive et d’une documentation appuyant l’approbation du projet.
Shanghai DaDa Electric Co., Ltd.peut être considéré comme un partenaire de fabrication pour les clients à la recherche de solutions de disjoncteurs miniatures et de produits de protection électrique basse tension associés. Pour les acheteurs B2B, l’évaluation des fournisseurs la plus utile doit se concentrer sur des informations techniques mesurables plutôt que sur les seules allégations marketing.
- Spécifications du produit et paramètres techniques clairs
- Plages de courant et de tension assignées définies
- Options de pouvoir de coupure disponibles
- Informations sur la courbe de déclenchement pour différentes conditions de charge
- Dessins du produit et informations d'installation
- Documentation de certification et de conformité applicable
- Procédures de fabrication et de contrôle qualité stables
- Communication technique pour les exigences spécifiques au projet
- Prise en charge OEM/ODM le cas échéant
Pour les importateurs et les distributeurs d'électricité, ces facteurs peuvent être particulièrement importants lorsque les produits doivent être intégrés dans différents systèmes de distribution ou vendus sur plusieurs marchés.
Foire aux questions
6 kA fait référence au pouvoir de coupure nominal en court-circuit dans les conditions de test applicables. Il représente 6 000 ampères et ne doit pas être confondu avec le courant nominal normal du MCB.
Non. L'adéquation dépend du courant de court-circuit présumé, de la tension du système, du courant nominal, des caractéristiques de déclenchement, de la configuration des pôles, des conditions d'installation et des réglementations applicables. Le courant de défaut disponible doit être vérifié avant de sélectionner le disjoncteur.
Les deux nombres décrivent des paramètres différents. 6kA est un pouvoir de coupure, tandis que 6A est une valeur de courant nominal. Un disjoncteur peut potentiellement avoir un courant nominal de 6 A et un pouvoir de coupure de 6 kA.
Ils identifient différentes caractéristiques de déclenchement magnétique instantané. Selon la CEI 60898-1, B est généralement associé à environ 3 à 5 fois le courant nominal, C à environ 5 à 10 fois et D à environ 10 à 20 fois.
Les moteurs peuvent avoir un courant de démarrage important, les caractéristiques C ou D peuvent donc être appropriées en fonction du moteur et du circuit. La sélection finale doit prendre en compte le courant de démarrage, le courant de défaut, l'impédance du câble et la coordination avec d'autres dispositifs de protection.
Pas automatiquement. Si le courant de court-circuit présumé dépasse le pouvoir de coupure nominal du disjoncteur, un dispositif de 6 kA peut ne pas être approprié. Le disjoncteur doit être sélectionné en fonction du niveau de défaut et des exigences d'installation applicables.
Les acheteurs doivent normalement demander une fiche technique détaillée, des spécifications techniques, des dessins dimensionnels, des instructions d'installation, des documents de test ou de certification applicables et des normes de produit pertinentes. Les exigences spécifiques au projet peuvent nécessiter une documentation supplémentaire.
La cohérence entre les lots de production, la traçabilité, la documentation technique, le contrôle qualité, la capacité de livraison et le support technique après-vente peuvent affecter de manière significative le coût total et la fiabilité d'un projet électrique B2B.
Créez une solution de protection des circuits plus fiable
Sélection d'unDisjoncteur miniature à C.A. 6 kAdevrait commencer par les conditions électriques de l’application plutôt que par l’étiquette du produit seule. Le courant nominal, le pouvoir de coupure, la courbe de déclenchement, la tension, la configuration des pôles, l'environnement d'installation et la documentation technique contribuent tous à une solution de protection fiable.
