Un guide pratique des disjoncteurs différentiels avec protection contre les surintensités

Qu'est-ce qu'un RCBO ?

UnRCBO— disjoncteur différentiel avec protection contre les surintensités — est un dispositif de protection basse tension qui combine la protection contre les surcharges, la protection contre les courts-circuits et la détection du courant résiduel (fuite) dans une seule unité moulée. À l'intérieur du boîtier compact, un mécanisme de déclenchement thermomagnétique gère les surcharges et les courts-circuits, tandis qu'un transformateur de courant homopolaire compare en permanence le courant circulant dans les conducteurs sous tension et neutre. Lorsque la différence dépasse le courant résiduel nominal (IΔn), l'appareil se déclenche en quelques millisecondes, coupant l'alimentation avant que le courant de fuite ne puisse blesser des personnes ou provoquer un incendie.

Quand choisir un disjoncteur différentiel : les sous-circuits finaux qui nécessitent à la fois une protection contre les surintensités et une protection contre les fuites personnelles : prises extérieures, circuits d'appareils électroménagers, garages, sous-sols, salles de bains et autres endroits humides ou facilement accessibles.

Le DABL-63 appartient à la classe RCBO : un appareil, trois protections — le choix le plus rentable en termes d'espace et de coût pour les circuits terminaux domestiques monophasés.

Comment sélectionner le bon RCBO ?

1. Courant nominal (In) : correspond à la charge continue du circuit, avec une marge pour les courants d'appel des appareils (par exemple, 40 A couvre les circuits d'appareils électroménagers standard).

2. Pouvoir de coupure (Icn) : doit être supérieur au courant de court-circuit présumé au point d'installation ; 6 kA couvre les niveaux de défaut typiques des secteurs résidentiels et commerciaux légers.

3. Pôles : 1P+N pour circuits finaux monophasés avec montage compact sur rail DIN.

4. Caractéristique de déclenchement : courbe en C (5 à 10 × In) pour les charges domestiques et électroménagers générales ; Courbe B pour l'électronique sensible ; Courbe D pour le démarrage du moteur.

5. Normes et certification : la conformité CEI/EN 61009-1 et le marquage CE constituent la base des projets internationaux.

6. Application : les prises extérieures, les circuits d'appareils électroménagers et l'éclairage du garage/sous-sol peuvent nécessiter une sensibilité plus élevée que les circuits intérieurs généraux.

À quoi ressemble un RCBO bien spécifié

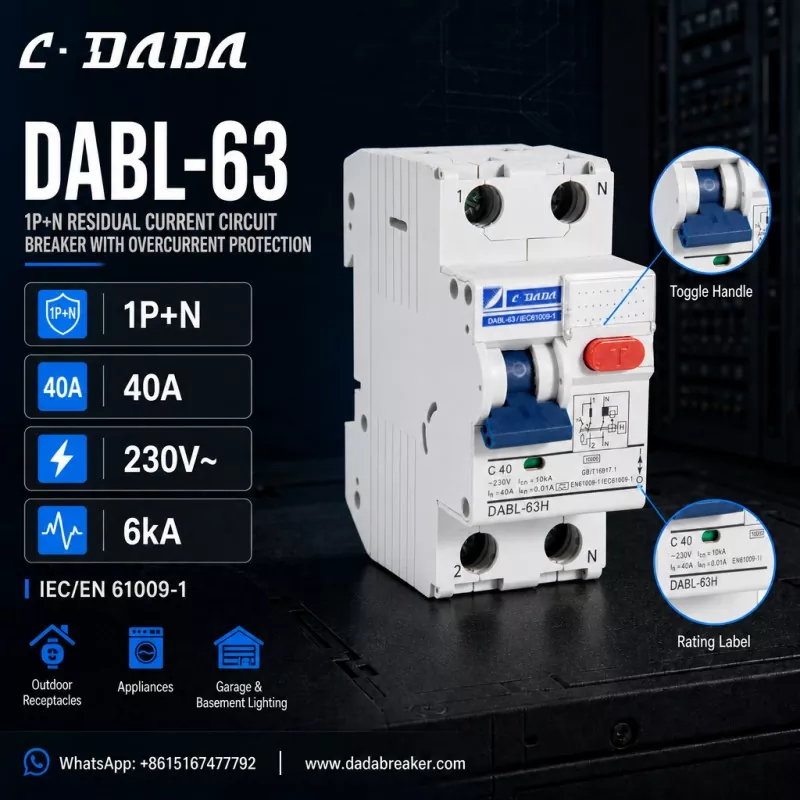

Pour concrétiser cela, considérons le DABL-63 deC·DADA Électrique, un disjoncteur différentiel 1P+N avec protection contre les surintensités qui illustre ce qu'il faut rechercher dans cette classe d'appareil : configuration 1P+N

● Pôle sous tension commuté et suivi du neutre, compact pour tableaux de distribution standard sur rail DIN Courant nominal 40 A (In)

● Avec déclenchement par courbe C (C40) Tension nominale 230 V~

● Pouvoir de coupure 6kA (Icn)

● IΔn = 0,01 A (10 mA) protection contre le courant résiduel haute sensibilité

● Conformité CEI/EN 61009-1

● Bouton de test T rouge pour les contrôles fonctionnels périodiques, bornes marquées 1/2/N, étiquette signalétique et schéma de circuit imprimés sur le boîtier

● Conçu pour les prises extérieures, les appareils électroménagers, l'éclairage du garage et du sous-sol

La logique derrière cette spécification

Un cadre 40 A, 1P+N avec protection contre les fuites haute sensibilité 10 mA couvre la majorité des circuits finaux résidentiels : 40 A correspond à la charge des circuits d'appareils et de prises courants, 1P+N maintient l'appareil compact pour les tableaux de distribution encombrés, et la sensibilité 10 mA fournit une couche supplémentaire de protection personnelle exactement là où les directives CEI l'exigent : à l'extérieur, dans les zones humides et à proximité des enfants.

FAQ

Q : Qu'est-ce qu'un RCBO ?

R : Un RCBO (disjoncteur à courant résiduel avec protection contre les surintensités) est un dispositif de protection basse tension à table de réinitialisation qui combine une protection contre les surcharges, une protection contre les courts-circuits et une protection contre le courant résiduel (fuite) dans une seule unité, généralement jusqu'à 63 A pour les circuits finaux.

Q : Quelle est la différence entre un RCBO et un MCB ?

R : Un MCB fournit uniquement une protection contre les surcharges et les courts-circuits. Un RCBO ajoute une détection de courant résiduel (fuite) sur le dessus, déconnectant le circuit lorsque le courant de fuite dépasse IΔn, protégeant ainsi les personnes et empêchant les incendies électriques.

Q : Que signifie IΔn = 10 mA ?

A : IΔn est le courant de fonctionnement résiduel nominal. 10 mA est un indice de sensibilité élevée : l'appareil se déclenche lorsque le courant de fuite atteint 10 mA, offrant une protection personnelle plus rapide que l'indice à usage général de 30 mA.

Q : Qu'est-ce que le DABL-63 RCBO ?

R : Le DABL-63 est un disjoncteur à courant résiduel 1P+N avec protection contre les surintensités de C·DADA Electric — 40 A, courbe C, 230 V~, pouvoir de coupure de 6 kA et protection contre les fuites haute sensibilité de 10 mA, conforme à la norme CEI/EN 61009-1, pour les prises extérieures, les appareils électroménagers et l'éclairage de garage/sous-sol.
