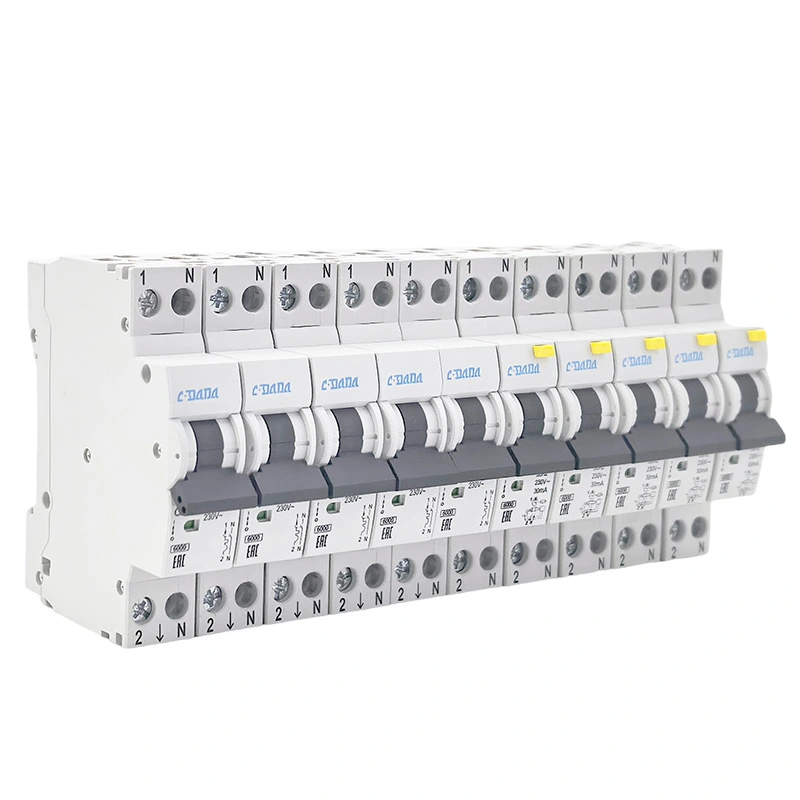

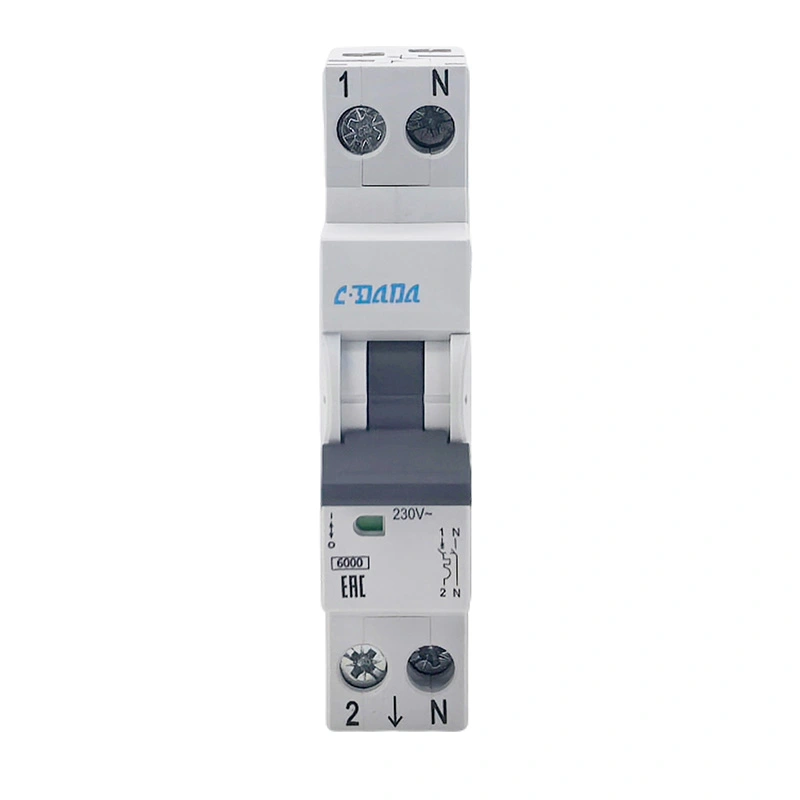

Disjoncteur miniature DPN 6KA

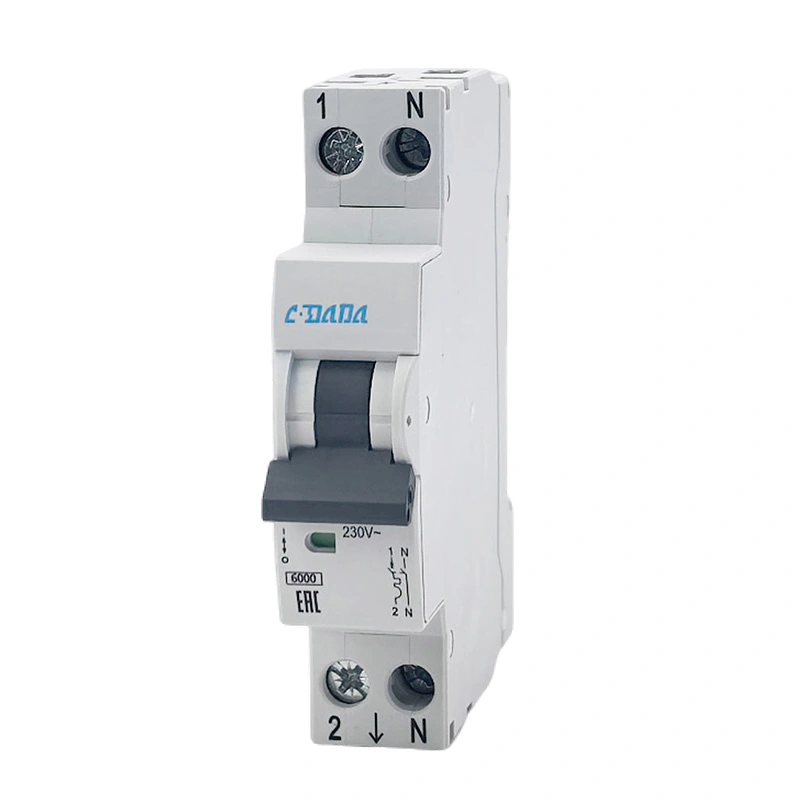

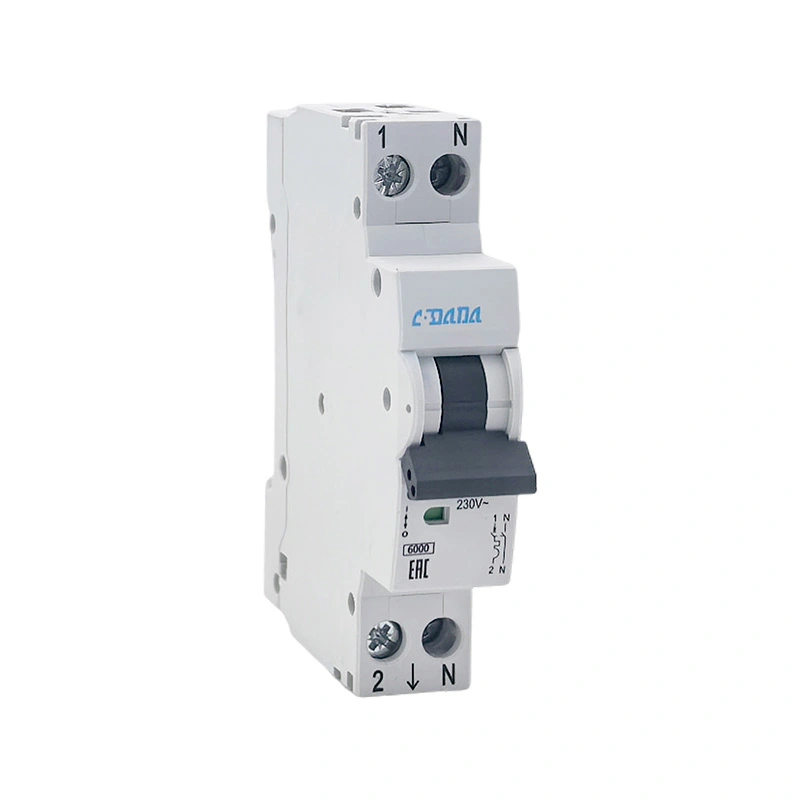

Le disjoncteur miniature CDADA DAB7N DPN 6KA est un disjoncteur miniature professionnel à double coupure 1P+N développé indépendamment par Shanghai DADA Electric, un fabricant fiable avec plus de 40 ans d'expérience. Avec un pouvoir de coupure élevé de 6 kA, un fonctionnement synchrone et une conception à pôles N « faire d'abord, couper plus tard », il améliore efficacement les performances d'extinction de l'arc et protège les circuits et les équipements en toute sécurité. Largement utilisé dans les boîtes de distribution, la décoration intérieure, l'alimentation commerciale et les circuits d'éclairage, il constitue le premier choix des acheteurs, distributeurs et clients OEM du monde entier.

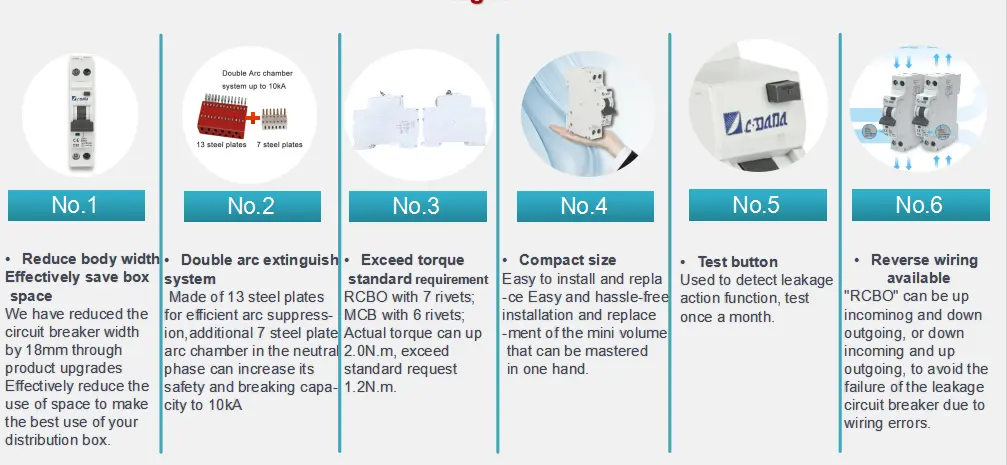

Quels sont les avantages du MCB DPN 6KA ?

★ Structure DPN 1P+N, double points de rupture, plus sûre et plus fiable

★ Le pôle N fonctionne en premier et se brise plus tard, améliore la capacité de coupure de l'arc.

★ Pouvoir de coupure réel de 6 kA, forte protection contre les courts-circuits

★ Largeur compacte de 17,8 mm, économise de l'espace dans l'armoire

★ Courbes de déclenchement B/C disponibles pour différentes charges

★ Degré de protection IP20, sans danger au toucher

★ Large plage de câblage : câble flexible de 1 à 25 mm²

★ Montage sur rail DIN, installation rapide et stable

★ Résistance aux hautes et basses températures : -25℃~+50℃

★ Longue durée de vie mécanique jusqu'à 20 000 fois

Applications

Le disjoncteur miniature CDADA DPN 6KA est largement utilisé dans :

★ Bâtiments résidentiels, appartements, villas, décoration de la maison

★ Bureaux, commerces, hôtels, écoles, hôpitaux

★ Circuits d'éclairage, prises de courant, petit matériel électrique

★ Appareils électroménagers : chauffe-eau, climatiseurs, radiateurs électriques

★ Reconstruction d'anciens circuits et modernisation des coffrets de distribution

★ Systèmes de distribution d'énergie commerciale et civile basse tension

Tableau des paramètres techniques

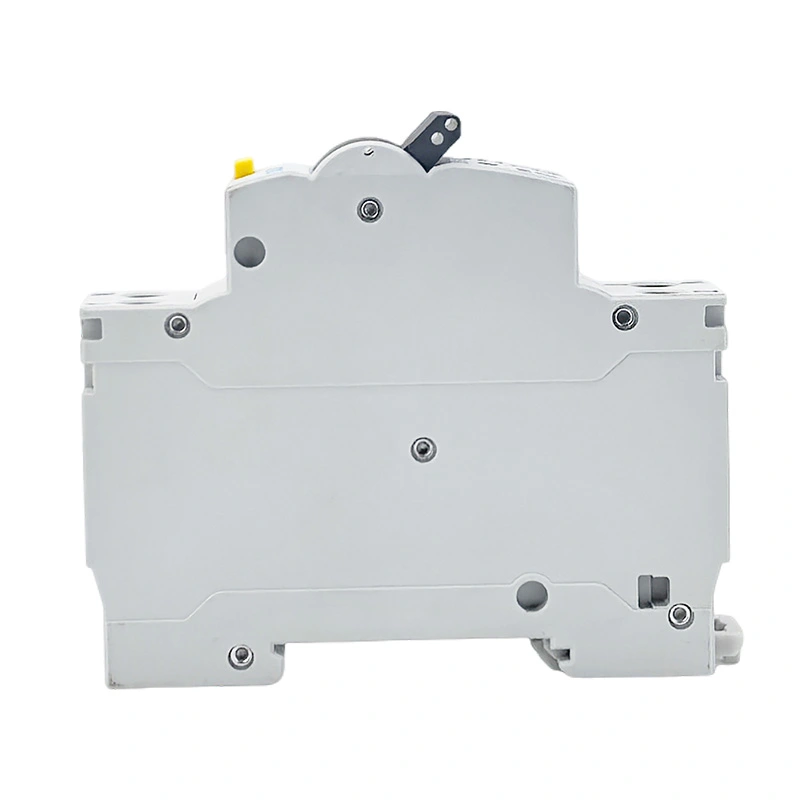

Dimensions du contour

★ Longueur : 82,5 mm

★ Hauteur : 73,2 mm

★ Largeur : 17,8 mm (largeur standard pour 1 module)

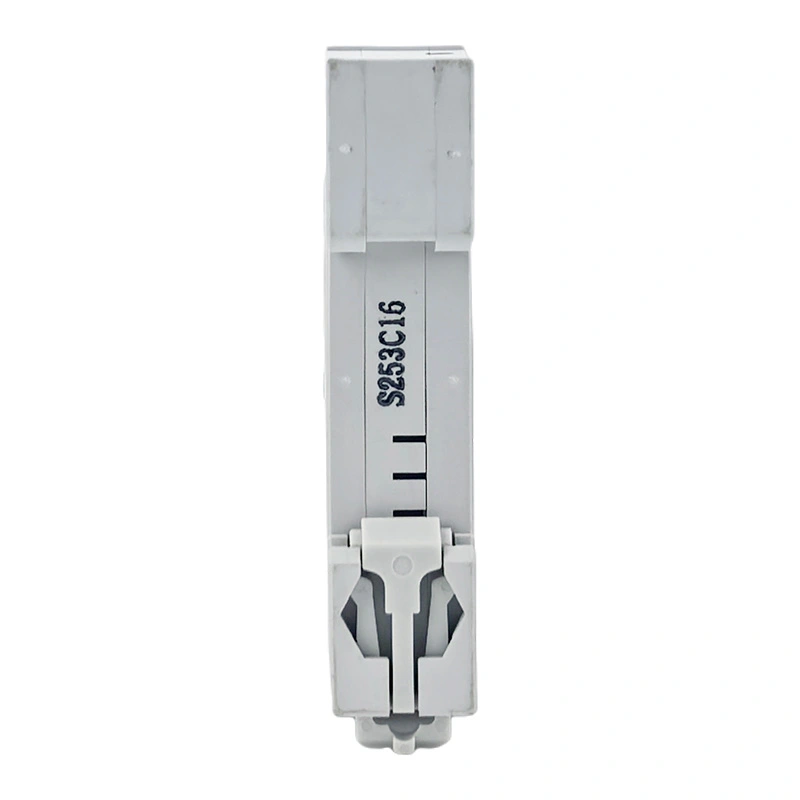

★ Montage : rail DIN 35 mm

★ Câblage : convient pour un câble flexible/rigide de 1 à 25 mm²

★ Épaisseur du jeu de barres : 0,8 à 2 mm

Éléments de test standard

★ 1,13In test de non-déclenchement (≥1 heure)

★ Test de déclenchement 1,45In (<1 heure)

★ Test d'action de surcharge de 2,55 pouces

★ Test de déclenchement instantané magnétique (3In/5In pour courbe B/C)

★ Test de tension de tenue diélectrique

★ Test d'échauffement

★ Test du pouvoir de coupure en court-circuit (6kA)

★ Test de durée de vie mécanique et électrique

★ Test de fonctionnement à haute et basse température

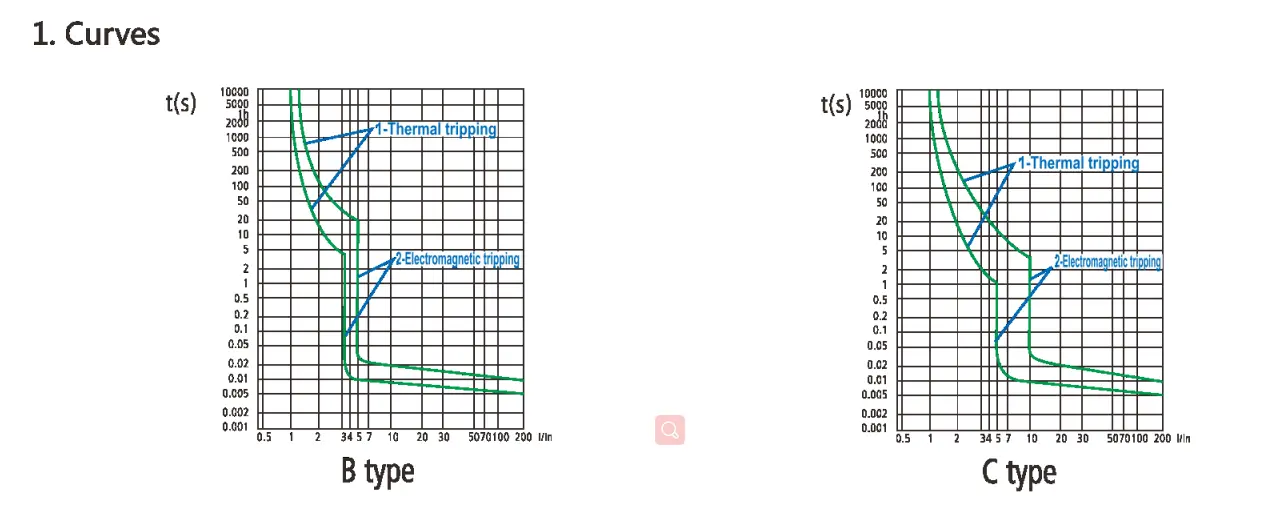

Courbes caractéristiques de déclenchement

CEI 60898-1

Libération magnétique

Lorsqu'un court-circuit se produit, le déclenchement instantané est obtenu par un aimant doté d'un noyau de fer. Selon la norme IEC60898, ce produit peut être divisé en trois types : B, C et D.

Libération thermique

●Une fois qu'une surcharge se produit dans le circuit, la bande bimétallique du disjoncteur se pliera à cause de la chaleur, provoquant la déconnexion des contacts et entraînant un déclenchement thermique ;

●La norme CEI définit la plage de temps de déclenchement pour différents courants de surcharge ;

●La température de l'environnement de test de référence est de 30 °C.

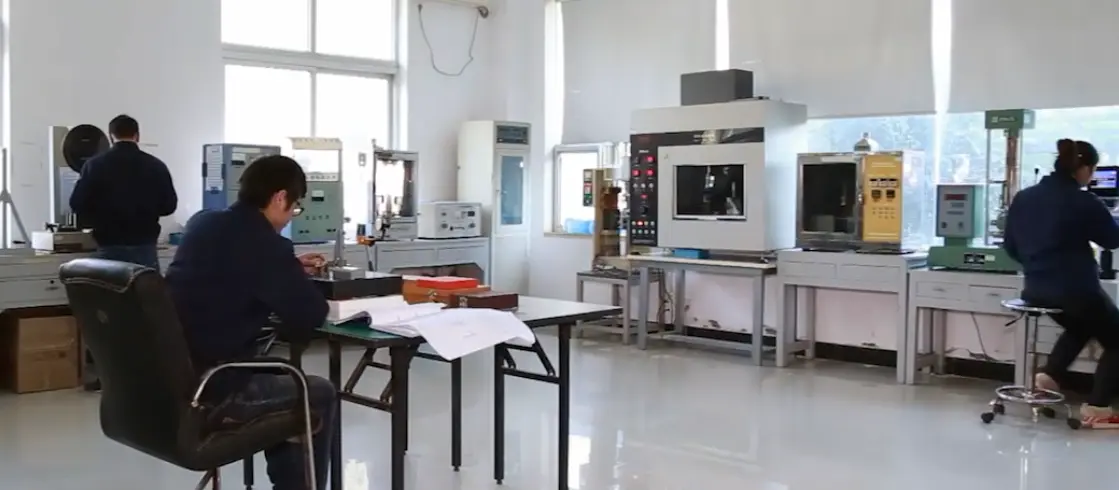

Processus de contrôle de qualité

1. Inspection entrante des matières premières et vérification de la certification

2. Moulage par injection automatique et estampage de précision des métaux

3. Assemblage et calibrage du produit semi-fini

4. Test caractéristique de déclenchement complet à 100 %

5. Résister au test de tension et de performance d'isolation

6. Test de vieillissement à haute et basse température

7. Inspection de l'apparence, des dimensions et du logo

8. Inspection finale de l’emballage et de l’expédition

Emballage et expédition

★ Carton standard d'exportation avec doublure antichoc

★ Boîte de groupe emballée pour éviter les rayures

★ Etiquette claire : modèle, courant, pôles, quantité, certification

★ Convient au transport maritime, aérien et terrestre

★ Prise en charge de l'emballage OEM, du logo et de l'étiquette personnalisés

Cas de réussite client

CDADA MCB DPN 6KA a été exporté vers plus de 50 pays et régions :

★ Approvisionnement en vrac à long terme pour les distributeurs européens et asiatiques

★ Projets de rénovation de circuits domestiques au Moyen-Orient et en Afrique

★ Coopération OEM avec des marques électriques internationales bien connues

★ Prise en charge de la distribution d'énergie pour les promoteurs immobiliers

★ Commandes stables des entrepreneurs en électricité et des intégrateurs de systèmes

Pourquoi choisir DADA Électrique ?

★ Plus de 40 ans d'expérience professionnelle dans la R&D et la production de disjoncteurs

★ 90 % des composants de base sont produits en interne, contrôle de qualité stable

★ Certifié ISO9001, totale conformité aux normes internationales

★ Certifications complètes : CE, CB, CCC, etc.

★ Grande capacité de production, livraison rapide pour les commandes groupées

★ Support technique professionnel et service après-vente

★ Acceptez la personnalisation OEM et ODM pour répondre aux demandes du marché

★ Système logistique mondial, livraison sûre et ponctuelle
